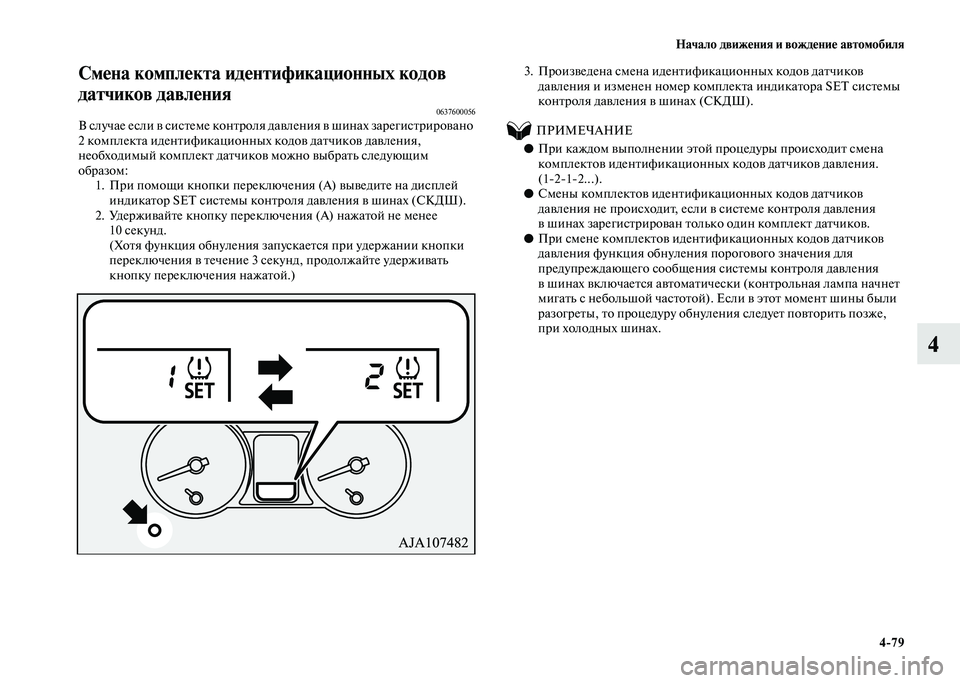

Смена комплекта идентификационных кодов
датчиков давления
0637600056В случае если в системе контроля давления в шинах зарегистрировано
2 комплекта идентификационных кодов датчиков давления,
необходимый комплект датчиков можно выбрать следующим
образом:
1. При помощи кнопки переключения (A) выведите на дисплей
индикатор SET системы контроля давления в шинах (СКДШ).
2. Удерживайте кнопку переключения (A) нажатой не менее
10 секунд.
(Хотя функция обнуления запускается при удержании кнопки
переключения в течение 3 секунд, продолжайте удерживать
кнопку переключения нажатой.)

3. Произведена смена идентификационных кодов датчиков
давления и изменен номер комплекта индикатора SET системы
контроля давления в шинах (СКДШ).
ПРИМЕЧАНИЕ
●При каждом выполнении этой процедуры происходит смена
комплектов идентификационных кодов датчиков давления.
(1-2-1-2...).
●Смены комплектов идентификационных кодов датчиков
давления не происходит, если в системе контроля давления
в шинах зарегистрирован только один комплект датчиков.
●При смене комплектов идентификационных кодов датчиков
давления функция обнуления порогового значения для
предупреждающего сообщения системы контроля давления
в шинах включается автоматически (контрольная лампа начнет
мигать с небольшой частотой). Если в этот момент шины были
разогреты, то процедуру обнуления следует повторить позже,
при холодных шинах.

4-80 Начало движения и вождение автомобиля
4Система ультразвуковых датчиков *
E00615500055Эта система работает при движении автомобиля задним ходом.
С помощью угловых и задних датчиков она определяет наличие
препятствий на пути автомобиля и сигналами зуммера сообщает
водителю примерное расстояние до препятствия.
Расположение угловых и задних датчиковE00618500014Два угловых датчика (А) располагаются по углам заднего бампера, два
задних (В) – в крышке запасного колеса.

Зоны обнаружения препятствийE00615600261Зоны, в которых угловые и задние датчики способны обнаруживать
препятствия, показаны на рисунке. Поскольку задние датчики
расположены в выступающей части автомобиля (крышка запасного
колеса), они не способны обнаруживать низкие или узкие
препятствия, а также препятствия, расположенные под запасным
колесом или под средней частью заднего бампера. Поэтому для
обеспечения безопасности осмотрите пространство вокруг
автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система ультразвуковых датчиков помогает определить
примерное расстояние от автомобиля до препятствия,
находящегося позади него. Она имеет некоторые
конструктивные ограничения по определяемым зонам
и объектам и может неправильно определять положение
некоторых объектов. Поэтому не следует чрезмерно полагаться
на систему этих датчиков, управлять автомобилем при движении
задним ходом следует так же осторожно, как и при отсутствии
такой системы.
●В целях безопасности осмотрите окружающую зону. Управляя
автомобилем, не ориентируйтесь исключительно на указания
системы ультразвуковых датчиков.

Начало движения и вождение автомобиля
4-81
4

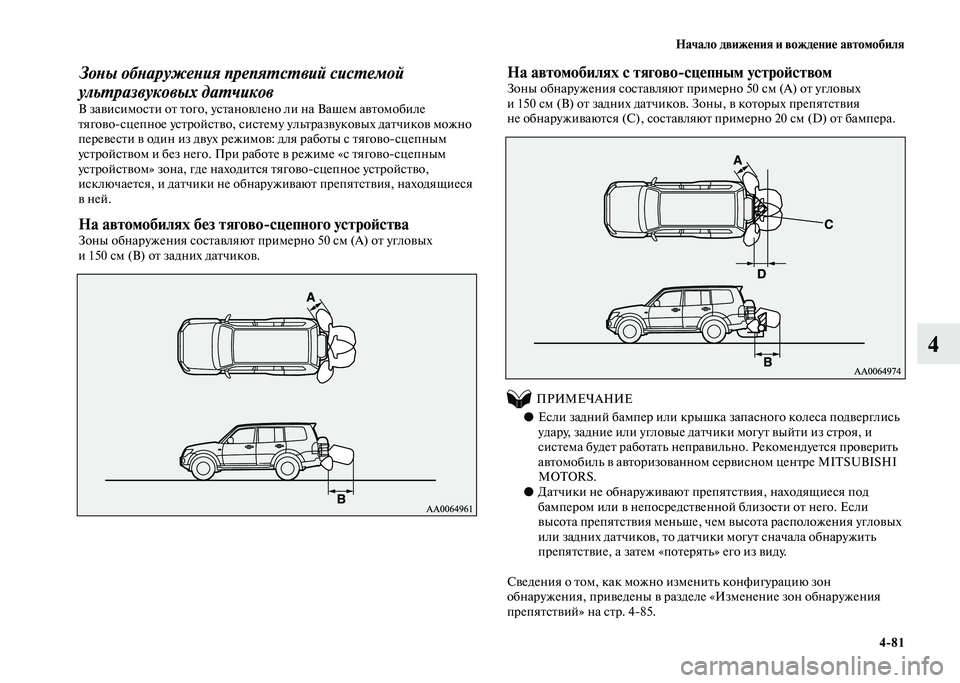

Зоны обнаружения препятствий системой
ультразвуковых датчиков
В зависимости от того, установлено ли на Вашем автомобиле
тягово-сцепное устройство, систему ультразвуковых датчиков можно
перевести в один из двух режимов: для работы с тягово-сцепным
устройством и без него. При работе в режиме «с тягово-сцепным
устройством» зона, где находится тягово-сцепное устройство,
исключается, и датчики не обнаруживают препятствия, находящиеся
в ней.
На автомобилях без тягово-сцепного устройстваЗоны обнаружения составляют примерно 50 см (А) от угловых
и 150 см (В) от задних датчиков.

На автомобилях с тягово-сцепным устройствомЗоны обнаружения составляют примерно 50 см (А) от угловых
и 150 см (В) от задних датчиков. Зоны, в которых препятствия
не обнаруживаются (С), составляют примерно 20 см (D) от бампера.

ПРИМЕЧАНИЕ
●Если задний бампер или крышка запасного колеса подверглись
удару, задние или угловые датчики могут выйти из строя, и
система будет работать неправильно. Рекомендуется проверить
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Датчики не обнаруживают препятствия, находящиеся под
бампером или в непосредственной близости от него. Если
высота препятствия меньше, чем высота расположения угловых
или задних датчиков, то датчики могут сначала обнаружить
препятствие, а затем «потерять» его из виду.
Сведения о том, как можно изменить конфигурацию зон
обнаружения, приведены в разделе «Изменение зон обнаружения
препятствий» на стр. 4-85.

4-82 Начало движения и вождение автомобиля
4
ПРИМЕЧАНИЕ
●Если датчики принимают ультразвуковые сигналы от
посторонних источников, зуммер может звучать тише, чем при
обычном предупреждении, но это не является признаком
неисправности системы. После исчезновения постороннего
сигнала зуммер отключится, и система вернется к обычному
режиму работы.

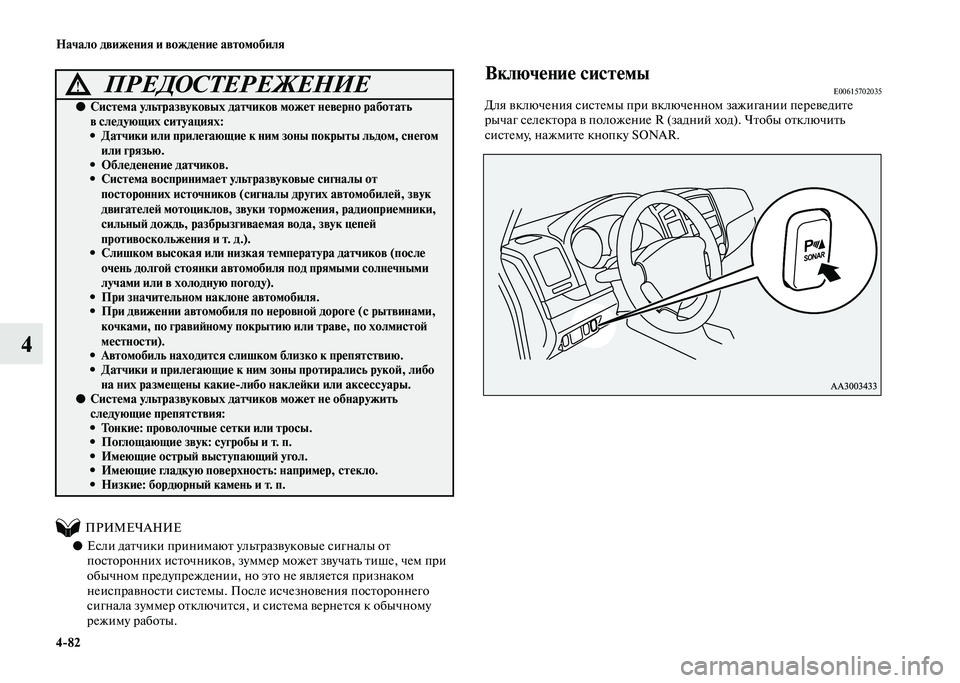

Включение системыE00615702035Для включения системы при включенном зажигании переведите
рычаг селектора в положение R (задний ход). Чтобы отключить
систему, нажмите кнопку SONAR.

ПРЕДОСТЕРЕЖЕНИЕ!
●Система ультразвуковых датчиков может неверно работать
в следующих ситуациях:
• Датчики или прилегающие к ним зоны покрыты льдом, снегом
или грязью.
• Обледенение датчиков.• Система воспринимает ультразвуковые сигналы от
посторонних источников (сигналы других автомобилей, звук
двигателей мотоциклов, звуки торможения, радиоприемники,
сильный дождь, разбрызгиваемая вода, звук цепей
противоскольжения и т. д.).
• Слишком высокая или низкая температура датчиков (после
очень долгой стоянки автомобиля под прямыми солнечными
лучами или в холодную погоду).
• При значительном наклоне автомобиля.• При движении автомобиля по неровной дороге (с рытвинами,
кочками, по гравийному покрытию или траве, по холмистой
местности).
• Автомобиль находится слишком близко к препятствию.• Датчики и прилегающие к ним зоны протирались рукой, либо
на них размещены какие-либо наклейки или аксессуары.
●Система ультразвуковых датчиков может не обнаружить
следующие препятствия:
• Тонкие: проволочные сетки или тросы.• Поглощающие звук: сугробы и т. п.• Имеющие острый выступающий угол.• Имеющие гладкую поверхность: например, стекло.• Низкие: бордюрный камень и т. п.

Начало движения и вождение автомобиля
4-83
4

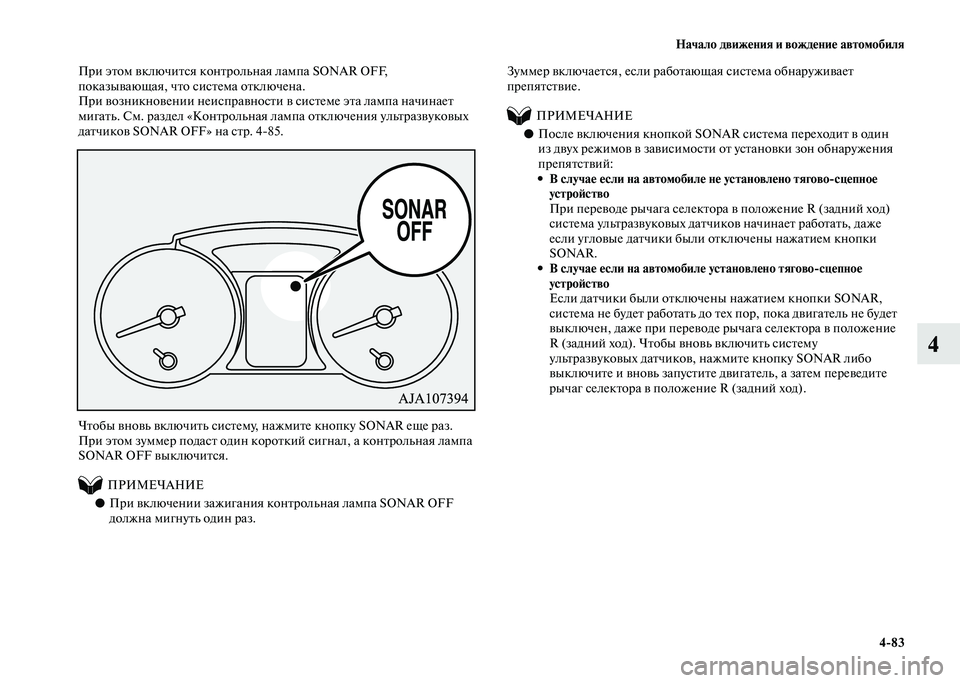

При этом включится контрольная лампа SONAR OFF,
показывающая, что система отключена.
При возникновении неисправности в системе эта лампа начинает
мигать. См. раздел «Контрольная лампа отключения ультразвуковых
датчиков SONAR OFF» на стр. 4-85.

Чтобы вновь включить систему, нажмите кнопку SONAR еще раз.
При этом зуммер подаст один короткий сигнал, а контрольная лампа
SONAR OF выключится.
ПРИМЕЧАНИЕ
●При включении зажигания контрольная лампа SONAR OF
должна мигнуть один раз.Зуммер включается, если работающая система обнаруживает
препятствие.
ПРИМЕЧАНИЕ
●После включения кнопкой SONAR система переходит в один
из двух режимов в зависимости от установки зон обнаружения
препятствий:
• В случае если на автомобиле не установлено тягово-сцепное
устройство
При переводе рычага селектора в положение R (задний ход)
система ультразвуковых датчиков начинает работать, даже
если угловые датчики были отключены нажатием кнопки
SONAR.
• В случае если на автомобиле установлено тягово-сцепное
устройство
Если датчики были отключены нажатием кнопки SONAR,
система не будет работать до тех пор, пока двигатель не будет
выключен, даже при переводе рычага селектора в положение
R (задний ход). Чтобы вновь включить систему
ультразвуковых датчиков, нажмите кнопку SONAR либо
выключите и вновь запустите двигатель, а затем переведите
рычаг селектора в положение R (задний ход).

4-84 Начало движения и вождение автомобиля
4

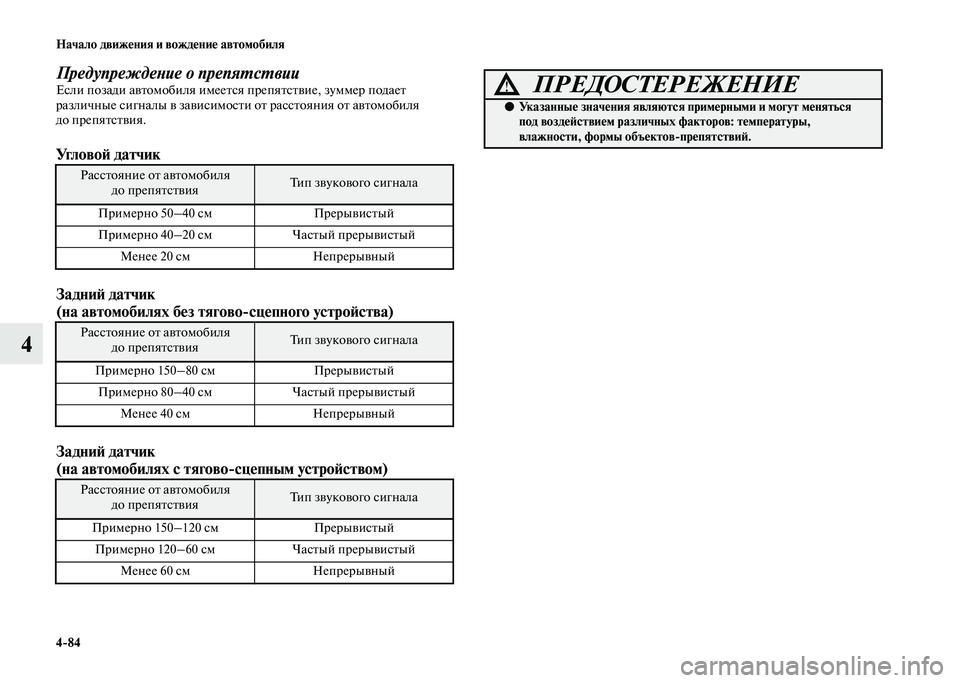

Предупреждение о препятствииЕсли позади автомобиля имеется препятствие, зуммер подает
различные сигналы в зависимости от расстояния от автомобиля
до препятствия.

Угловой датчик

Задний датчик
(на автомобилях без тягово-сцепного устройства)

Задний датчик
(на автомобилях с тягово-сцепным устройством)
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 50–40 см Прерывистый
Примерно 40–20 см Частый прерывистый
Менее 20 см Непрерывный
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 150–80 см Прерывистый
Примерно 80–40 см Частый прерывистый
Менее 40 см Непрерывный
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 150–120 см Прерывистый
Примерно 120–60 см Частый прерывистый
Менее 60 см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ!
●Указанные значения являются примерными и могут меняться
под воздействием различных факторов: температуры,
влажности, формы объектов-препятствий.

Начало движения и вождение автомобиля
4-85
4

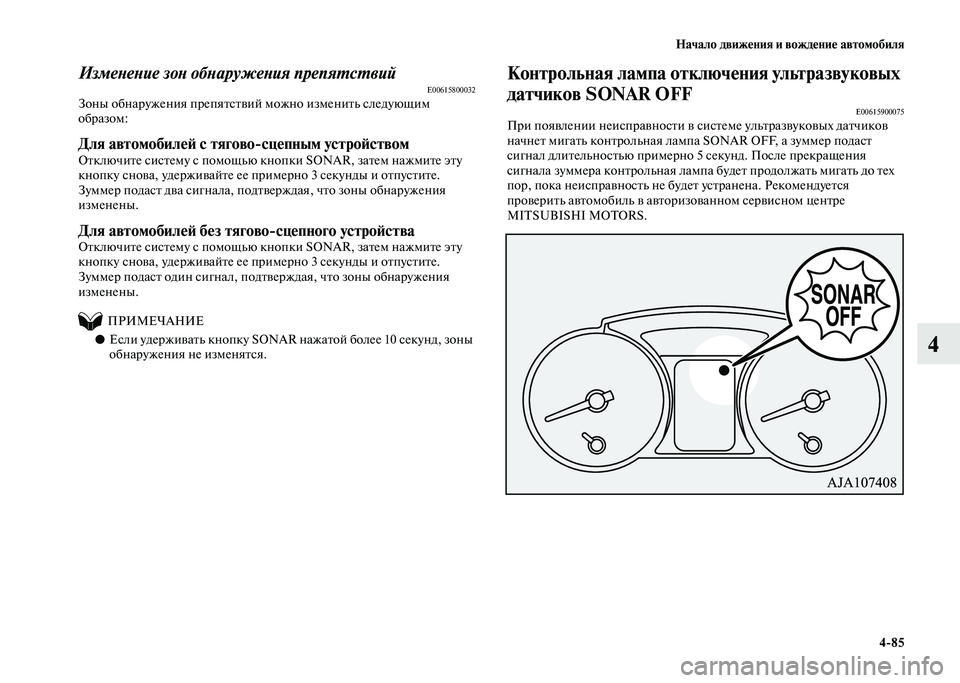

Изменение зон обнаружения препятствийE00615800032Зоны обнаружения препятствий можно изменить следующим
образом:
Для автомобилей с тягово-сцепным устройствомОтключите систему с помощью кнопки SONAR, затем нажмите эту
кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст два сигнала, подтверждая, что зоны обнаружения
изменены.
Для автомобилей без тягово-сцепного устройстваОтключите систему с помощью кнопки SONAR, затем нажмите эту
кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст один сигнал, подтверждая, что зоны обнаружения
изменены.
ПРИМЕЧАНИЕ
●Если удерживать кнопку SONAR нажатой более 10 секунд, зоны
обнаружения не изменятся.
Контрольная лампа отключения ультразвуковых
датчиков SONAR OFF
E00615900075При появлении неисправности в системе ультразвуковых датчиков
начнет мигать контрольная лампа SONAR OFF, а зуммер подаст
сигнал длительностью примерно 5 секунд. После прекращения
сигнала зуммера контрольная лампа будет продолжать мигать до тех
пор, пока неисправность не будет устранена. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

4-86 Начало движения и вождение автомобиля
4Видеокамера заднего вида *
E00618402583Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на дисплей коммуникационной
системы MITSUBISHI (MMCS), дисплей аудиосистемы с сенсорным
управлением DISPLAY AUDIO или дисплей системы связи
Mitsubishi Connect.
Диапазон обзора видеокамеры заднего вида
Диапазон обзора камеры заднего вида ограничен зонами,
показанными на рисунке. Поскольку видеокамера встроена
в выступающую часть автомобиля (крышка запасного колеса),
она не может отображать препятствия, находящиеся под запасным
колесом и непосредственно за автомобилем (у бампера или двери
багажного отделения).
Во время движения задним ходом также контролируйте ситуацию
визуально.

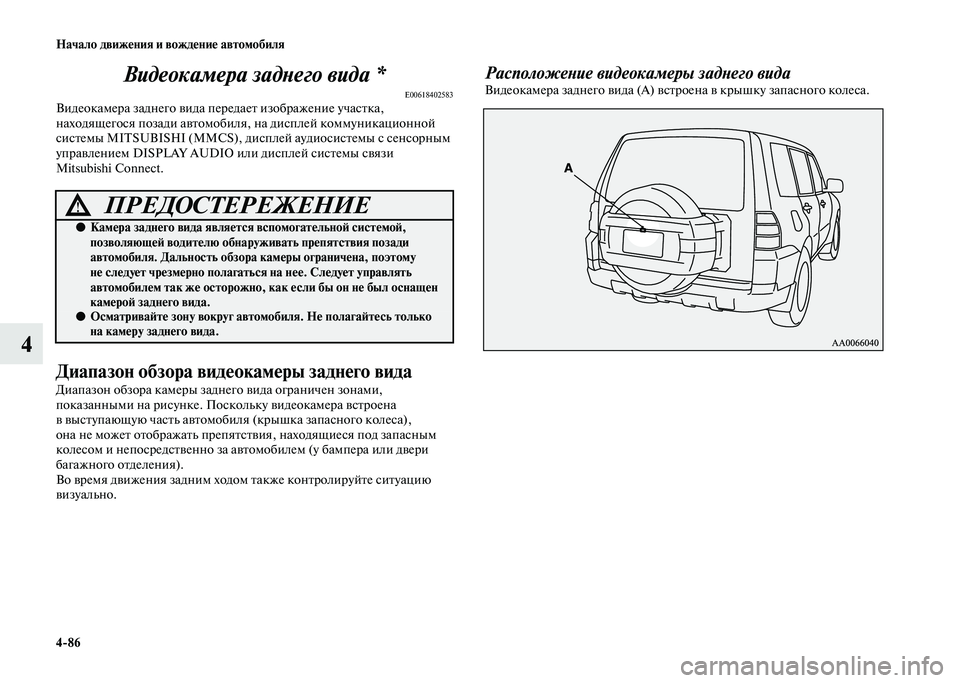

Расположение видеокамеры заднего видаВидеокамера заднего вида (А) встроена в крышку запасного колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Камера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора камеры ограничена, поэтому
не следует чрезмерно полагаться на нее. Следует управлять
автомобилем так же осторожно, как если бы он не был оснащен
камерой заднего вида.
●Осматривайте зону вокруг автомобиля. Не полагайтесь только
на камеру заднего вида.

Начало движения и вождение автомобиля
4-87
4

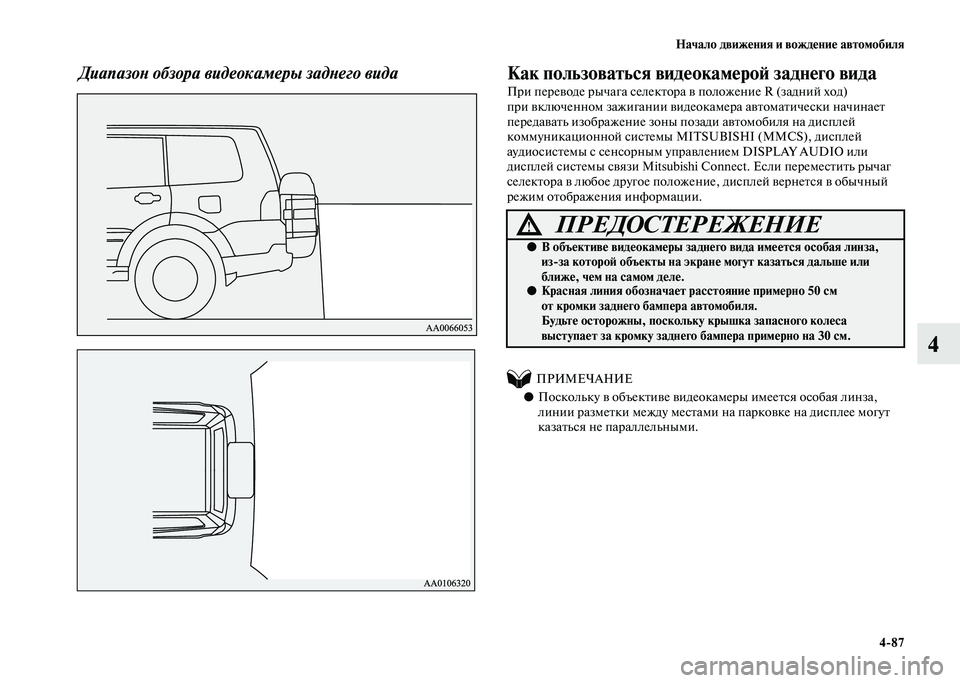

Диапазон обзора видеокамеры заднего вида
Как пользоваться видеокамерой заднего вида
При переводе рычага селектора в положение R (задний ход)
при включенном зажигании видеокамера автоматически начинает
передавать изображение зоны позади автомобиля на дисплей
коммуникационной системы MITSUBISHI (MMCS), дисплей
аудиосистемы с сенсорным управлением DISPLAY AUDIO или
дисплей системы связи Mitsubishi Connect. Если переместить рычаг
селектора в любое другое положение, дисплей вернется в обычный
режим отображения информации.
ПРИМЕЧАНИЕ
●Поскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
ПРЕДОСТЕРЕЖЕНИЕ!
●В объективе видеокамеры заднего вида имеется особая линза,
из-за которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.
●Красная линия обозначает расстояние примерно 50 см
от кромки заднего бампера автомобиля.
Будьте осторожны, поскольку крышка запасного колеса
выступает за кромку заднего бампера примерно на 30 см.

4-88 Начало движения и вождение автомобиля
4
●В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
●Если нагретая камера охлаждается под дождем или водой на
мойке, линза объектива может запотеть. Это не является
признаком неисправности.
●Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
●Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход камеры из строя.
• Не подвергайте камеру ударам.
• Не наносите на камеру составы, содержащие воск.
• Не направляйте на камеру струи горячей воды.

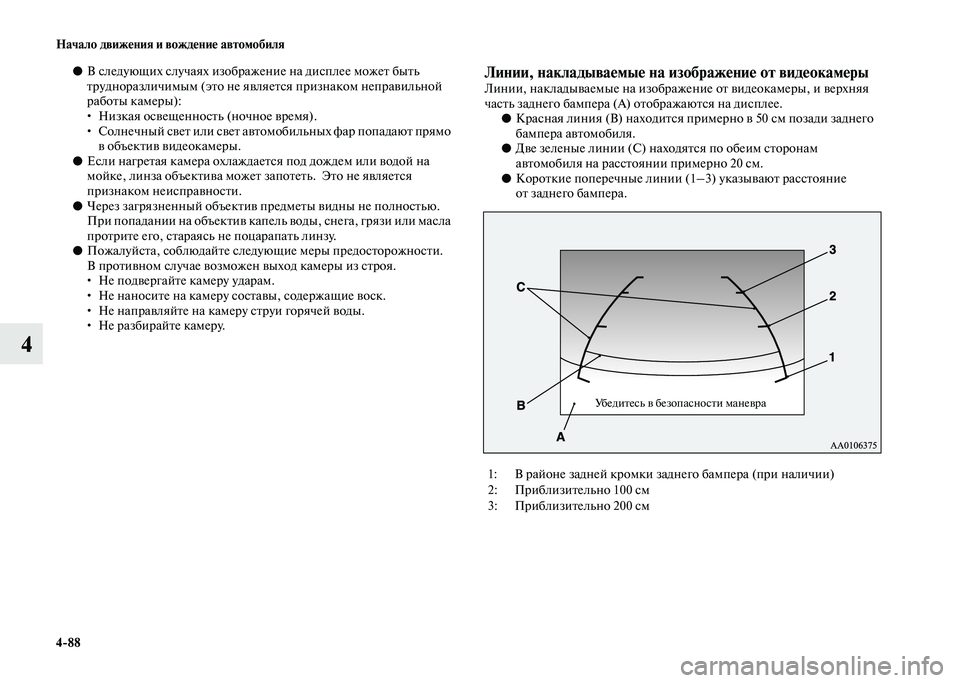

• Не разбирайте камеру.Линии, накладываемые на изображение от видеокамерыЛинии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см.
●Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера.


1: В районе задней кромки заднего бампера (при наличии)
2: Приблизительно 100 см
3: Приблизительно 200 см
Убедитесь в безопасности маневра
