MITSUBISHI PAJERO 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях

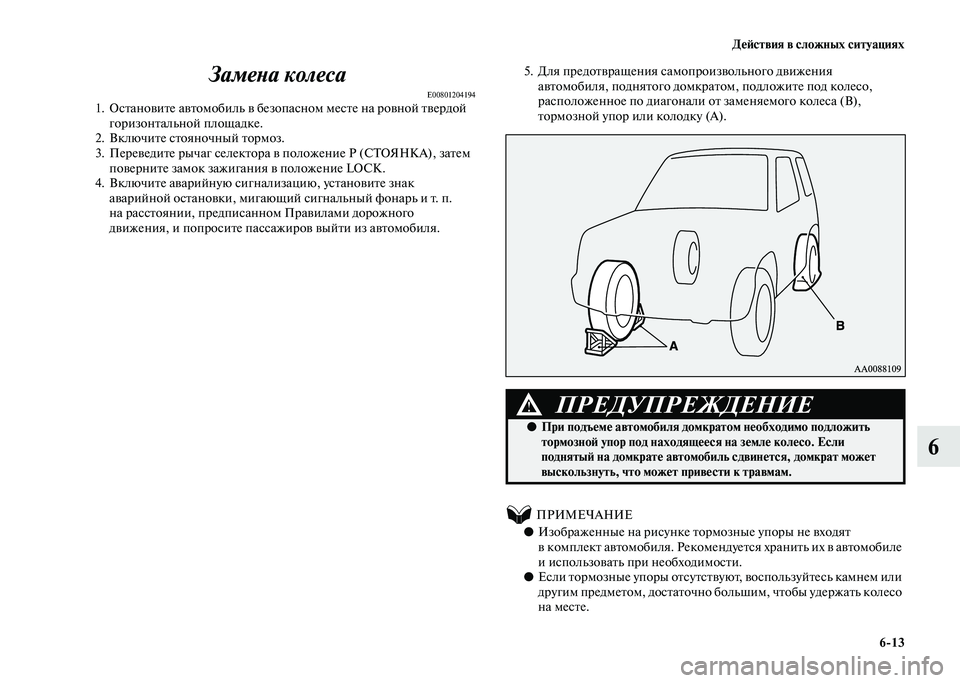

6-13
6 Замена колеса
E008012041941. Остановите автомобиль в безопасном месте на ровной твердой
горизонтальной площадке.
2. Включите стояночный тормоз.
3. Переведите рычаг селектора в положение Р (СТОЯНКА), затем
поверните замок зажигания в положение LOCK.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного
движения, и попросите пассажиров выйти из автомобиля.5. Для предотвращения самопроизвольного движения
автомобиля, поднятого домкратом, подложите под колесо,
расположенное по диагонали от заменяемого колеса (В),
тормозной упор или колодку (А).

ПРИМЕЧАНИЕ
●Изображенные на рисунке тормозные упоры не входят
в комплект автомобиля. Рекомендуется хранить их в автомобиле
и использовать при необходимости.
●Если тормозные упоры отсутствуют, воспользуйтесь камнем или
другим предметом, достаточно большим, чтобы удержать колесо
на месте.
ПРЕДУПРЕЖДЕНИЕ!
●При подъеме автомобиля домкратом необходимо подложить
тормозной упор под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.

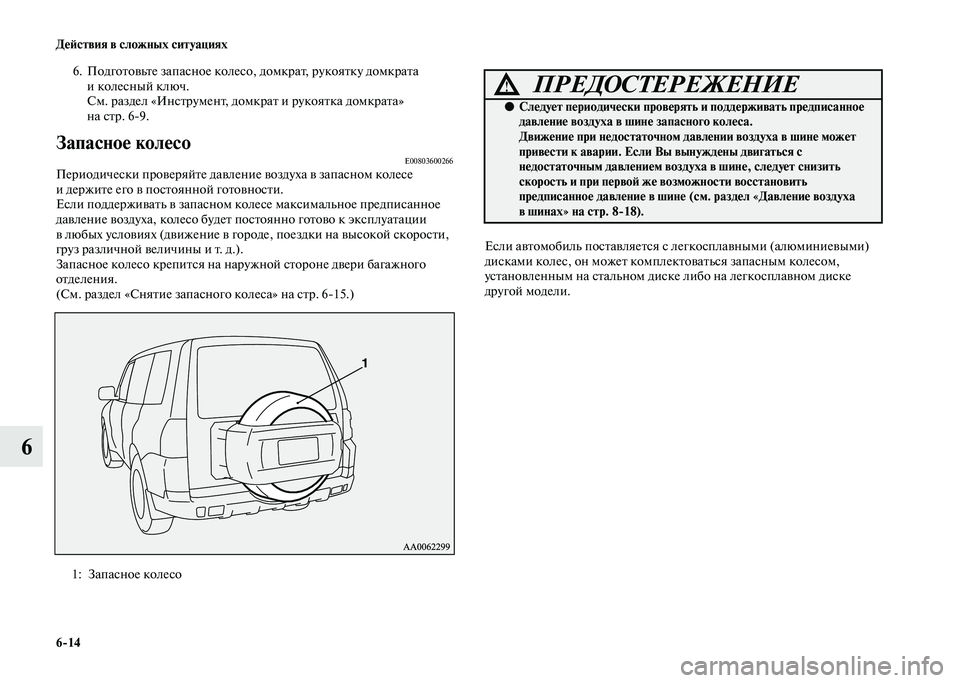

6-14 Действия в сложных ситуациях
6
6. Подготовьте запасное колесо, домкрат, рукоятку домкрата
и колесный ключ.
См. раздел «Инструмент, домкрат и рукоятка домкрата»
на стр. 6-9.
Запасное колесоE00803600266Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).
Запасное колесо крепится на наружной стороне двери багажного
отделения.
(См. раздел «Снятие запасного колеса» на стр. 6-15.)


Если автомобиль поставляется с легкосплавными (алюминиевыми)
дисками колес, он может комплектоваться запасным колесом,
установленным на стальном диске либо на легкосплавном диске
другой модели.
1: Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться с
недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине (см. раздел «Давление воздуха
в шинах» на стр. 8-18).

Действия в сложных ситуациях
6-15
6
Снятие запасного колесаE00803500177
1. Откройте дверь багажного отделения.
2. Откройте крышки (А) на внутренней стороне двери багажного
отделения.

3. Колесным ключом открутите болты (В), вращая их против
часовой стрелки.

ПРЕДОСТЕРЕЖЕНИЕ!
●Снимая или закрепляя запасное колесо, крепко держите его.●Перед снятием запасного колеса наденьте рукавицы. Снимая
запасное колесо голыми руками, можно поранить пальцы.

6-16 Действия в сложных ситуациях
6
4. Закройте дверь багажного отделения. 5. Откройте крышку запасного колеса (С).
ПРЕДОСТЕРЕЖЕНИЕ!
●Не открывайте дверь багажного отделения, когда открыта
крышка запасного колеса. В противном случае крышка
запасного колеса повернется вправо от автомобиля, что может
стать причиной несчастного случая.

Действия в сложных ситуациях
6-17
6
6. Колесным ключом (D) отверните болты крепления запасного
колеса, затем снимите колесо.

ПРИМЕЧАНИЕ
●Положите запасное колесо под автомобиль рядом со
спустившим колесом. Это будет дополнительной мерой
безопасности на случай выскальзывания домкрата.

6-18 Действия в сложных ситуациях
6
Замена колесаE008032025431. Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

2. С помощью рукоятки домкрата заверните выпускной клапан (А)
по часовой стрелке до упора.

Действия в сложных ситуациях
6-19
6
3. Вставьте рукоятку в кронштейн домкрата так, чтобы выступ (C)
кронштейна вошел в паз (B) на конце рукоятки.

4. Установите домкрат под одной из точек упора на автомобиле,
показанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.


D: Передняя точка установки домкрата

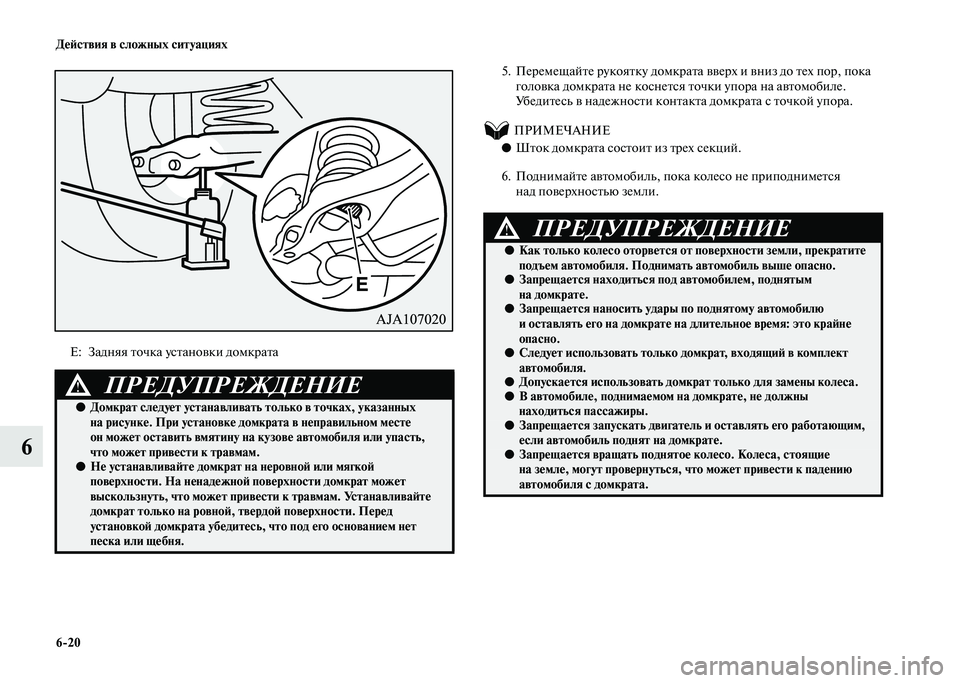

6-20 Действия в сложных ситуациях
6

5. Перемещайте рукоятку домкрата вверх и вниз до тех пор, пока
головка домкрата не коснется точки упора на автомобиле.
Убедитесь в надежности контакта домкрата с точкой упора.
ПРИМЕЧАНИЕ
●Шток домкрата состоит из трех секций.
6. Поднимайте автомобиль, пока колесо не приподнимется
над поверхностью земли.
E: Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На ненадежной поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.

Действия в сложных ситуациях
6-21
6
7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
8. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.

ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!
●Запасное колесо следует устанавливать вентилем (I) наружу.
Если вентиль не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии.

6-22 Действия в сложных ситуациях
6
9. Затяните колесные гайки от руки (вращая их по часовой
стрелке).
Затягивайте гайки (фланцевые) до тех пор, пока их фланцы
не соприкоснутся с поверхностью колесного диска, и диск
не притянется к ступице.

ПРИМЕЧАНИЕ
●Можно временно использовать стальной диск запасного колеса,
закрепив его фланцевыми гайками, как показано на рисунке,
однако при первой же возможности следует установить
легкосплавный колесный диск с соответствующей шиной.

●При замене легкосплавных дисков всех четырех колес
на стальные используйте конические гайки.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.
