Page 481 of 520
Техническое обслуживание автомобиля
8-31
8

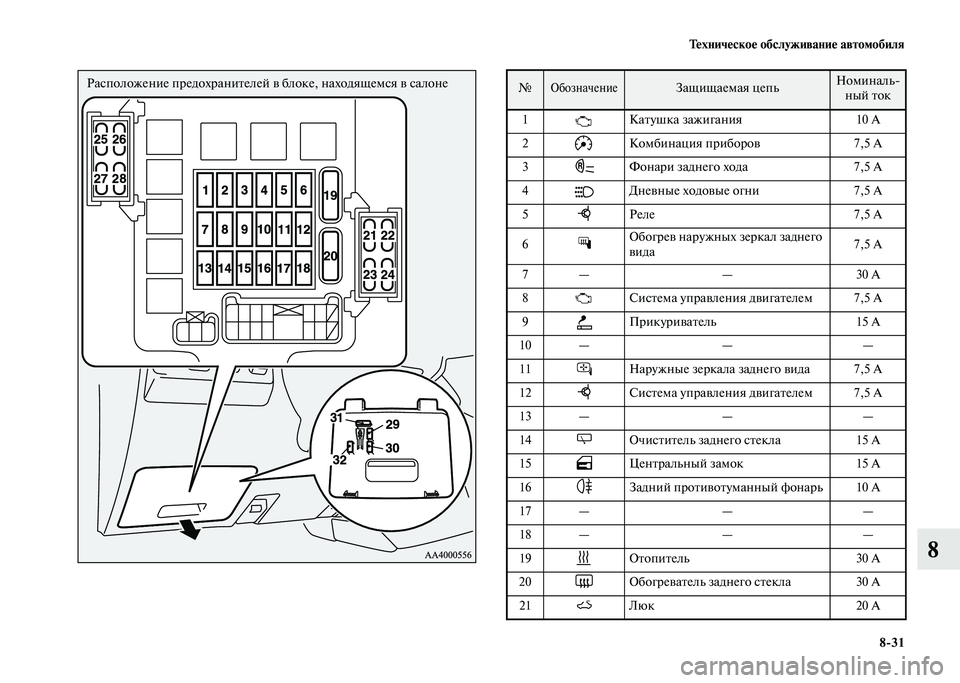

Расположение предохранителей в блоке, находящемся в салоне№ Обозначение Защищаемая цепьНоминаль-
ный ток
1 Катушка зажигания 10 A
2 Комбинация приборов 7,5 A
3 Фонари заднего хода 7,5 A
4 Дневные ходовые огни 7,5 A
5 Реле 7,5 A
6Обогрев наружных зеркал заднего
вида7,5 A
7 — — 30 A
8 Система управления двигателем 7,5 A
9 Прикуриватель 15 A
10 — — —
11 Наружные зеркала заднего вида 7,5 A
12 Система управления двигателем 7,5 A
13 — — —
14 Очиститель заднего стекла 15 A
15 Центральный замок 15 A
16 Задний противотуманный фонарь 10 A
17 — — —
18 — — —
19 Отопитель 30 A
20 Обогреватель заднего стекла 30 A
21 Люк 20 A
Page 482 of 520
8-32 Техническое обслуживание автомобиля
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А и 15 А. Если перегорит предохранитель, рассчитанный
на какие-либо из этих значений номинального тока, временно
установите на его место один из следующих предохранителей:
7,5 A: наружные зеркала заднего вида.
15 A: прикуриватель.
При первой же возможности верните на место снятый
предохранитель.

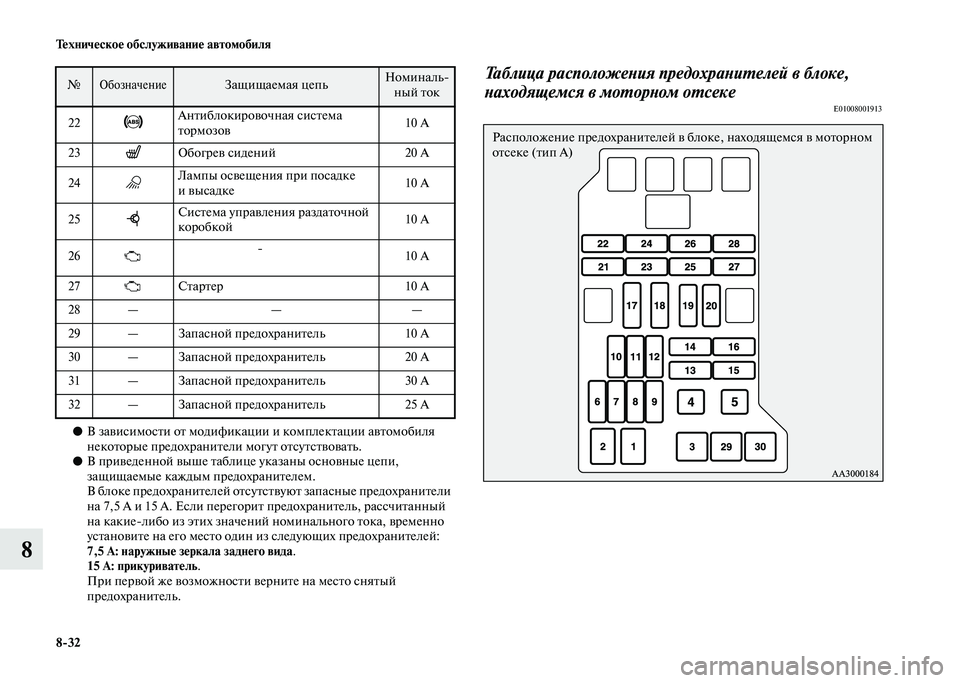

Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E01008001913 22Антиблокировочная система
тормозов10 A
23 Обогрев сидений 20 A
24Лампы освещения при посадке
и высадке10 A
25Система управления раздаточной
коробкой10 A
26 -
10 A
27 Стартер 10 A
28 — — —
29 — Запасной предохранитель 10 A
30 — Запасной предохранитель 20 A
31 — Запасной предохранитель 30 A
32 — Запасной предохранитель 25 A
№ Обозначение Защищаемая цепьНоминаль-
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип А)
Page 483 of 520
Техническое обслуживание автомобиля
8-33
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.

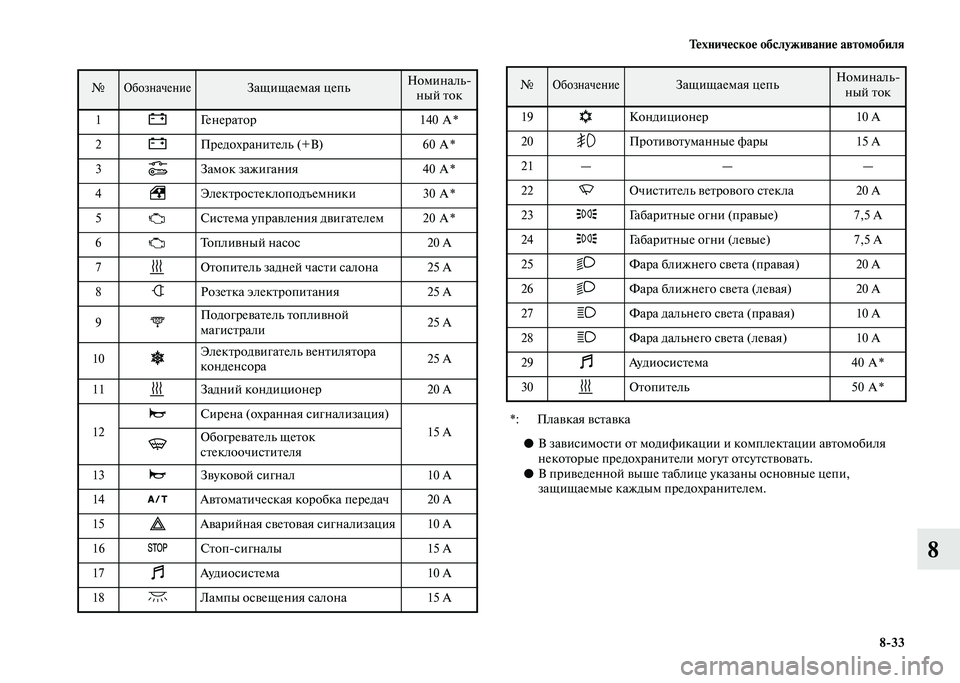

№ Обозначение Защищаемая цепьНоминаль-
ный ток
1 Генератор 140 A *
2 Предохранитель (+B) 60 A *
3 Замок зажигания 40 A *
4 Электростеклоподъемники 30 A *
5 Система управления двигателем 20 A *
6 Топливный насос 20 A
7 Отопитель задней части салона 25 A
8 Розетка электропитания 25 A
9 Подогреватель топливной
магистрали 25 A
10 Электродвигатель вентилятора
конденсора 25 A
11 Задний кондиционер 20 A
12Сирена (охранная сигнализация)
15 A
Обогреватель щеток
стеклоочистителя
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Стоп-сигналы 15 A
17 Аудиосистема 10 A
18 Лампы освещения салона 15 A
19 Кондиционер 10 A
20 Противотуманные фары 15 A
21 — — —
22 Очиститель ветрового стекла 20 A
23 Габаритные огни (правые) 7,5 A
24 Габаритные огни (левые) 7,5 A
25 Фара ближнего света (правая) 20 A
26 Фара ближнего света (левая) 20 A
27 Фара дальнего света (правая) 10 A
28 Фара дальнего света (левая) 10 A
29 Аудиосистема 40 A *
30 Отопитель 50 A *
*: Плавкая вставка
№ Обозначение Защищаемая цепьНоминаль-
ный ток
Page 484 of 520
8-34 Техническое обслуживание автомобиля
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.

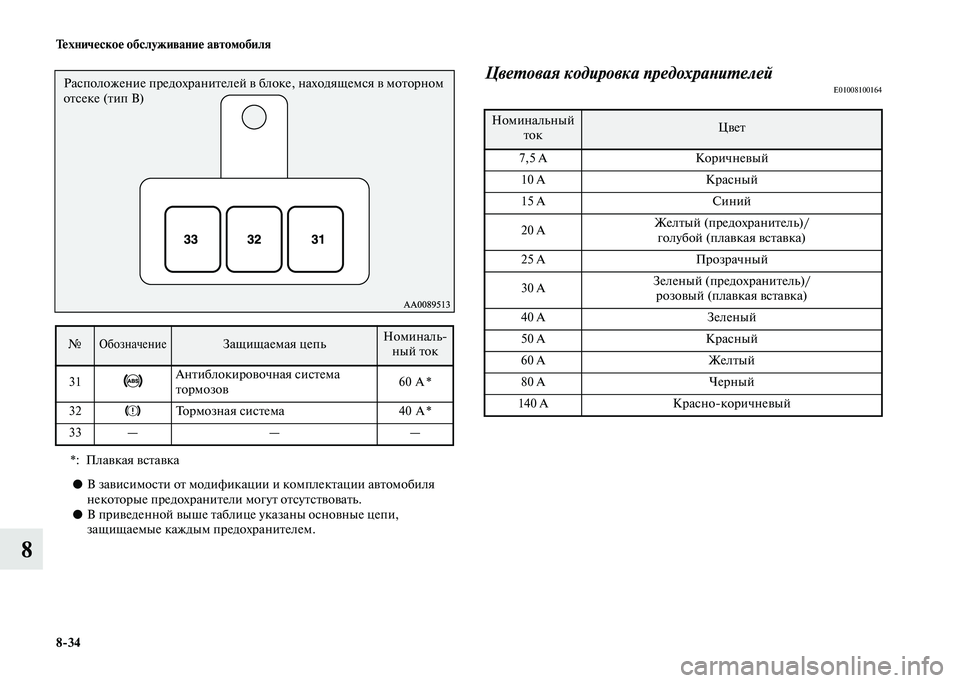

Цветовая кодировка предохранителейE01008100164
№ Обозначение Защищаемая цепьНоминаль-
ный ток
31Антиблокировочная система
тормозов60 A *
32 Тормозная система 40 A *
33 — — —
*: Плавкая вставка
Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип B)
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 AЖелтый (предохранитель)/
голубой (плавкая вставка)
25 A Прозрачный
30 AЗеленый (предохранитель)/
розовый (плавкая вставка)
40 A Зеленый
50 A Красный
60 A Желтый
80 A Черный
140 A Красно-коричневый
Page 485 of 520
Техническое обслуживание автомобиля
8-35
8

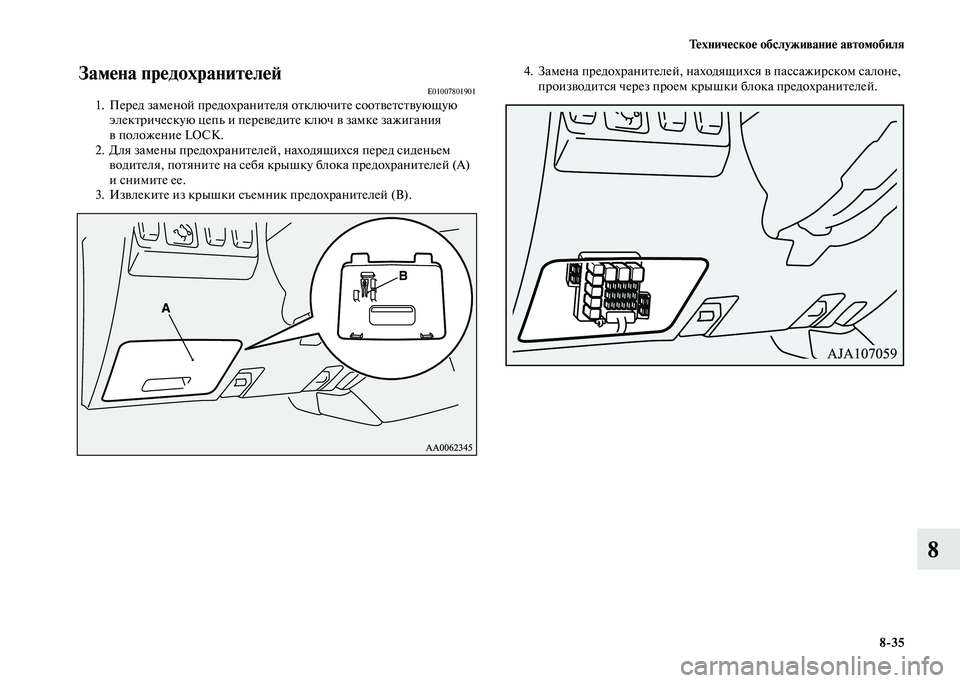

Замена предохранителей E010078019011. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK.
2. Для замены предохранителей, находящихся перед сиденьем
водителя, потяните на себя крышку блока предохранителей (А)
и снимите ее.
3. Извлеките из крышки съемник предохранителей (В).
4. Замена предохранителей, находящихся в пассажирском салоне,
производится через проем крышки блока предохранителей.
Page 486 of 520
8-36 Техническое обслуживание автомобиля
8

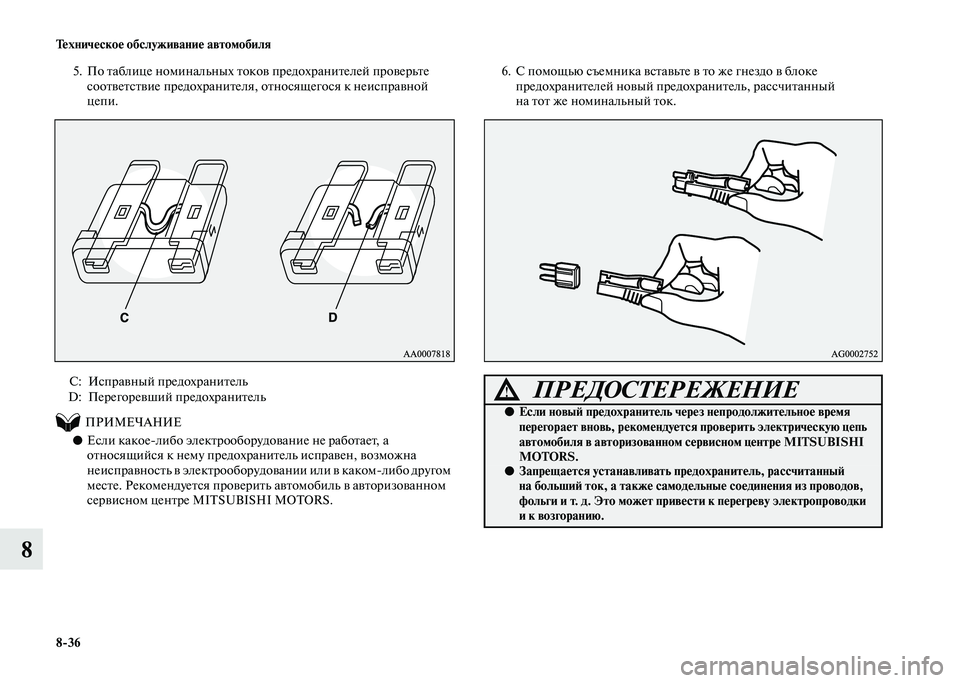

5. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ
●Если какое-либо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в каком-либо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.6. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный
на тот же номинальный ток.
C: Исправный предохранитель
D: Перегоревший предохранительПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранитель, рассчитанный
на больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.
Page 487 of 520
Техническое обслуживание автомобиля
8-37

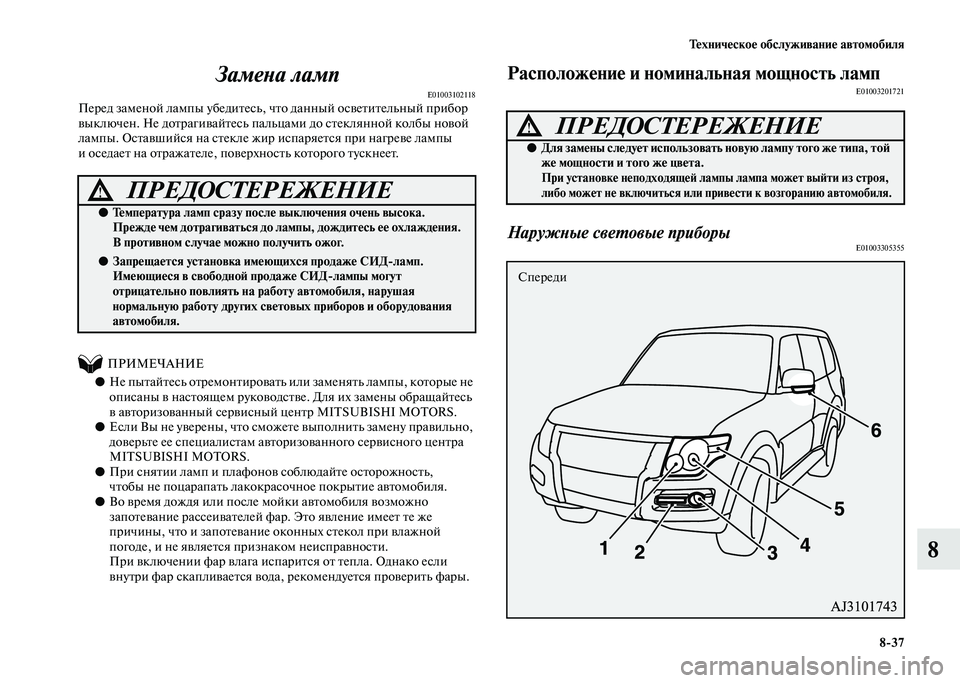

8 Замена ламп
E01003102118Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
и оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ
●Не пытайтесь отремонтировать или заменять лампы, которые не
описаны в настоящем руководстве. Для их замены обращайтесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и плафонов соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправности.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется проверить фары.
Расположение и номинальная мощность лампE01003201721
Наружные световые приборыE01003305355
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
●Запрещается установка имеющихся продаже СИД-ламп.
Имеющиеся в свободной продаже СИД-лампы могут
отрицательно повлиять на работу автомобиля, нарушая
нормальную работу других световых приборов и оборудования
автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для замены следует использовать новую лампу того же типа, той
же мощности и того же цвета.
При установке неподходящей лампы лампа может выйти из строя,
либо может не включиться или привести к возгоранию автомобиля.
Спереди
Page 488 of 520
8-38 Техническое обслуживание автомобиля
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ
● В нижеперечисленных осветительных приборах невозможно
заменить отдельно лампу.
Для ремонта или замены ламп в этих осветительных приборах
обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
• Габаритные огни и дневные ходовые огни.

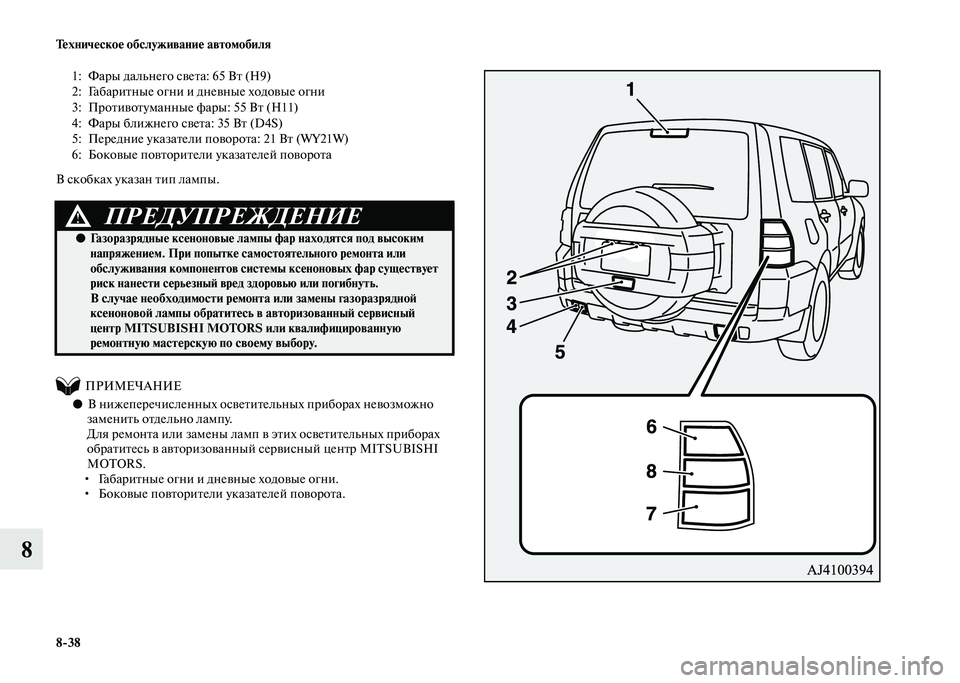

• Боковые повторители указателей поворота. 1: Фары дальнего света: 65 Вт (H9)
2: Габаритные огни и дневные ходовые огни
3: Противотуманные фары: 55 Вт (H11)
4: Фары ближнего света: 35 Вт (D4S)
5: Передние указатели поворота: 21 Вт (WY21W)
6: Боковые повторители указателей поворота
ПРЕДУПРЕЖДЕНИЕ!
●Газоразрядные ксеноновые лампы фар находятся под высоким
напряжением. При попытке самостоятельного ремонта или
обслуживания компонентов системы ксеноновых фар существует
риск нанести серьезный вред здоровью или погибнуть.
В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS или квалифицированную
ремонтную мастерскую по своему выбору.
Page 489 of 520
Техническое обслуживание автомобиля
8-39
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ
●На автомобилях со светодиодным верхним стоп-сигналом
не допускаются его самостоятельный ремонт или замена.
Для ремонта или замены обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.

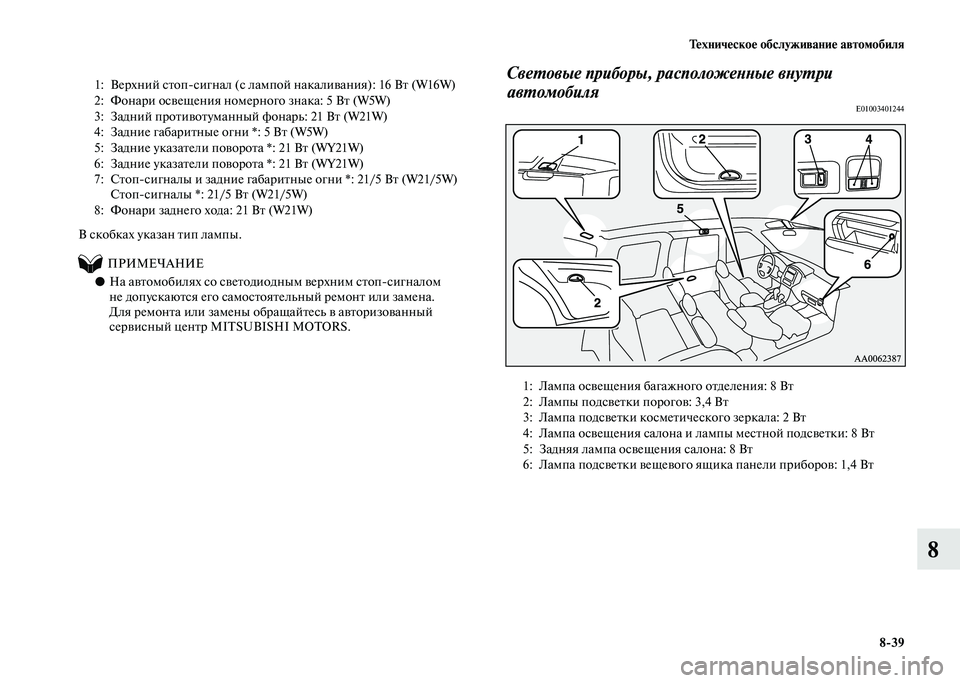

Световые приборы, расположенные внутри
автомобиля
E01003401244
1: Верхний стоп-сигнал (с лампой накаливания): 16 Вт (W16W)
2: Фонари освещения номерного знака: 5 Вт (W5W)
3: Задний противотуманный фонарь: 21 Вт (W21W)
4: Задние габаритные огни *: 5 Вт (W5W)
5: Задние указатели поворота *: 21 Вт (WY21W)
6: Задние указатели поворота *: 21 Вт (WY21W)
7: Стоп-сигналы и задние габаритные огни *: 21/5 Вт (W21/5W)
Стоп-сигналы *: 21/5 Вт (W21/5W)
8: Фонари заднего хода: 21 Вт (W21W)
1: Лампа освещения багажного отделения: 8 Вт
2: Лампы подсветки порогов: 3,4 Вт
3: Лампа подсветки косметического зеркала: 2 Вт
4: Лампа освещения салона и лампы местной подсветки: 8 Вт
5: Задняя лампа освещения салона: 8 Вт
6: Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
Page 490 of 520
8-40 Техническое обслуживание автомобиля
8

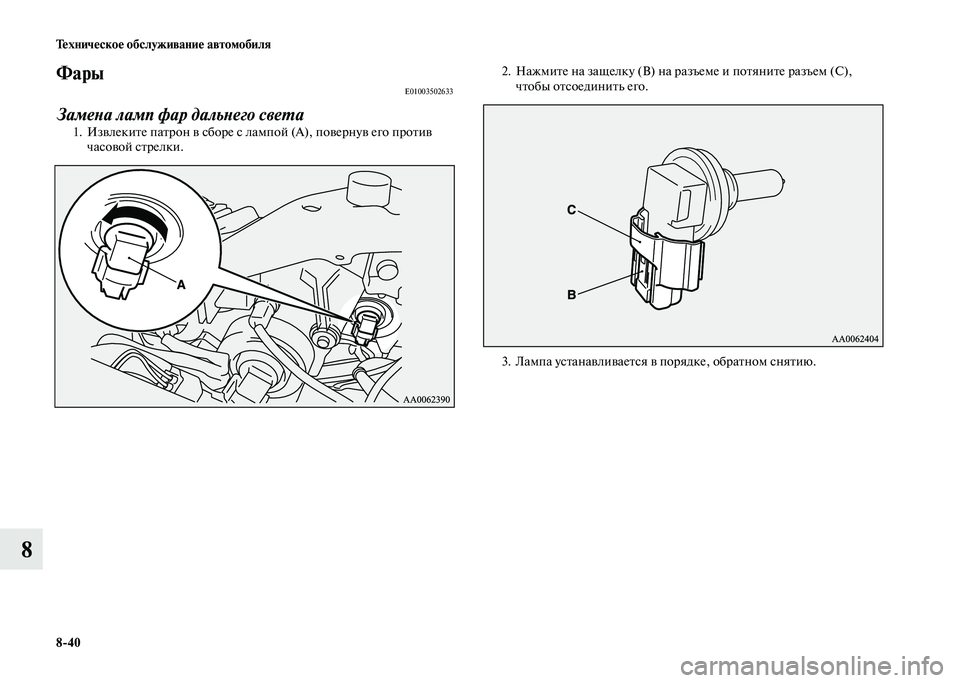

ФарыE01003502633
Замена ламп фар дальнего света1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.
2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.
3. Лампа устанавливается в порядке, обратном снятию.
