MITSUBISHI PAJERO SPORT 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

Предохранители
Техническое обслуживание автомобиля10-33
10
BF3 — — —
BF4Преобразователь
постоянного тока
в постоянный
(ауд ио с ист ема)30 А
BF5Преобразователь
постоянного тока в
постоянный (A/T)30 А
F1 — — —
F2Двигатель20 А
F3Топливный насос15 А
F4Интеллектуальная
система управления АКБ7,5 А
F5Стартер7,5 А
F6Подогреватель топливной
магистрали20 А
Привод дроссельной
заслонки15 А
F7Кондиционер20 А
F8Автоматическая коробка
передач20 А
F9Дневные ходовые огни10 А
F10Генератор7,5 А
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
F11Система управления
двигателем7,5 А
F12Катушка зажигания10 А
F13Противотуманные фары15 А
F14Фара дальнего света
(левая)10 А
F15Фара дальнего света
(правая)10 А
F16Фара ближнего света
(левая)15 А
F17Фара ближнего света
(правая)15 А
F18Обогрев рулевого кол е с а15 А
F19Аварийная световая
сигнализация15 А
F20 — — —
F21Электродвигатель
вентилятора системы
охлаждения двигателя20 А
F22Стоп-сигналы
(лампы
стоп-сигналов)15 A
F23 T/F 20 А
F24Подогрев задних сидений20 А
№Обозна-
чениеЗащищаемая цепьНоминальный
ток

Предохранители
10-34Техническое обслуживание автомобиля
10
*: Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5А, 10 А и 15А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего
вида
10 А: цепи дополнительного оборудования
15 А: прикуриватель
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366
F25Омыватель фар20 А
F26Звуковой сигнал
противоугонной системы20 А
F27Звуковой сигнал10 А
F28 — — —
F29 — — —
№1—Запасной предохранитель20 А
№2—Запасной предохранитель30 А
№Обозна-
чениеЗащищаемая цепьНоминальный
токЦветовая кодировка предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 АКрасный
15 AСиний
20 АЖелтый
30 АЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)

Предохранители
Техническое обслуживание автомобиля10-35
10
E01007801985
1.Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.

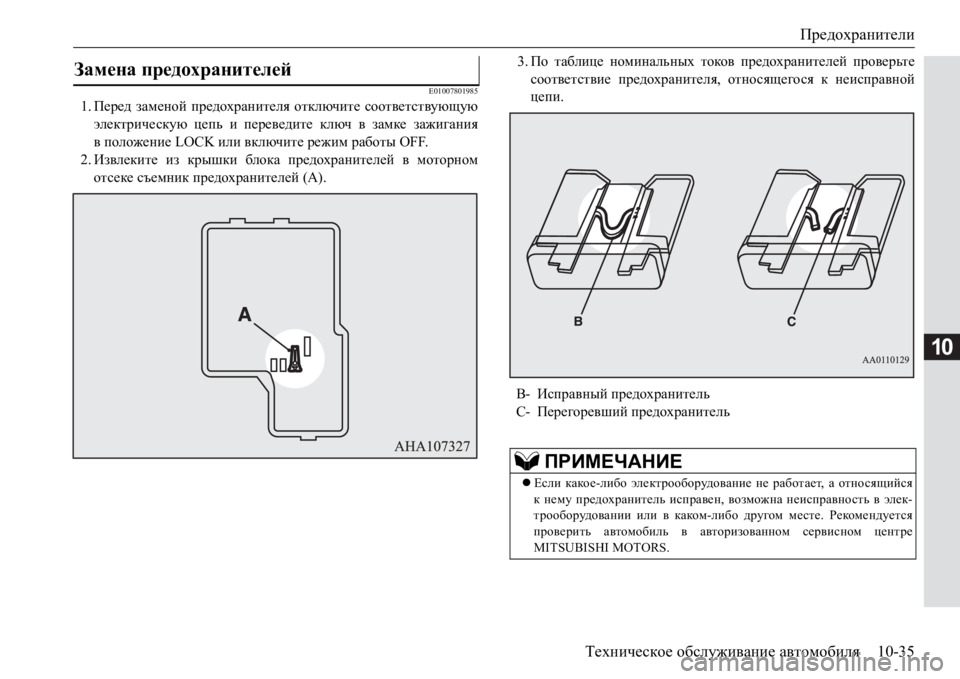

2.Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А).3.По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
Замена предохранителей
B-Исправный предохранитель
С-Перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не работает, а относящийся
к нему предохранитель исправен, возможна неисправность в элек-
трооборудовании или в каком-либо другом месте. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена ламп
10-36Техническое обслуживание автомобиля
10

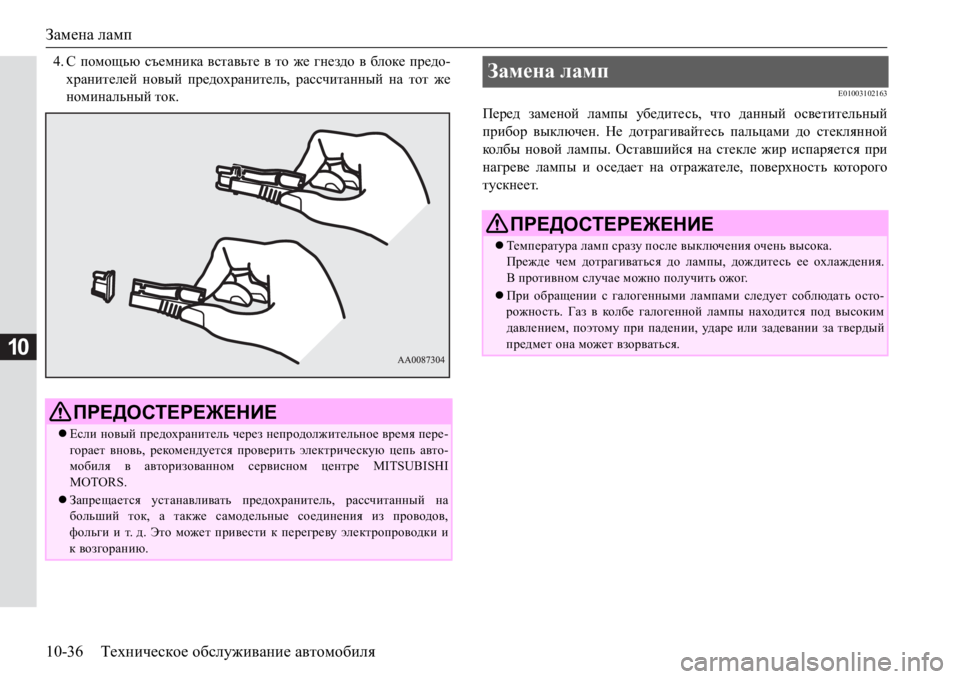

4.С помощью съемника вставьте в то же гнездо в блоке предо-
хранителей новый предохранитель, рассчитанный на тот же
номинальный ток.
E01003102163
Перед заменой лампы убедитесь, что данный осветительный
прибор выключен. Не дотрагивайтесь пальцами до стеклянной
кол б ы новой лампы. Оставшийся на стекле жир испаряется при
нагреве лампы и оседает на отражателе, поверхность которого
тускнеет.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере-
горает вновь, рекомендуется проверить электрическую цепь авто-
мобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на
больший ток, а также самодельные соединения из проводов,
фольги и т.д. Это может привести к перегреву электропроводки и
к возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
Впротивном случае можно получить ожог.
При обращении с галогенными лампами следует соблюдать осто-
рожность. Газ в колбе галогенной лампы находится под высоким
давлением, поэтому при падении, уд а р е или задевании за твердый
предмет она может взорваться.

Замена ламп
Техническое обслуживание автомобиля10-37
10
E01003201499
Для замены следует использовать новую лампу той же мощности
и цвета.

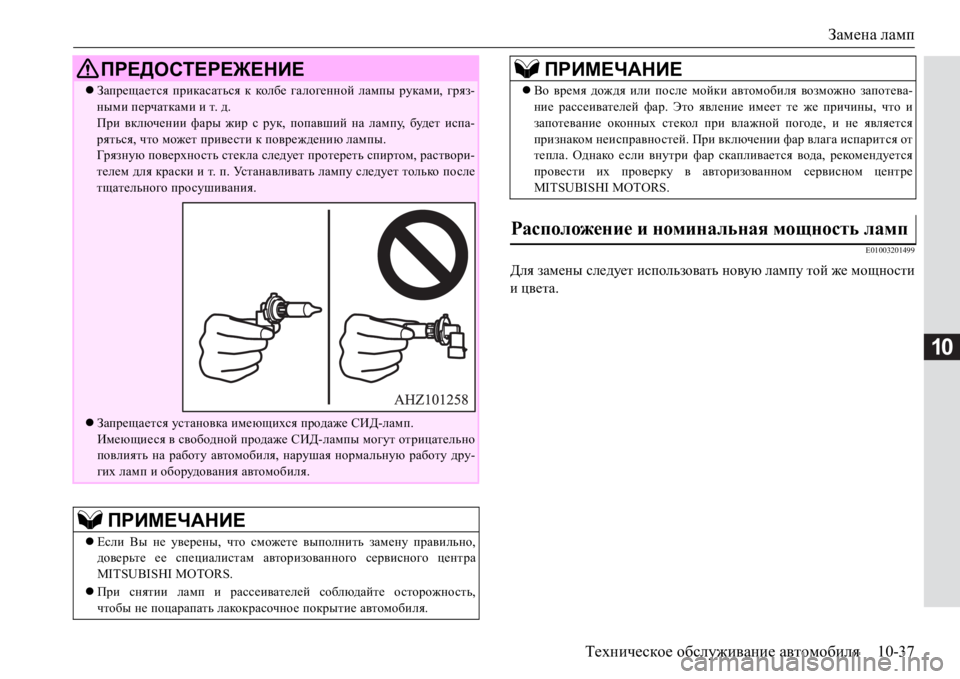

Запрещается прикасаться к кол бе галогенной лампы руками, гряз-
ными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет испа-
ряться, что может привести к повреждению лампы.
Гр я з н у ю поверхность стекла следует протереть спиртом, раствори-
телем для краски и т. п. Устанавливать лампу следует только после
тщательного просушивания
.
Запрещается установка имеющихся продаже СИД-ламп.
Имеющиеся в свободной продаже СИД-лампы могут отрицательно
повлиять на работу автомобиля, нарушая нормальную работу дру-
гих ламп и оборудования автомобиля.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Во время дождя или после мойки автомобиля возможно запотева-
ние рассеивателей фар. Это явление имеет те же причины, что и
запотевание оконных стекол при влажной погоде, и не является
признаком неисправностей. При включении фар влага испарится от
тепла. Однако если внутри фар скапливается вода, рекомендуется
провести их проверку в авторизованном сервисном центре
MITSUBISHI MOTORS.
Расположение и номинальная мощность ламп
ПРИМЕЧАНИЕ

Замена ламп
10-38Техническое обслуживание автомобиля
10
E01003305078

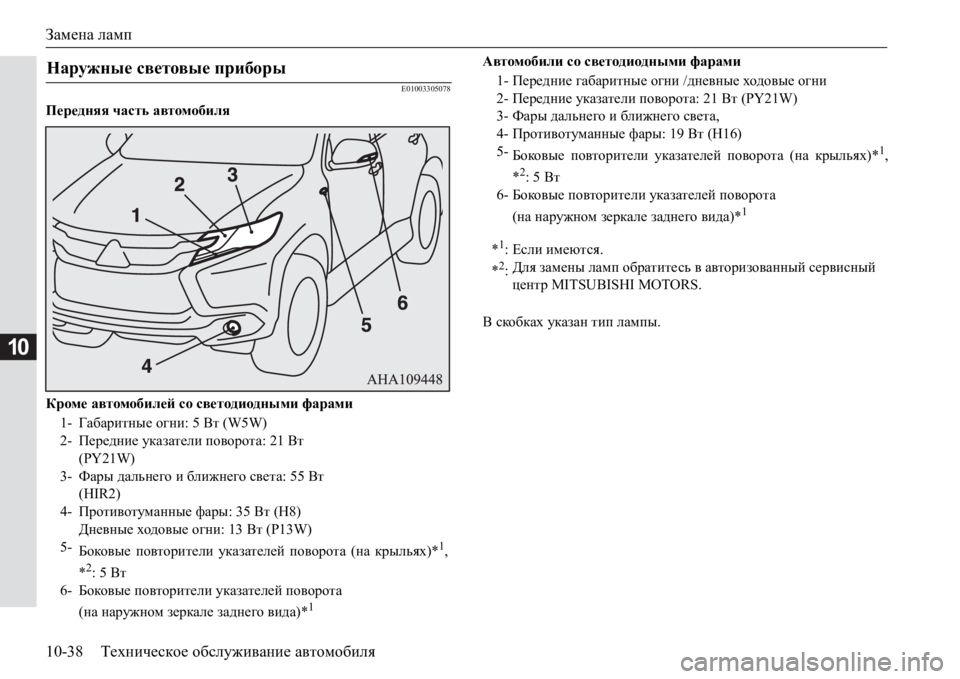

Передняя часть автомобиля
Кроме автомобилей со светодиодными фарамиАвтомобили со светодиодными фарами
В скобках указан тип лампы.
Наружные световые приборы
1-Габаритные огни: 5 Вт (W5W)
2-Передние указатели поворота: 21Вт
(PY21W)
3-Фары дальнего и ближнего света: 55Вт
(HIR2)
4-Противотуманные фары: 35 Вт (H8)
Дневные ходовые огни: 13 Вт (P13W)
5-
Боковые повторители указателей поворота (на крыльях)*
1,
*2: 5 Вт
6-Боковые повторители указателей поворота
(на наружном зеркале заднего вида)*
1
1-Передние габаритные огни /дневные ходовые огни
2-Передние указатели поворота: 21 Вт (PY21W)
3-Фары дальнего и ближнего света,
4-Противотуманные фары: 19 Вт (H16)
5-
Боковые повторители указателей поворота (на крыльях)*
1,
*2: 5 Вт
6-Боковые повторители указателей поворота
(на наружном зеркале заднего вида)*
1
*1:Если имеются.
*2:Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля10-39
10

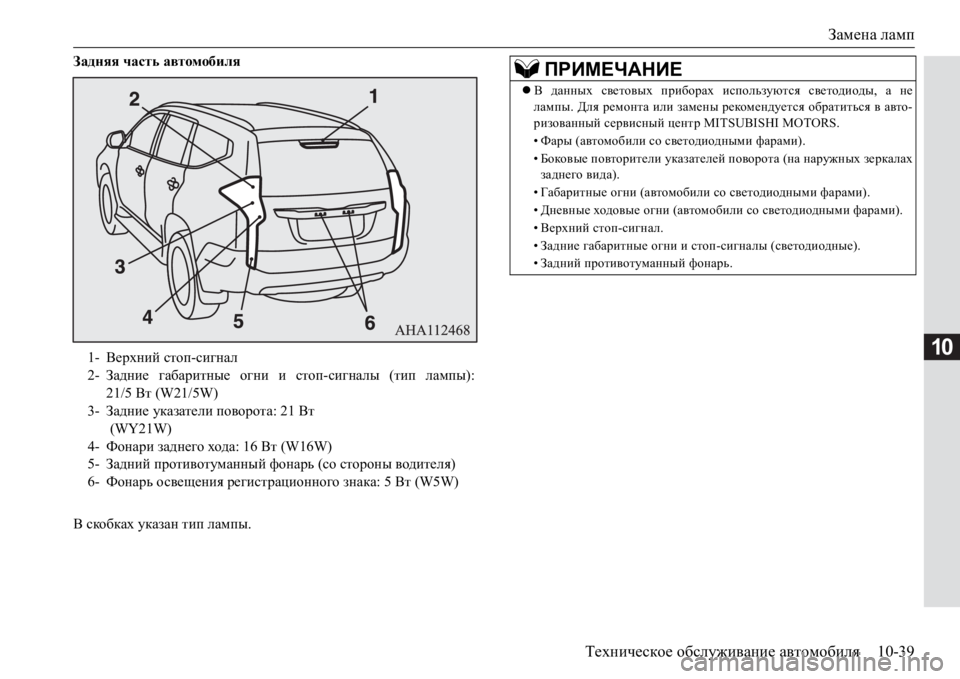

Задняя часть автомобиля
В скобках указан тип лампы. 1-Верхний стоп-сигнал
2-Задние габаритные огни и стоп-сигналы (тип лампы):
21/5Вт (W21/5W)
3-Задние указатели поворота: 21 Вт
(WY21W)
4-Фонари заднего хода: 16 Вт (W16W)
5-Задний противотуманный фонарь (со стороны водителя)
6-Фонарь освещения регистрационного знака: 5 Вт (W5W)ПРИМЕЧАНИЕ
В данных световых приборах используются светодиоды, а не
лампы. Для ремонта или замены рекомендуется обратиться в авто-
ризованный сервисный центр MITSUBISHI MOTORS.
•Фары (автомобили со светодиодными фарами).
•Боковые повторители указателей поворота (на наружных зеркалах
заднего вида).
•Габаритные огни (автомобили со светодиодными фарами).
•Дневные ходовые огни (автомобили со светодиодными фарами).
•Верхний стоп
-сигнал.
•Задние габаритные огни и стоп-сигналы (светодиодные).
•Задний противотуманный фонарь.

Замена ламп
10-40Техническое обслуживание автомобиля
10
E01003403482E010035025581.Чтобы заменить лампу правой фары, отсоедините защелки
(А) воздушного фильтра и сдвиньте верхнюю крышку (B)
в направлении задней части автомобиля.

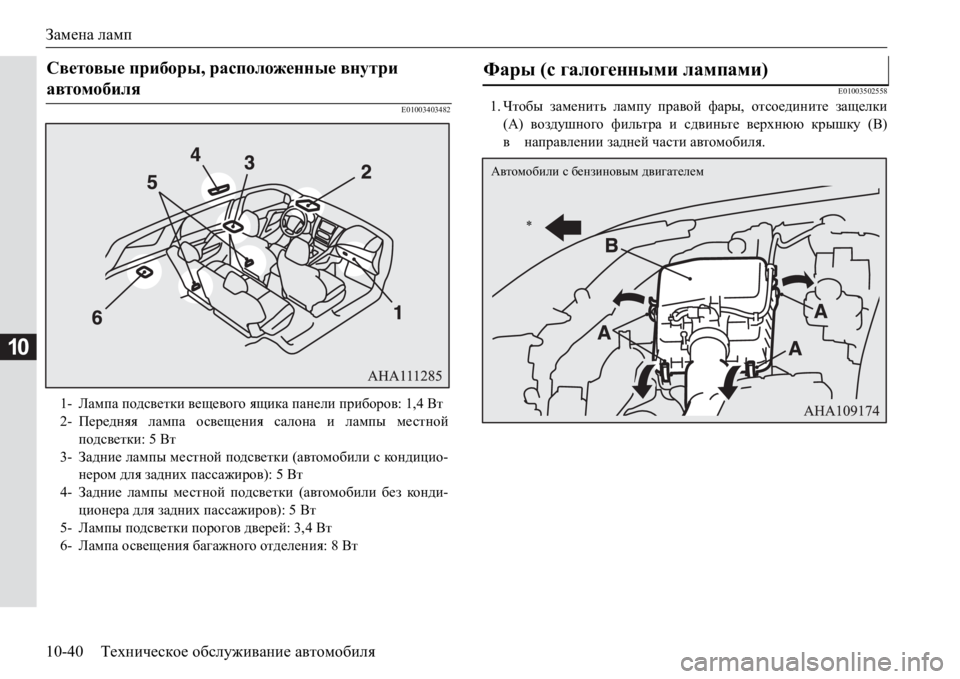

Световые приборы, расположенные внутри
автомобиля
1-Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
2-Передняя лампа освещения салона и лампы местной
подсветки: 5 Вт
3-Задние лампы местной подсветки (автомобили с кондицио-
нером для задних пассажиров): 5 Вт
4-Задние лампы местной подсветки (автомобили без кон ди-
ционера для задних пассажиров): 5 Вт
5-Лампы подсветки порогов дверей: 3,4 Вт
6-Лампа освещения багажного отделения: 8 Вт
Фары (с галогенными лампами)
Автомобили с бензиновым двигателем
*

Замена ламп
Техническое обслуживание автомобиля10-41
10*:Передняя часть автомобиля.
* Автомобили с дизельным двигателем

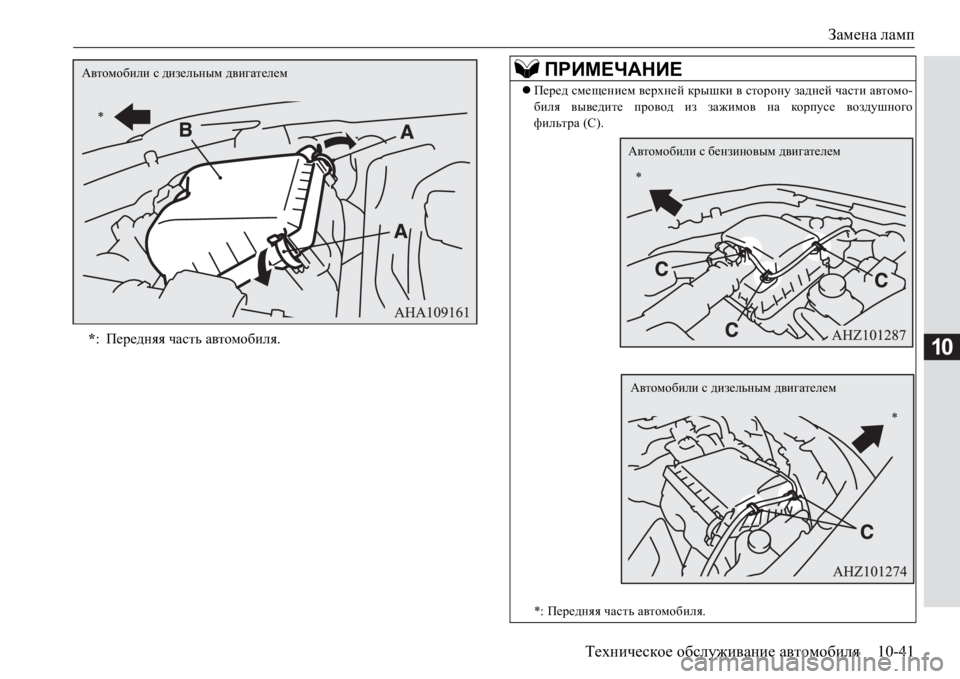

ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону задней части автомо-
биля выведите провод из зажимов на корпусе воздушного
фильтра(С).
*: Передняя часть автомобиля.
Автомобили с бензиновым двигателем
*
* Автомобили с дизельным двигателем

Замена ламп
10-42Техническое обслуживание автомобиля
10

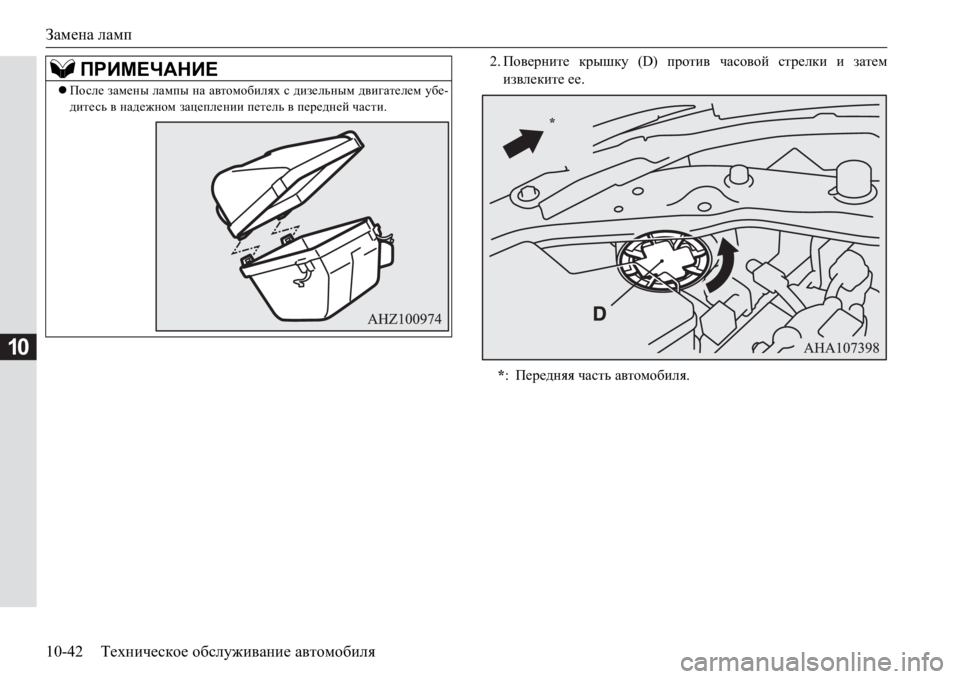

2.Поверните крышку (D) против часовой стрелки и затем
извлеките ее.
После замены лампы на автомобилях с дизельным двигателем убе-
дитесь в надежном зацеплении петель в передней части.
ПРИМЕЧАНИЕ
*:Передняя часть автомобиля.
*
