Page 3 of 666

Органы управления и контрольно-измерительные приборы
Краткий обзор/краткое руководство1-2
1
E08500101938
Органы управления и контрольно-измерительные приборы
Ауди о с и с т е ма*, стр.7-25
Ауди о с и с т е ма с сенсорным управлением DISPLAY AUDIO*
Система Mitsubishi Connect, коммуникационная система
Mitsubishi (MMCS)
Более подробная информация представлена в отдельном руководстве.Замок зажигания*, стр.6-24Включатель аварийной
световой сигнализации,
стр.5-69
Входной разъем USB (автомобили с M/T)*, стр. 7-107
Разъем HDMI (автомобили с M/T)*, стр.7-113
Включатель обогрева обода рулевого коле с а (автомобили с A/T)*, стр.5-81 Вещевой ящик в напольной кон соли, стр. 7-127
Розетка электропитания*, стр.7-119
Входной разъем USB (автомобили с A/T)*, стр. 7-107Разъем HDMI (автомобили с A/T)*, стр.7-113
Подстаканник, стр.7-130 Выключатель системы предупреждения о наличии
препятствий в мертвых зонах*, стр.6-157
Включатель обогрева обода рулевого коле с а
(автомобили с M/T)*, стр.5-81
Рычаг переключения передач*, стр.6-43
Рычаг селектора*, стр.6-45
Включатель блокировки заднего дифференциала, стр.6-67
Вещевой ящик панели приборов, стр.7-126 Боковые вентиляционные дефлекторы, стр.7-4 Система дополнительных средств пассивной
безопасности (SRS) — подушки безопасности
(для переднего пассажира), стр. 4-40, 4-47 Кондиционер*, стр.7-2
Центральные вентиляционные дефлекторы, стр.7-4 Включатель обогрева наружных зеркал заднего вида, стр.6-24
Включатель обогрева заднего стекла, стр.5-79
Прикуриватель, стр.7-118 Рычаг регулировки угла наклона и вылета
рулевой коло нк и, стр.6-17
Автомобили с
A/TАвтомобили с M/T Переключатель настроек внедорожного
режима движения*, стр.6-65
Включатель стояночного
тормоза с электроприводом,
стр.6-9 Включатель системы
помощи при спуске
по склону, стр.6-90
Система полного привода
Super Select 4WD II, стр.6-54Подстаканник, стр.7-130Рычаг стояночного
тормоза с механическим
приводом, стр.6-7
Гнездо для электронного ключа (автомобили с M/T)*, стр.6-38
Гнездо для электронного ключа
(автомобили с A/T)*, стр.6-39
Пепельница, стр.7-117Пепельница,
стр.7-117 Система полного привода Super select 4WD II,
стр.6-54 Предохранители, стр. 10-28
Включатель обогрева переднего сиденья*, стр.4-8
Page 17 of 666

Краткое руководство
Краткий обзор/краткое руководство1-16
1
E08502000051
Использование системы полного привода
Режим движения
Дорожные условия
Сухая дорога
ствердым
покрытием или
автомагистральДорога
с укатанным
снегомГравийная
дорога
Покрытая
глубоким
снегом или
грязью дорога
Песчаная
дорогаКаменистая
дорога
Система полного
привода
Super select 4WD II
стр.6-542H или 4H 4H 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc
Переключатель
настроек внедорожного
режима движения
(стр. 6-65)−−GRAVEL
(ГРАВИЙ)MUD/SNOW
(ГРЯЗЬ/СНЕГ)SAND
(ПЕСОК)ROCK
(КАМНИ)
Блокировка
дифференциала
задней оси
стр.6-67−−−Включена*Включена*Включена*
*:Внедорожный режим и блокировка дифференциала задней оси не могут использоваться одновременно. При включении
блокировки
дифференциала задней оси внедорожный режим автоматически отключается. Кроме того, при включенной блокировке
дифференциала задней оси внедорожный режим будет выключен даже при повороте переключателя настроек внедорожного режима
движения.
ПРЕДОСТЕРЕЖЕНИЕ
При движении по пересеченной местности учитывайте профиль дороги и ландшафта и продолжайте движение только после того, как убедитесь,
что детали подвески или нижние части переднего и заднего бамперов не будут касаться поверхности дороги (см. раздел «Габаритные размеры
автомобиля» на стр. 11-5).
Page 158 of 666

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
5-36Органы управления и контрольно-измерительные приборы
5
Неисправность системы полного
привода Super select 4WD II.Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Окно индикации режима
движения и окно индикации режима
работы системы полного привода»
на стр. 6-60.
Внедорожный режим движения
не включится даже при нажатии
переключателя настроек внедорожного
режима движения, потому что включен
режим движения 2H или 4H.См. раздел «Использование переключателя
настроек внедорожного режима
»
на стр. 6-65.
Внедорожный режим движения
не включится даже при нажатии
переключателя настроек внедорожного
режима движения, потому что
тормозная система перегрета.См. раздел «Экран отображения настроек
внедорожного режима движения»
на стр. 6-66.
Внедорожный режим движения
не включится даже при нажатии
переключателя настроек внедорожного
режима движения, потому что включена
блокировка дифференциала задней оси.См.
раздел «Экран отображения настроек
внедорожного режима движения»
на стр. 6-66.
Неисправность в системе блокировки
дифференциала задней оси.Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Контрольная лампа/
индикатор блокировки дифференциала
задней оси» на стр. 6-68.
Тип экранаПричинаРекомендуемый способ устранения
Page 163 of 666

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
Органы управления и контрольно-измерительные приборы5-41
5
Система адаптивного круиз-кон т роля
(ACC) не может взять на себя
управление, так как включена система
помощи при спуске по склону (HDC).См. раздел «Как пользоваться системой
ACC» на стр. 6-118.
Система адаптивного круиз-кон т роля
(ACC) не может взять на себя
управление, так как включена
блокировка дифференциала задней оси.
Система адаптивного круиз-кон т роля
(ACC)
не может взять на себя
управление, так как переключатель
режимов движения системы Super select
4WD II находится в положении 4HLc
или 4LLc.
Неисправность системы адаптивного
круиз-ко н т р оля (ACC).Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Выключение системы
ACC» на стр. 6-125.
Функция торможения системы
смягчения последствий лобового
столкновения (FCM) была
активирована.См. раздел «Функция торможения системы
FCM» на
стр. 6-141.
Тип экранаПричинаРекомендуемый способ устранения
Page 165 of 666

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
Органы управления и контрольно-измерительные приборы5-43
5
Если при включенной системе
смягчения последствий лобового
столкновения включить режим 4LLc
системы полного привода Super select
4WD II, система FCM автоматически
выключится.
При включенном режиме 4LLc системы
полного привода Super select 4WD II
систему FCM нельзя включить даже
нажатием на кнопку включения и
выключения системы смягчения
последствий лобового столкновения
(FCM) и системы предотвращения
попутных столкновений с
ультразвуковым датчиком (UMS).См. раздел «Кнопка включения
ивыключения системы смягчения
последствий лобового столкновения (FCM)
и системы предотвращения попутных
столкновений с ультразвуковым датчиком
(UMS)», стр. 6-145.
Если при включенной системе
смягчения последствий лобового
столкновения включить блокировку
дифференциала задней оси, система
FCM автоматически выключится.
При включенной блокировке
дифференциала задней оси систему
FCM нельзя включить даже нажатием
на кнопку включения и выключения
системы
смягчения последствий
лобового столкновения (FCM) и
системы предотвращения попутных
столкновений с ультразвуковым
датчиком (UMS).См. раздел «Кнопка включения
ивыключения системы смягчения
последствий лобового столкновения (FCM)
и системы предотвращения попутных
столкновений с ультразвуковым датчиком
(UMS)», стр. 6-145.
Тип экранаПричинаРекомендуемый способ устранения
Page 168 of 666

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
5-46Органы управления и контрольно-измерительные приборы
5
Если при включенной системе
предотвращения попутных
столкновений включить режим 4LLc
системы полного привода Super select
4WD II, система UMS автоматически
выключится.
При включенном режиме 4LLc системы
полного привода Super select 4WD II
систему UMS нельзя включить даже
нажатием на кнопку включения и
выключения системы смягчения
последствий лобового столкновения
(FCM) и системы предотвращения
попутных столкновений с
ультразвуковым датчиком (UMS).См. раздел «Система предотвращения
попутных
столкновений с ультразвуковым
датчиком не работает» на стр. 6-154.
Если при включенной системе
предотвращения попутных
столкновений включить блокировку
дифференциала задней оси, система
UMS автоматически выключится.
При включенной блокировке
дифференциала задней оси систему
UMS нельзя включить даже нажатием
на кнопку включения и выключения
системы смягчения последствий
лобового столкновения (FCM) и
системы предотвращения попутных
столкновений с ультразвуковым
датчиком (UMS).См. раздел «Система предотвращения
попутных столкновений с ультразвуковым
датчиком не работает» на стр. 6-154.
Тип экранаПричинаРекомендуемый способ устранения

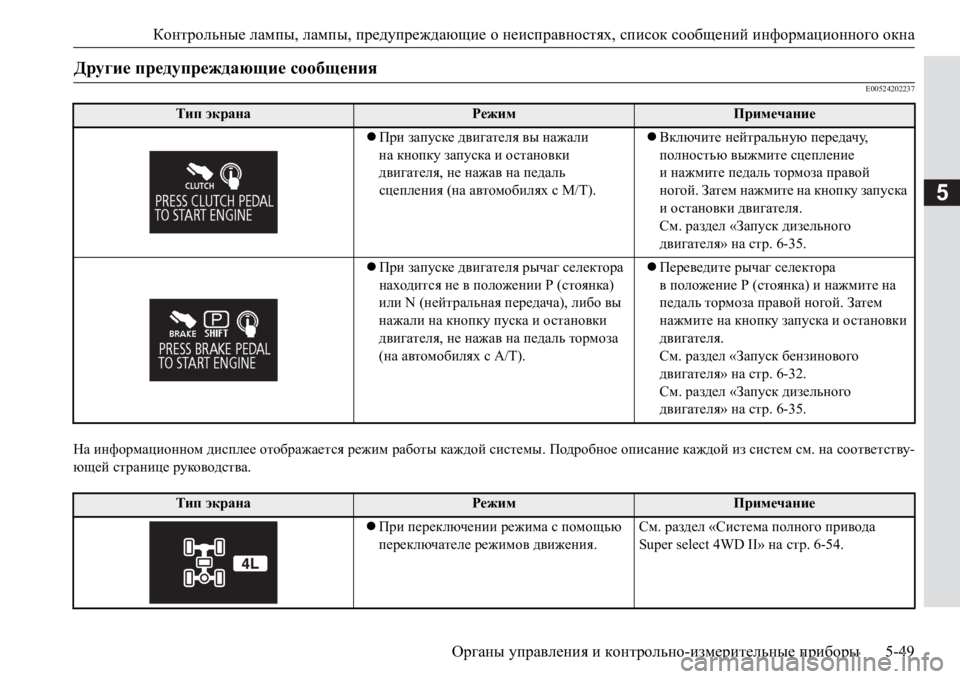

Page 171 of 666

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
Органы управления и контрольно-измерительные приборы5-49
5
E00524202237
На информационном дисплее отображается режим работы каждой системы. Подробное описание каждой из систем см. на соответству-
ющей странице руководства.
Другие предупреждающие сообщения
Тип экранаРежимПримечание
При запуске двигателя вы нажали
на кнопку запуска и остановки
двигателя, не нажав на педаль
сцепления (на автомобилях с M/T).Включите нейтральную передачу,
полностью выжмите сцепление
инажмите педаль тормоза правой
ногой. Затем нажмите на кнопку запуска
и остановки двигателя.
См. раздел «Запуск дизельного
двигателя» на стр. 6-35.
При запуске двигателя рычаг селектора
находится
не в положении Р (стоянка)
или N (нейтральная передача), либо вы
нажали на кнопку пуска и остановки
двигателя, не нажав на педаль тормоза
(на автомобилях с A/T).Переведите рычаг селектора
в положение Р (стоянка) и нажмите на
педаль тормоза правой ногой. Затем
нажмите на кнопку запуска и остановки
двигателя.
См. раздел «Запуск
бензинового
двигателя» на стр. 6-32.
См. раздел «Запуск дизельного
двигателя» на стр. 6-35.
Тип экранаРежимПримечание
При переключении режима с помощью
переключателе режимов движения.См. раздел «Система полного привода
Super select 4WD II» на стр. 6-54.
Page 207 of 666

6
Начало движения и вождение автомобиля
Экономичное вождение.................................................................6-2
Алкоголь, лекарства и управление автомобилем........................6-3
Приемы безопасного вождения.....................................................6-4
Обкатка автомобиля.......................................................................6-5
Стояночный тормоз........................................................................6-7
Стоянка автомобиля.....................................................................6-16
Регулировка рулевой колонки по вылету и углу наклона........6-17
Внутреннее зеркало заднего вида...............................................6-18
Наружные зеркала заднего вида..................................................6-20
Замок зажигания* .........................................................................6-24
Кнопка запуска и остановки двигателя* ....................................6-26
Блокировка рулевого колеса........................................................6-29
Запуск и остановка двигателя......................................................6-31
Фильтр твердых частиц (DPF)* ...................................................6-40
Работа турбонагнетателя*............................................................6-42
Механическая
коробка передач*.................................................6-43
8-ступенчатая A/T с режимом ручного переключения
передач* .........................................................................................6-45
Система полного привода Super select 4WD II ..........................6-54
Внедорожный режим* ..................................................................6-64
Блокировка дифференциала задней оси.....................................6-67
Использование системы полного привода.................................6-74
Проверка и техническое обслуживание автомобиля
после эксплуатации втяжелых условиях...................................6-83
Правила эксплуатации полноприводного автомобиля.............6-83
Торможение...................................................................................6-85
Система помощи при трогании на подъеме...............................6-87Система помощи при спуске по склону (HDC)* ....................... 6-89
Система помощи при экстренном торможении
........................ 6-92
Антиблокировочная система тормозов (ABS)........................... 6-93
Усилитель рулевого управления................................................. 6-96
Динамическая система курсовой устойчивости
и антипробуксовочная система (ASTC) ..................................... 6-97
Система курсовой устойчивости прицепа (TSA) .................... 6-103
Круиз-контроль* ......................................................................... 6-104
Система адаптивного круиз-контроля (ACC)* ........................ 6-110
Система ограничения скорости*............................................... 6-130
Система смягчения последствий
лобового столкновения (FCM)* ................................................ 6-139
Система предотвращения попутных столкновений
с ультразвуковым датчиком (UMS)* ........................................ 6-148
Система предупреждения о наличии препятствий
в мертвых зонах (BSW)* ............................................................ 6-155
Система контроля давления в шинах (СКДШ)*...................... 6-160
Система ультразвуковых датчиков* ......................................... 6-167
Система помощи при парковке* ............................................... 6-173
Видеокамера заднего вида* ....................................................... 6-179
Камеры кругового обзора* ........................................................ 6-186
Перевозка грузов........................................................................ 6-200
Буксировка прицепа................................................................... 6-201
Page 260 of 666

Система полного привода Super select 4WD II
6-54Начало движения и вождение автомобиля
6
E00604700187
Чтобы поставить автомобиль на стоянку, полностью остановите
его, до ко н ц а включите стояночный тормоз, а затем переведите
рычаг селектора в положение Р (стоянка).
Перед тем как покинуть автомобиль, обязательно выключите
двигатель и извлеките ключ из замка зажигания.
E00604801954
Если передачи в A/T не переключаются либо автомобиль не
набирает требуемой скорости при трогании на подъем, воз-
можно, в A/T имеется неисправность, которая вызывает срабаты-
вание предохранительного устройства. Незамедлительно
проверьте автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
E00605701309
Переключение с заднего привода на полный и обратно осущест-
вляется с помощью переключателя режимов движения (А). С его
помощью можно включать режим, соответствующий дорожным
условиям. Положение переключателя режимов движения отобра-
жается индикатором режима движения и индикатором полного
привода. См. раздел «Индикатор режимов движения и индикатор
полного привода» на стр. 6-60.
Автомобили с M/T
Стоянка автомобиля
ПРИМЕЧАНИЕ
Останавливая автомобиль на уклоне, обязательно включите стоя-
ночный тормоз, прежде чем переводить рычаг селектора в положе-
ние Р (стоянка). Если перевести рычаг селектора в положение
Р(стоянка), не включая стояночный тормоз, то вывести рычаг
селектора из этого положения может оказаться затруднительным,
для этого потребуется значительное усилие.
Если передачи в А/Т не переключаются
Система полного привода Super select
4WD II
Page 261 of 666

Система полного привода Super select 4WD II
Начало движения и вождение автомобиля6-55
6
Автомобили с A/T
E00605801456
Переключатель режимов движения,
индикатор режимов движения и индикатор
полного привода
Положения
переключателя
режимов движенияИндикатор
режимов движения
и индикатор
полного привода
Условия движения
2HПривод
на задние
кол е с аДвижение по дороге
с сухим и твердым
покрытием.
4HПостоянный
полный
приводОсновное
положение системы
полного привода
Super Select 4WD II.
Движение по сухой
дороге с твердым
покрытием или по
скользкой дороге.
4HLcВключен
полный
привод
и блокировка
межосевого
дифферен-
циалаПри движении
по плохим дорогам,
снегу или песку.
