Pleje af bilen159
Nærlys udvendig pære (1).
Fjernlys inderste pære (2).
Nærlys (1) 1. Drej kappen mod uret, og tag den
af.2. Tryk på klipsen og pæreholderen.
Tag pæreholderen med pæren ud
af reflektoren.
3. Adskil pæren fra pæreholderen, og udskift pæren.
4. Før pæreholderen med klipsen nedad og klik den på plads inde i
reflektoren.
5. Monter dæksel.
Fjernlys (2)
1. Drej kappen mod uret, og tag den
af.

160Pleje af bilen
2.Tryk på klipsen og pæreholderen.
Tag pæreholderen med pæren ud
af reflektoren.
3. Adskil pæren fra pæreholderen, og udskift pæren.
4. Før pæreholderen med klipsen opad og klik den på plads inde i
reflektoren.
5. Monter dæksel.
Parkeringslys/kørelys (3)Version med pære
1. Drej pærefatningen (3) mod uret, indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af lygtehu‐
set.2. Tag pæren ud af fatningen ved at trække.
3. Udskift og indsæt en ny pære i fat‐
ningen.
4. Indsæt pærefatningen i lygtehu‐ set og drej den med uret.
Uplevel-version med lysemitterende
diode (LED)
Lysdioder kan ikke udskiftes. Søg
hjælp hos et værksted i tilfælde af de‐
fekte lysdioder.

Pleje af bilen161Forreste blinklys
1.Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Baglygter
1. Frigør dækslet i den relevante side og fjern det.

162Pleje af bilen
Version med subwooferboks: af‐
montér bagagerummets gulvaf‐
dækning i højre side fjernes også værktøjskassen for at få adgang
til afdækningen 3 65.
Version med opbevaringsboks:
afmonter opbevaringsboksen for
at få adgang til afdækningen 3 63.
2. Skru plastfastspændingsmøtrik‐
ken ud med håndkraft på den ind‐
vendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække ud:
Blinklyspære 1
Baglygtepære 2
Baglygtepære / Stoplygtepære 3
Version med lysdiode (LED)
Kun blinklys 1 kan skiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Sørg
for, at ledningerne forbliver i ka‐
belrørene.

Pleje af bilen163
Montér lygteenheden med holde‐
stifterne i fordybningerne på bi‐
lens karosseri og spænd fastgø‐
relsesmøtrikken fra den indven‐
dige side af lastrummet. Træk den runde pakning over udsparingen i
lygtehuset.
Luk dækslet og sæt det på plads.
Baklygte/tågebaglygte
Baklyset er placeret i højre side af ko‐
fangeren, og tågebaglygten er place‐
ret i venstre side af kofangeren på
venstrestyrede modeller og omvendt
på højrestyrede modeller.
Beskrivelsen af udskiftning af pære er
den samme for begge.
1. Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.

164Pleje af bilen
4. Fjern pæren ved at dreje den ensmule mod uret, og træk den ud.Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Udskift lygteenheden i kofange‐ ren, og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Sideblink Tag lygtehuset ud for at udskifte pæ‐
ren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret og tag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

Pleje af bilen165
2.Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.
4. Træk pæren ud af pæreholderen og udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Indsæt lygte i kofangeren og lad den gå i hak.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Loftslys, omgivelseslys,
"starlight"-panel
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ■ fortil i venstre side af motorrummet,
■ i venstrestyrede biler bag lyskon‐ takten, eller i højrestyrede biler,
bag handskerummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.

166Pleje af bilen

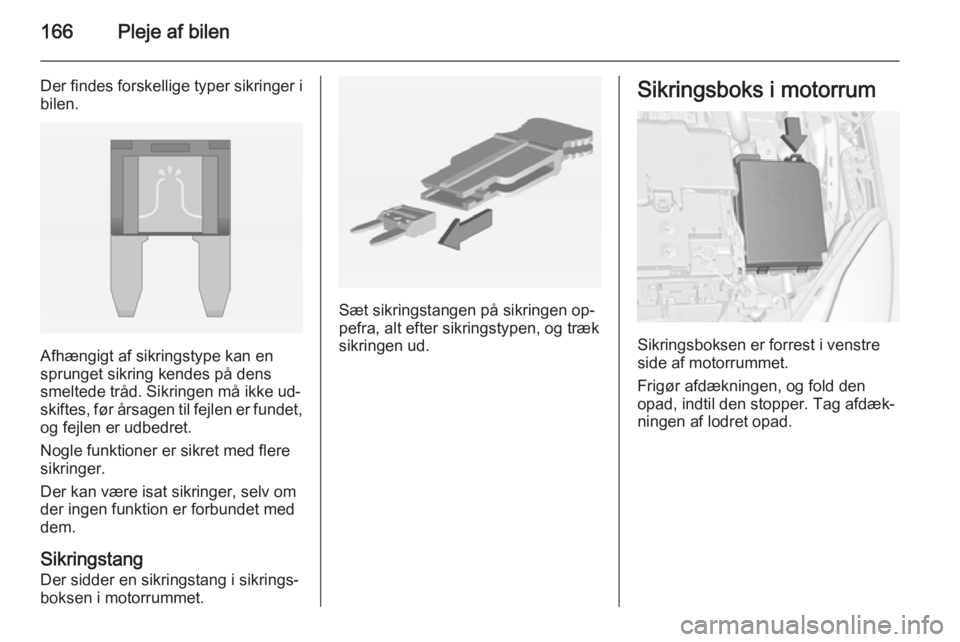

Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra, alt efter sikringstypen, og træk
sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen167
Nr.Strømkreds1–2Sidespejlskontakt3Karrosseristyreenhed4Karrosseristyreenhed5ABS6Kørelys, venstre7–8Karrosseristyreenhed9Bilbatterisensor10Lyslængderegulering, TPMS11Bagrudevisker12Rude, afdugning13Kørelys, højre14Spejl, afdugning15–16LPG-system17BakspejlNr.Strømkreds18Motorstyreenhed19Brændstofpumpe20–21Indsprøjtningsspole22–23Indsprøjtningssystem24Sprinklersystem25Lygter26Motorstyreenhed27–28Motorstyreenhed29Motorstyreenhed30–31Venstre forlygte32Højre forlygte33Motorstyreenhed34Horn

168Pleje af bilen
Nr.Strømkreds35Kobling36–Nr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Instrumentbræt5–6–7–8Køleblæser lav9Køleblæser høj10Køleblæser11Starter
Når de defekte sikringer er skiftet, luk‐kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag lyskontakten i instru‐
mentpanelet.
Hold fat i håndtaget, træk og vip lys‐
kontakten ned.
