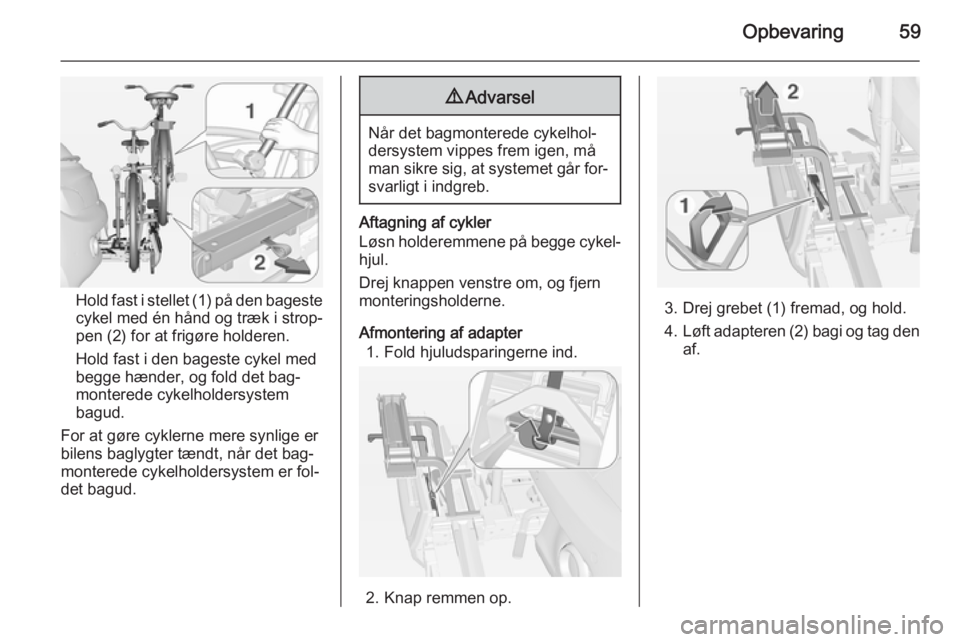

Opbevaring59
Hold fast i stellet (1) på den bageste
cykel med én hånd og træk i strop‐
pen (2) for at frigøre holderen.
Hold fast i den bageste cykel med
begge hænder, og fold det bag‐
monterede cykelholdersystem
bagud.
For at gøre cyklerne mere synlige er
bilens baglygter tændt, når det bag‐
monterede cykelholdersystem er fol‐ det bagud.
9 Advarsel
Når det bagmonterede cykelhol‐
dersystem vippes frem igen, må
man sikre sig, at systemet går for‐
svarligt i indgreb.
Aftagning af cykler
Løsn holderemmene på begge cykel‐
hjul.
Drej knappen venstre om, og fjern
monteringsholderne.
Afmontering af adapter 1. Fold hjuludsparingerne ind.
2. Knap remmen op.
3. Drej grebet (1) fremad, og hold.
4. Løft adapteren (2) bagi og tag den
af.

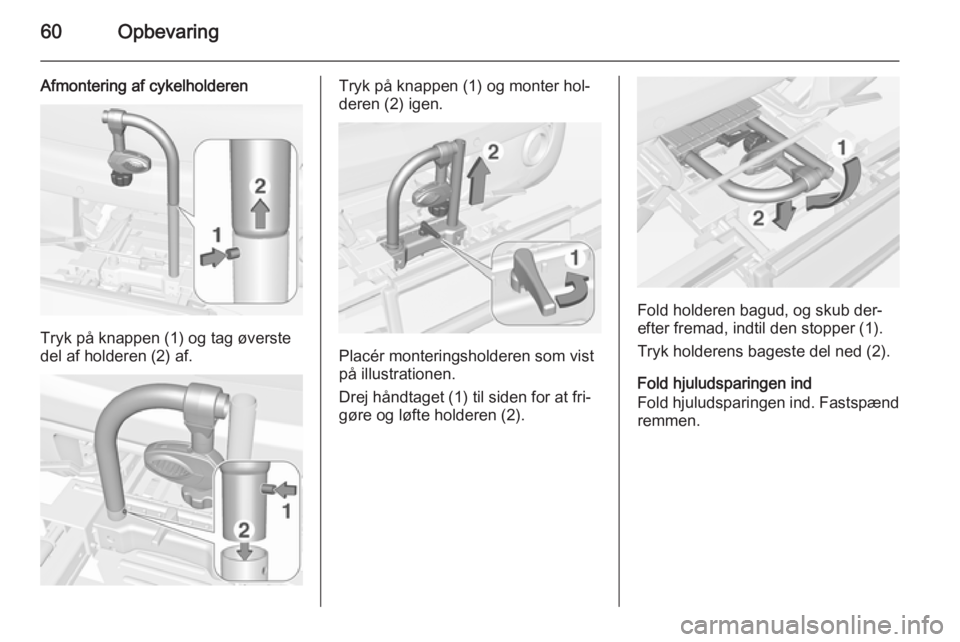

60Opbevaring
Afmontering af cykelholderen
Tryk på knappen (1) og tag øverste
del af holderen (2) af.
Tryk på knappen (1) og monter hol‐
deren (2) igen.
Placér monteringsholderen som vist
på illustrationen.
Drej håndtaget (1) til siden for at fri‐
gøre og løfte holderen (2).
Fold holderen bagud, og skub der‐
efter fremad, indtil den stopper (1).
Tryk holderens bageste del ned (2).
Fold hjuludsparingen ind
Fold hjuludsparingen ind. Fastspænd remmen.

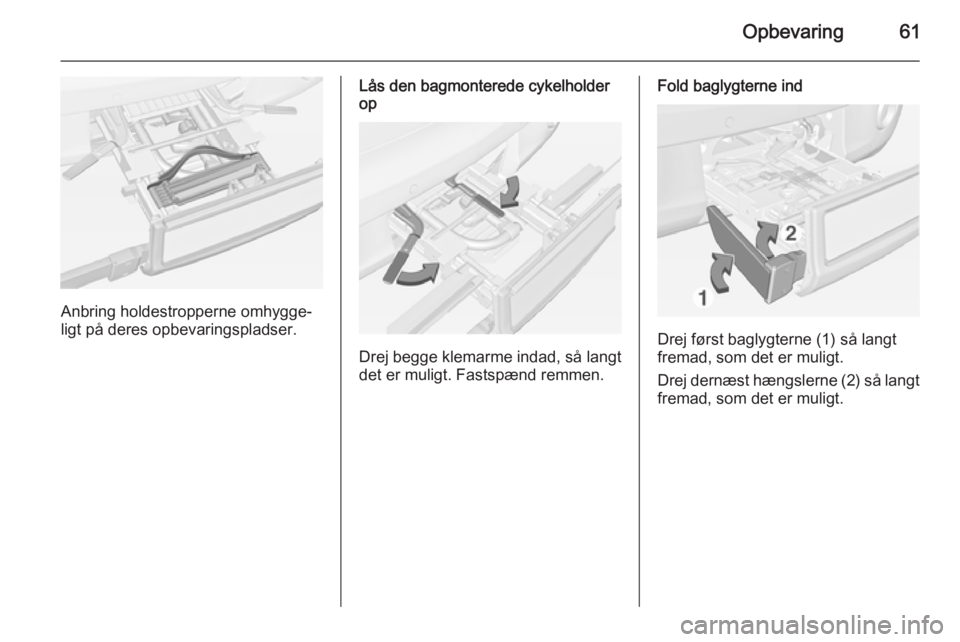

Opbevaring61
Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt. Fastspænd remmen.
Fold baglygterne ind
Drej først baglygterne (1) så langt
fremad, som det er muligt.
Drej dernæst hængslerne (2) så langt
fremad, som det er muligt.

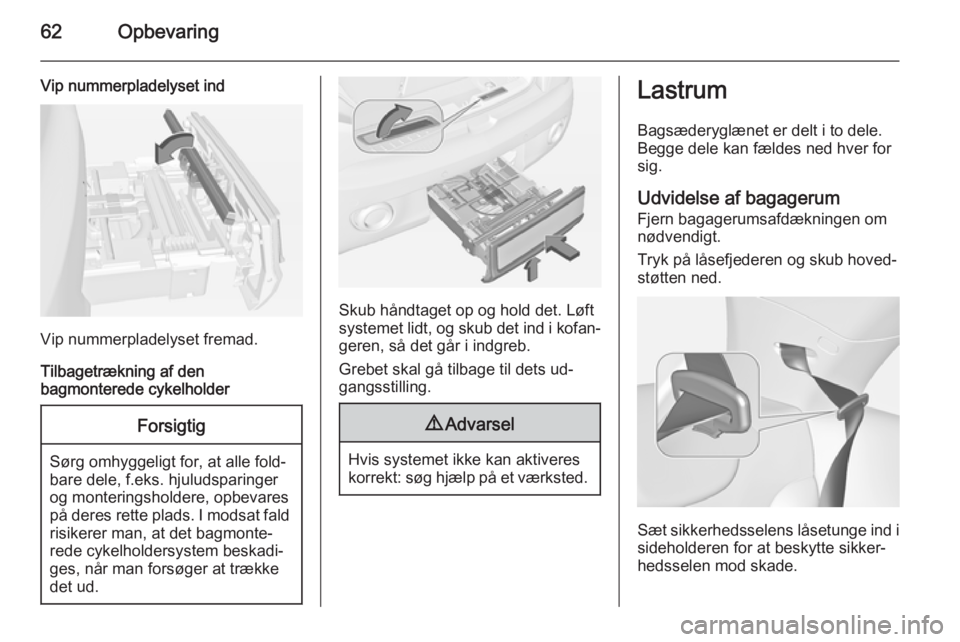

62Opbevaring
Vip nummerpladelyset ind
Vip nummerpladelyset fremad.
Tilbagetrækning af den
bagmonterede cykelholder
Forsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.
Skub håndtaget op og hold det. Løft systemet lidt, og skub det ind i kofan‐
geren, så det går i indgreb.
Grebet skal gå tilbage til dets ud‐
gangsstilling.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Bagsæderyglænet er delt i to dele.
Begge dele kan fældes ned hver for
sig.
Udvidelse af bagagerum Fjern bagagerumsafdækningen om
nødvendigt.
Tryk på låsefjederen og skub hoved‐
støtten ned.
Sæt sikkerhedsselens låsetunge ind i
sideholderen for at beskytte sikker‐
hedsselen mod skade.

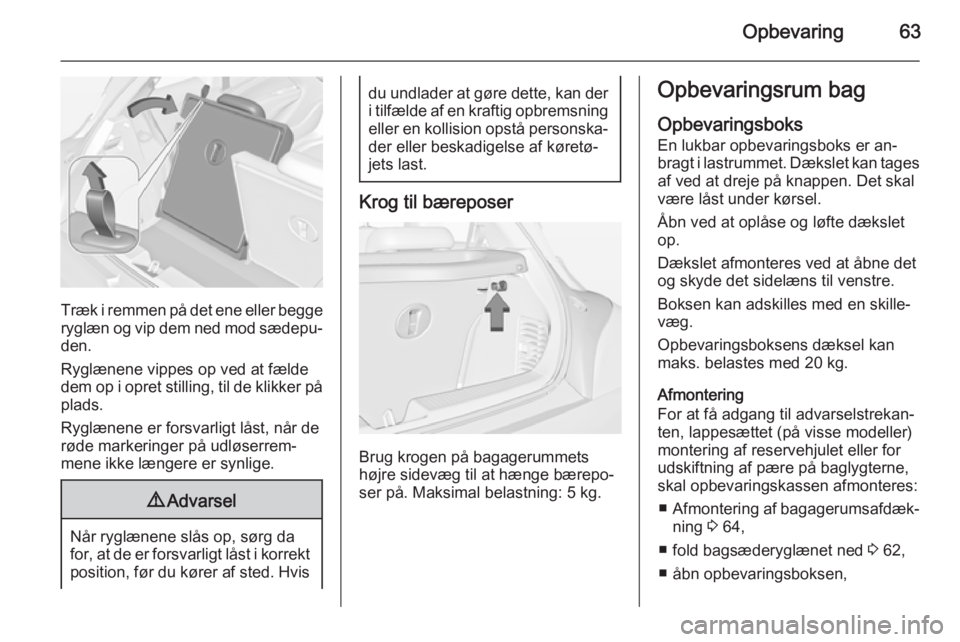

Opbevaring63
Træk i remmen på det ene eller beggeryglæn og vip dem ned mod sædepu‐
den.
Ryglænene vippes op ved at fælde
dem op i opret stilling, til de klikker på plads.
Ryglænene er forsvarligt låst, når de
røde markeringer på udløserrem‐
mene ikke længere er synlige.
9 Advarsel
Når ryglænene slås op, sørg da
for, at de er forsvarligt låst i korrekt
position, før du kører af sted. Hvis
du undlader at gøre dette, kan der
i tilfælde af en kraftig opbremsning eller en kollision opstå personska‐
der eller beskadigelse af køretø‐
jets last.
Krog til bæreposer
Brug krogen på bagagerummets
højre sidevæg til at hænge bærepo‐
ser på. Maksimal belastning: 5 kg.
Opbevaringsrum bag
Opbevaringsboks
En lukbar opbevaringsboks er an‐
bragt i lastrummet. Dækslet kan tages af ved at dreje på knappen. Det skal
være låst under kørsel.
Åbn ved at oplåse og løfte dækslet
op.
Dækslet afmonteres ved at åbne det
og skyde det sidelæns til venstre.
Boksen kan adskilles med en skille‐
væg.
Opbevaringsboksens dæksel kan
maks. belastes med 20 kg.
Afmontering
For at få adgang til advarselstrekan‐
ten, lappesættet (på visse modeller)
montering af reservehjulet eller for
udskiftning af pære på baglygterne,
skal opbevaringskassen afmonteres:
■ Afmontering af bagagerumsafdæk‐
ning 3 64,
■ fold bagsæderyglænet ned 3 62,
■ åbn opbevaringsboksen,

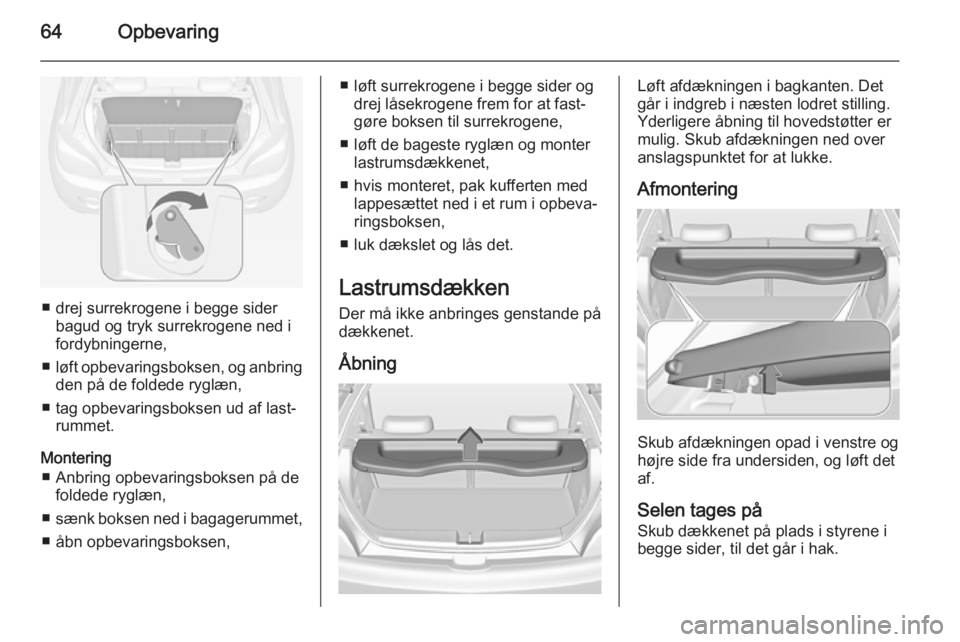

64Opbevaring
■ drej surrekrogene i begge siderbagud og tryk surrekrogene ned i
fordybningerne,
■ løft opbevaringsboksen, og anbring
den på de foldede ryglæn,
■ tag opbevaringsboksen ud af last‐ rummet.
Montering ■ Anbring opbevaringsboksen på de foldede ryglæn,
■ sænk boksen ned i bagagerummet,
■ åbn opbevaringsboksen,
■ løft surrekrogene i begge sider og drej låsekrogene frem for at fast‐
gøre boksen til surrekrogene,
■ løft de bageste ryglæn og monter lastrumsdækkenet,
■ hvis monteret, pak kufferten med lappesættet ned i et rum i opbeva‐
ringsboksen,
■ luk dækslet og lås det.
Lastrumsdækken Der må ikke anbringes genstande på
dækkenet.
ÅbningLøft afdækningen i bagkanten. Det
går i indgreb i næsten lodret stilling.
Yderligere åbning til hovedstøtter er
mulig. Skub afdækningen ned over
anslagspunktet for at lukke.
Afmontering
Skub afdækningen opad i venstre og
højre side fra undersiden, og løft det
af.
Selen tages på
Skub dækkenet på plads i styrene i
begge sider, til det går i hak.

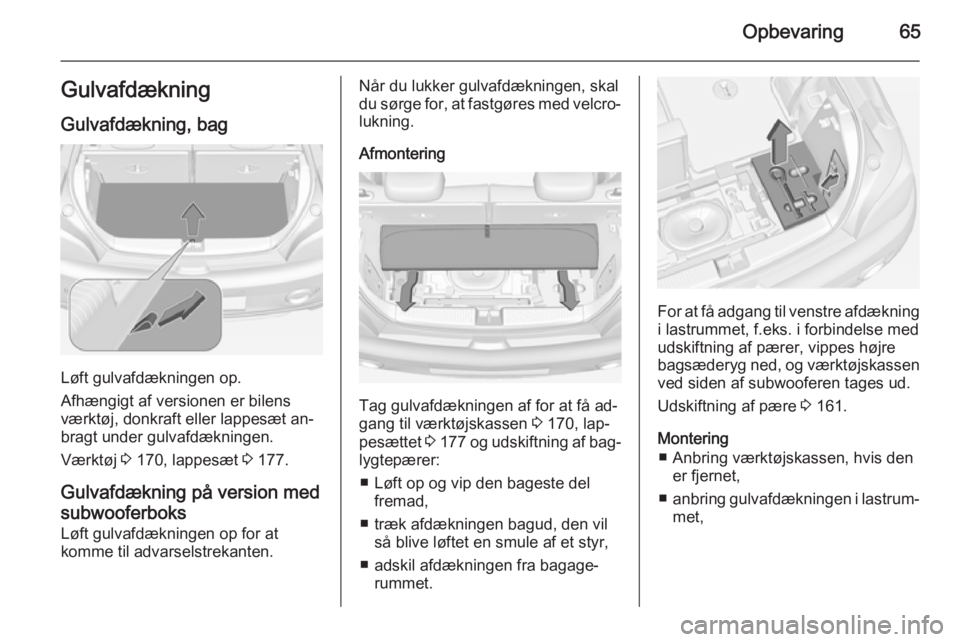

Opbevaring65Gulvafdækning
Gulvafdækning, bag
Løft gulvafdækningen op.
Afhængigt af versionen er bilens
værktøj, donkraft eller lappesæt an‐
bragt under gulvafdækningen.
Værktøj 3 170, lappesæt 3 177.
Gulvafdækning på version med
subwooferboks Løft gulvafdækningen op for at
komme til advarselstrekanten.
Når du lukker gulvafdækningen, skal
du sørge for, at fastgøres med velcro‐
lukning.
Afmontering
Tag gulvafdækningen af for at få ad‐
gang til værktøjskassen 3 170, lap‐
pesættet 3 177 og udskiftning af bag‐
lygtepærer:
■ Løft op og vip den bageste del fremad,
■ træk afdækningen bagud, den vil så blive løftet en smule af et styr,
■ adskil afdækningen fra bagage‐ rummet.
For at få adgang til venstre afdækningi lastrummet, f.eks. i forbindelse med
udskiftning af pærer, vippes højre
bagsæderyg ned, og værktøjskassen
ved siden af subwooferen tages ud.
Udskiftning af pære 3 161.
Montering ■ Anbring værktøjskassen, hvis den er fjernet,
■ anbring gulvafdækningen i lastrum‐
met,

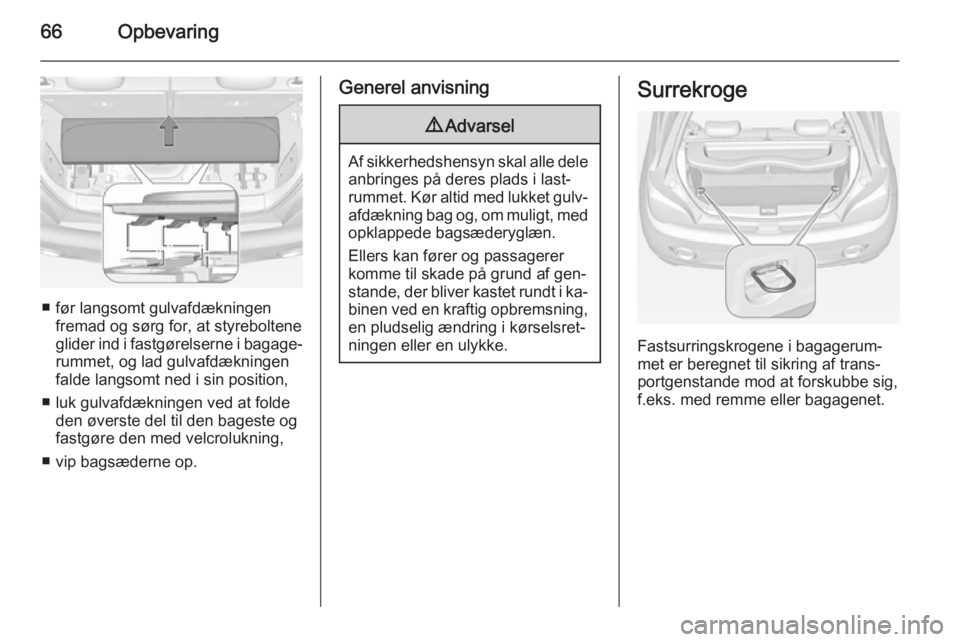

66Opbevaring
■ før langsomt gulvafdækningenfremad og sørg for, at styreboltene
glider ind i fastgørelserne i bagage‐
rummet, og lad gulvafdækningen
falde langsomt ned i sin position,
■ luk gulvafdækningen ved at folde den øverste del til den bageste og
fastgøre den med velcrolukning,
■ vip bagsæderne op.
Generel anvisning9 Advarsel
Af sikkerhedshensyn skal alle dele
anbringes på deres plads i last‐
rummet. Kør altid med lukket gulv‐ afdækning bag og, om muligt, med
opklappede bagsæderyglæn.
Ellers kan fører og passagerer
komme til skade på grund af gen‐
stande, der bliver kastet rundt i ka‐ binen ved en kraftig opbremsning,en pludselig ændring i kørselsret‐
ningen eller en ulykke.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.

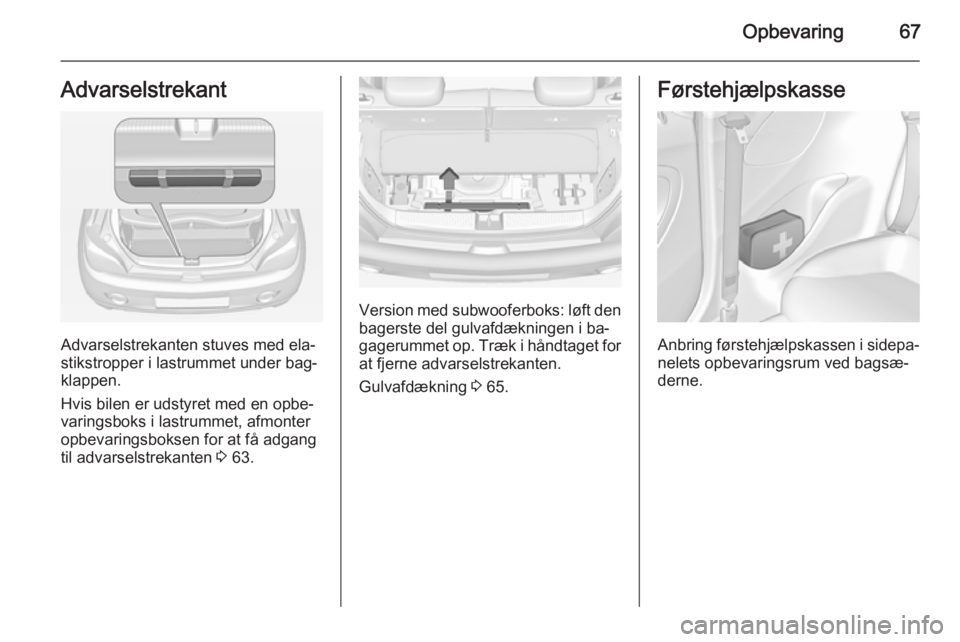

Opbevaring67Advarselstrekant
Advarselstrekanten stuves med ela‐
stikstropper i lastrummet under bag‐
klappen.
Hvis bilen er udstyret med en opbe‐
varingsboks i lastrummet, afmonter
opbevaringsboksen for at få adgang
til advarselstrekanten 3 63.
Version med subwooferboks: løft den
bagerste del gulvafdækningen i ba‐
gagerummet op. Træk i håndtaget for
at fjerne advarselstrekanten.
Gulvafdækning 3 65.
Førstehjælpskasse
Anbring førstehjælpskassen i sidepa‐
nelets opbevaringsrum ved bagsæ‐
derne.

68OpbevaringTagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Montering af tagbagagebærer
Åbn afdækningen fra hvert monte‐
ringssted ved hjælp af en mønt.Læsseinformation
■ Tunge genstande placeres i baga‐ gerummet op mod ryglænene på
bagsæderne. Kontroller, at ryglæ‐
nene er forsvarligt låst. Hvis det er
nødvendigt at stable genstandene,
skal de tungeste genstande an‐
bringes nederst.
■ Genstande fastgøres ved hjælp af fastgøringsremme, der hægtes fast
i fastsurringskrogene 3 66.
■ Brug krogen på bagagerummets
højre sidevæg til at hænge bære‐
poser på. Maksimal belastning:
5 kg.
■ Løse genstande i lastrummet sik‐ res, så de ikke rutsjer rundt.
■ Ved transport af genstande i baga‐ gerummet må bagsæderyglænene
ikke være fældet fremover.
■ Lasten må ikke rage op over ryg‐ lænene.
■ Læg aldrig genstande på bagage‐ rumsafdækningen eller på instru‐mentpanelet, og tildæk ikke føleren oven på instrumentpanelet.
■ Bagage etc. må ikke hindre føre‐ rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse genstande i
kabinen.
