OPEL ADAM 2014.5 Navodila za uporabo Infotainment sistema

Vožnja in rokovanje139
Gumb parkirnega pomočnika in
logika delovanja
Za vključitev in izključitev parkirnega
pomočnika spredaj-zadaj in
naprednega parkirnega pomočnika
se uporablja ista tipka:
S kratkim pritiskom na tipko D se
parkirni pomočnik vključi ali izključi.
Z dolgim pritiskom na tipko D (pribl.
ena sekunda) se vključi ali izključi napredni parkirni pomočnik, glejte
ločen opis.
Logika delovanja gumba pri
upravljanju sistema je naslednja:
■ Če je aktiven samo parkirni pomočnik spredaj-zadaj, se s
kratkim pritiskom izključi parkirni
pomočnik spredaj-zadaj.
■ Če je aktiven samo parkirni pomočnik spredaj-zadaj, se z
dolgim pritiskom vključi napredni
parkirni pomočnik.
■ Če je aktiven samo napredni parkirni pomočnik, se s kratkim
pritiskom vključi parkirni pomočnik
spredaj-zadaj.
■ Če je aktiven samo napredni parkirni pomočnik, se z dolgim
pritiskom izključi napredni parkirni
pomočnik.
■ Če je izbrana prestava za vožnjo naprej ali prosti tek, se s kratkim
pritiskom vključi ali izključi samo
parkirni pomočnik spredaj.
■ Če je izbrana vzvratna prestava, se
s kratkim pritiskom vključi ali izključi parkirni pomočnik spredaj in zadaj.Delovanje
Ko izberete vzvratno prestavo, je
parkirni pomočnik spredaj in zadaj
pripravljen za delovanje.
LED indikator v gumbu D označuje
vključeno stanje parkirnega
pomočnika.
Parkirnega pomočnika spredaj, lahko
s kratkim pritiskom na tipko
parkirnega pomočnika vključite tudi
pri hitrostih do 11 km/h.
Če pritisnete tipko D enkrat na cikel
vžiga, se parkirni pomočnik spredaj
izključi, ko je hitrost višja od 11 km/h.
Funkcija se ponovno vključi, če hitrost vožnje pred tem ni bila višja od
25 km/h. Če je bila pred tem
prekoračena hitrost vožnje 25 km/h,
se sprednji parkirni pomočnik ne
vključi, ko se hitrost zniža pod
11 km/h.
Ko je sistem izključen, LED dioda v
tipki ugasne in na voznikovem
informacijskem zaslonu se pojavi Park Assist Off (parkirni pomočnikizklopljen) .
Sistem se samodejno izključi, ko
vozilo prekorači hitrost 25 km/h.

140Vožnja in rokovanje
Prikaz
Sistem z zvočnimi signali opozori
voznika na potencialno nevarno oviro v razdalji do 1,5 metra za vozilom in
do 1,2 metra pred vozilom. V vozilu se
oglašajo ustrezni zvočni signali
odvisno od tega, na kateri strani je
ovira bliže vozilu. Interval (presledek)
med piski se krajša s krajšanjem
razdalje od ovire. Ko je razdalja med
vozilom in oviro le še približno 30 cm,
postane zvok neprekinjen.
Razen tega se razdalja od ovir
prikaže na voznikovem
informacijskem zaslonu 3 89 ali,
odvisno od izvedbe, na barvnem
informacijskem prikazovalniku 3 93.
Na voznikovem informacijskem
zaslonu se razdalja od ovire pred ali
za vozilom prikazuje s črticami, ki se
spreminjajo odvisno od razdalje.
Na barvnem informacijskem
prikazovalniku se razdalja prikazuje v obliki obarvanih območij pred ali za
vozilom.
Če mora sistem vozila prikazati
sporočila, ki imajo višjo prioriteto,
prikaz razdalje na voznikovem
informacijskem zaslonu določen čas
ni viden. Ko potrdite sporočilo s tipko
SET/CLR na ročici za smernike, se
prikaže nov prikaz razdalje.
Napaka
V primeru napake ali začasnega
nedelovanja sistema, npr. zaradi
močnega zunanjega hrupa ali drugih
motečih dejavnikov, LED dioda v tipki
utripa 3 sekunde in nato ugasne.
Prižge se kontrolna lučka r v
instrumentni plošči 3 87 in pojavi se
sporočilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 95.

Vožnja in rokovanje141

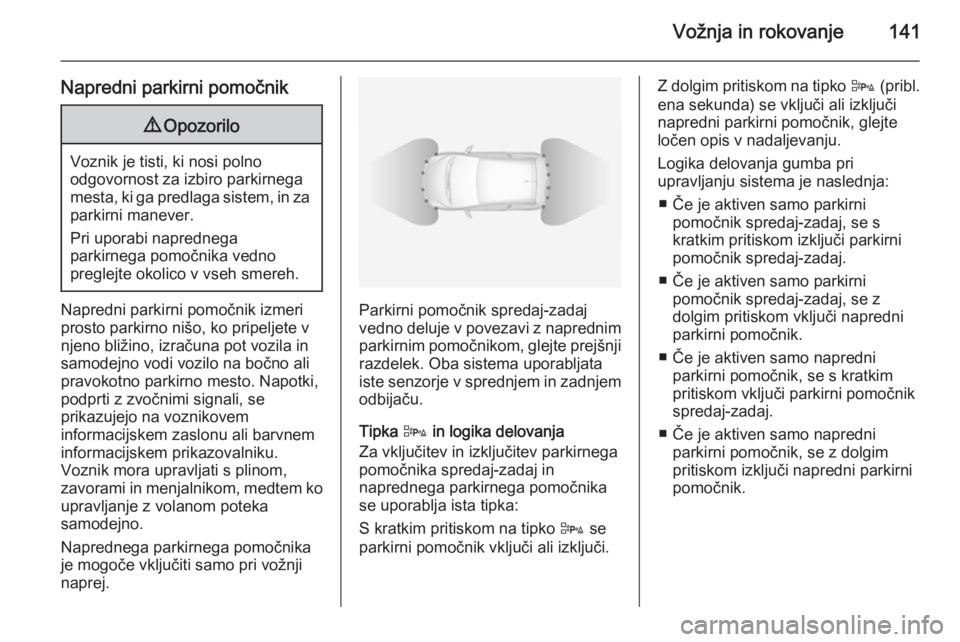

Napredni parkirni pomočnik9Opozorilo
Voznik je tisti, ki nosi polno
odgovornost za izbiro parkirnega
mesta, ki ga predlaga sistem, in za parkirni manever.
Pri uporabi naprednega
parkirnega pomočnika vedno
preglejte okolico v vseh smereh.
Napredni parkirni pomočnik izmeri
prosto parkirno nišo, ko pripeljete v
njeno bližino, izračuna pot vozila in
samodejno vodi vozilo na bočno ali
pravokotno parkirno mesto. Napotki,
podprti z zvočnimi signali, se
prikazujejo na voznikovem
informacijskem zaslonu ali barvnem
informacijskem prikazovalniku.
Voznik mora upravljati s plinom,
zavorami in menjalnikom, medtem ko upravljanje z volanom poteka
samodejno.
Naprednega parkirnega pomočnika
je mogoče vključiti samo pri vožnji
naprej.Parkirni pomočnik spredaj-zadaj
vedno deluje v povezavi z naprednim parkirnim pomočnikom, glejte prejšnji
razdelek. Oba sistema uporabljata iste senzorje v sprednjem in zadnjem odbijaču.
Tipka D in logika delovanja
Za vključitev in izključitev parkirnega pomočnika spredaj-zadaj in
naprednega parkirnega pomočnika
se uporablja ista tipka:
S kratkim pritiskom na tipko D se
parkirni pomočnik vključi ali izključi.
Z dolgim pritiskom na tipko D (pribl.
ena sekunda) se vključi ali izključi
napredni parkirni pomočnik, glejte
ločen opis v nadaljevanju.
Logika delovanja gumba pri
upravljanju sistema je naslednja:
■ Če je aktiven samo parkirni pomočnik spredaj-zadaj, se s
kratkim pritiskom izključi parkirni
pomočnik spredaj-zadaj.
■ Če je aktiven samo parkirni pomočnik spredaj-zadaj, se z
dolgim pritiskom vključi napredni
parkirni pomočnik.
■ Če je aktiven samo napredni parkirni pomočnik, se s kratkim
pritiskom vključi parkirni pomočnik
spredaj-zadaj.
■ Če je aktiven samo napredni parkirni pomočnik, se z dolgim
pritiskom izključi napredni parkirni
pomočnik.

142Vožnja in rokovanje
■ Če je izbrana prestava za vožnjonaprej ali prosti tek, se s kratkim
pritiskom vključi ali izključi samo
parkirni pomočnik spredaj.
■ Če je izbrana vzvratna prestava, se
s kratkim pritiskom vključi ali izključi parkirni pomočnik spredaj in zadaj.
Vklop
Med iskanjem parkirnega mesta
vključite sistem z dolgim pritiskom na tipko D.
Prepoznavanje in pomnjenje sistema
deluje tudi v načinu parkirnega
pomočnika (10 metrov za bočna
parkirna mesta in 6 metrov za
pravokotna parkirna mesta). Z dolgim
pritiskom na tipko D vključite
naprednega parkirnega pomočnika
za začetek manevriranja na parkirno
mesto.
Sistem lahko vklopite samo pri
hitrostih do 30 km/h. Sistem išče parkirno mesto samo pri hitrostih do
30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra pri
bočnem parkiranju in 2,5 metra pri
pravokotnem parkiranju.
Funkcionalnost
Slike prikazujejo prikaze na voznikovem informacijskem zaslonu
in barvnem informacijskem
prikazovalniku.Način z iskanjem parkirnega mesta
Izberite bočno ali pravokotno parkirno mesto s pritiskom tipke SET/CLR na
voznikovem informacijskem zaslonu

Vožnja in rokovanje143

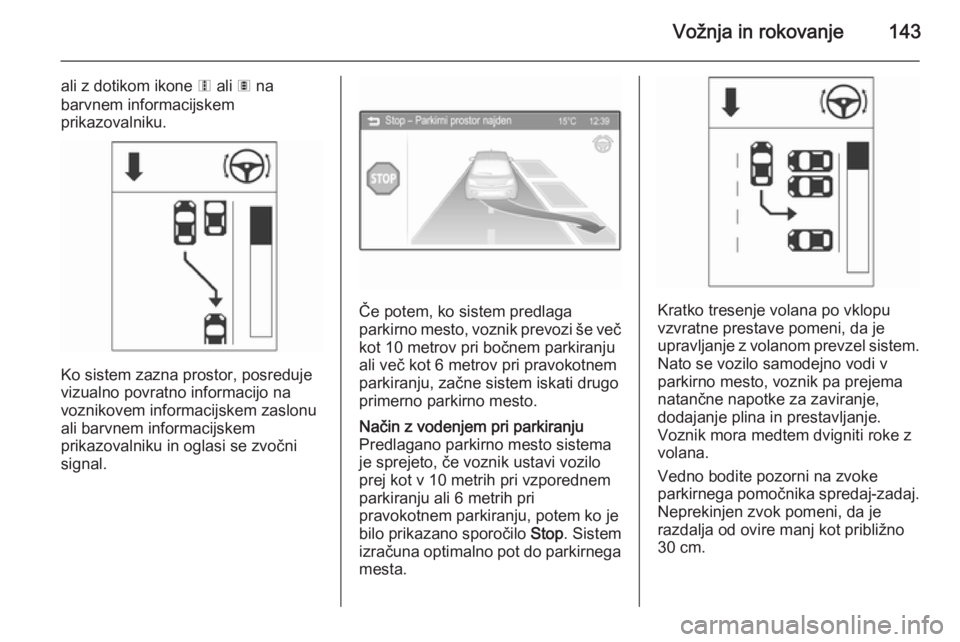

ali z dotikom ikone 6 ali 7 na
barvnem informacijskem
prikazovalniku.
Ko sistem zazna prostor, posreduje
vizualno povratno informacijo na
voznikovem informacijskem zaslonu
ali barvnem informacijskem
prikazovalniku in oglasi se zvočni
signal.
Če potem, ko sistem predlaga
parkirno mesto, voznik prevozi še več
kot 10 metrov pri bočnem parkiranju
ali več kot 6 metrov pri pravokotnem
parkiranju, začne sistem iskati drugo
primerno parkirno mesto.
Način z vodenjem pri parkiranju
Predlagano parkirno mesto sistema
je sprejeto, če voznik ustavi vozilo
prej kot v 10 metrih pri vzporednem
parkiranju ali 6 metrih pri
pravokotnem parkiranju, potem ko je bilo prikazano sporočilo Stop. Sistem
izračuna optimalno pot do parkirnega mesta.
Kratko tresenje volana po vklopu
vzvratne prestave pomeni, da je
upravljanje z volanom prevzel sistem.
Nato se vozilo samodejno vodi v
parkirno mesto, voznik pa prejema
natančne napotke za zaviranje,
dodajanje plina in prestavljanje.
Voznik mora medtem dvigniti roke z
volana.
Vedno bodite pozorni na zvoke
parkirnega pomočnika spredaj-zadaj.
Neprekinjen zvok pomeni, da je
razdalja od ovire manj kot približno
30 cm.

144Vožnja in rokovanje
Če morate kot voznik iz katerega koli
razloga prevzeti nadzor nad volanom,
primite volan le na zunanji strani. V
tem primeru se samodejno
upravljanje z volanom prekine.Indikacije na zaslonu
Navodila na zaslonu prikazujejo:
■ splošne napotke in opozorila,
■ napotek, če je hitrost vožnje pri iskanju parkirnega mesta večja od
30 km/h ali če je med vodenjem
hitrost večja od 8 km/h,
■ zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta,
■ smer vožnje med manevriranjem, ■ zahtevo za prestavljanje nazaj ali naprej,
■ zahtevo za dodajanje plina ali zaviranje,
■ pri nekaterih navodilih se na voznikovem informacijskem
zaslonu prikaže stolpec
napredovanja,■ uspešno parkiranje, po katerem se prikaže simbol in se oglasi zvočni
signal,
■ prekinitev parkirnega manevra.
Izbira bočnega ali pravokotnega
parkiranja
Pri izbiranju parkirnega mesta izberite
bočno ali pravokotno parkiranje spritiskom tipke SET/CLR na ročici za
smernike.
Če je sistem opremljen z barvnim
informacijskim zaslonom, izberite
vrsto parkirnega mesta z dotikom
ikone 6 ali 7.

Vožnja in rokovanje145
Zaslon prikaže vrsto parkirnega
mesta.
Menjava strani parkiranja
Sistem je privzeto nastavljen tako, da
išče parkirno mesto na sovoznikovi
strani. Za zaznavanje parkirnih mest
na voznikovi strani vključite smernik
na voznikovi strani za čas iskanja.
Kakor hitro izključite smernik, začne
sistem iskati nova parkirna mesta na
sovoznikovi strani.
Prednosti pri prikazovanju
Po vključitvi naprednega parkirnega
pomočnika se pojavi sporočilo na
voznikovem informacijskem zaslonu
ali barvnem informacijskem zaslonu.
Sporočila o delovanju vozila, ki imajo
višjo prioriteto, lahko začasno
onemogočijo prikaz sporočil
naprednega parkirnega pomočnika
na voznikovem informacijskem
zaslonu. Po potrditvi sporočila s tipko SET/CLR na ročici za smernike, se
navodila naprednega parkirnega
pomočnika spet prikažejo in parkirni
manever se lahko nadaljuje.
Izklop
Sistem se izključi:
■ dolg pritisk tipke D,
■ po uspešno končanem parkiranju, ■ večja hitrost vožnje od 30 km/h med
iskanjem parkirnega mesta,
■ večja hitrost vožnje od 8 km/h med vodenjem pri parkiranju,
■ zaznan poseg voznika po volanu,■ prekoračeno največje število sprememb prestave menjalnika: 8
parkirnih ciklov pri bočnem
parkiranju ali 5 ciklov pri
pravokotnem parkiranju,
■ z izključitvijo kontakta.
Izključitev s strani voznika ali sistema med manevriranjem bo označena z
Parking Deactivated (parkirni
pomočnik izklopljen) na voznikovem
informacijskem zaslonu ali barvnem
informacijskem prikazovalniku.
Dodatno se oglasi zvočni signal.
Napaka
Na voznikovem informacijskem
zaslonu se lahko pojavi sporočilo, ko:
■ pojav napake v sistemu, ob tem sveti kontrolna lučka r v
armaturni plošči,
■ voznik ni uspešno končal manevriranja,
■ sistem ne deluje,
■ če nastopijo kateri od zgoraj opisanih razlogov za izključitev.

146Vožnja in rokovanje

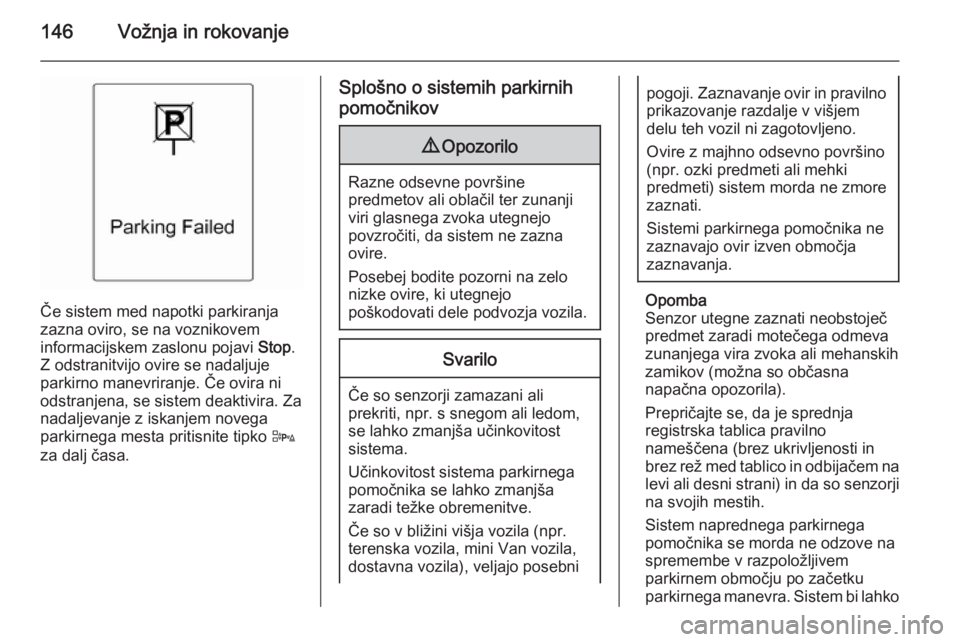

Če sistem med napotki parkiranja
zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira. Za
nadaljevanje z iskanjem novega
parkirnega mesta pritisnite tipko D
za dalj časa.
Splošno o sistemih parkirnih
pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebej bodite pozorni na zelo
nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni
pogoji. Zaznavanje ovir in pravilno prikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Senzor utegne zaznati neobstoječ
predmet zaradi motečega odmeva
zunanjega vira zvoka ali mehanskih
zamikov (možna so občasna
napačna opozorila).
Prepričajte se, da je sprednja
registrska tablica pravilno
nameščena (brez ukrivljenosti in
brez rež med tablico in odbijačem na
levi ali desni strani) in da so senzorji
na svojih mestih.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v razpoložljivem
parkirnem območju po začetku
parkirnega manevra. Sistem bi lahko

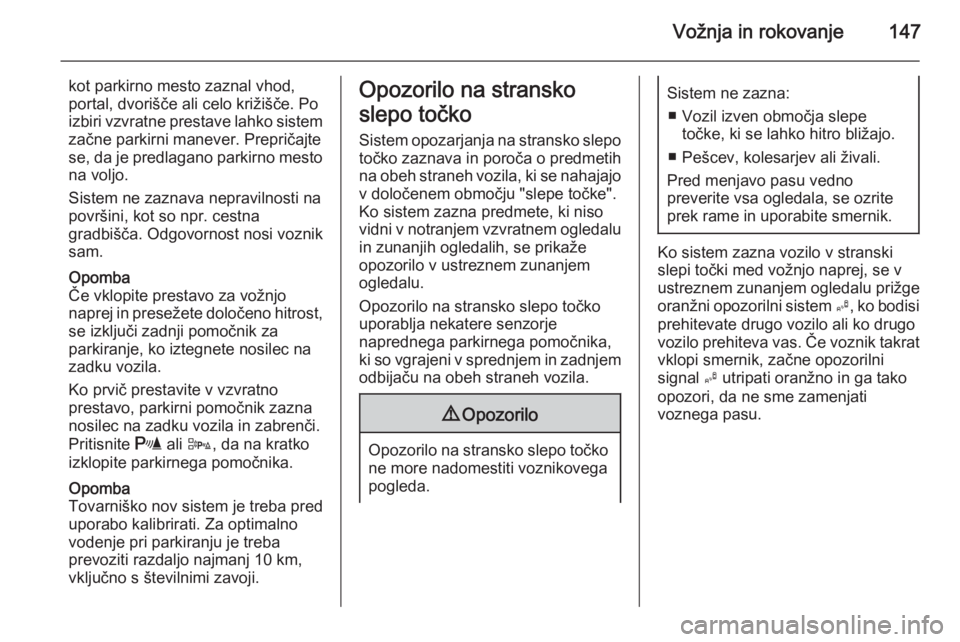

Vožnja in rokovanje147
kot parkirno mesto zaznal vhod,
portal, dvorišče ali celo križišče. Po
izbiri vzvratne prestave lahko sistem začne parkirni manever. Prepričajte
se, da je predlagano parkirno mesto
na voljo.
Sistem ne zaznava nepravilnosti na površini, kot so npr. cestna
gradbišča. Odgovornost nosi voznik
sam.
Opomba
Če vklopite prestavo za vožnjo
naprej in presežete določeno hitrost,
se izključi zadnji pomočnik za
parkiranje, ko iztegnete nosilec na
zadku vozila.
Ko prvič prestavite v vzvratno
prestavo, parkirni pomočnik zazna
nosilec na zadku vozila in zabrenči.
Pritisnite r ali D , da na kratko
izklopite parkirnega pomočnika.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
vodenje pri parkiranju je treba
prevoziti razdaljo najmanj 10 km,
vključno s številnimi zavoji.Opozorilo na stransko
slepo točko Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem
ogledalu.
Opozorilo na stransko slepo točko
uporablja nekatere senzorje
naprednega parkirnega pomočnika, ki so vgrajeni v sprednjem in zadnjem
odbijaču na obeh straneh vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
■ Vozil izven območja slepe točke, ki se lahko hitro bližajo.
■ Pešcev, kolesarjev ali živali.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
oranžni opozorilni sistem B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat
vklopi smernik, začne opozorilni
signal B utripati oranžno in ga tako
opozori, da ne sme zamenjati
voznega pasu.

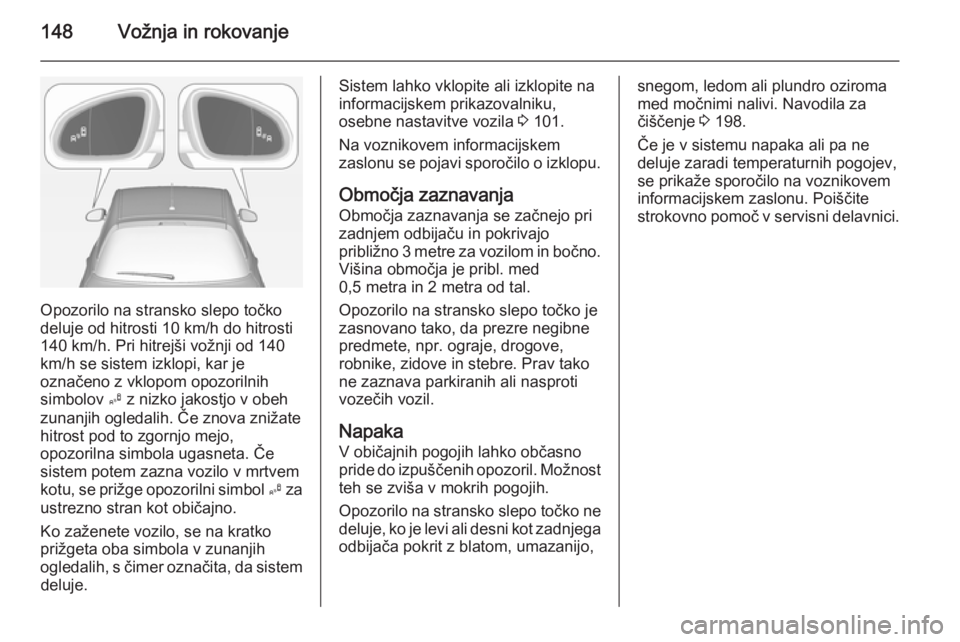

148Vožnja in rokovanje
Opozorilo na stransko slepo točko
deluje od hitrosti 10 km/h do hitrosti
140 km/h. Pri hitrejši vožnji od 140
km/h se sistem izklopi, kar je
označeno z vklopom opozorilnih
simbolov B z nizko jakostjo v obeh
zunanjih ogledalih. Če znova znižate
hitrost pod to zgornjo mejo,
opozorilna simbola ugasneta. Če
sistem potem zazna vozilo v mrtvem
kotu, se prižge opozorilni simbol B za
ustrezno stran kot običajno.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Sistem lahko vklopite ali izklopite na
informacijskem prikazovalniku,
osebne nastavitve vozila 3 101.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Območja zaznavanja Območja zaznavanja se začnejo pri
zadnjem odbijaču in pokrivajo
približno 3 metre za vozilom in bočno.
Višina območja je pribl. med
0,5 metra in 2 metra od tal.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, npr. ograje, drogove,
robnike, zidove in stebre. Prav tako
ne zaznava parkiranih ali nasproti
vozečih vozil.
Napaka
V običajnih pogojih lahko občasno
pride do izpuščenih opozoril. Možnost teh se zviša v mokrih pogojih.
Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjega
odbijača pokrit z blatom, umazanijo,snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za
čiščenje 3 198.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
