Úložná schránka59

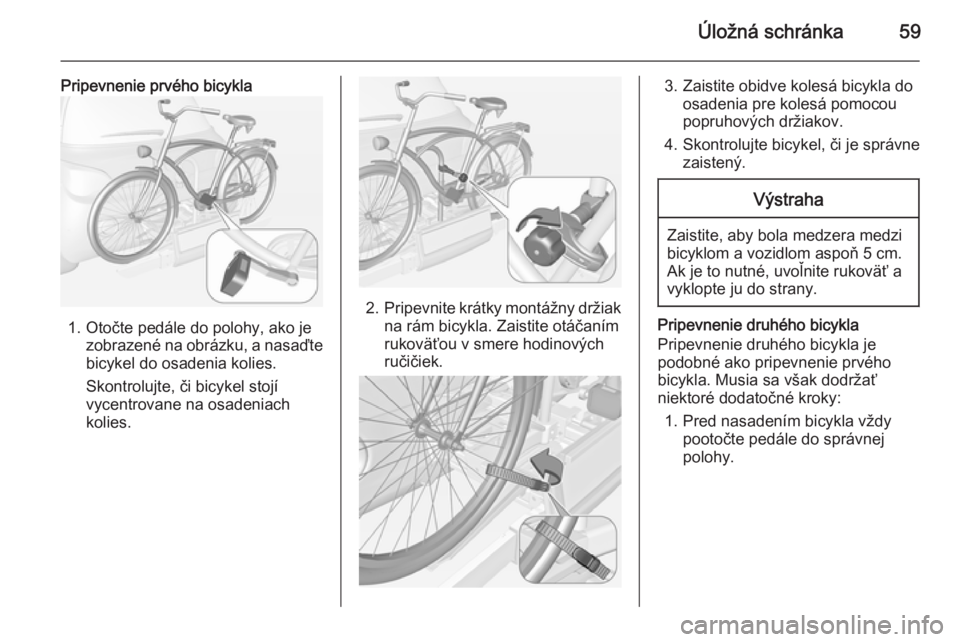

Pripevnenie prvého bicykla
1. Otočte pedále do polohy, ako jezobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie druhého bicykla
Pripevnenie druhého bicykla je
podobné ako pripevnenie prvého
bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy pootočte pedále do správnejpolohy.

60Úložná schránka

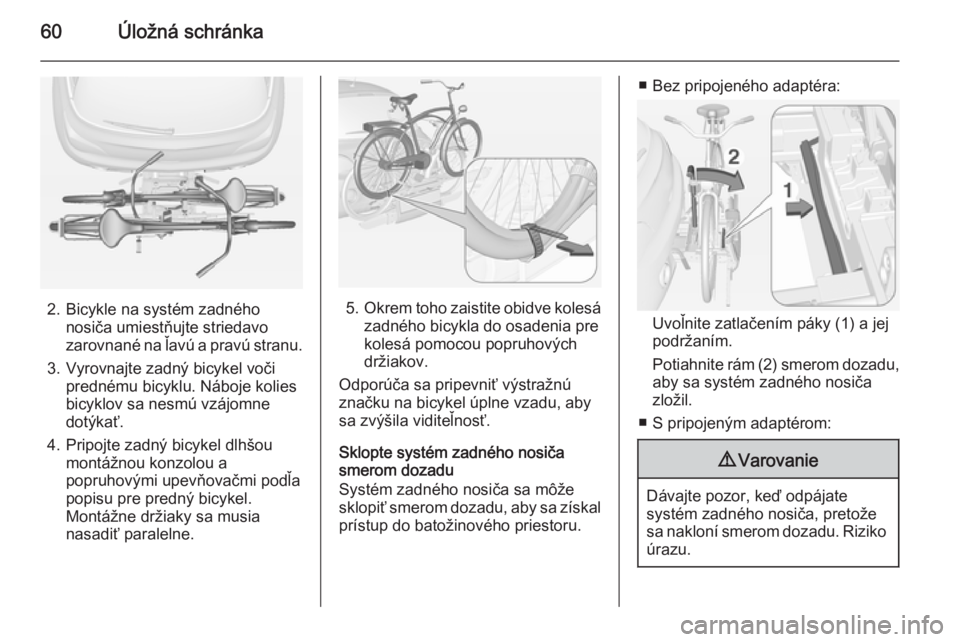

2. Bicykle na systém zadnéhonosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
3. Vyrovnajte zadný bicykel voči prednému bicyklu. Náboje kolies
bicyklov sa nesmú vzájomne
dotýkať.
4. Pripojte zadný bicykel dlhšou montážnou konzolou a
popruhovými upevňovačmi podľa
popisu pre predný bicykel.
Montážne držiaky sa musia
nasadiť paralelne.5. Okrem toho zaistite obidve kolesá
zadného bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky (1) a jej
podržaním.
Potiahnite rám (2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:
9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko
úrazu.

Úložná schránka61

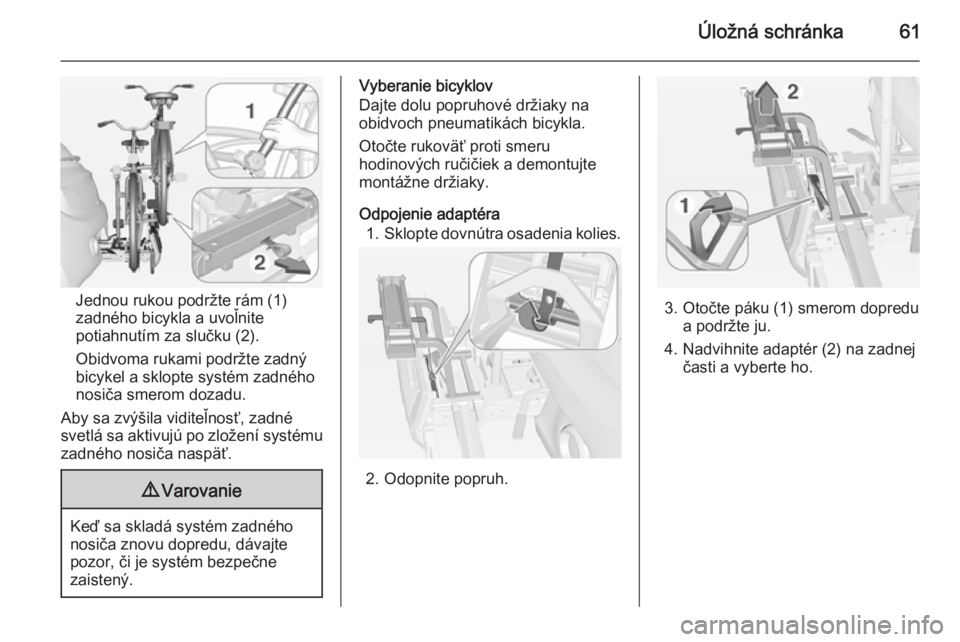

Jednou rukou podržte rám (1)
zadného bicykla a uvoľnite
potiahnutím za slučku (2).
Obidvoma rukami podržte zadný bicykel a sklopte systém zadného
nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.
9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra 1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.

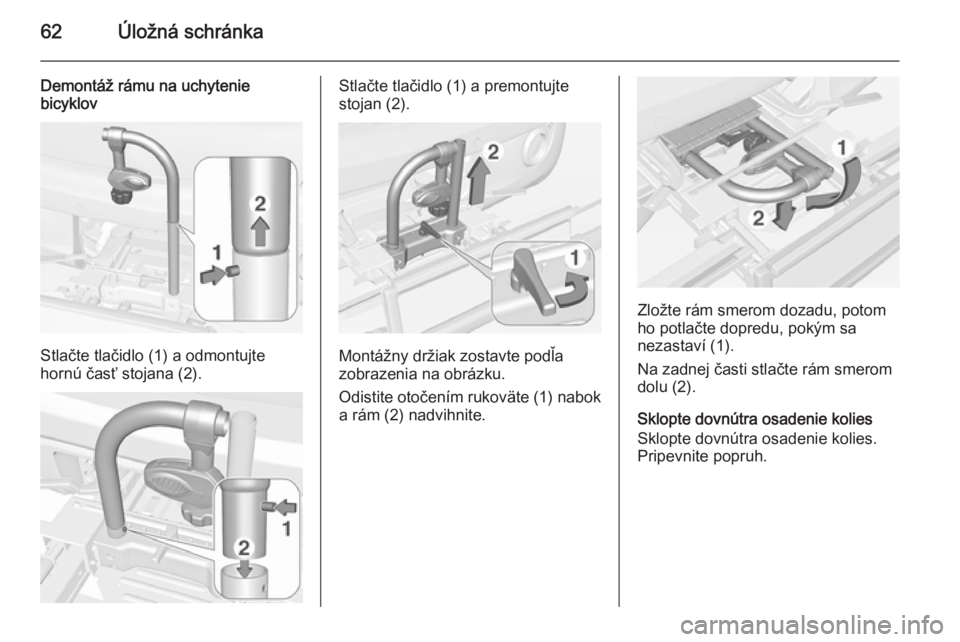

62Úložná schránka
Demontáž rámu na uchytenie
bicyklov
Stlačte tlačidlo (1) a odmontujte
hornú časť stojana (2).
Stlačte tlačidlo (1) a premontujte
stojan (2).
Montážny držiak zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte (1) nabok
a rám (2) nadvihnite.
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom
dolu (2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.

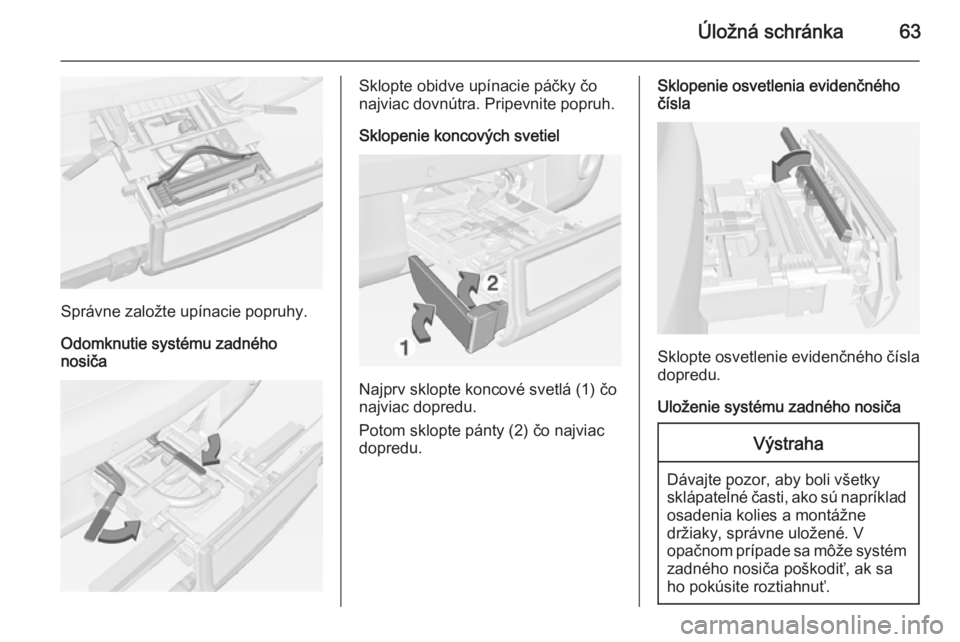

Úložná schránka63
Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra. Pripevnite popruh.
Sklopenie koncových svetiel
Najprv sklopte koncové svetlá (1) čo
najviac dopredu.
Potom sklopte pánty (2) čo najviac
dopredu.
Sklopenie osvetlenia evidenčného
čísla
Sklopte osvetlenie evidenčného čísla
dopredu.
Uloženie systému zadného nosiča
Výstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

64Úložná schránka

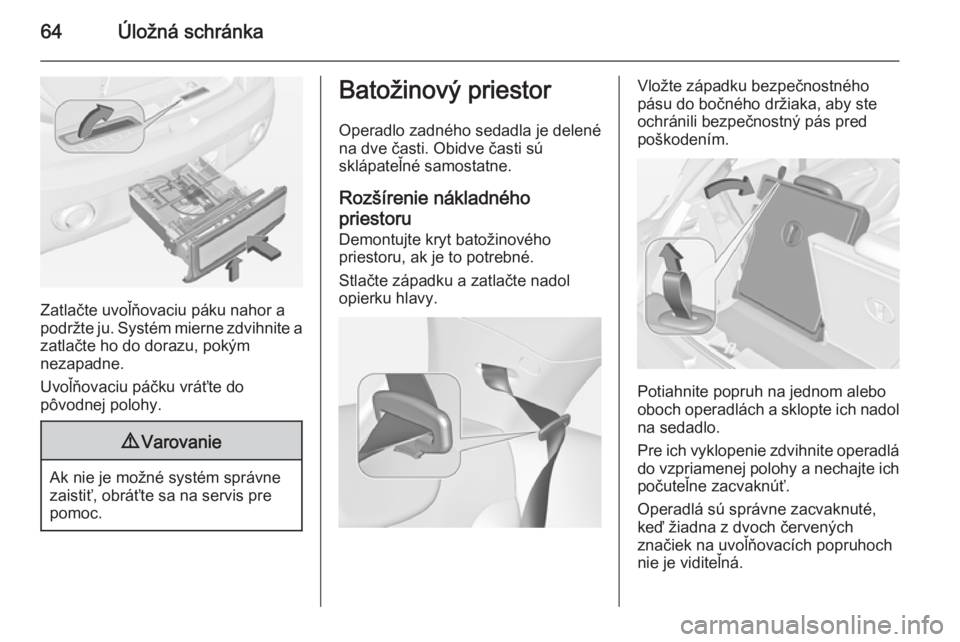

Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém mierne zdvihnite a
zatlačte ho do dorazu, pokým
nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné samostatne.
Rozšírenie nákladného priestoru Demontujte kryt batožinového
priestoru, ak je to potrebné.
Stlačte západku a zatlačte nadol
opierku hlavy.Vložte západku bezpečnostného
pásu do bočného držiaka, aby ste
ochránili bezpečnostný pás pred
poškodením.
Potiahnite popruh na jednom alebo
oboch operadlách a sklopte ich nadol na sedadlo.
Pre ich vyklopenie zdvihnite operadlá do vzpriamenej polohy a nechajte ich
počuteľne zacvaknúť.
Operadlá sú správne zacvaknuté,
keď žiadna z dvoch červených
značiek na uvoľňovacích popruhoch
nie je viditeľná.

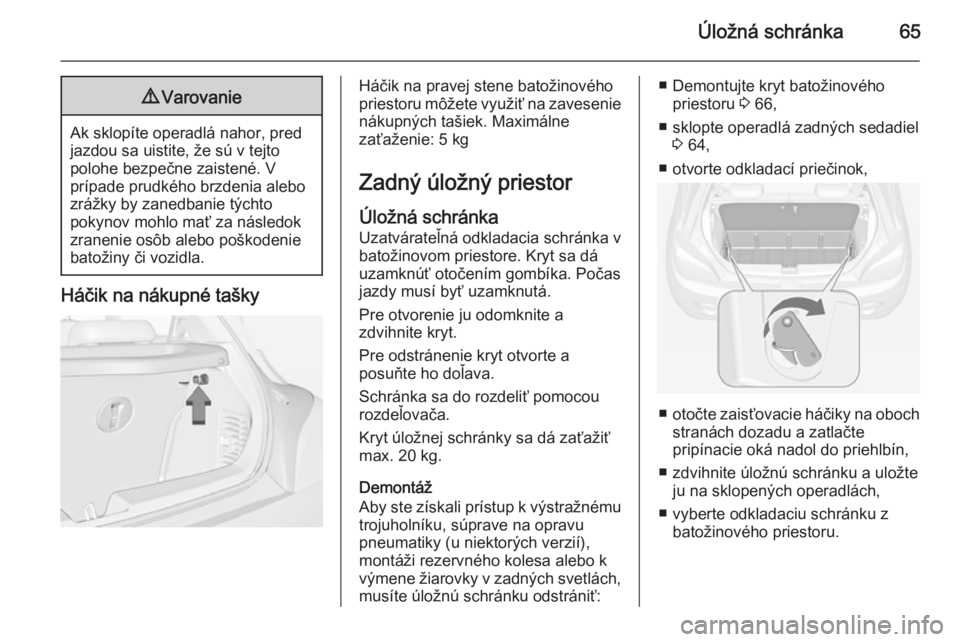

Úložná schránka659Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Háčik na nákupné tašky
Háčik na pravej stene batožinového
priestoru môžete využiť na zavesenie nákupných tašiek. Maximálne
zaťaženie: 5 kg
Zadný úložný priestor
Úložná schránka Uzatvárateľná odkladacia schránka v
batožinovom priestore. Kryt sa dá
uzamknúť otočením gombíka. Počas
jazdy musí byť uzamknutá.
Pre otvorenie ju odomknite a
zdvihnite kryt.
Pre odstránenie kryt otvorte a
posuňte ho doľava.
Schránka sa do rozdeliť pomocou
rozdeľovača.
Kryt úložnej schránky sa dá zaťažiť
max. 20 kg.
Demontáž
Aby ste získali prístup k výstražnému
trojuholníku, súprave na opravu
pneumatiky (u niektorých verzií),
montáži rezervného kolesa alebo k
výmene žiarovky v zadných svetlách,
musíte úložnú schránku odstrániť:■ Demontujte kryt batožinového priestoru 3 66,
■ sklopte operadlá zadných sedadiel 3 64,
■ otvorte odkladací priečinok,
■ otočte zaisťovacie háčiky na oboch
stranách dozadu a zatlačte
pripínacie oká nadol do priehlbín,
■ zdvihnite úložnú schránku a uložte ju na sklopených operadlách,
■ vyberte odkladaciu schránku z batožinového priestoru.

66Úložná schránka

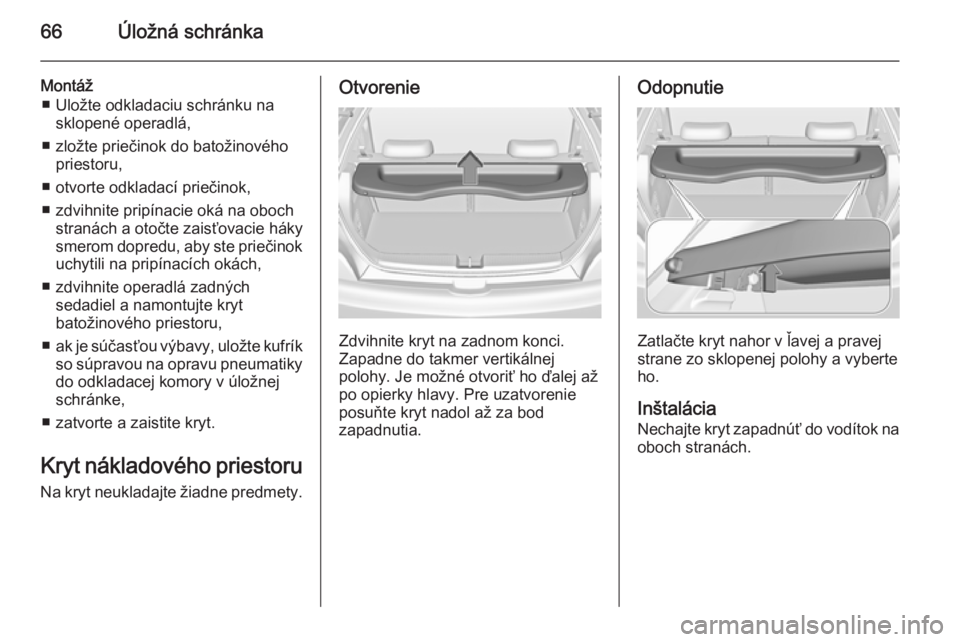

Montáž■ Uložte odkladaciu schránku na sklopené operadlá,
■ zložte priečinok do batožinového priestoru,
■ otvorte odkladací priečinok,
■ zdvihnite pripínacie oká na oboch stranách a otočte zaisťovacie háky
smerom dopredu, aby ste priečinok uchytili na pripínacích okách,
■ zdvihnite operadlá zadných sedadiel a namontujte kryt
batožinového priestoru,
■ ak je súčasťou výbavy, uložte kufrík
so súpravou na opravu pneumatiky do odkladacej komory v úložnej
schránke,
■ zatvorte a zaistite kryt.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.Otvorenie
Zdvihnite kryt na zadnom konci.
Zapadne do takmer vertikálnej
polohy. Je možné otvoriť ho ďalej až
po opierky hlavy. Pre uzatvorenie
posuňte kryt nadol až za bod
zapadnutia.
Odopnutie
Zatlačte kryt nahor v ľavej a pravej
strane zo sklopenej polohy a vyberte ho.
Inštalácia
Nechajte kryt zapadnúť do vodítok na oboch stranách.

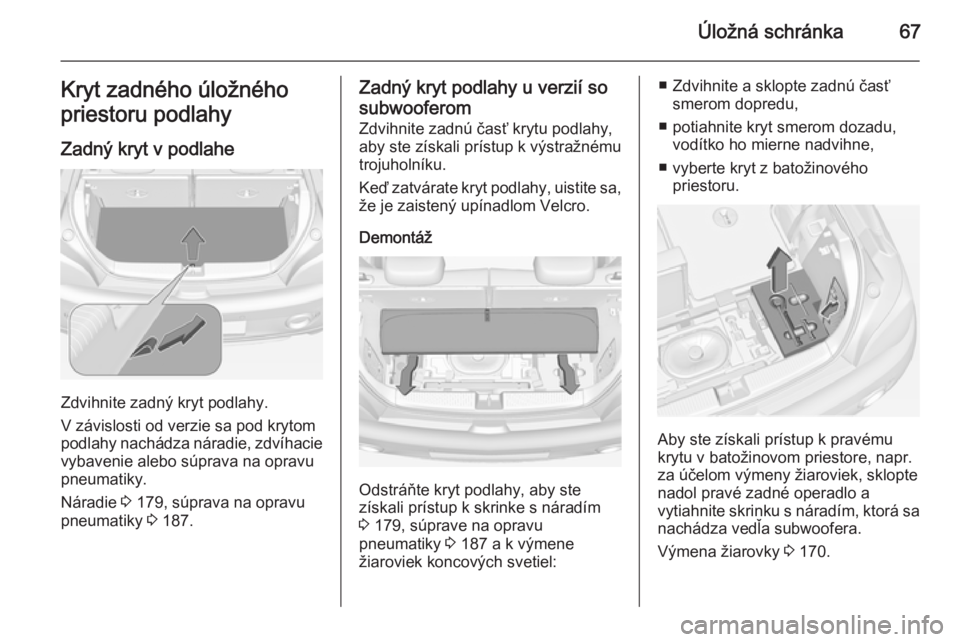

Úložná schránka67Kryt zadného úložného
priestoru podlahy
Zadný kryt v podlahe
Zdvihnite zadný kryt podlahy.
V závislosti od verzie sa pod krytom podlahy nachádza náradie, zdvíhacie vybavenie alebo súprava na opravupneumatiky.
Náradie 3 179, súprava na opravu
pneumatiky 3 187.
Zadný kryt podlahy u verzií so
subwooferom Zdvihnite zadnú časť krytu podlahy,aby ste získali prístup k výstražnému
trojuholníku.
Keď zatvárate kryt podlahy, uistite sa, že je zaistený upínadlom Velcro.
Demontáž
Odstráňte kryt podlahy, aby ste
získali prístup k skrinke s náradím
3 179, súprave na opravu
pneumatiky 3 187 a k výmene
žiaroviek koncových svetiel:
■ Zdvihnite a sklopte zadnú časť smerom dopredu,
■ potiahnite kryt smerom dozadu, vodítko ho mierne nadvihne,
■ vyberte kryt z batožinového priestoru.
Aby ste získali prístup k pravému
krytu v batožinovom priestore, napr.
za účelom výmeny žiaroviek, sklopte
nadol pravé zadné operadlo a
vytiahnite skrinku s náradím, ktorá sa nachádza vedľa subwoofera.
Výmena žiarovky 3 170.

68Úložná schránka

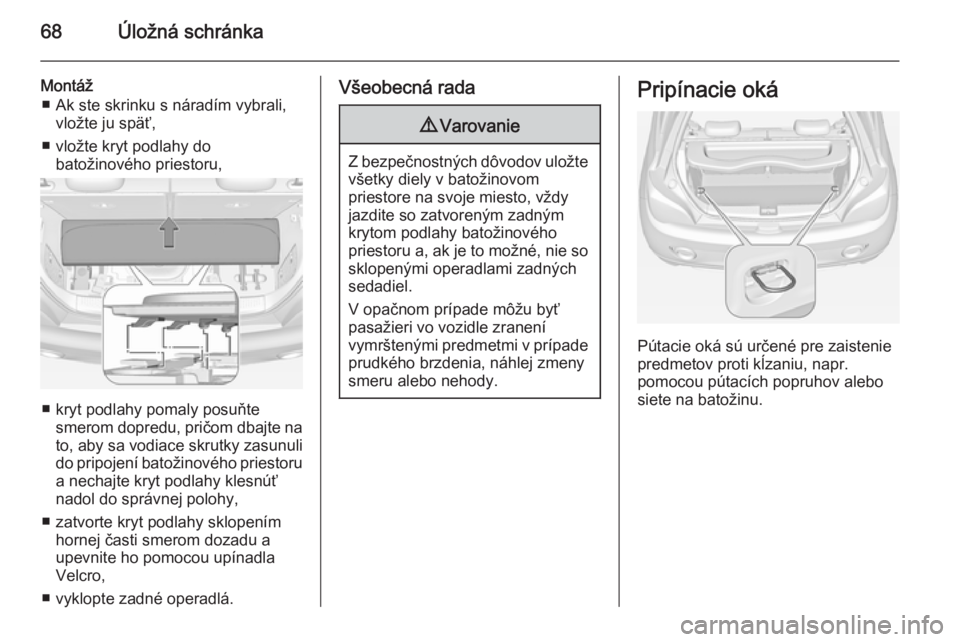

Montáž■ Ak ste skrinku s náradím vybrali, vložte ju späť,
■ vložte kryt podlahy do batožinového priestoru,
■ kryt podlahy pomaly posuňtesmerom dopredu, pričom dbajte nato, aby sa vodiace skrutky zasunuli
do pripojení batožinového priestoru
a nechajte kryt podlahy klesnúť
nadol do správnej polohy,
■ zatvorte kryt podlahy sklopením hornej časti smerom dozadu a
upevnite ho pomocou upínadla
Velcro,
■ vyklopte zadné operadlá.
Všeobecná rada9 Varovanie
Z bezpečnostných dôvodov uložte
všetky diely v batožinovom
priestore na svoje miesto, vždy
jazdite so zatvoreným zadným
krytom podlahy batožinového
priestoru a, ak je to možné, nie so sklopenými operadlami zadných
sedadiel.
V opačnom prípade môžu byť
pasažieri vo vozidle zranení
vymrštenými predmetmi v prípade
prudkého brzdenia, náhlej zmeny smeru alebo nehody.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
