Njega vozila169Stražnja svjetla

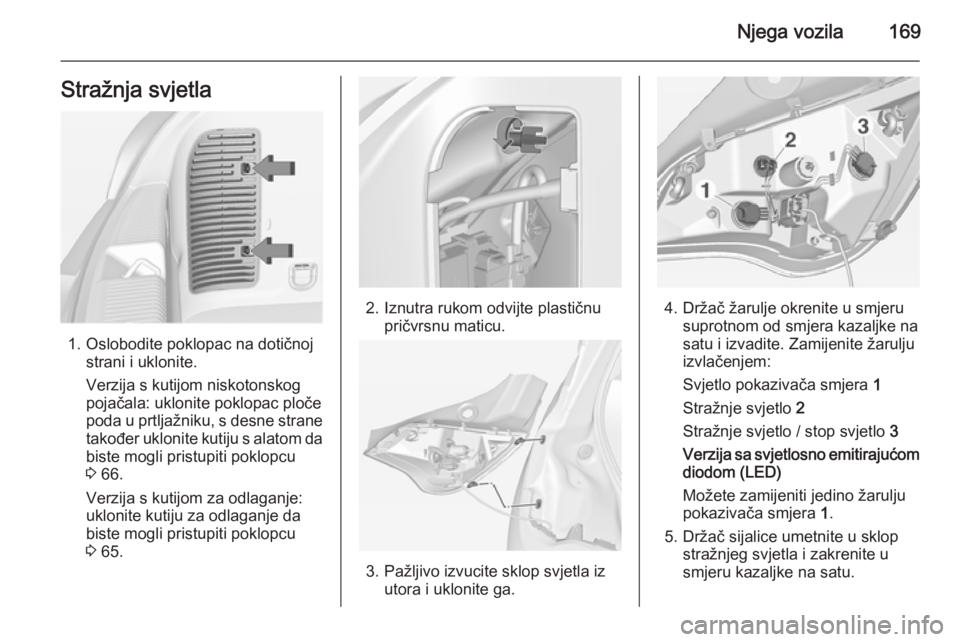

1. Oslobodite poklopac na dotičnojstrani i uklonite.
Verzija s kutijom niskotonskog
pojačala: uklonite poklopac ploče
poda u prtljažniku, s desne strane
također uklonite kutiju s alatom da biste mogli pristupiti poklopcu
3 66.
Verzija s kutijom za odlaganje:
uklonite kutiju za odlaganje da
biste mogli pristupiti poklopcu
3 65.
2. Iznutra rukom odvijte plastičnu
pričvrsnu maticu.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo 2
Stražnje svjetlo / stop svjetlo 3
Verzija sa svjetlosno emitirajućom diodom (LED)
Možete zamijeniti jedino žarulju
pokazivača smjera 1.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.

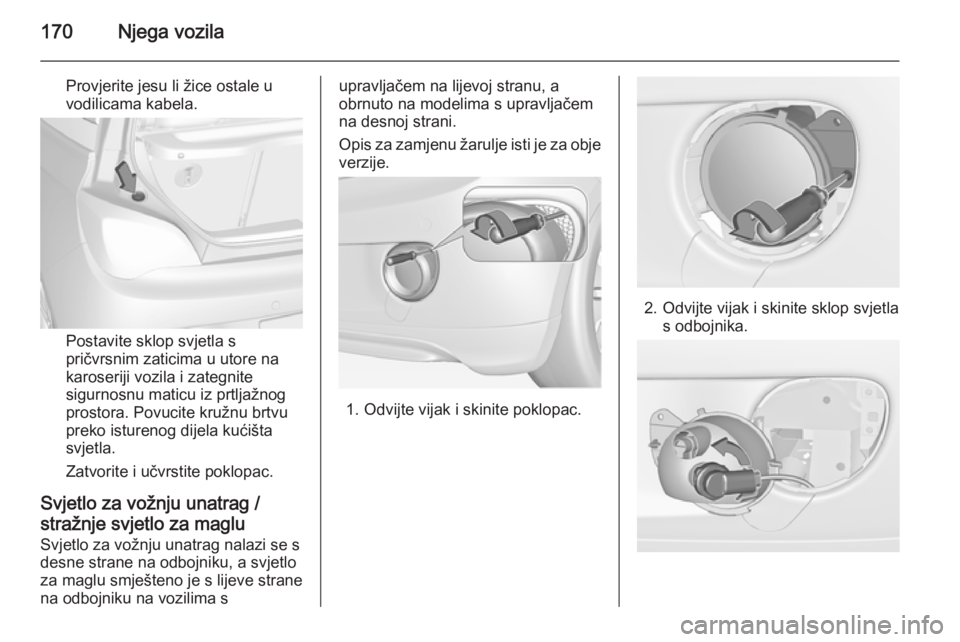

170Njega vozila
Provjerite jesu li žice ostale u
vodilicama kabela.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
sigurnosnu maticu iz prtljažnog
prostora. Povucite kružnu brtvu
preko isturenog dijela kućišta
svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se s
desne strane na odbojniku, a svjetlo
za maglu smješteno je s lijeve strane
na odbojniku na vozilima s
upravljačem na lijevoj stranu, a
obrnuto na modelima s upravljačem
na desnoj strani.
Opis za zamjenu žarulje isti je za obje
verzije.
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.

Njega vozila171
3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.

172Njega vozila
3. Izvucite sijalicu iz držača sijalice izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika Zamjenu sijalica prepustite radionici.
Stropno svjetlo, unutarnja svjetla, stropna ploča sa
svjetlima Zamjenu sijalica prepustite radionici.

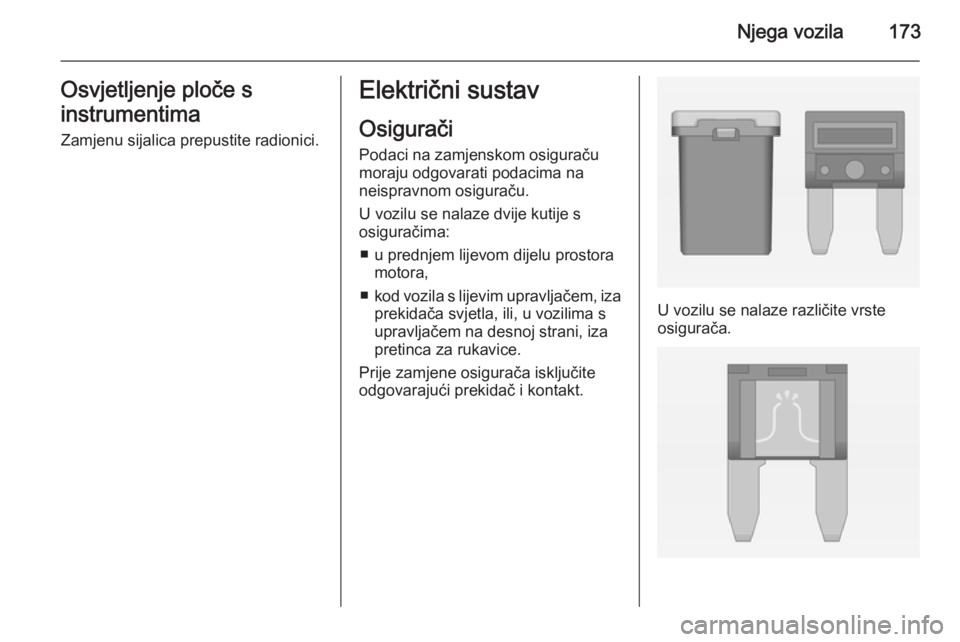

Njega vozila173Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

174Njega vozila
Ovisno o vrsti osigurača, pregorjeliosigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

Njega vozila175
Br.Strujni krug1–2Prekidač vanjskog ogledala3Upravljački modul karoserije4Upravljački modul šasije5ABS6Lijevo dnevno svjetlo7–8Upravljački modul karoserije9Osjetnik akumulatora vozila10Poravnanje farova, TPMS11Stražnji brisač12Odmagljivanje stakala13Desno dnevno svjetlo14Odmagljivanje retrovizora15–16Sustav LPG17Ogledalo u unutrašnjosti18Upravljački modul motoraBr.Strujni krug19Pumpa goriva20–21Zavojnica ubrizgavanja22–23Sustav ubrizgavanja24Sustav pranja25Sustav rasvjete26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Lijevi far32Desni far33Upravljački modul motora34Sirena35Spojka36–

176Njega vozila
Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5–6–7–8Mala brzina hlađenja ventilatora9Velika brzina hlađenja
ventilatora10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza prekidača za svjetla na ploči s
instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

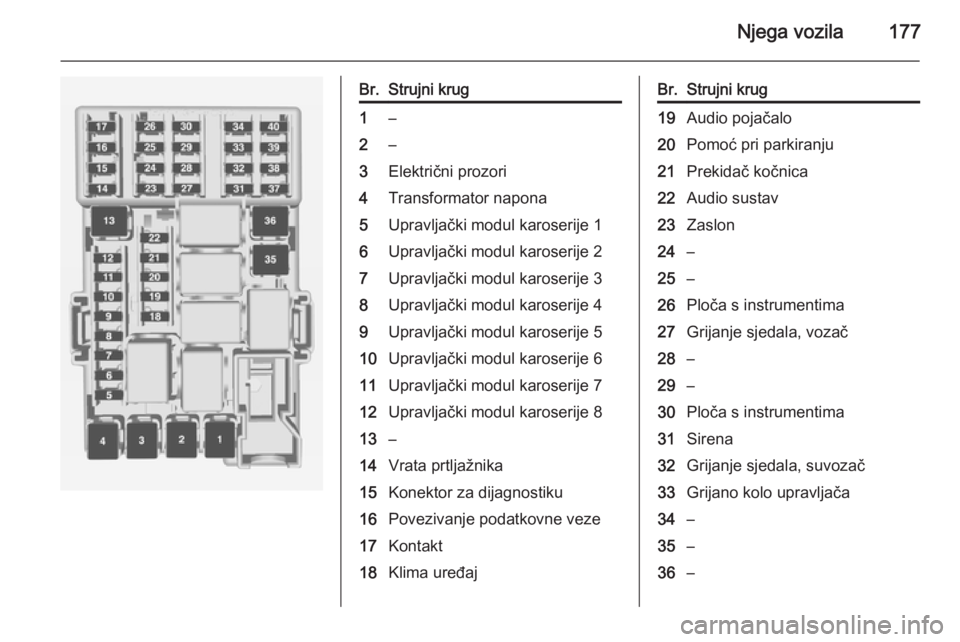

Njega vozila177
Br.Strujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Konektor za dijagnostiku16Povezivanje podatkovne veze17Kontakt18Klima uređajBr.Strujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Audio sustav23Zaslon24–25–26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–

178Njega vozila
Br.Strujni krug37Stražnji brisač38Upaljač za cigarete39–40–Alat vozila
Alat Vozila s kitom za popravakgume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak
gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Na verziji s kutijom za spremanje prvo uklonite kutiju 3 65.
Kod verzija sa stražnjim nosačem ili
motorom na tekući plin, alati se
nalaze zajedno s kukom za vuču i
kompletom za popravak gume u
kovčegu koji je trakom pričvršćen za
lijevu bočnu stijenku u prtljažniku.
