Vožnja i rukovanje139

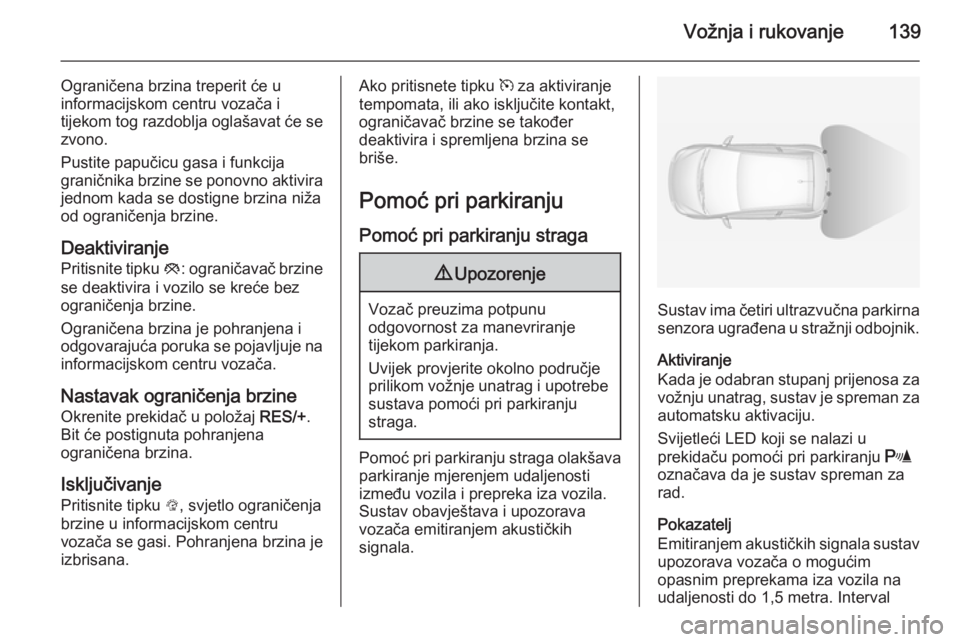

Ograničena brzina treperit će u
informacijskom centru vozača i
tijekom tog razdoblja oglašavat će se
zvono.
Pustite papučicu gasa i funkcija
graničnika brzine se ponovno aktivira jednom kada se dostigne brzina nižaod ograničenja brzine.
Deaktiviranje Pritisnite tipku y: ograničavač brzine
se deaktivira i vozilo se kreće bez
ograničenja brzine.
Ograničena brzina je pohranjena i odgovarajuća poruka se pojavljuje na informacijskom centru vozača.
Nastavak ograničenja brzine
Okrenite prekidač u položaj RES/+.
Bit će postignuta pohranjena ograničena brzina.
Isključivanje Pritisnite tipku L, svjetlo ograničenja
brzine u informacijskom centru
vozača se gasi. Pohranjena brzina je
izbrisana.Ako pritisnete tipku m za aktiviranje
tempomata, ili ako isključite kontakt,
ograničavač brzine se također
deaktivira i spremljena brzina se
briše.
Pomoć pri parkiranju Pomoć pri parkiranju straga9 Upozorenje
Vozač preuzima potpunu
odgovornost za manevriranje
tijekom parkiranja.
Uvijek provjerite okolno područje
prilikom vožnje unatrag i upotrebe sustava pomoći pri parkiranju
straga.
Pomoć pri parkiranju straga olakšava
parkiranje mjerenjem udaljenosti
između vozila i prepreka iza vozila.
Sustav obavještava i upozorava
vozača emitiranjem akustičkih
signala.
Sustav ima četiri ultrazvučna parkirna senzora ugrađena u stražnji odbojnik.
Aktiviranje
Kada je odabran stupanj prijenosa za vožnju unatrag, sustav je spreman za
automatsku aktivaciju.
Svijetleći LED koji se nalazi u
prekidaču pomoći pri parkiranju r
označava da je sustav spreman za
rad.
Pokazatelj
Emitiranjem akustičkih signala sustav
upozorava vozača o mogućim
opasnim preprekama iza vozila na
udaljenosti do 1,5 metra. Interval

140Vožnja i rukovanje

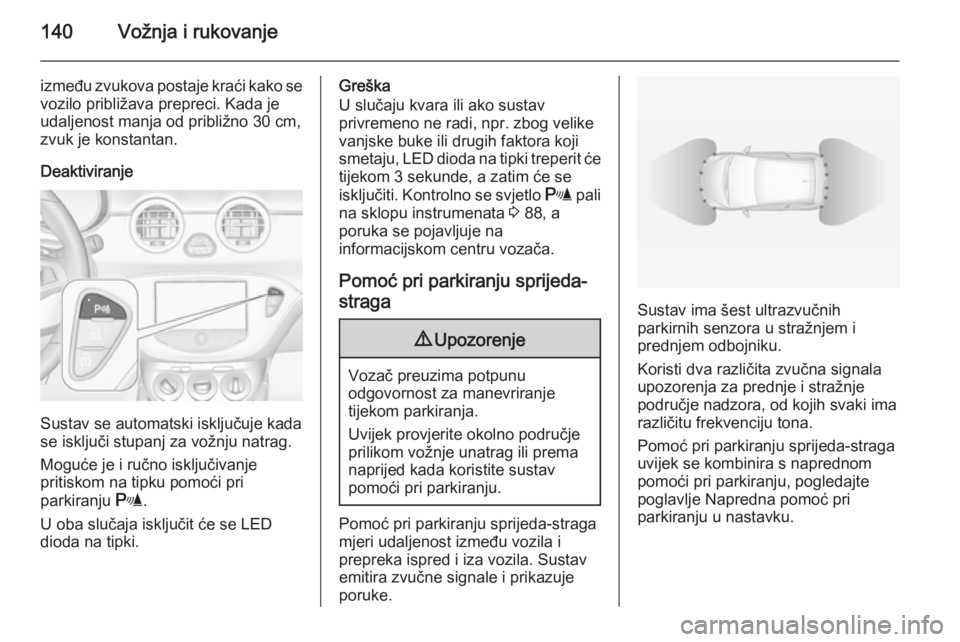

između zvukova postaje kraći kako sevozilo približava prepreci. Kada je
udaljenost manja od približno 30 cm,
zvuk je konstantan.
Deaktiviranje
Sustav se automatski isključuje kada
se isključi stupanj za vožnju natrag.
Moguće je i ručno isključivanje
pritiskom na tipku pomoći pri
parkiranju r.
U oba slučaja isključit će se LED
dioda na tipki.
Greška
U slučaju kvara ili ako sustav
privremeno ne radi, npr. zbog velike
vanjske buke ili drugih faktora koji smetaju, LED dioda na tipki treperit će tijekom 3 sekunde, a zatim će se
isključiti. Kontrolno se svjetlo r pali
na sklopu instrumenata 3 88, a
poruka se pojavljuje na
informacijskom centru vozača.
Pomoć pri parkiranju sprijeda-straga9 Upozorenje
Vozač preuzima potpunu
odgovornost za manevriranje
tijekom parkiranja.
Uvijek provjerite okolno područje
prilikom vožnje unatrag ili prema
naprijed kada koristite sustav
pomoći pri parkiranju.
Pomoć pri parkiranju sprijeda-straga
mjeri udaljenost između vozila i
prepreka ispred i iza vozila. Sustav
emitira zvučne signale i prikazuje
poruke.
Sustav ima šest ultrazvučnih
parkirnih senzora u stražnjem i
prednjem odbojniku.
Koristi dva različita zvučna signala
upozorenja za prednje i stražnje
područje nadzora, od kojih svaki ima
različitu frekvenciju tona.
Pomoć pri parkiranju sprijeda-straga
uvijek se kombinira s naprednom pomoći pri parkiranju, pogledajte
poglavlje Napredna pomoć pri
parkiranju u nastavku.

Vožnja i rukovanje141

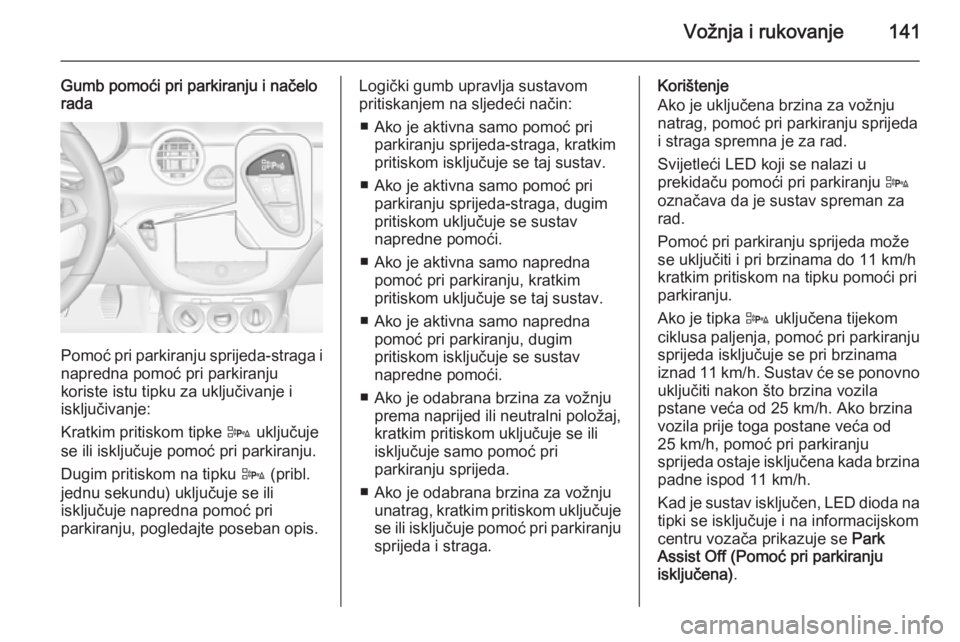

Gumb pomoći pri parkiranju i načelo
rada
Pomoć pri parkiranju sprijeda-straga i
napredna pomoć pri parkiranju
koriste istu tipku za uključivanje i
isključivanje:
Kratkim pritiskom tipke D uključuje
se ili isključuje pomoć pri parkiranju.
Dugim pritiskom na tipku D (pribl.
jednu sekundu) uključuje se ili
isključuje napredna pomoć pri
parkiranju, pogledajte poseban opis.
Logički gumb upravlja sustavom
pritiskanjem na sljedeći način:
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, kratkim
pritiskom isključuje se taj sustav.
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, dugim
pritiskom uključuje se sustav
napredne pomoći.
■ Ako je aktivna samo napredna pomoć pri parkiranju, kratkim
pritiskom uključuje se taj sustav.
■ Ako je aktivna samo napredna pomoć pri parkiranju, dugim
pritiskom isključuje se sustav
napredne pomoći.
■ Ako je odabrana brzina za vožnju prema naprijed ili neutralni položaj,kratkim pritiskom uključuje se ili
isključuje samo pomoć pri
parkiranju sprijeda.
■ Ako je odabrana brzina za vožnju unatrag, kratkim pritiskom uključuje
se ili isključuje pomoć pri parkiranju sprijeda i straga.Korištenje
Ako je uključena brzina za vožnju
natrag, pomoć pri parkiranju sprijeda
i straga spremna je za rad.
Svijetleći LED koji se nalazi u
prekidaču pomoći pri parkiranju D
označava da je sustav spreman za
rad.
Pomoć pri parkiranju sprijeda može
se uključiti i pri brzinama do 11 km/h
kratkim pritiskom na tipku pomoći pri
parkiranju.
Ako je tipka D uključena tijekom
ciklusa paljenja, pomoć pri parkiranju
sprijeda isključuje se pri brzinama
iznad 11 km/h. Sustav će se ponovno
uključiti nakon što brzina vozila
pstane veća od 25 km/h. Ako brzina
vozila prije toga postane veća od
25 km/h, pomoć pri parkiranju
sprijeda ostaje isključena kada brzina
padne ispod 11 km/h.
Kad je sustav isključen, LED dioda na
tipki se isključuje i na informacijskom
centru vozača prikazuje se Park
Assist Off (Pomoć pri parkiranju
isključena) .

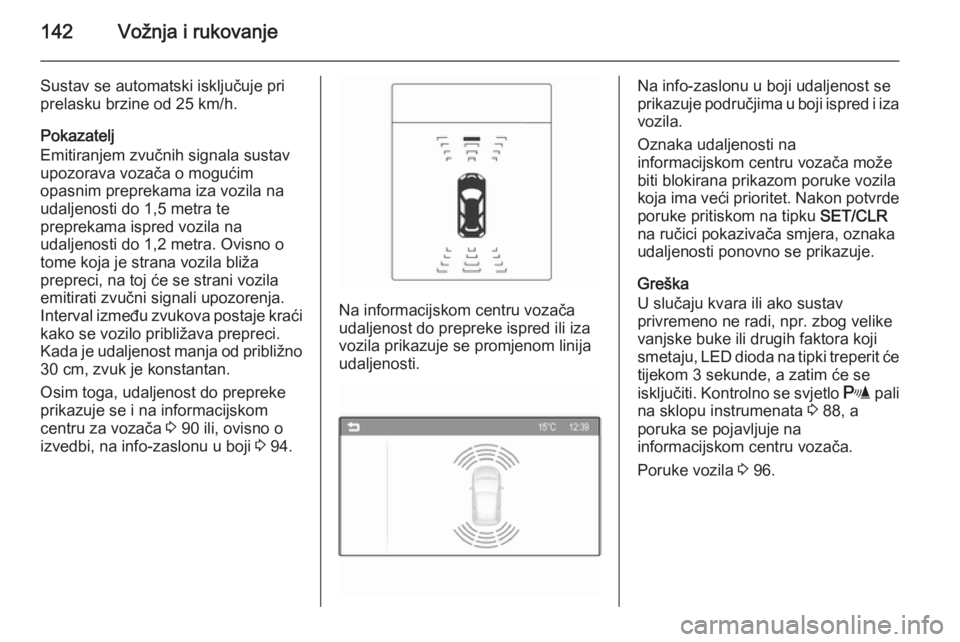

142Vožnja i rukovanje
Sustav se automatski isključuje pri
prelasku brzine od 25 km/h.
Pokazatelj
Emitiranjem zvučnih signala sustav
upozorava vozača o mogućim
opasnim preprekama iza vozila na
udaljenosti do 1,5 metra te
preprekama ispred vozila na
udaljenosti do 1,2 metra. Ovisno o
tome koja je strana vozila bliža
prepreci, na toj će se strani vozila
emitirati zvučni signali upozorenja.
Interval između zvukova postaje kraći
kako se vozilo približava prepreci.
Kada je udaljenost manja od približno
30 cm, zvuk je konstantan.
Osim toga, udaljenost do prepreke
prikazuje se i na informacijskom
centru za vozača 3 90 ili, ovisno o
izvedbi, na info-zaslonu u boji 3 94.
Na informacijskom centru vozača
udaljenost do prepreke ispred ili iza
vozila prikazuje se promjenom linija
udaljenosti.
Na info-zaslonu u boji udaljenost se
prikazuje područjima u boji ispred i iza
vozila.
Oznaka udaljenosti na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila
koja ima veći prioritet. Nakon potvrde poruke pritiskom na tipku SET/CLR
na ručici pokazivača smjera, oznaka
udaljenosti ponovno se prikazuje.
Greška
U slučaju kvara ili ako sustav
privremeno ne radi, npr. zbog velike
vanjske buke ili drugih faktora koji
smetaju, LED dioda na tipki treperit će
tijekom 3 sekunde, a zatim će se
isključiti. Kontrolno se svjetlo r pali
na sklopu instrumenata 3 88, a
poruka se pojavljuje na
informacijskom centru vozača.
Poruke vozila 3 96.

Vožnja i rukovanje143

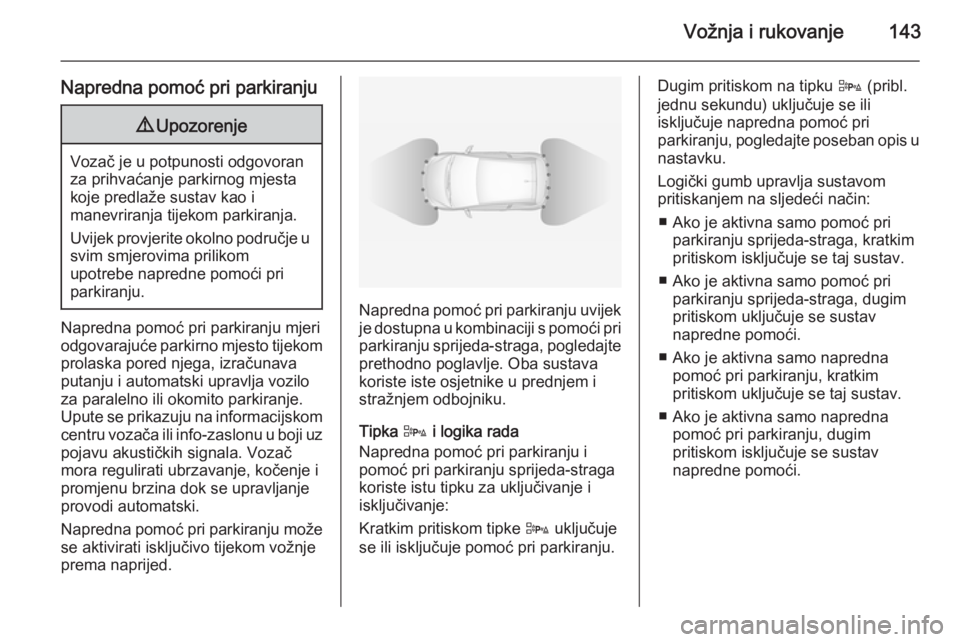

Napredna pomoć pri parkiranju9Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
odgovarajuće parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilo
za paralelno ili okomito parkiranje.
Upute se prikazuju na informacijskom
centru vozača ili info-zaslonu u boji uz pojavu akustičkih signala. Vozač
mora regulirati ubrzavanje, kočenje i
promjenu brzina dok se upravljanje
provodi automatski.
Napredna pomoć pri parkiranju može
se aktivirati isključivo tijekom vožnje
prema naprijed.Napredna pomoć pri parkiranju uvijek je dostupna u kombinaciji s pomoći pri
parkiranju sprijeda-straga, pogledajte
prethodno poglavlje. Oba sustava
koriste iste osjetnike u prednjem i
stražnjem odbojniku.
Tipka D i logika rada
Napredna pomoć pri parkiranju i pomoć pri parkiranju sprijeda-straga
koriste istu tipku za uključivanje i
isključivanje:
Kratkim pritiskom tipke D uključuje
se ili isključuje pomoć pri parkiranju.
Dugim pritiskom na tipku D (pribl.
jednu sekundu) uključuje se ili
isključuje napredna pomoć pri
parkiranju, pogledajte poseban opis u
nastavku.
Logički gumb upravlja sustavom
pritiskanjem na sljedeći način:
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, kratkim
pritiskom isključuje se taj sustav.
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, dugim
pritiskom uključuje se sustav
napredne pomoći.
■ Ako je aktivna samo napredna pomoć pri parkiranju, kratkim
pritiskom uključuje se taj sustav.
■ Ako je aktivna samo napredna pomoć pri parkiranju, dugim
pritiskom isključuje se sustav
napredne pomoći.

144Vožnja i rukovanje

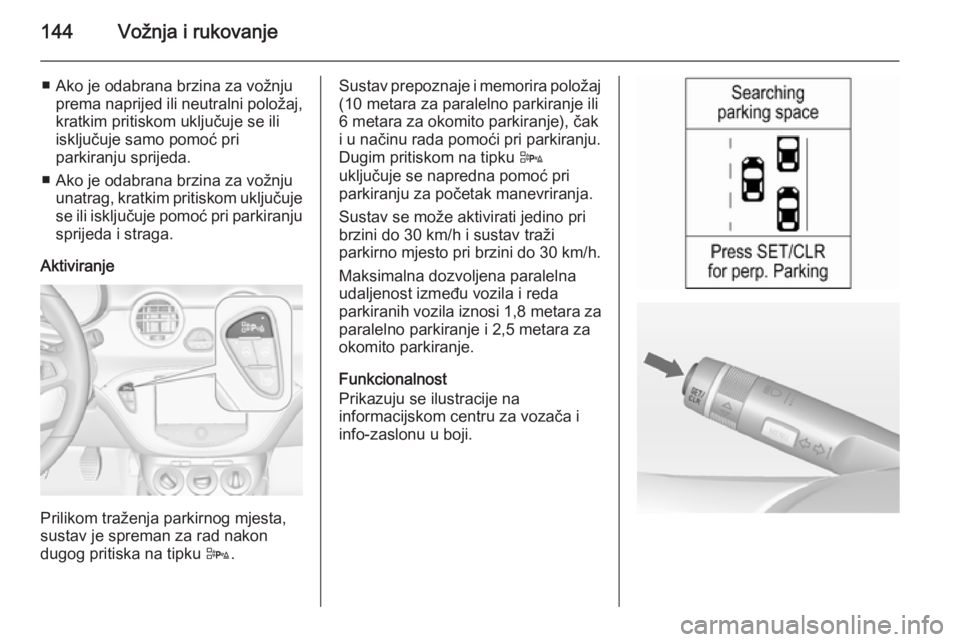

■ Ako je odabrana brzina za vožnjuprema naprijed ili neutralni položaj,
kratkim pritiskom uključuje se ili
isključuje samo pomoć pri
parkiranju sprijeda.
■ Ako je odabrana brzina za vožnju unatrag, kratkim pritiskom uključujese ili isključuje pomoć pri parkiranjusprijeda i straga.
Aktiviranje
Prilikom traženja parkirnog mjesta,
sustav je spreman za rad nakon
dugog pritiska na tipku D.
Sustav prepoznaje i memorira položaj
(10 metara za paralelno parkiranje ili
6 metara za okomito parkiranje), čak
i u načinu rada pomoći pri parkiranju.
Dugim pritiskom na tipku D
uključuje se napredna pomoć pri
parkiranju za početak manevriranja.
Sustav se može aktivirati jedino pri brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila iznosi 1,8 metara za
paralelno parkiranje i 2,5 metara za
okomito parkiranje.
Funkcionalnost
Prikazuju se ilustracije na
informacijskom centru za vozača i
info-zaslonu u boji.

Vožnja i rukovanje145

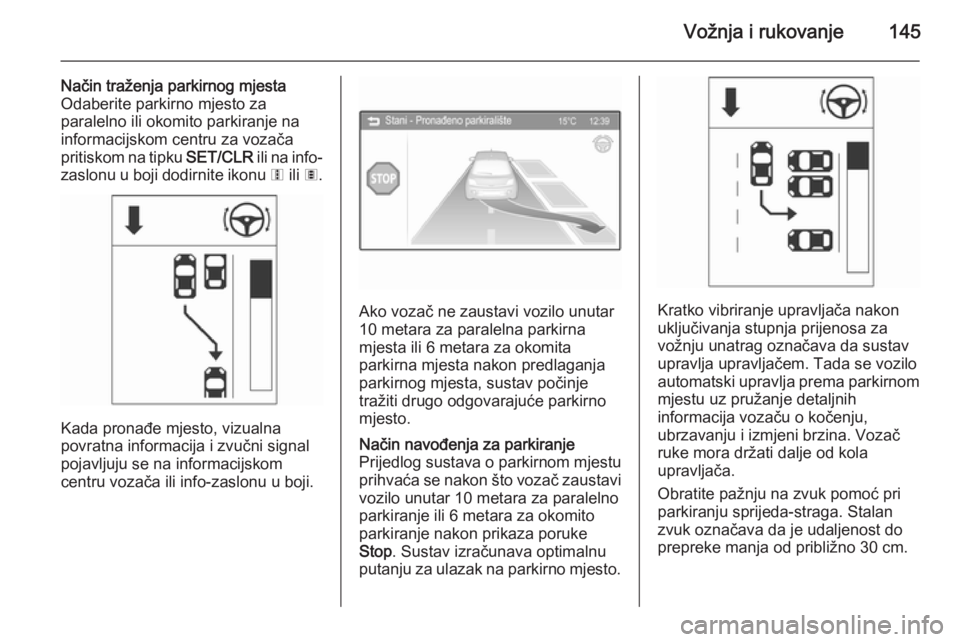

Način traženja parkirnog mjesta
Odaberite parkirno mjesto za
paralelno ili okomito parkiranje na informacijskom centru za vozača
pritiskom na tipku SET/CLR ili na info-
zaslonu u boji dodirnite ikonu 6 ili 7.
Kada pronađe mjesto, vizualna
povratna informacija i zvučni signal
pojavljuju se na informacijskom
centru vozača ili info-zaslonu u boji.
Ako vozač ne zaustavi vozilo unutar
10 metara za paralelna parkirna
mjesta ili 6 metara za okomita
parkirna mjesta nakon predlaganja
parkirnog mjesta, sustav počinje
tražiti drugo odgovarajuće parkirno
mjesto.
Način navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar 10 metara za paralelno
parkiranje ili 6 metara za okomito
parkiranje nakon prikaza poruke
Stop . Sustav izračunava optimalnu
putanju za ulazak na parkirno mjesto.
Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Tada se vozilo
automatski upravlja prema parkirnom
mjestu uz pružanje detaljnih
informacija vozaču o kočenju,
ubrzavanju i izmjeni brzina. Vozač
ruke mora držati dalje od kola
upravljača.
Obratite pažnju na zvuk pomoć pri
parkiranju sprijeda-straga. Stalan zvuk označava da je udaljenost doprepreke manja od približno 30 cm.

146Vožnja i rukovanje

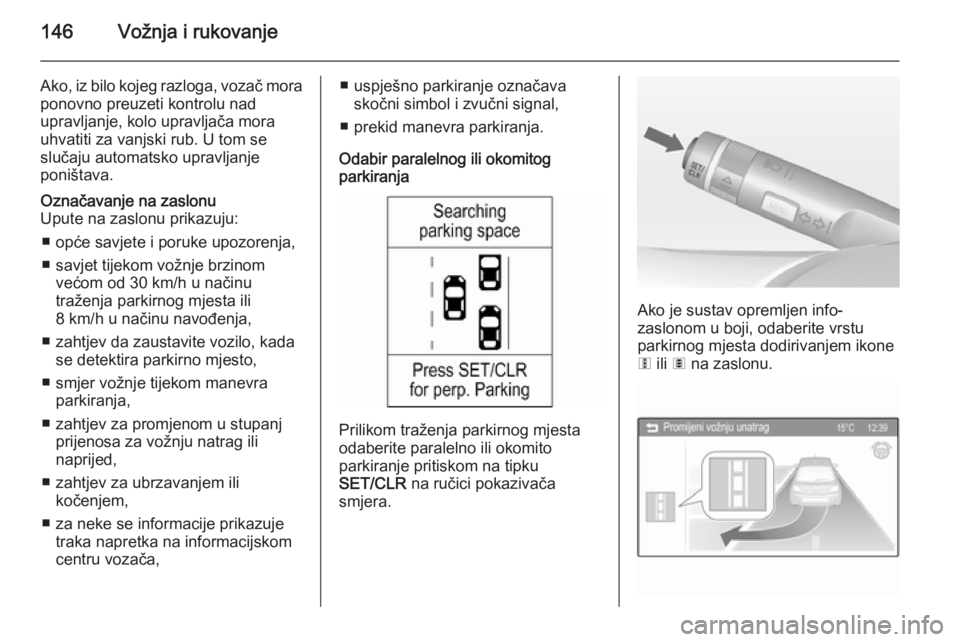

Ako, iz bilo kojeg razloga, vozač moraponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
■ opće savjete i poruke upozorenja,
■ savjet tijekom vožnje brzinom većom od 30 km/h u načinu
traženja parkirnog mjesta ili
8 km/h u načinu navođenja,
■ zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto,
■ smjer vožnje tijekom manevra parkiranja,
■ zahtjev za promjenom u stupanj prijenosa za vožnju natrag ili
naprijed,
■ zahtjev za ubrzavanjem ili kočenjem,
■ za neke se informacije prikazuje traka napretka na informacijskom
centru vozača,■ uspješno parkiranje označava skočni simbol i zvučni signal,
■ prekid manevra parkiranja.
Odabir paralelnog ili okomitog
parkiranja
Prilikom traženja parkirnog mjesta
odaberite paralelno ili okomito
parkiranje pritiskom na tipku
SET/CLR na ručici pokazivača
smjera.
Ako je sustav opremljen info-
zaslonom u boji, odaberite vrstu
parkirnog mjesta dodirivanjem ikone
6 ili 7 na zaslonu.

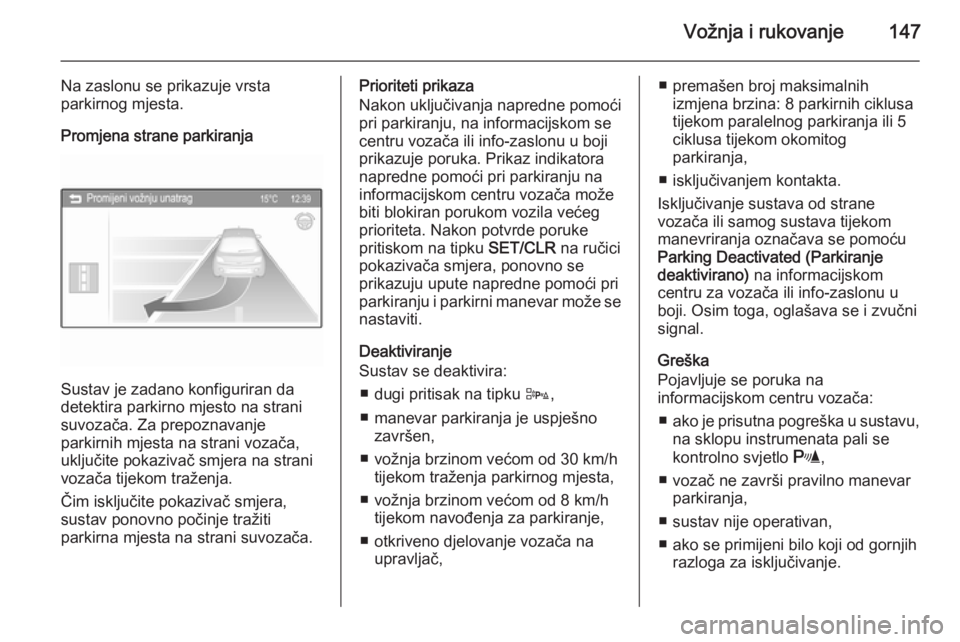

Vožnja i rukovanje147
Na zaslonu se prikazuje vrsta
parkirnog mjesta.
Promjena strane parkiranja
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Za prepoznavanje
parkirnih mjesta na strani vozača,
uključite pokazivač smjera na strani
vozača tijekom traženja.
Čim isključite pokazivač smjera,
sustav ponovno počinje tražiti
parkirna mjesta na strani suvozača.
Prioriteti prikaza
Nakon uključivanja napredne pomoći
pri parkiranju, na informacijskom se
centru vozača ili info-zaslonu u boji
prikazuje poruka. Prikaz indikatora
napredne pomoći pri parkiranju na
informacijskom centru vozača može
biti blokiran porukom vozila većeg
prioriteta. Nakon potvrde poruke
pritiskom na tipku SET/CLR na ručici
pokazivača smjera, ponovno se
prikazuju upute napredne pomoći pri
parkiranju i parkirni manevar može se
nastaviti.
Deaktiviranje
Sustav se deaktivira:
■ dugi pritisak na tipku D,
■ manevar parkiranja je uspješno završen,
■ vožnja brzinom većom od 30 km/h tijekom traženja parkirnog mjesta,
■ vožnja brzinom većom od 8 km/h tijekom navođenja za parkiranje,
■ otkriveno djelovanje vozača na upravljač,■ premašen broj maksimalnihizmjena brzina: 8 parkirnih ciklusa
tijekom paralelnog parkiranja ili 5
ciklusa tijekom okomitog
parkiranja,
■ isključivanjem kontakta.
Isključivanje sustava od strane
vozača ili samog sustava tijekom
manevriranja označava se pomoću
Parking Deactivated (Parkiranje
deaktivirano) na informacijskom
centru za vozača ili info-zaslonu u
boji. Osim toga, oglašava se i zvučni
signal.
Greška
Pojavljuje se poruka na
informacijskom centru vozača:
■ ako je prisutna pogreška u sustavu,
na sklopu instrumenata pali se
kontrolno svjetlo r,
■ vozač ne završi pravilno manevar parkiranja,
■ sustav nije operativan,
■ ako se primijeni bilo koji od gornjih razloga za isključivanje.

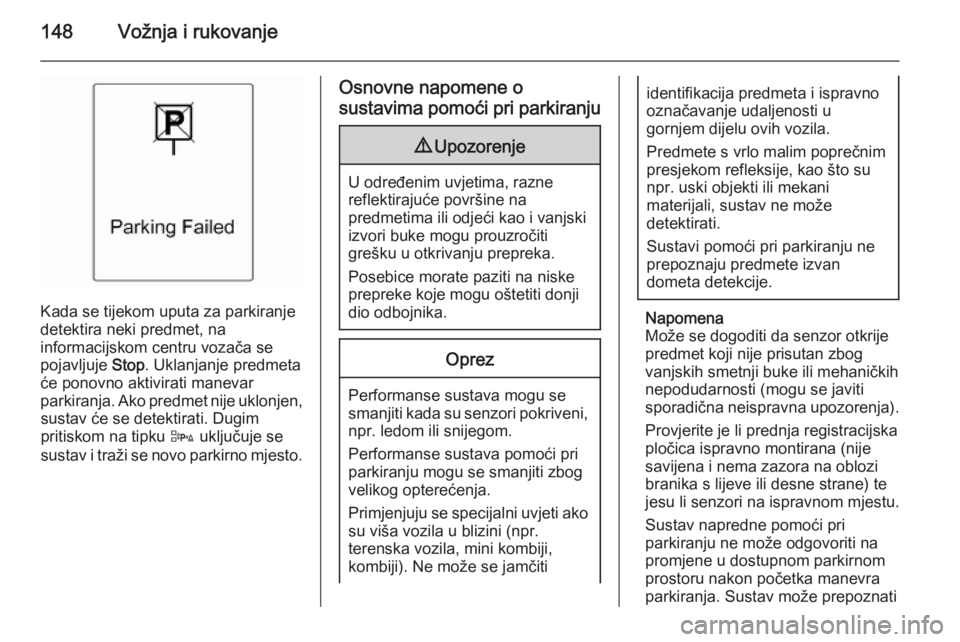

148Vožnja i rukovanje
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Dugim
pritiskom na tipku D uključuje se
sustav i traži se novo parkirno mjesto.
Osnovne napomene o
sustavima pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebice morate paziti na niske prepreke koje mogu oštetiti donji
dio odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije predmet koji nije prisutan zbog
vanjskih smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična neispravna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (nije
savijena i nema zazora na oblozi
branika s lijeve ili desne strane) te
jesu li senzori na ispravnom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
