OPEL ADAM 2014.5 Priručnik za Infotainment (in Croatian)

Sjedala, sustavi zaštite49
Grupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnjim sjedalimaGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILIL=Pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili
"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF=Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren za
korištenje u ovoj grupi mase.X=Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.*=Pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u krajnji prednji položaj za
podešavanje.**=Skinite dotični stražnji naslon za glavu ako koristite sigurnosne sustave za djecu iz te kategorije veličine 3 32.

50Sjedala, sustavi zaštite
ISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kg.B - ISO/F2=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do 18 kg.D - ISO/R2=Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1=Prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

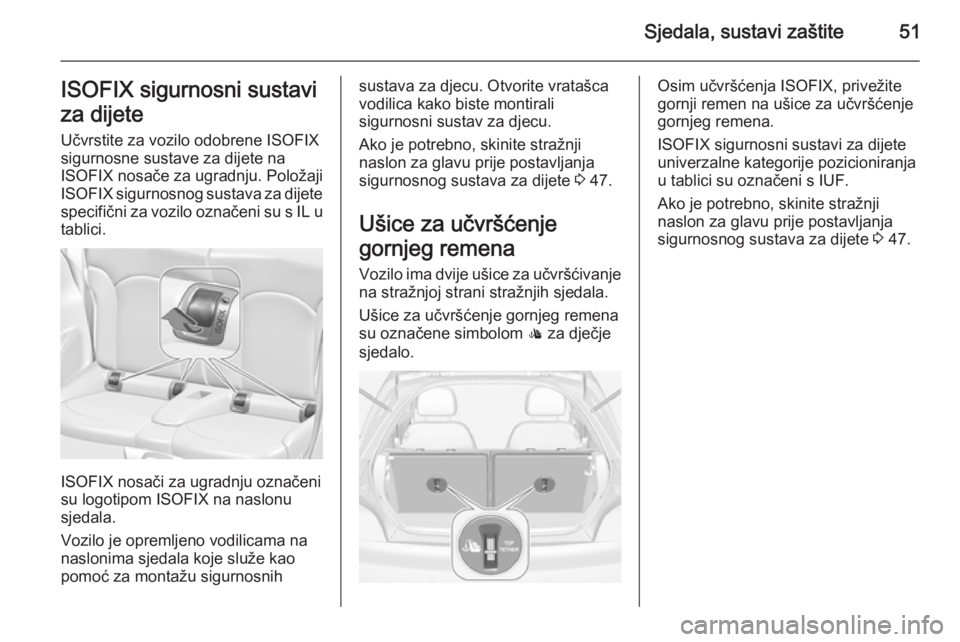

Sjedala, sustavi zaštite51ISOFIX sigurnosni sustavi
za dijete Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Vozilo je opremljeno vodilicama na
naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu. Otvorite vratašca
vodilica kako biste montirali
sigurnosni sustav za djecu.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 47.
Ušice za učvršćenje
gornjeg remena Vozilo ima dvije ušice za učvršćivanje
na stražnjoj strani stražnjih sjedala.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 47.

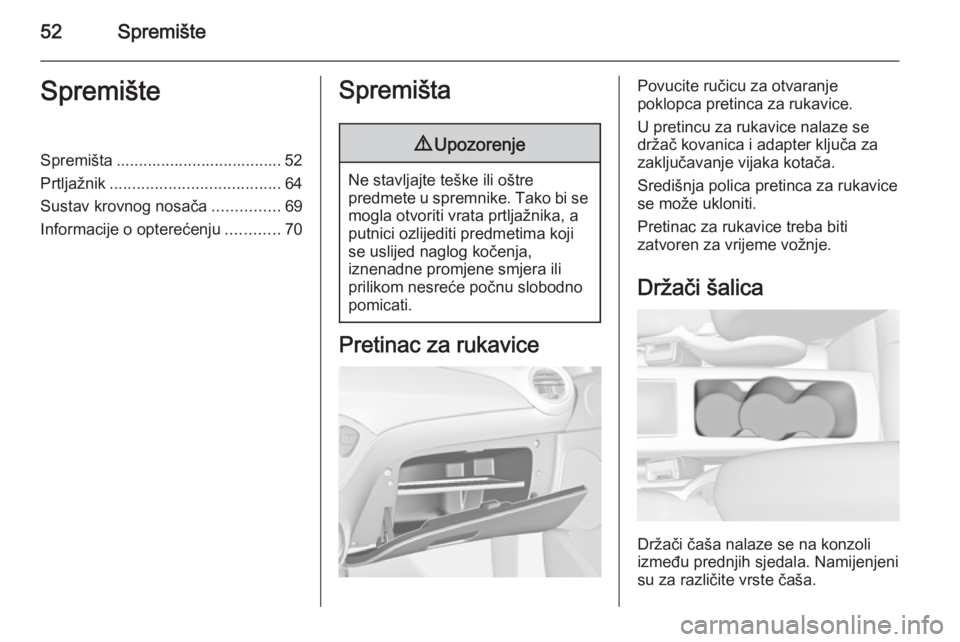

52SpremišteSpremišteSpremišta ..................................... 52
Prtljažnik ...................................... 64
Sustav krovnog nosača ...............69
Informacije o opterećenju ............70Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed naglog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Središnja polica pretinca za rukavice
se može ukloniti.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala. Namijenjeni
su za različite vrste čaša.

Spremište53

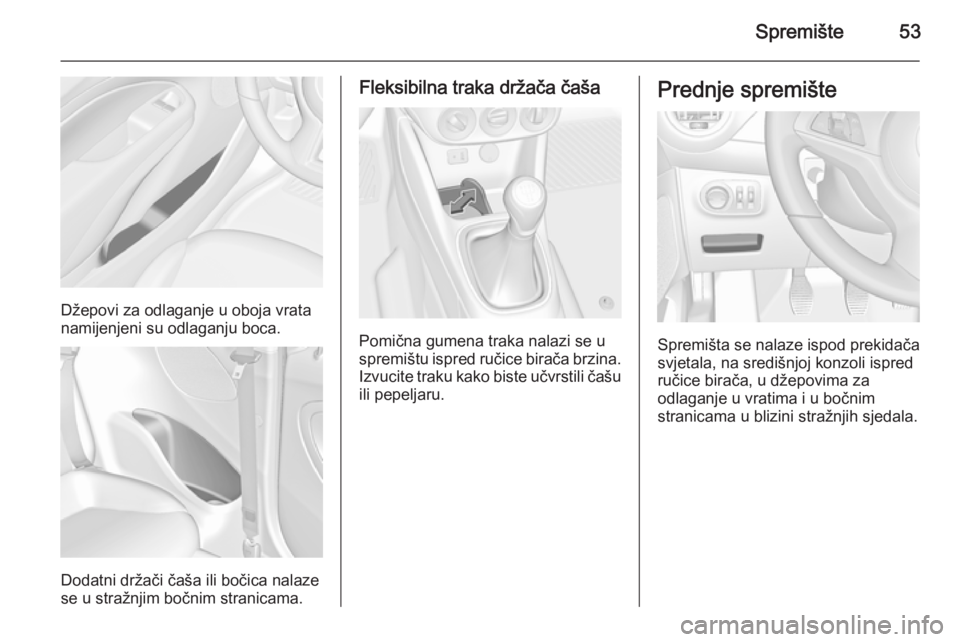

Džepovi za odlaganje u oboja vrata
namijenjeni su odlaganju boca.
Dodatni držači čaša ili bočica nalaze
se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, na središnjoj konzoli ispred
ručice birača, u džepovima za
odlaganje u vratima i u bočnim
stranicama u blizini stražnjih sjedala.

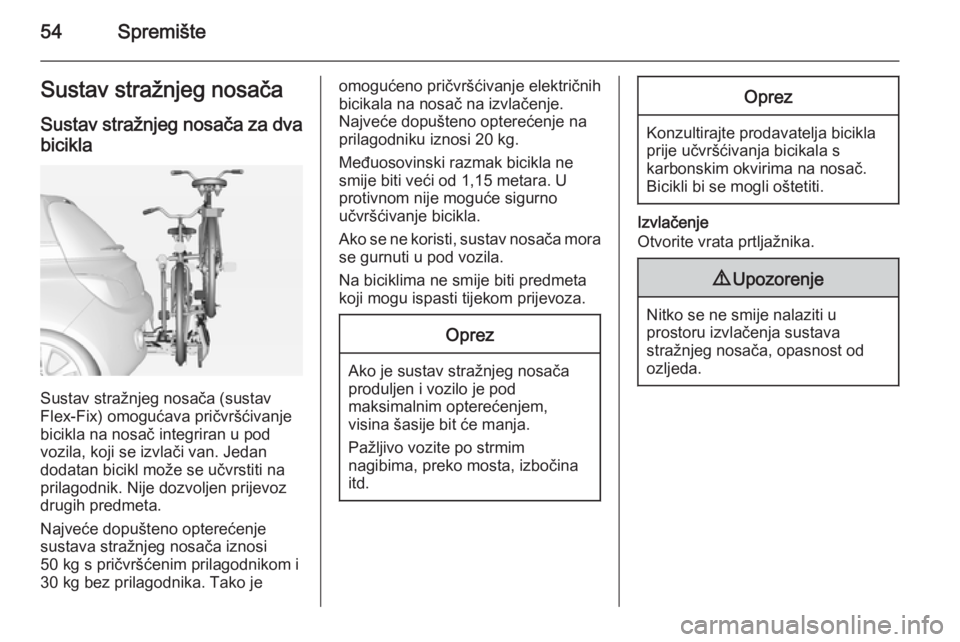

54SpremišteSustav stražnjeg nosačaSustav stražnjeg nosača za dva bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Jedan
dodatan bicikl može se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
50 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

Spremište55

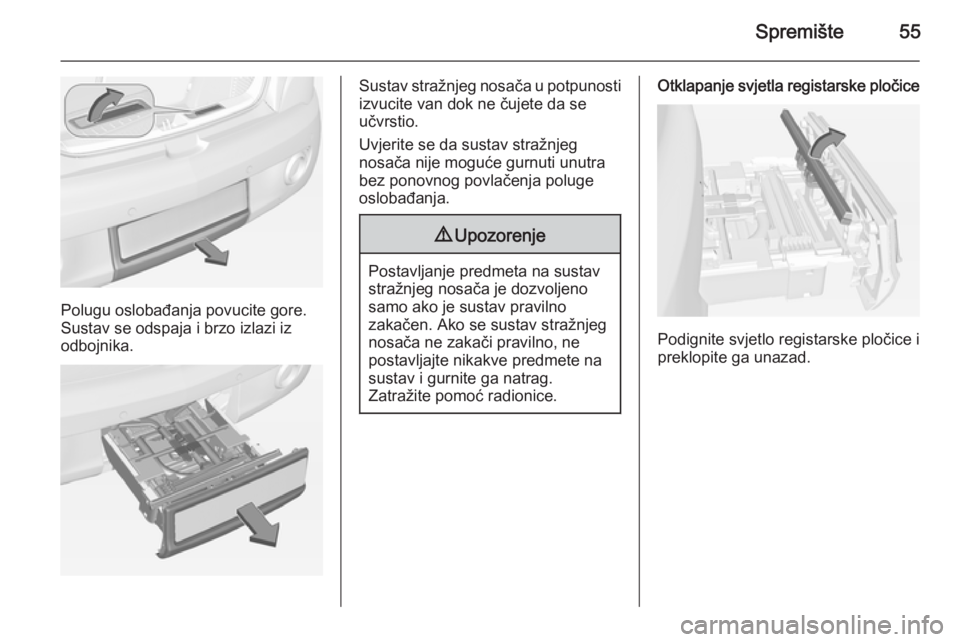

Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje svjetla registarske pločice
Podignite svjetlo registarske pločice i
preklopite ga unazad.

56Spremište

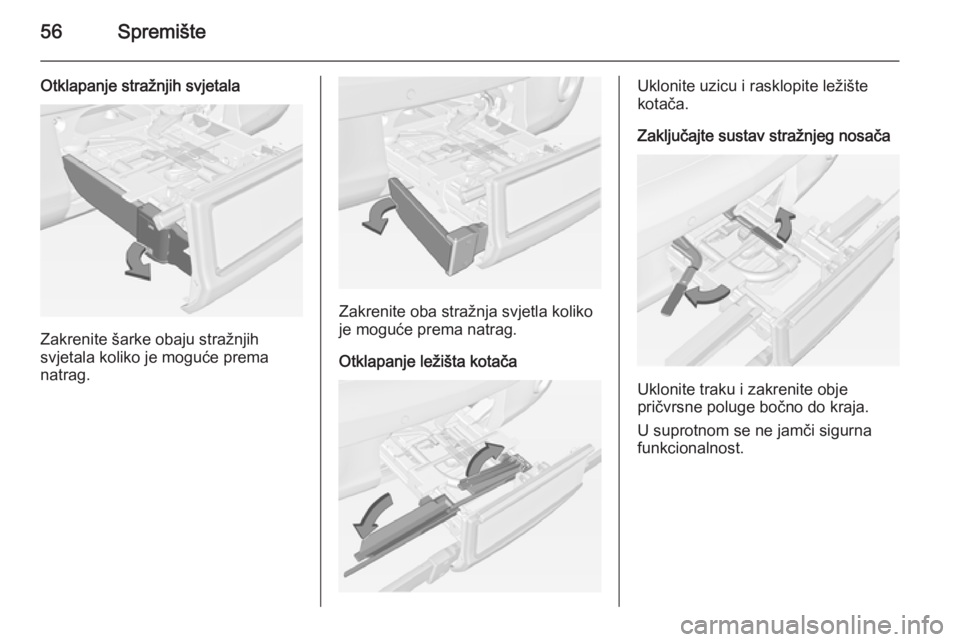

Otklapanje stražnjih svjetala
Zakrenite šarke obaju stražnjih
svjetala koliko je moguće prema
natrag.
Zakrenite oba stražnja svjetla koliko
je moguće prema natrag.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite traku i zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.

Spremište57

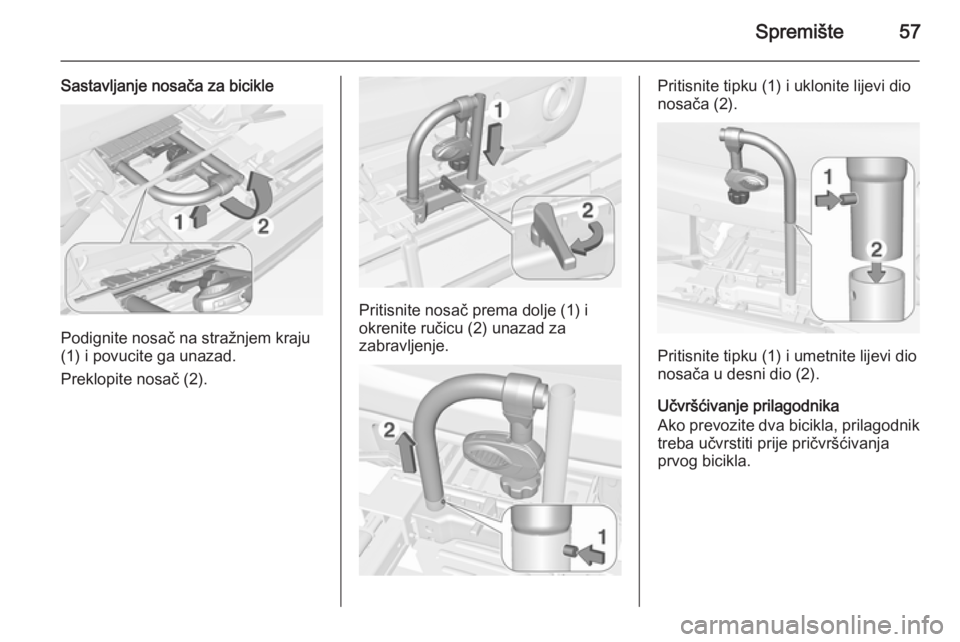

Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).
Pritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad za
zabravljenje.
Pritisnite tipku (1) i uklonite lijevi dio
nosača (2).
Pritisnite tipku (1) i umetnite lijevi dio
nosača u desni dio (2).
Učvršćivanje prilagodnika
Ako prevozite dva bicikla, prilagodnik treba učvrstiti prije pričvršćivanja
prvog bicikla.

58Spremište

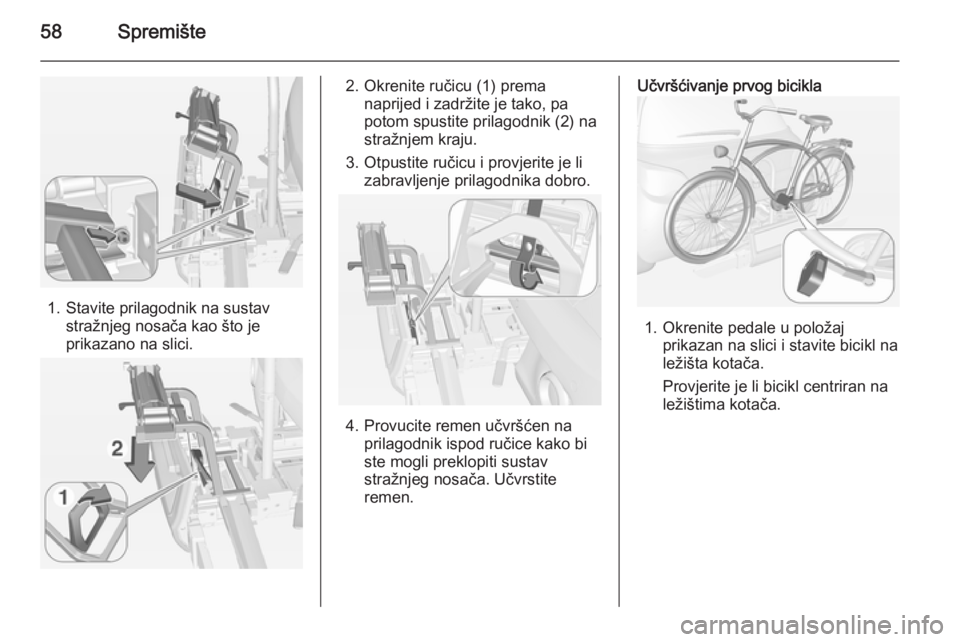

1. Stavite prilagodnik na sustavstražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu (1) prema naprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
