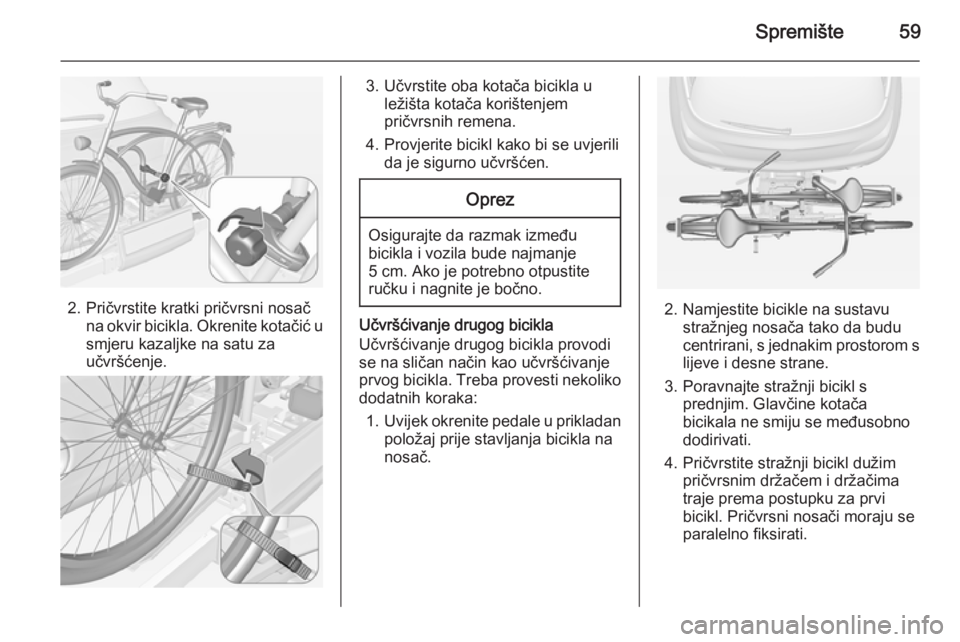

Spremište59
2. Pričvrstite kratki pričvrsni nosačna okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje drugog bicikla
Učvršćivanje drugog bicikla provodi
se na sličan način kao učvršćivanje
prvog bicikla. Treba provesti nekoliko
dodatnih koraka:
1. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.2. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
3. Poravnajte stražnji bicikl s prednjim. Glavčine kotača
bicikala ne smiju se međusobno
dodirivati.
4. Pričvrstite stražnji bicikl dužim pričvrsnim držačem i držačima
traje prema postupku za prvi
bicikl. Pričvrsni nosači moraju se
paralelno fiksirati.

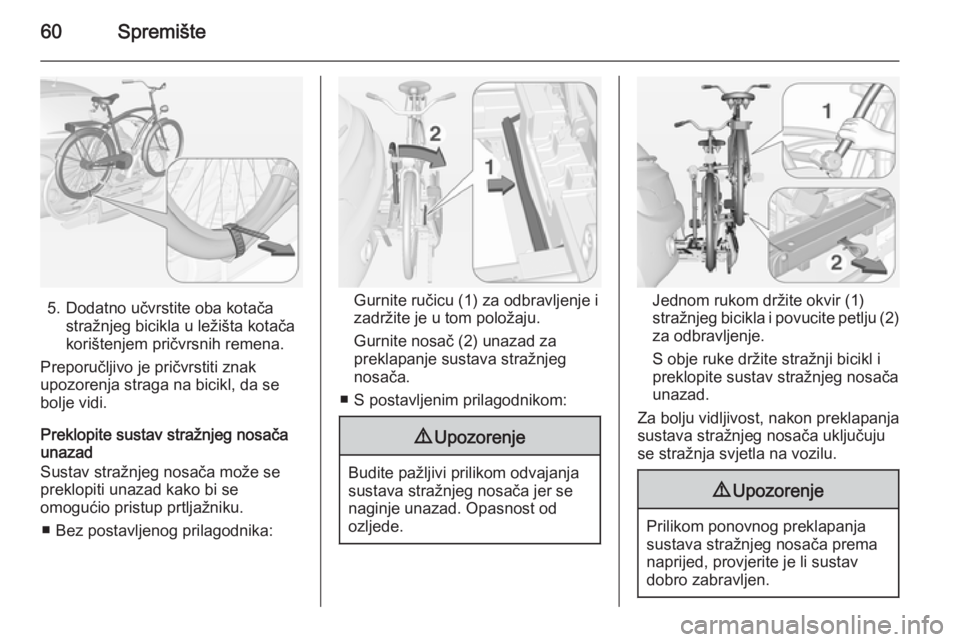

60Spremište
5. Dodatno učvrstite oba kotačastražnjeg bicikla u ležišta kotača
korištenjem pričvrsnih remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl, da se
bolje vidi.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
■ Bez postavljenog prilagodnika:Gurnite ručicu (1) za odbravljenje i
zadržite je u tom položaju.
Gurnite nosač (2) unazad za
preklapanje sustava stražnjeg
nosača.
■ S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
stražnjeg bicikla i povucite petlju (2)
za odbravljenje.
S obje ruke držite stražnji bicikl i
preklopite sustav stražnjeg nosača
unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.

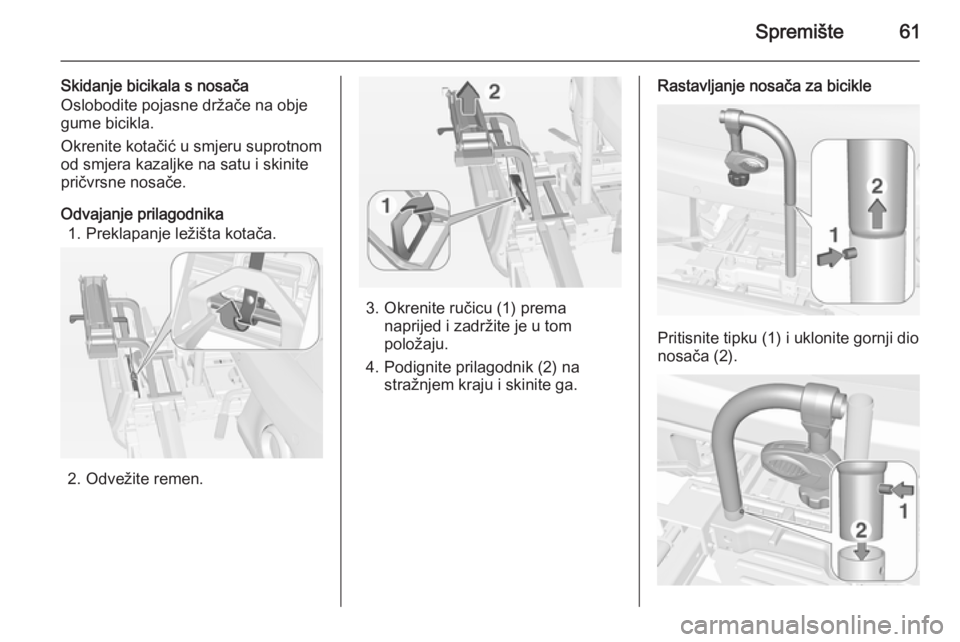

Spremište61
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika 1. Preklapanje ležišta kotača.
2. Odvežite remen.
3. Okrenite ručicu (1) prema naprijed i zadržite je u tom
položaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Pritisnite tipku (1) i uklonite gornji dio
nosača (2).

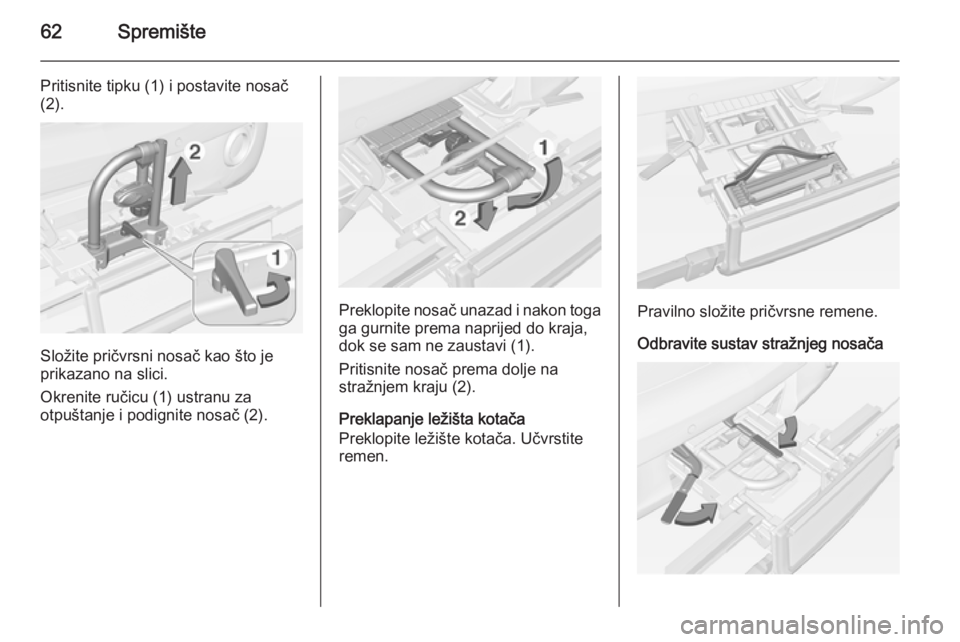

62Spremište
Pritisnite tipku (1) i postavite nosač
(2).
Složite pričvrsni nosač kao što je
prikazano na slici.
Okrenite ručicu (1) ustranu za
otpuštanje i podignite nosač (2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača

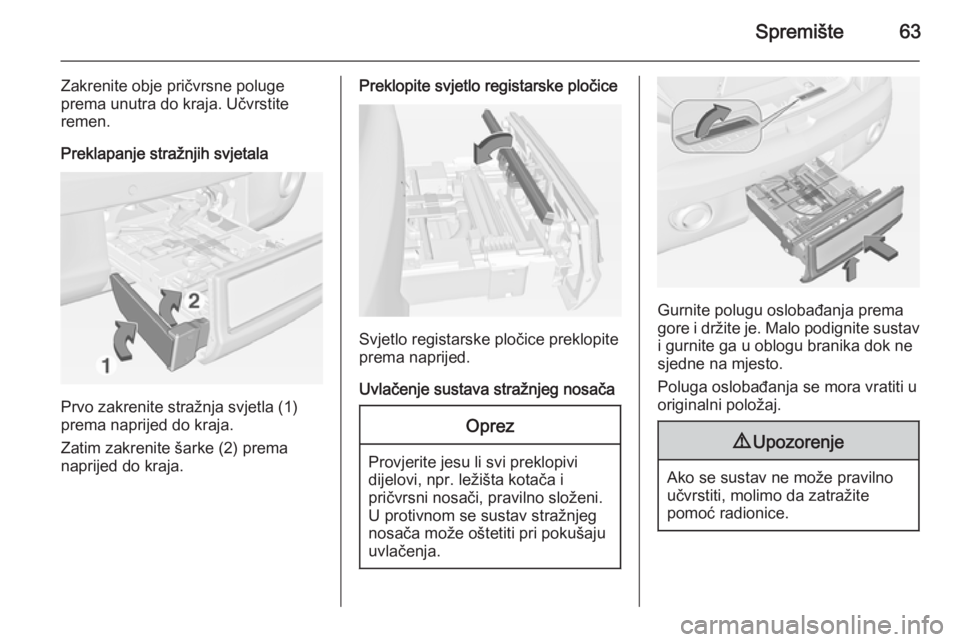

Spremište63
Zakrenite obje pričvrsne polugeprema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Prvo zakrenite stražnja svjetla (1)
prema naprijed do kraja.
Zatim zakrenite šarke (2) prema
naprijed do kraja.
Preklopite svjetlo registarske pločice
Svjetlo registarske pločice preklopite
prema naprijed.
Uvlačenje sustava stražnjeg nosača
Oprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.

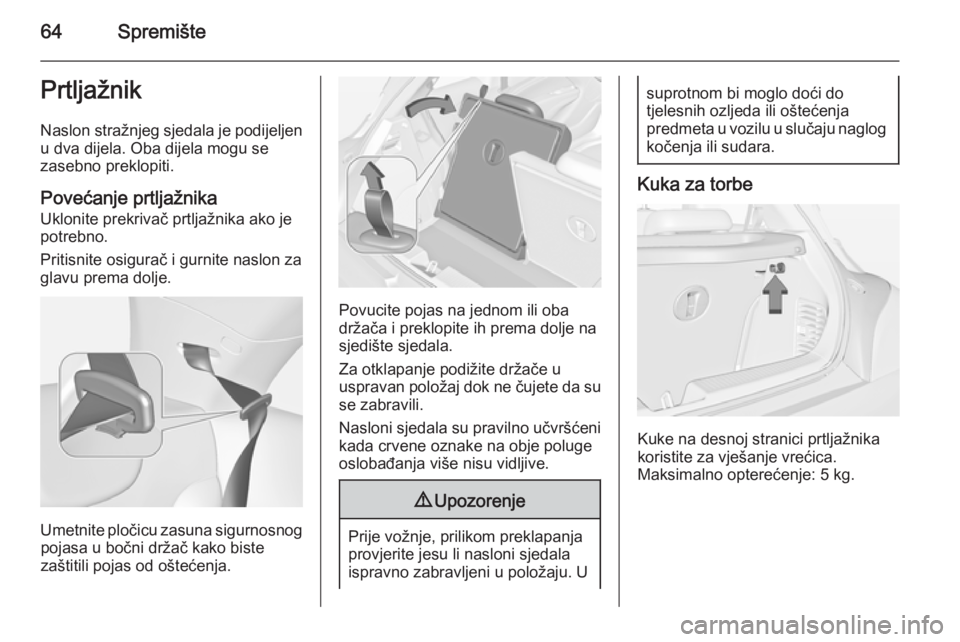

64SpremištePrtljažnikNaslon stražnjeg sjedala je podijeljenu dva dijela. Oba dijela mogu se
zasebno preklopiti.
Povećanje prtljažnika
Uklonite prekrivač prtljažnika ako je
potrebno.
Pritisnite osigurač i gurnite naslon za
glavu prema dolje.
Umetnite pločicu zasuna sigurnosnog pojasa u bočni držač kako biste
zaštitili pojas od oštećenja.
Povucite pojas na jednom ili oba
držača i preklopite ih prema dolje na
sjedište sjedala.
Za otklapanje podižite držače u
uspravan položaj dok ne čujete da su
se zabravili.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje poluge
oslobađanja više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju naglog kočenja ili sudara.
Kuka za torbe
Kuke na desnoj stranici prtljažnika
koristite za vješanje vrećica.
Maksimalno opterećenje: 5 kg.

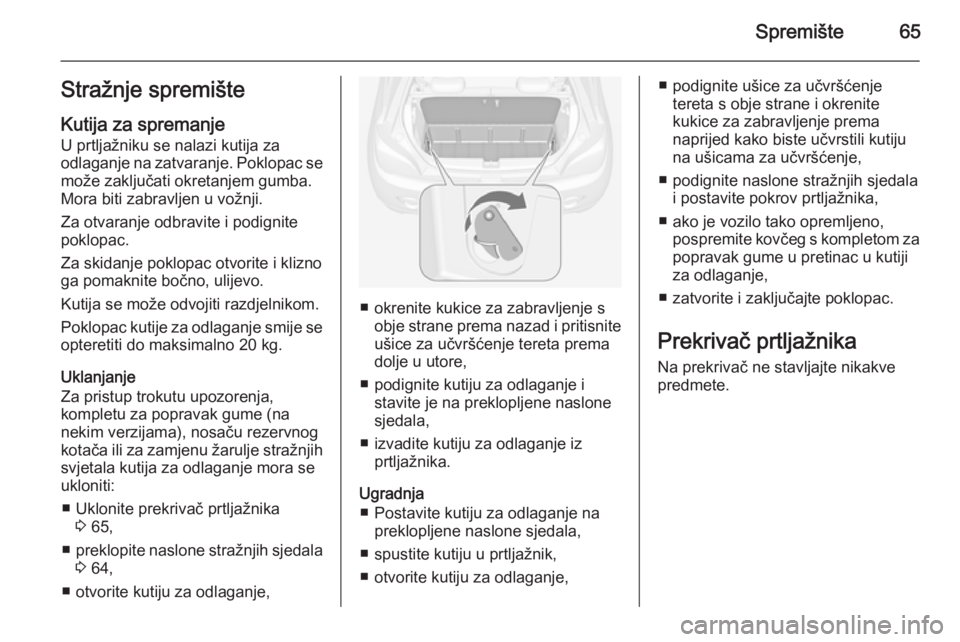

Spremište65Stražnje spremišteKutija za spremanje
U prtljažniku se nalazi kutija za
odlaganje na zatvaranje. Poklopac se može zaključati okretanjem gumba.
Mora biti zabravljen u vožnji.
Za otvaranje odbravite i podignite
poklopac.
Za skidanje poklopac otvorite i klizno
ga pomaknite bočno, ulijevo.
Kutija se može odvojiti razdjelnikom.
Poklopac kutije za odlaganje smije se opteretiti do maksimalno 20 kg.
Uklanjanje
Za pristup trokutu upozorenja,
kompletu za popravak gume (na
nekim verzijama), nosaču rezervnog
kotača ili za zamjenu žarulje stražnjih
svjetala kutija za odlaganje mora se
ukloniti:
■ Uklonite prekrivač prtljažnika 3 65,
■ preklopite naslone stražnjih sjedala
3 64,
■ otvorite kutiju za odlaganje,
■ okrenite kukice za zabravljenje s obje strane prema nazad i pritisniteušice za učvršćenje tereta premadolje u utore,
■ podignite kutiju za odlaganje i stavite je na preklopljene naslone
sjedala,
■ izvadite kutiju za odlaganje iz prtljažnika.
Ugradnja ■ Postavite kutiju za odlaganje na preklopljene naslone sjedala,
■ spustite kutiju u prtljažnik,
■ otvorite kutiju za odlaganje,
■ podignite ušice za učvršćenje tereta s obje strane i okrenite
kukice za zabravljenje prema
naprijed kako biste učvrstili kutiju
na ušicama za učvršćenje,
■ podignite naslone stražnjih sjedala i postavite pokrov prtljažnika,
■ ako je vozilo tako opremljeno, pospremite kovčeg s kompletom za
popravak gume u pretinac u kutiji za odlaganje,
■ zatvorite i zaključajte poklopac.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.

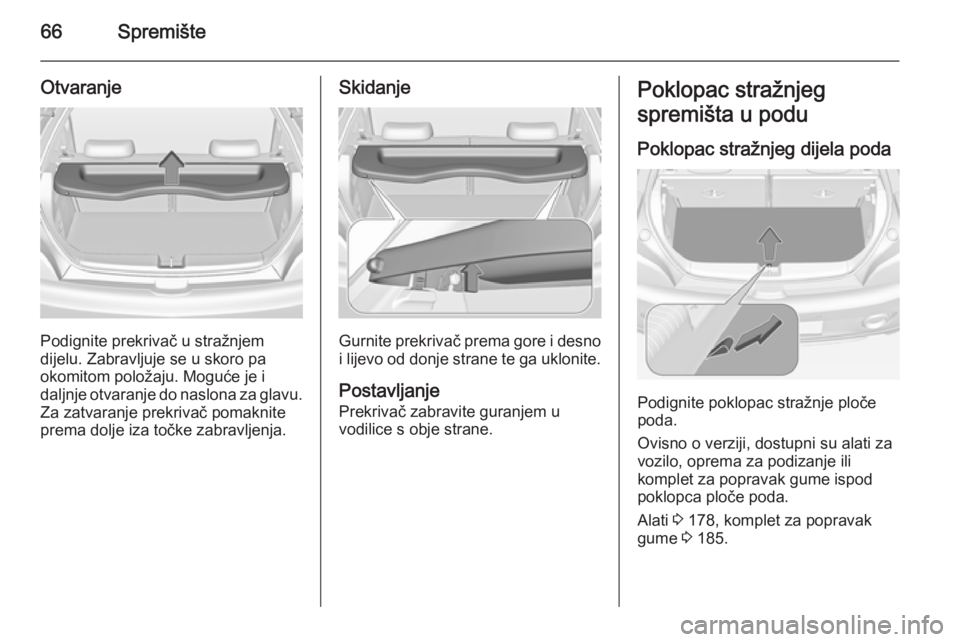

66Spremište
Otvaranje
Podignite prekrivač u stražnjem
dijelu. Zabravljuje se u skoro pa
okomitom položaju. Moguće je i
daljnje otvaranje do naslona za glavu. Za zatvaranje prekrivač pomaknite
prema dolje iza točke zabravljenja.
Skidanje
Gurnite prekrivač prema gore i desno i lijevo od donje strane te ga uklonite.
Postavljanje Prekrivač zabravite guranjem u
vodilice s obje strane.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Podignite poklopac stražnje ploče
poda.
Ovisno o verziji, dostupni su alati za
vozilo, oprema za podizanje ili
komplet za popravak gume ispod
poklopca ploče poda.
Alati 3 178, komplet za popravak
gume 3 185.

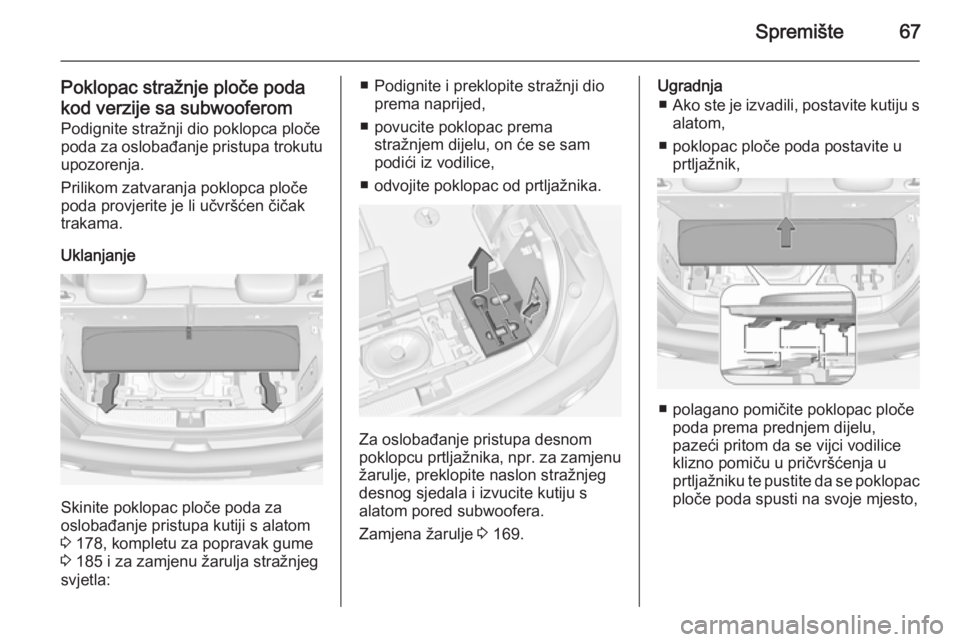

Spremište67
Poklopac stražnje ploče podakod verzije sa subwooferom Podignite stražnji dio poklopca ploče
poda za oslobađanje pristupa trokutu
upozorenja.
Prilikom zatvaranja poklopca ploče poda provjerite je li učvršćen čičak
trakama.
Uklanjanje
Skinite poklopac ploče poda za
oslobađanje pristupa kutiji s alatom
3 178, kompletu za popravak gume
3 185 i za zamjenu žarulja stražnjeg
svjetla:
■ Podignite i preklopite stražnji dio prema naprijed,
■ povucite poklopac prema stražnjem dijelu, on će se sam
podići iz vodilice,
■ odvojite poklopac od prtljažnika.
Za oslobađanje pristupa desnom
poklopcu prtljažnika, npr. za zamjenu
žarulje, preklopite naslon stražnjeg
desnog sjedala i izvucite kutiju s
alatom pored subwoofera.
Zamjena žarulje 3 169.
Ugradnja
■ Ako ste je izvadili, postavite kutiju s
alatom,
■ poklopac ploče poda postavite u prtljažnik,
■ polagano pomičite poklopac pločepoda prema prednjem dijelu,
pazeći pritom da se vijci vodilice
klizno pomiču u pričvršćenja u
prtljažniku te pustite da se poklopac ploče poda spusti na svoje mjesto,

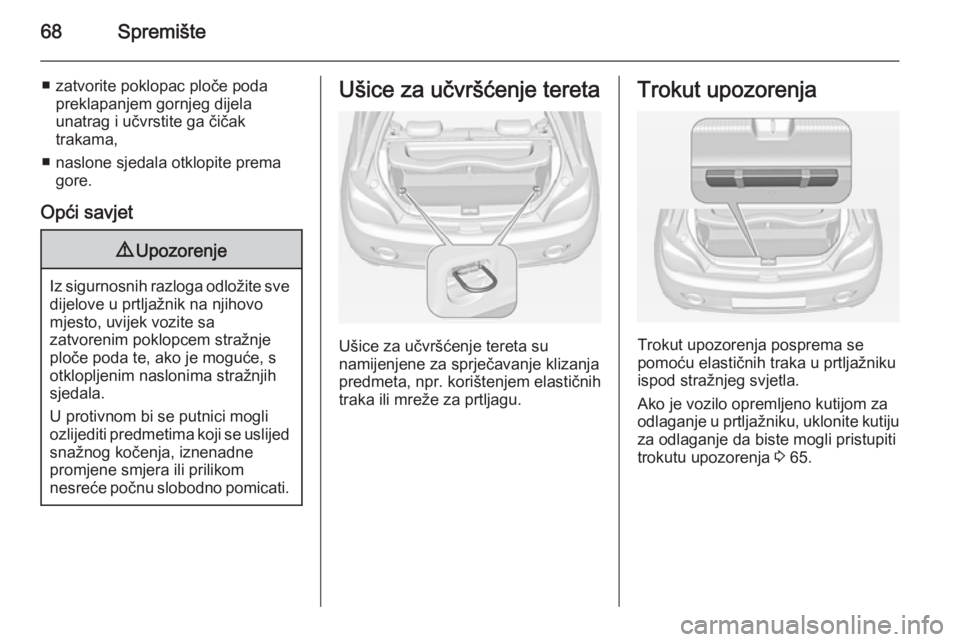

68Spremište
■ zatvorite poklopac ploče podapreklapanjem gornjeg dijela
unatrag i učvrstite ga čičak
trakama,
■ naslone sjedala otklopite prema gore.
Opći savjet9 Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Trokut upozorenja posprema se
pomoću elastičnih traka u prtljažniku
ispod stražnjeg svjetla.
Ako je vozilo opremljeno kutijom za
odlaganje u prtljažniku, uklonite kutiju
za odlaganje da biste mogli pristupiti
trokutu upozorenja 3 65.
