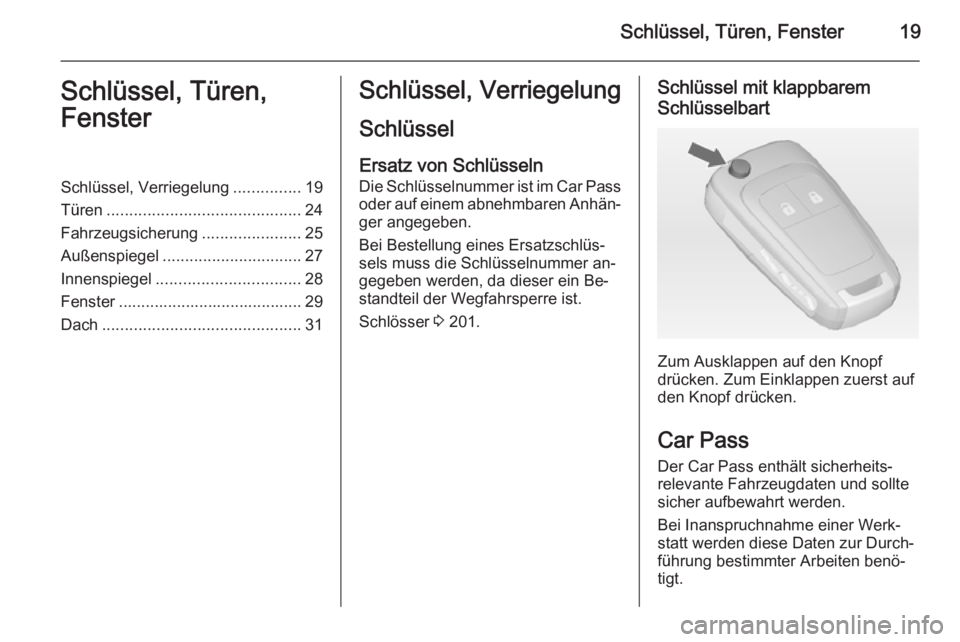

Schlüssel, Türen, Fenster19Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............19
Türen ........................................... 24
Fahrzeugsicherung ......................25
Außenspiegel ............................... 27
Innenspiegel ................................ 28
Fenster ......................................... 29
Dach ............................................ 31Schlüssel, Verriegelung
Schlüssel
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Passoder auf einem abnehmbaren Anhän‐
ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer an‐
gegeben werden, da dieser ein Be‐
standteil der Wegfahrsperre ist.
Schlösser 3 201.Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.
Page 22 of 227

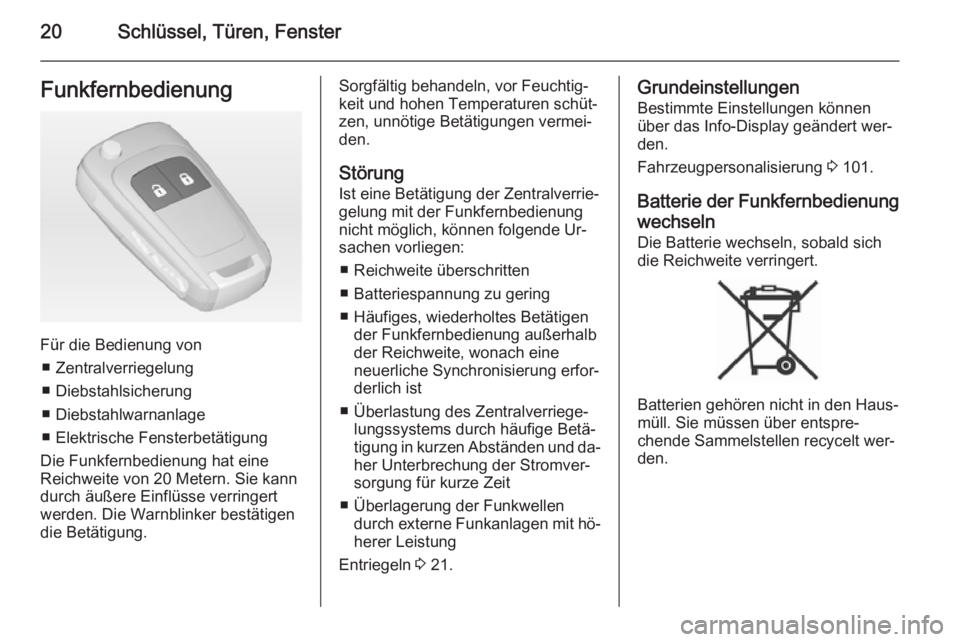

20Schlüssel, Türen, FensterFunkfernbedienung
Für die Bedienung von■ Zentralverriegelung
■ Diebstahlsicherung
■ Diebstahlwarnanlage
■ Elektrische Fensterbetätigung
Die Funkfernbedienung hat eine Reichweite von 20 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende Ur‐
sachen vorliegen:
■ Reichweite überschritten
■ Batteriespannung zu gering
■ Häufiges, wiederholtes Betätigen der Funkfernbedienung außerhalb
der Reichweite, wonach eine
neuerliche Synchronisierung erfor‐
derlich ist
■ Überlastung des Zentralverriege‐ lungssystems durch häufige Betä‐
tigung in kurzen Abständen und da‐
her Unterbrechung der Stromver‐
sorgung für kurze Zeit
■ Überlagerung der Funkwellen durch externe Funkanlagen mit hö‐herer Leistung
Entriegeln 3 21.Grundeinstellungen
Bestimmte Einstellungen können
über das Info-Display geändert wer‐
den.
Fahrzeugpersonalisierung 3 101.
Batterie der Funkfernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Page 23 of 227

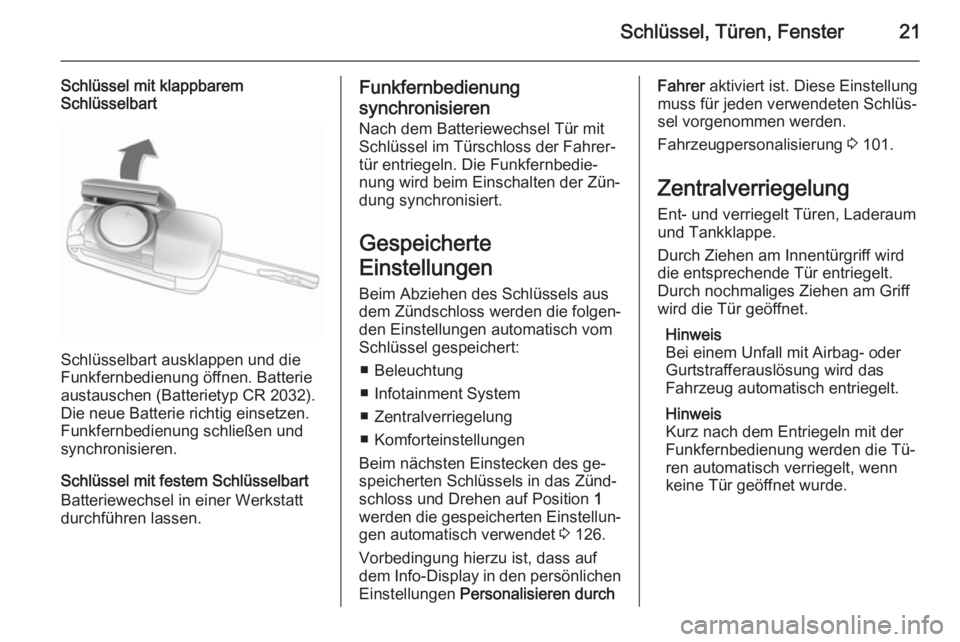

Schlüssel, Türen, Fenster21
Schlüssel mit klappbarem
Schlüsselbart
Schlüsselbart ausklappen und die
Funkfernbedienung öffnen. Batterie
austauschen (Batterietyp CR 2032).
Die neue Batterie richtig einsetzen. Funkfernbedienung schließen und
synchronisieren.
Schlüssel mit festem Schlüsselbart
Batteriewechsel in einer Werkstatt
durchführen lassen.
Funkfernbedienung
synchronisieren
Nach dem Batteriewechsel Tür mit
Schlüssel im Türschloss der Fahrer‐
tür entriegeln. Die Funkfernbedie‐
nung wird beim Einschalten der Zün‐
dung synchronisiert.
Gespeicherte
Einstellungen
Beim Abziehen des Schlüssels aus
dem Zündschloss werden die folgen‐
den Einstellungen automatisch vom
Schlüssel gespeichert:
■ Beleuchtung
■ Infotainment System
■ Zentralverriegelung
■ Komforteinstellungen
Beim nächsten Einstecken des ge‐
speicherten Schlüssels in das Zünd‐
schloss und Drehen auf Position 1
werden die gespeicherten Einstellun‐
gen automatisch verwendet 3 126.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisieren durchFahrer aktiviert ist. Diese Einstellung
muss für jeden verwendeten Schlüs‐
sel vorgenommen werden.
Fahrzeugpersonalisierung 3 101.
Zentralverriegelung
Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die Tü‐
ren automatisch verriegelt, wenn
keine Tür geöffnet wurde.
Page 24 of 227

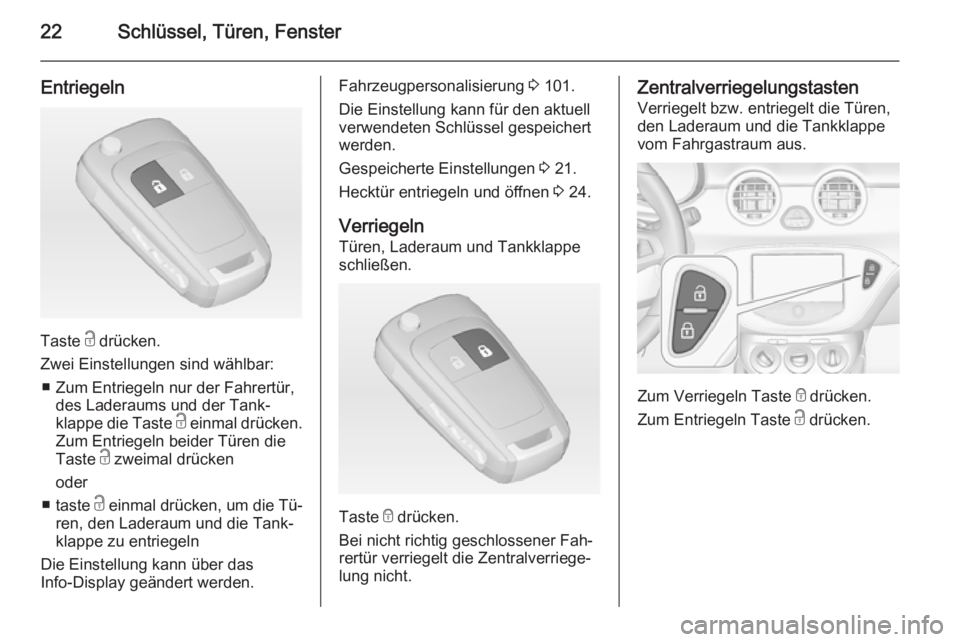

22Schlüssel, Türen, Fenster
Entriegeln
Taste c drücken.
Zwei Einstellungen sind wählbar: ■ Zum Entriegeln nur der Fahrertür, des Laderaums und der Tank‐
klappe die Taste c einmal drücken.
Zum Entriegeln beider Türen die
Taste c zweimal drücken
oder
■ taste c einmal drücken, um die Tü‐
ren, den Laderaum und die Tank‐
klappe zu entriegeln
Die Einstellung kann über das
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 101.
Die Einstellung kann für den aktuell
verwendeten Schlüssel gespeichert
werden.
Gespeicherte Einstellungen 3 21.
Hecktür entriegeln und öffnen 3 24.
Verriegeln Türen, Laderaum und Tankklappe
schließen.
Taste e drücken.
Bei nicht richtig geschlossener Fah‐
rertür verriegelt die Zentralverriege‐
lung nicht.
Zentralverriegelungstasten
Verriegelt bzw. entriegelt die Türen,
den Laderaum und die Tankklappe
vom Fahrgastraum aus.
Zum Verriegeln Taste e drücken.
Zum Entriegeln Taste c drücken.
Page 25 of 227
Schlüssel, Türen, Fenster23

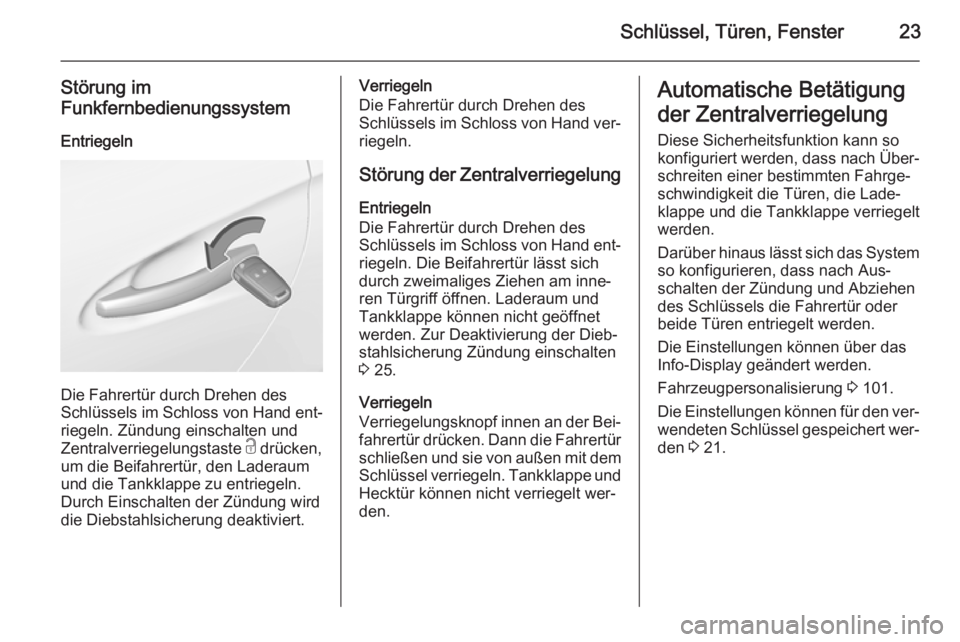

Störung im
Funkfernbedienungssystem
Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐ riegeln. Zündung einschalten und
Zentralverriegelungstaste c drücken,
um die Beifahrertür, den Laderaum und die Tankklappe zu entriegeln. Durch Einschalten der Zündung wird
die Diebstahlsicherung deaktiviert.
Verriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ver‐
riegeln.
Störung der Zentralverriegelung
Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐ riegeln. Die Beifahrertür lässt sich
durch zweimaliges Ziehen am inne‐
ren Türgriff öffnen. Laderaum und
Tankklappe können nicht geöffnet
werden. Zur Deaktivierung der Dieb‐ stahlsicherung Zündung einschalten
3 25.
Verriegeln
Verriegelungsknopf innen an der Bei‐ fahrertür drücken. Dann die Fahrertür schließen und sie von außen mit dem
Schlüssel verriegeln. Tankklappe und Hecktür können nicht verriegelt wer‐
den.Automatische Betätigung
der Zentralverriegelung
Diese Sicherheitsfunktion kann so
konfiguriert werden, dass nach Über‐
schreiten einer bestimmten Fahrge‐
schwindigkeit die Türen, die Lade‐
klappe und die Tankklappe verriegelt
werden.
Darüber hinaus lässt sich das System
so konfigurieren, dass nach Aus‐
schalten der Zündung und Abziehen
des Schlüssels die Fahrertür oder
beide Türen entriegelt werden.
Die Einstellungen können über das
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 101.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 21.
Page 26 of 227

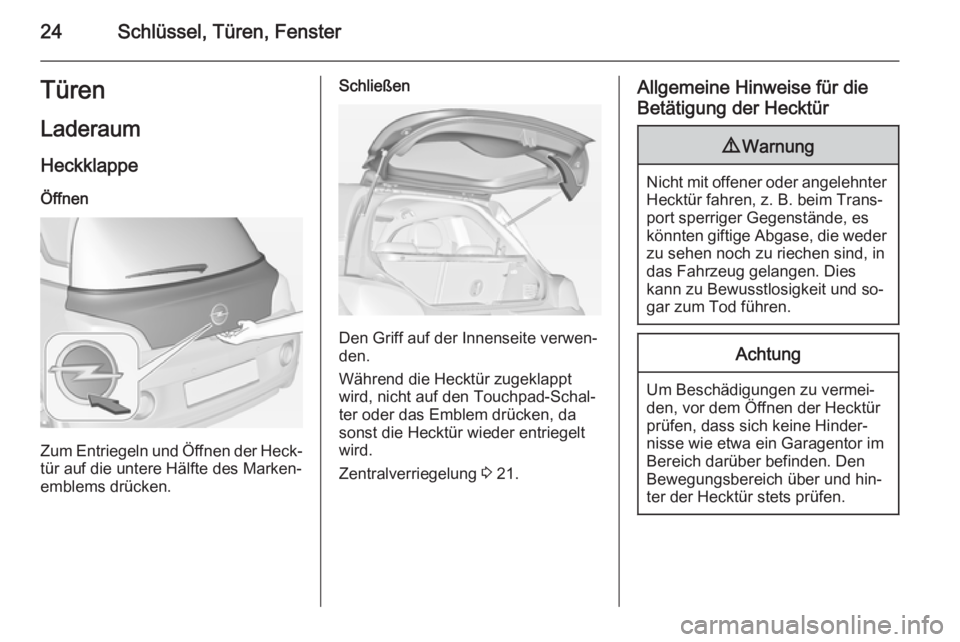

24Schlüssel, Türen, FensterTürenLaderaum
Heckklappe Öffnen
Zum Entriegeln und Öffnen der Heck‐
tür auf die untere Hälfte des Marken‐
emblems drücken.
Schließen
Den Griff auf der Innenseite verwen‐
den.
Während die Hecktür zugeklappt
wird, nicht auf den Touchpad-Schal‐ ter oder das Emblem drücken, da
sonst die Hecktür wieder entriegelt
wird.
Zentralverriegelung 3 21.
Allgemeine Hinweise für die
Betätigung der Hecktür9 Warnung
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und so‐
gar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und hin‐
ter der Hecktür stets prüfen.
Page 27 of 227

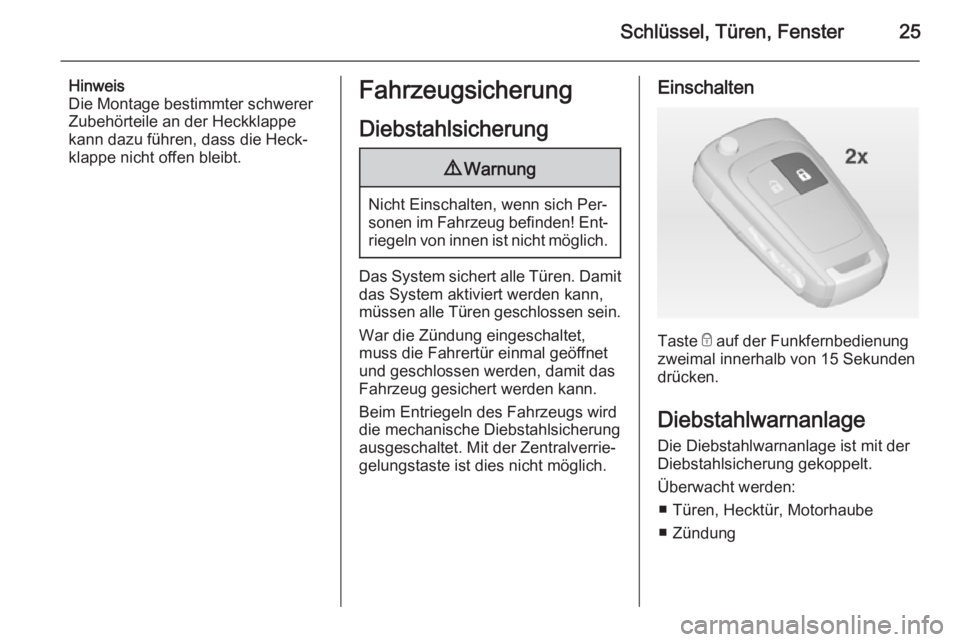

Schlüssel, Türen, Fenster25
Hinweis
Die Montage bestimmter schwerer Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich Per‐
sonen im Fahrzeug befinden! Ent‐ riegeln von innen ist nicht möglich.
Das System sichert alle Türen. Damit
das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Einschalten
Taste e auf der Funkfernbedienung
zweimal innerhalb von 15 Sekunden
drücken.
DiebstahlwarnanlageDie Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ■ Türen, Hecktür, Motorhaube
■ Zündung
Page 28 of 227

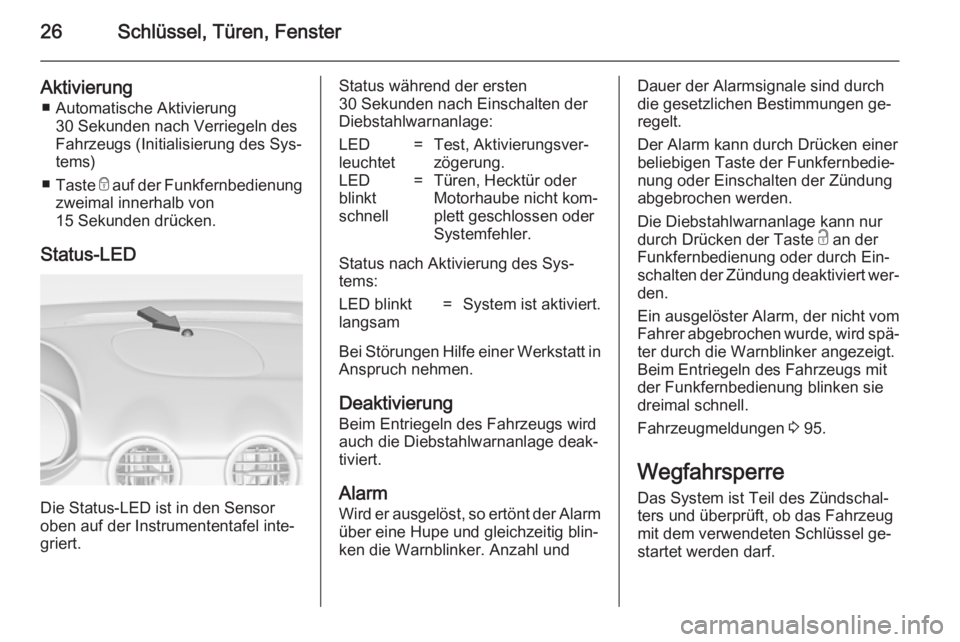

26Schlüssel, Türen, Fenster
Aktivierung■ Automatische Aktivierung 30 Sekunden nach Verriegeln des
Fahrzeugs (Initialisierung des Sys‐ tems)
■ Taste e auf der Funkfernbedienung
zweimal innerhalb von
15 Sekunden drücken.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED
leuchtet=Test, Aktivierungsver‐
zögerung.LED
blinkt
schnell=Türen, Hecktür oder
Motorhaube nicht kom‐
plett geschlossen oder
Systemfehler.
Status nach Aktivierung des Sys‐
tems:
LED blinkt
langsam=System ist aktiviert.
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Deaktivierung Beim Entriegeln des Fahrzeugs wird
auch die Diebstahlwarnanlage deak‐
tiviert.
Alarm
Wird er ausgelöst, so ertönt der Alarm über eine Hupe und gleichzeitig blin‐
ken die Warnblinker. Anzahl und
Dauer der Alarmsignale sind durch
die gesetzlichen Bestimmungen ge‐
regelt.
Der Alarm kann durch Drücken einer
beliebigen Taste der Funkfernbedie‐
nung oder Einschalten der Zündung
abgebrochen werden.
Die Diebstahlwarnanlage kann nur
durch Drücken der Taste c an der
Funkfernbedienung oder durch Ein‐
schalten der Zündung deaktiviert wer‐
den.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird spä‐ ter durch die Warnblinker angezeigt.
Beim Entriegeln des Fahrzeugs mit
der Funkfernbedienung blinken sie
dreimal schnell.
Fahrzeugmeldungen 3 95.
Wegfahrsperre Das System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel ge‐
startet werden darf.
Page 29 of 227

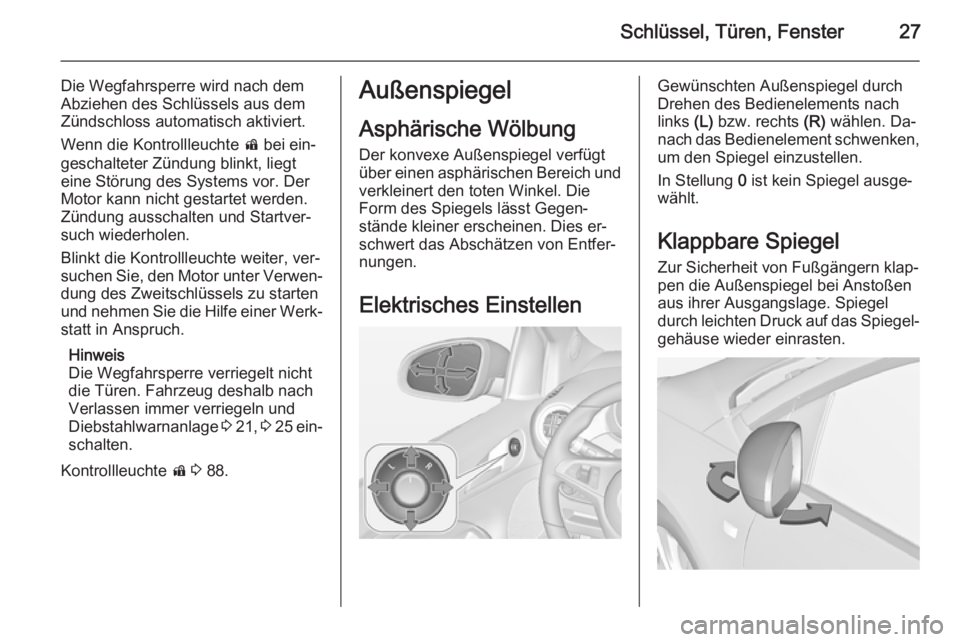

Schlüssel, Türen, Fenster27
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei ein‐
geschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter, ver‐
suchen Sie, den Motor unter Verwen‐ dung des Zweitschlüssels zu starten
und nehmen Sie die Hilfe einer Werk‐
statt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach
Verlassen immer verriegeln und
Diebstahlwarnanlage 3 21 , 3 25 ein‐
schalten.
Kontrollleuchte d 3 88.Außenspiegel
Asphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. Die
Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies er‐
schwert das Abschätzen von Entfer‐
nungen.
Elektrisches EinstellenGewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen. Da‐
nach das Bedienelement schwenken,
um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Page 30 of 227

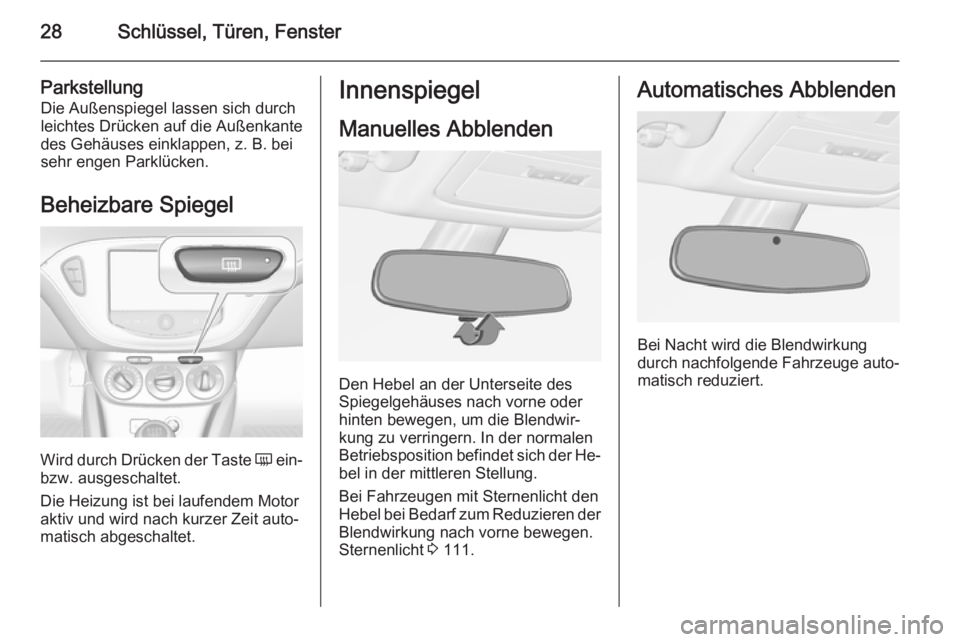

28Schlüssel, Türen, Fenster
ParkstellungDie Außenspiegel lassen sich durch
leichtes Drücken auf die Außenkante
des Gehäuses einklappen, z. B. bei
sehr engen Parklücken.
Beheizbare Spiegel
Wird durch Drücken der Taste Ü ein-
bzw. ausgeschaltet.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Innenspiegel
Manuelles Abblenden
Den Hebel an der Unterseite des
Spiegelgehäuses nach vorne oder
hinten bewegen, um die Blendwir‐
kung zu verringern. In der normalen
Betriebsposition befindet sich der He‐
bel in der mittleren Stellung.
Bei Fahrzeugen mit Sternenlicht den
Hebel bei Bedarf zum Reduzieren der Blendwirkung nach vorne bewegen.
Sternenlicht 3 111.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
