OPEL ADAM 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: ADAM, Model: OPEL ADAM 2014Pages: 227, PDF-Größe: 6.76 MB
Page 41 of 227

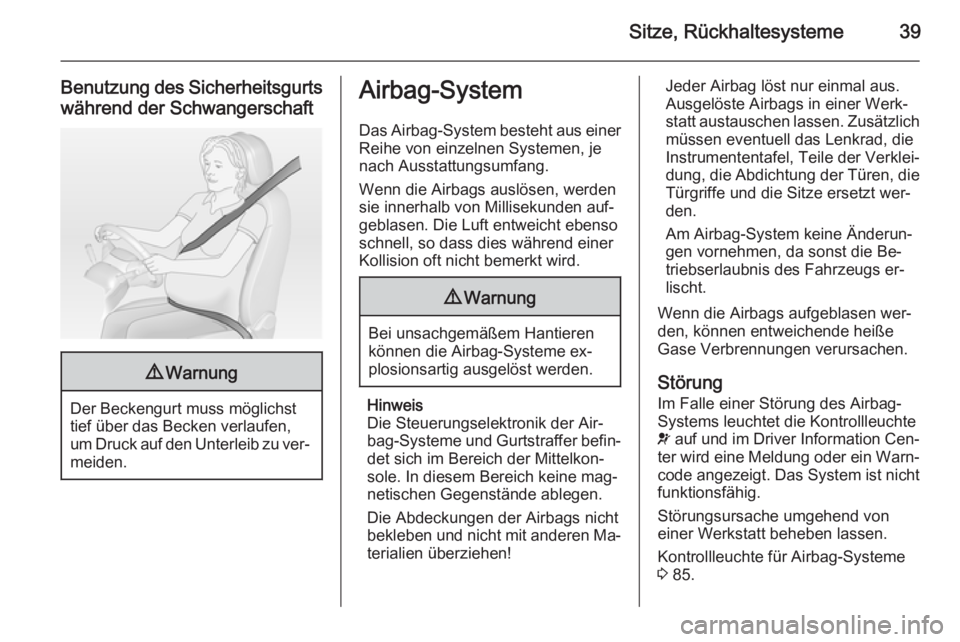

Sitze, Rückhaltesysteme39
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Störung Im Falle einer Störung des Airbag-
Systems leuchtet die Kontrollleuchte
v auf und im Driver Information Cen‐
ter wird eine Meldung oder ein Warn‐
code angezeigt. Das System ist nicht
funktionsfähig.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Kontrollleuchte für Airbag-Systeme
3 85.
Page 42 of 227

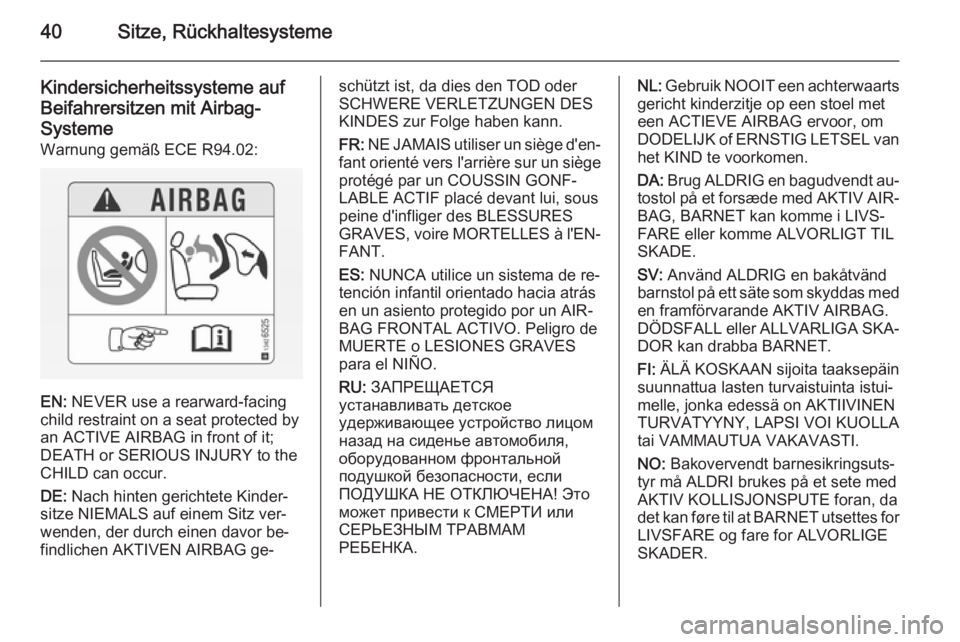

40Sitze, Rückhaltesysteme
Kindersicherheitssysteme aufBeifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
Page 43 of 227

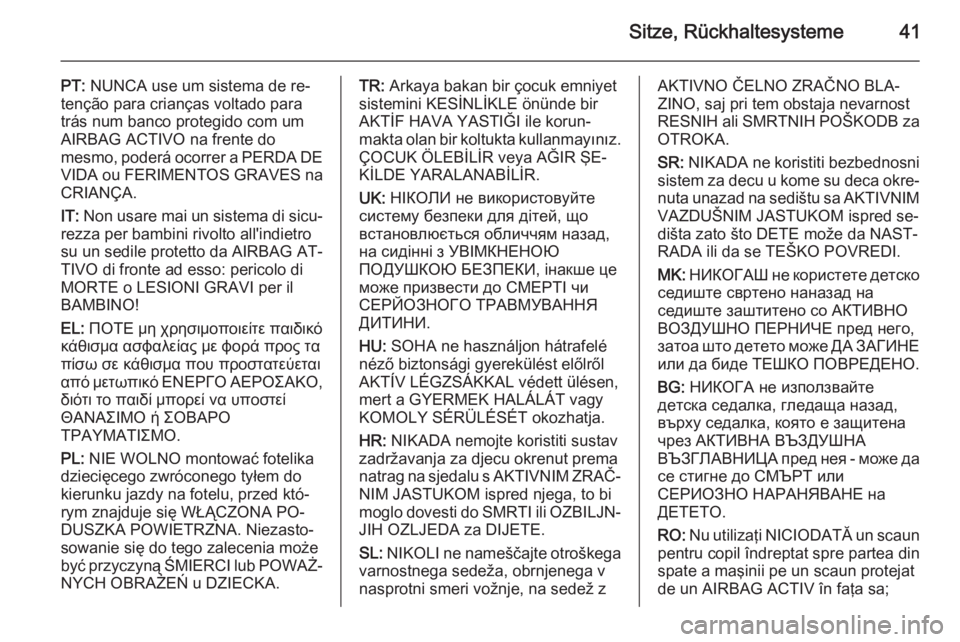

Sitze, Rückhaltesysteme41
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐ sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež zAKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
Page 44 of 227

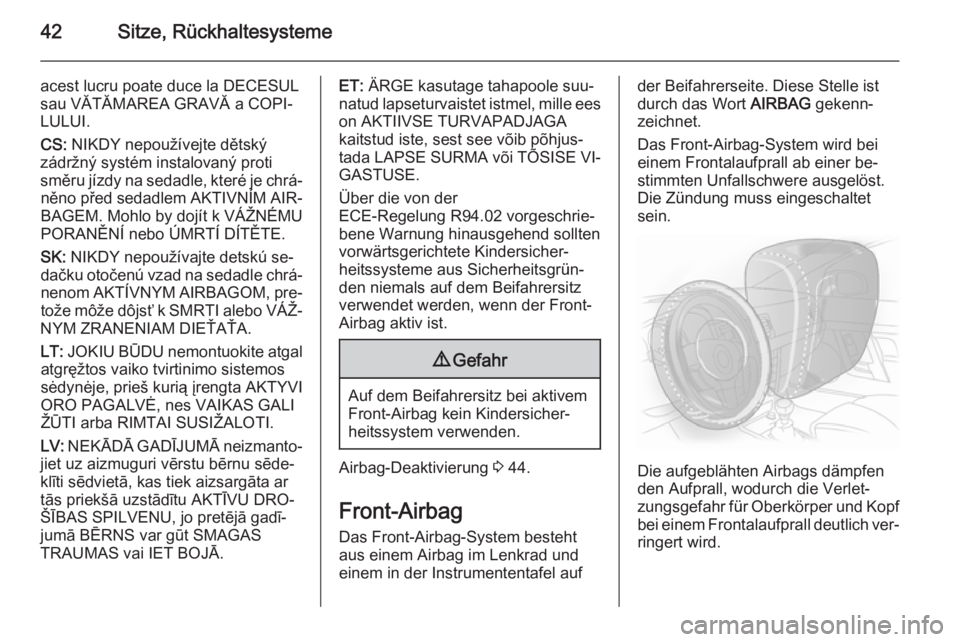

42Sitze, Rückhaltesysteme
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐
ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
Über die von der
ECE-Regelung R94.02 vorgeschrie‐
bene Warnung hinausgehend sollten
vorwärtsgerichtete Kindersicher‐
heitssysteme aus Sicherheitsgrün‐
den niemals auf dem Beifahrersitz
verwendet werden, wenn der Front-
Airbag aktiv ist.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Airbag-Deaktivierung 3 44.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad und einem in der Instrumententafel auf
der Beifahrerseite. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich ver‐
ringert wird.
Page 45 of 227

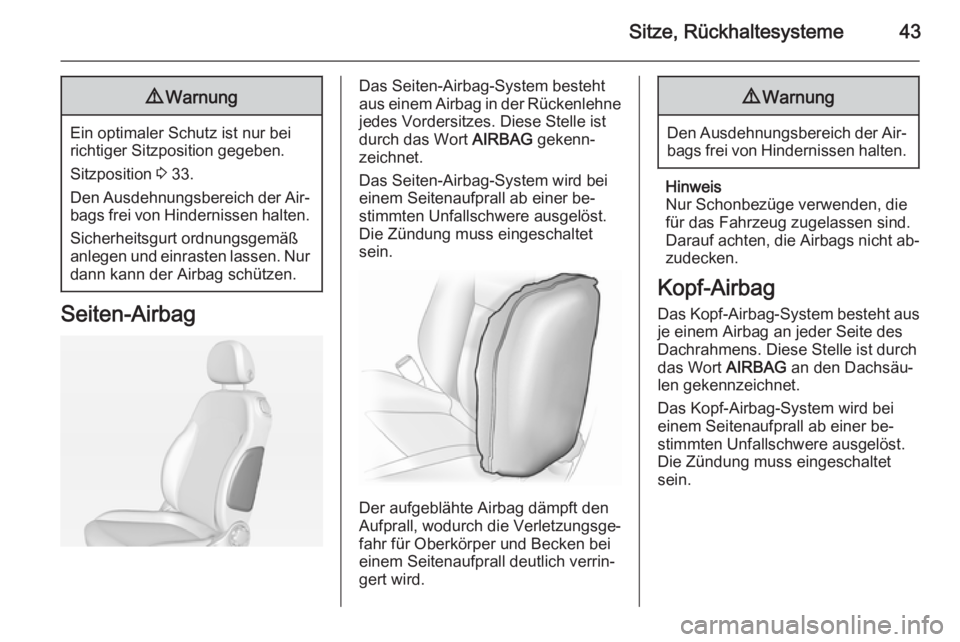

Sitze, Rückhaltesysteme439Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 33.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stelle ist durch das Wort AIRBAG an den Dachsäu‐
len gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Page 46 of 227
44Sitze, Rückhaltesysteme
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.
Airbagabschaltung
Das Beifahrer-Airbag-System muss
deaktiviert werden, wenn auf diesem
Sitz ein Kindersicherheitssystem an‐ gebracht werden soll. Der Seiten-
Airbag und der Kopf-Airbag, die Gurt‐
straffer und alle Fahrer-Airbag-
Systeme bleiben weiterhin aktiv.
Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter an der rechten Seite der Instru‐
mententafel deaktiviert werden.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:* OFF=Beifahrer-Airbag ist deak‐
tiviert und löst bei einer
Kollision nicht aus. Die
Kontrollleuchte *OFF
leuchtet dauerhaft in der
Mittelkonsole. Es kann ein Kindersicherheitssystem
gemäß Tabelle Befesti‐
gungsplätze des Kindersi‐
cherheitssystems einge‐
baut werden 3 47. Keine
erwachsene Person darf
auf dem Beifahrersitz
Platz nehmen.V ON=Beifahrer-Airbag ist akti‐
viert. Ein Kindersicher‐
heitssystem darf nicht in‐
stalliert werden.
Page 47 of 227

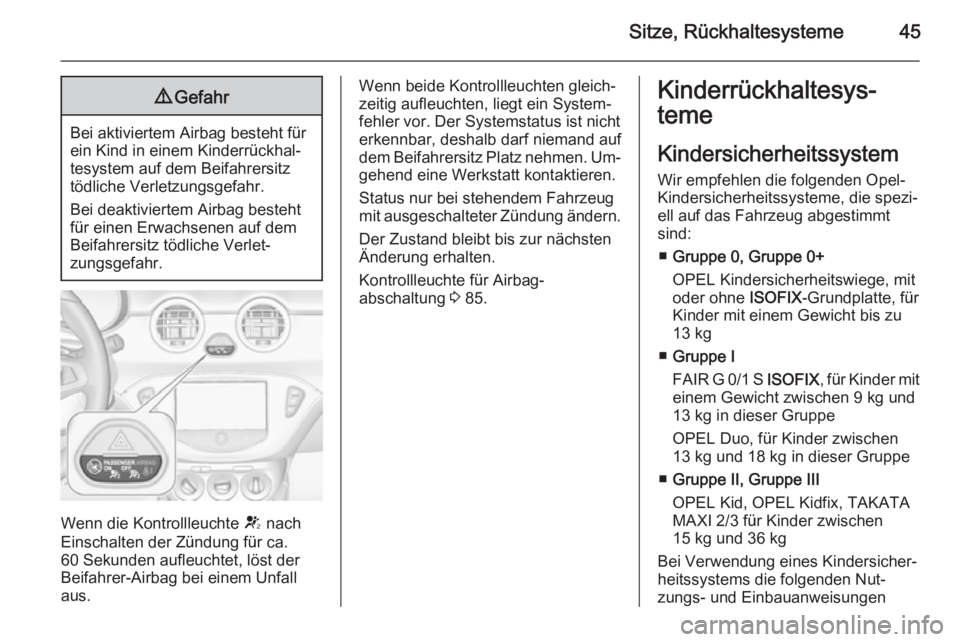

Sitze, Rückhaltesysteme459Gefahr
Bei aktiviertem Airbag besteht für
ein Kind in einem Kinderrückhal‐ tesystem auf dem Beifahrersitz
tödliche Verletzungsgefahr.
Bei deaktiviertem Airbag besteht
für einen Erwachsenen auf dem
Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte V
nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐
fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen. Um‐
gehend eine Werkstatt kontaktieren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 85.Kinderrückhaltesys‐
teme
Kindersicherheitssystem Wir empfehlen die folgenden Opel-
Kindersicherheitssysteme, die spezi‐
ell auf das Fahrzeug abgestimmt
sind:
■ Gruppe 0, Gruppe 0+
OPEL Kindersicherheitswiege, mit
oder ohne ISOFIX-Grundplatte, für
Kinder mit einem Gewicht bis zu
13 kg
■ Gruppe I
FAIR G 0/1 S ISOFIX, für Kinder mit
einem Gewicht zwischen 9 kg und
13 kg in dieser Gruppe
OPEL Duo, für Kinder zwischen 13 kg und 18 kg in dieser Gruppe
■ Gruppe II, Gruppe III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 für Kinder zwischen
15 kg und 36 kg
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen
Page 48 of 227

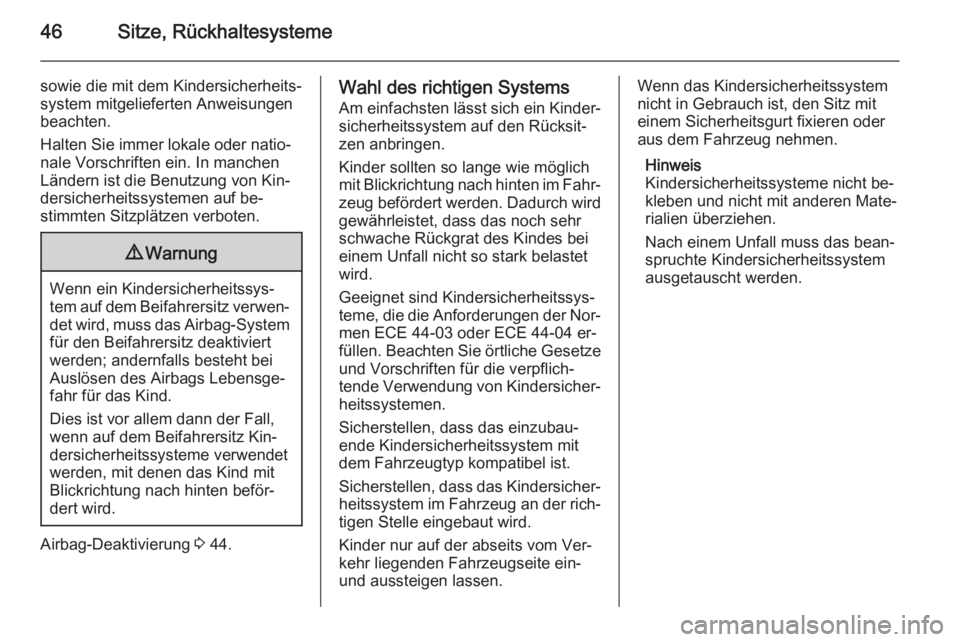

46Sitze, Rückhaltesysteme
sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Warnung
Wenn ein Kindersicherheitssys‐
tem auf dem Beifahrersitz verwen‐
det wird, muss das Airbag-System für den Beifahrersitz deaktiviert
werden; andernfalls besteht bei
Auslösen des Airbags Lebensge‐
fahr für das Kind.
Dies ist vor allem dann der Fall, wenn auf dem Beifahrersitz Kin‐
dersicherheitssysteme verwendet
werden, mit denen das Kind mit
Blickrichtung nach hinten beför‐
dert wird.
Airbag-Deaktivierung 3 44.
Wahl des richtigen Systems
Am einfachsten lässt sich ein Kinder‐ sicherheitssystem auf den Rücksit‐
zen anbringen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Kindersicherheitssys‐ teme, die die Anforderungen der Nor‐
men ECE 44-03 oder ECE 44-04 er‐
füllen. Beachten Sie örtliche Gesetze
und Vorschriften für die verpflich‐
tende Verwendung von Kindersicher‐ heitssystemen.
Sicherstellen, dass das einzubau‐ ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 49 of 227
Sitze, Rückhaltesysteme47Befestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem Beifahrersitz
Auf den Rücksitzen
aktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U2
*Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1U2
*Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1U2, 3
*Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreU **XU *Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreU **XU *1=Nur wenn das Airbag-System des Beifahrersitzes deaktiviert ist. Bei Befestigung des Kindersicherheitssystems mit‐ tels Dreipunkt-Sicherheitsgurt Sitzhöheneinstellung in oberste Position einstellen. Die Rückenlehne so weit wie er‐
forderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicherheitsgurt an der Gurtschlossseite
fest anliegt.2=Sitz mit ISOFIX und Top-Tether-Befestigungsbügeln erhältlich 3 50.3=Bei Verwendung von Kindersicherheitssystemen dieser Gruppe hintere Kopfstütze abnehmen 3 32.
Page 50 of 227

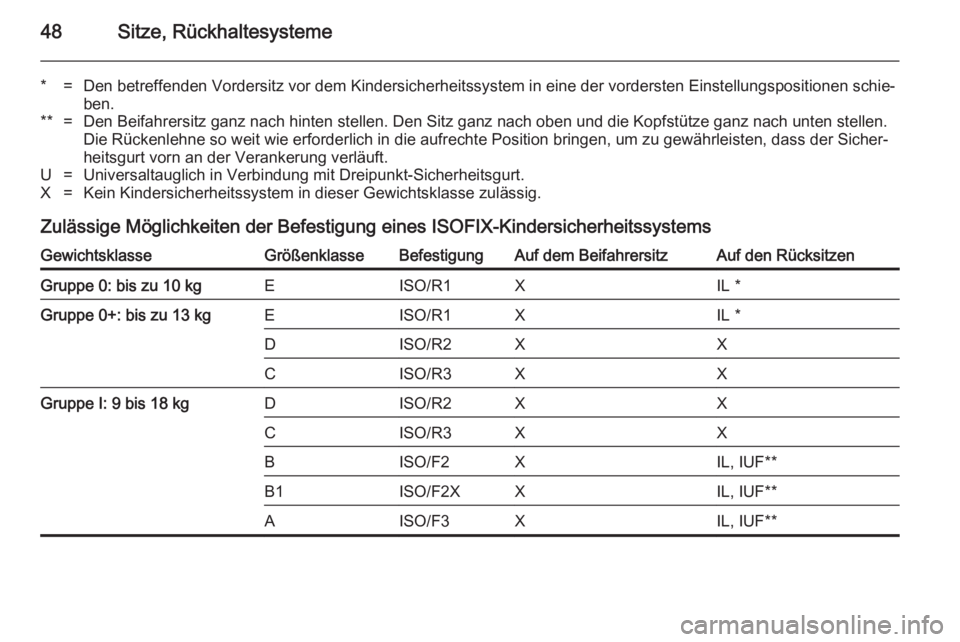

48Sitze, Rückhaltesysteme
*=Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben.**=Den Beifahrersitz ganz nach hinten stellen. Den Sitz ganz nach oben und die Kopfstütze ganz nach unten stellen. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐ heitsgurt vorn an der Verankerung verläuft.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.
Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe 0: bis zu 10 kgEISO/R1XIL *Gruppe 0+: bis zu 13 kgEISO/R1XIL *DISO/R2XXCISO/R3XXGruppe I: 9 bis 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**
