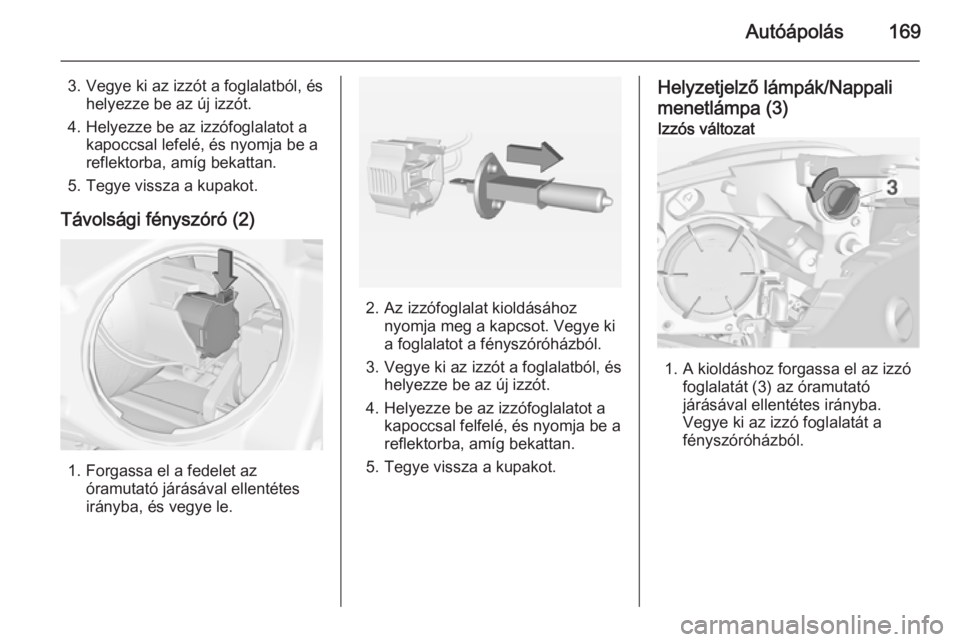

Autóápolás169
3. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzófoglalatot a kapoccsal lefelé, és nyomja be a
reflektorba, amíg bekattan.
5. Tegye vissza a kupakot.
Távolsági fényszóró (2)
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. Az izzófoglalat kioldásához nyomja meg a kapcsot. Vegye ki
a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a kapoccsal felfelé, és nyomja be areflektorba, amíg bekattan.
5. Tegye vissza a kupakot.
Helyzetjelző lámpák/Nappali menetlámpa (3)Izzós változat
1. A kioldáshoz forgassa el az izzó foglalatát (3) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
fényszóróházból.

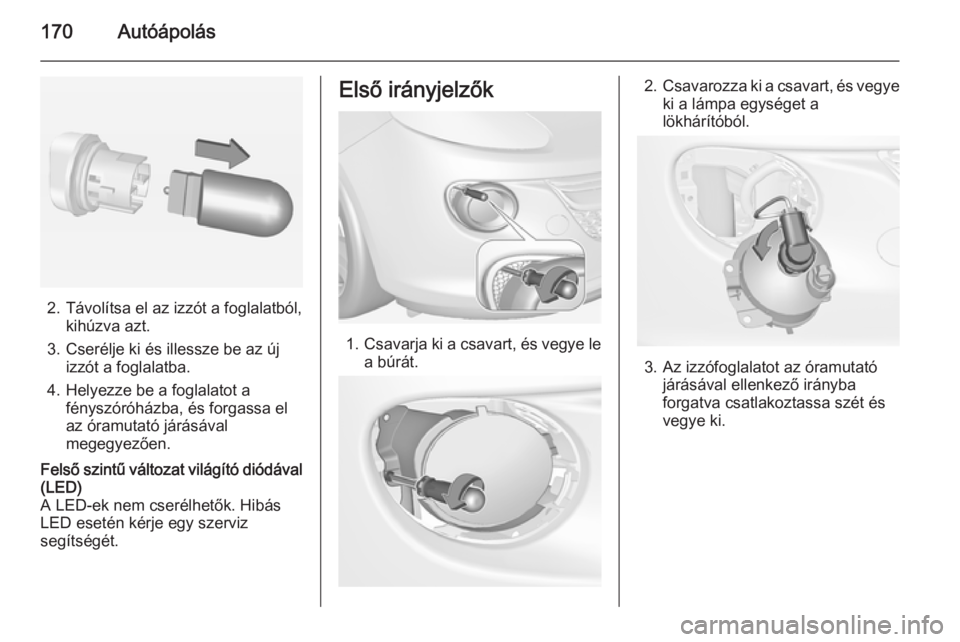

170Autóápolás
2. Távolítsa el az izzót a foglalatból,kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a fényszóróházba, és forgassa el
az óramutató járásával megegyezően.
Felső szintű változat világító diódával (LED)
A LED-ek nem cserélhetők. Hibás
LED esetén kérje egy szerviz
segítségét.Első irányjelzők
1. Csavarja ki a csavart, és vegye le
a búrát.
2. Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.

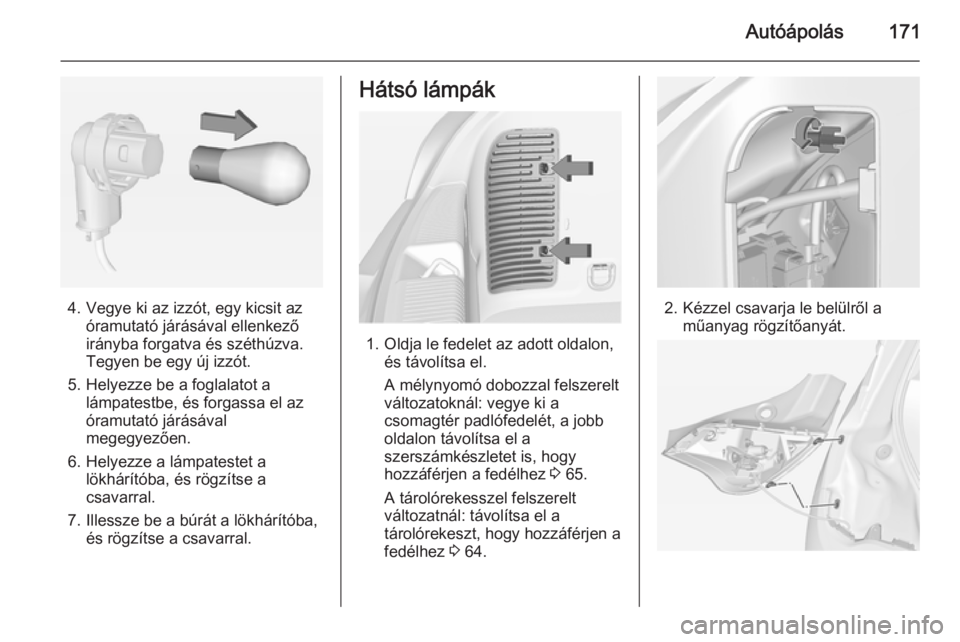

Autóápolás171
4. Vegye ki az izzót, egy kicsit azóramutató járásával ellenkező
irányba forgatva és széthúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze a lámpatestet a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.
Hátsó lámpák
1. Oldja le fedelet az adott oldalon, és távolítsa el.
A mélynyomó dobozzal felszerelt
változatoknál: vegye ki a
csomagtér padlófedelét, a jobb
oldalon távolítsa el a
szerszámkészletet is, hogy
hozzáférjen a fedélhez 3 65.
A tárolórekesszel felszerelt
változatnál: távolítsa el a
tárolórekeszt, hogy hozzáférjen a
fedélhez 3 64.
2. Kézzel csavarja le belülről a
műanyag rögzítőanyát.

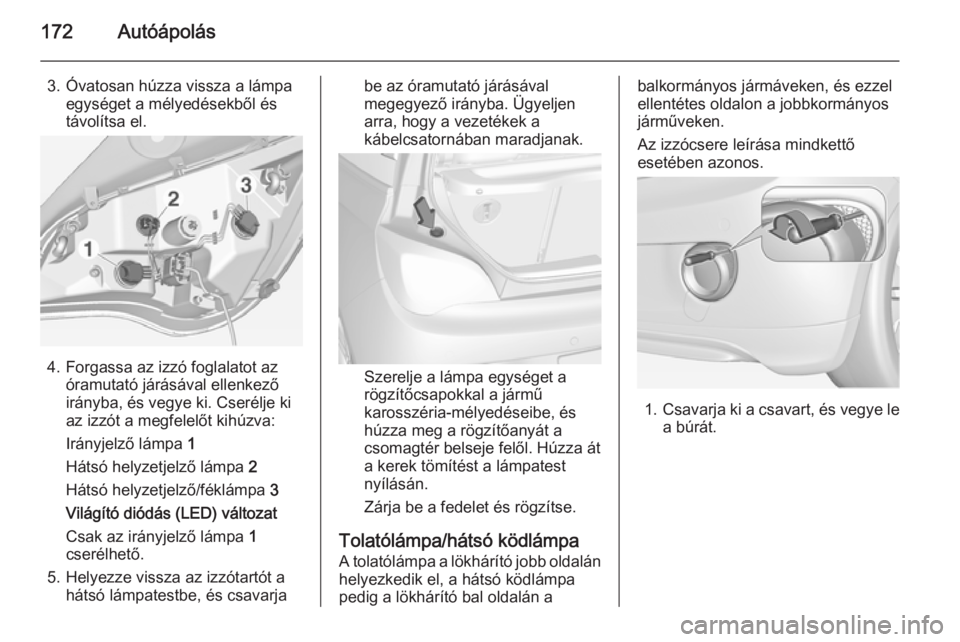

172Autóápolás
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Irányjelző lámpa 1
Hátsó helyzetjelző lámpa 2
Hátsó helyzetjelző/féklámpa 3
Világító diódás (LED) változat
Csak az irányjelző lámpa 1
cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Ügyeljen
arra, hogy a vezetékek a kábelcsatornában maradjanak.
Szerelje a lámpa egységet a
rögzítőcsapokkal a jármű
karosszéria-mélyedéseibe, és
húzza meg a rögzítőanyát a
csomagtér belseje felől. Húzza át
a kerek tömítést a lámpatest
nyílásán.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa
A tolatólámpa a lökhárító jobb oldalán
helyezkedik el, a hátsó ködlámpa
pedig a lökhárító bal oldalán a
balkormányos jármáveken, és ezzel
ellentétes oldalon a jobbkormányos
járműveken.
Az izzócsere leírása mindkettő
esetében azonos.
1. Csavarja ki a csavart, és vegye le
a búrát.

Autóápolás173
2.Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Szerelje a lámpa szerelvényt a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.
Oldalsó irányjelzők Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A jármű bal oldalán, csúsztassa a
lámpát előre, és vegye ki
lökhárítóból a hátsó felével.
A jármű jobb oldalán, csúsztassa
a lámpát hátra, és vegye ki
lökhárítóból az első felével.

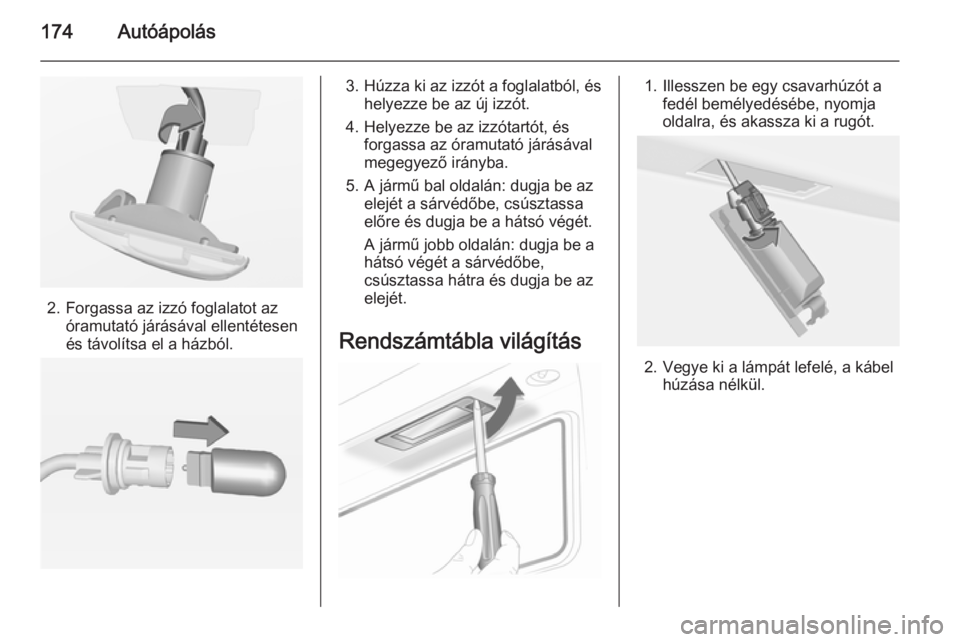

174Autóápolás
2. Forgassa az izzó foglalatot azóramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. A jármű bal oldalán: dugja be az elejét a sárvédőbe, csúsztassa
előre és dugja be a hátsó végét.
A jármű jobb oldalán: dugja be a
hátsó végét a sárvédőbe,
csúsztassa hátra és dugja be az
elejét.
Rendszámtábla világítás1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.

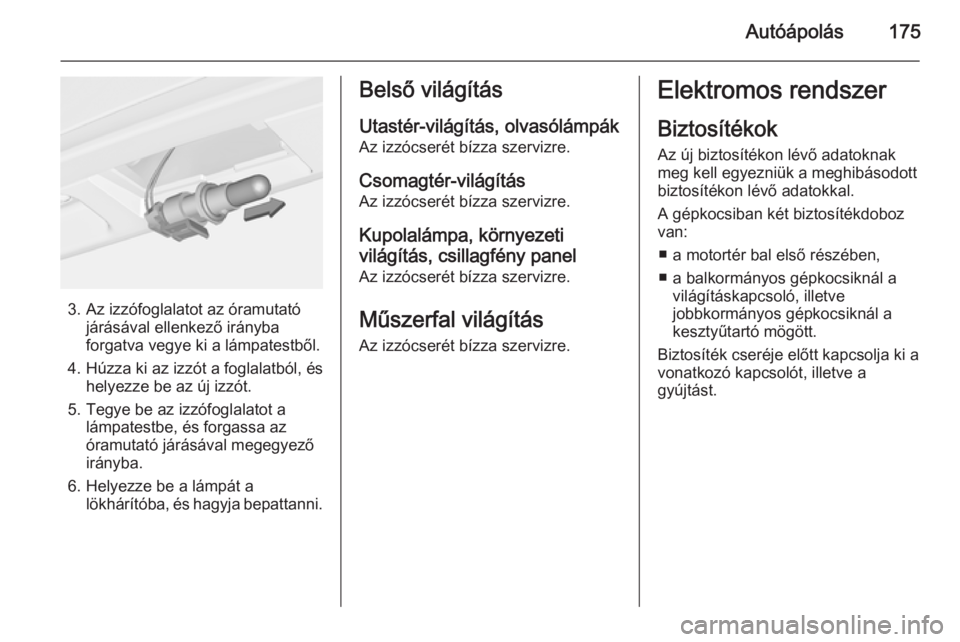

Autóápolás175
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás Az izzócserét bízza szervizre.
Kupolalámpa, környezeti
világítás, csillagfény panel Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a motortér bal első részében,
■ a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a
kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

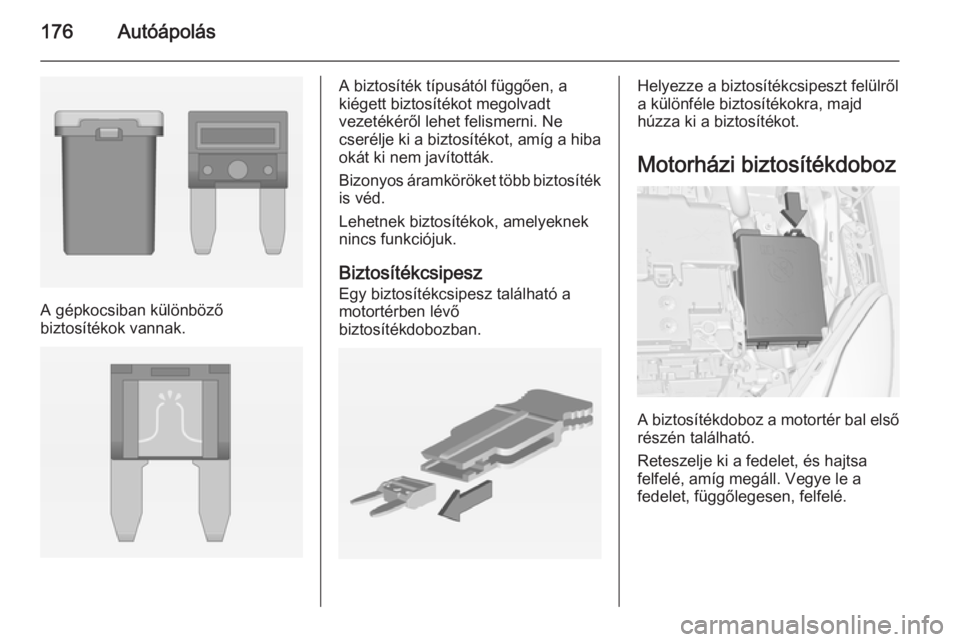

176Autóápolás
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

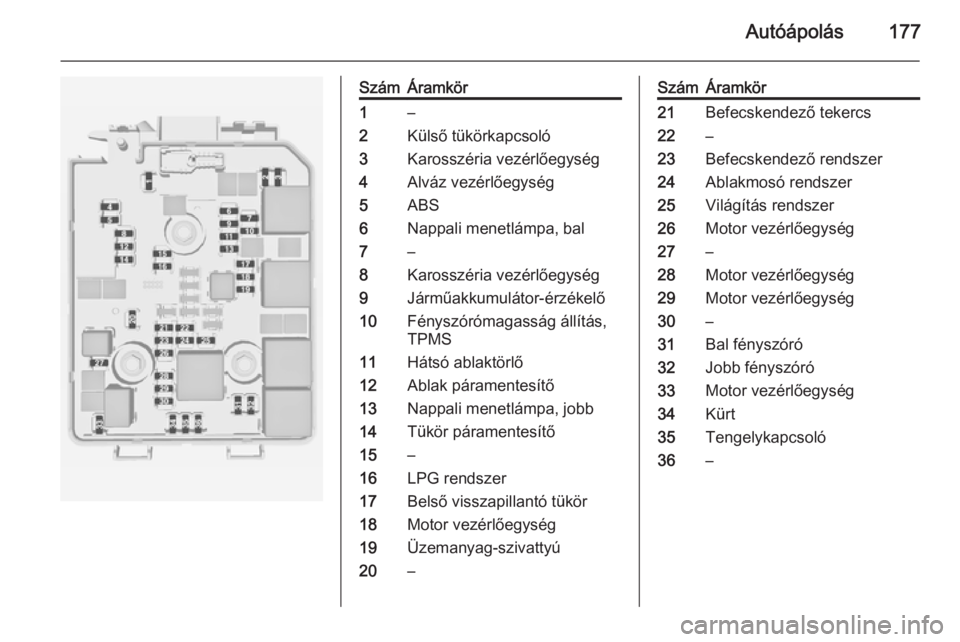

Autóápolás177
SzámÁramkör1–2Külső tükörkapcsoló3Karosszéria vezérlőegység4Alváz vezérlőegység5ABS6Nappali menetlámpa, bal7–8Karosszéria vezérlőegység9Járműakkumulátor-érzékelő10Fényszórómagasság állítás,
TPMS11Hátsó ablaktörlő12Ablak páramentesítő13Nappali menetlámpa, jobb14Tükör páramentesítő15–16LPG rendszer17Belső visszapillantó tükör18Motor vezérlőegység19Üzemanyag-szivattyú20–SzámÁramkör21Befecskendező tekercs22–23Befecskendező rendszer24Ablakmosó rendszer25Világítás rendszer26Motor vezérlőegység27–28Motor vezérlőegység29Motor vezérlőegység30–31Bal fényszóró32Jobb fényszóró33Motor vezérlőegység34Kürt35Tengelykapcsoló36–

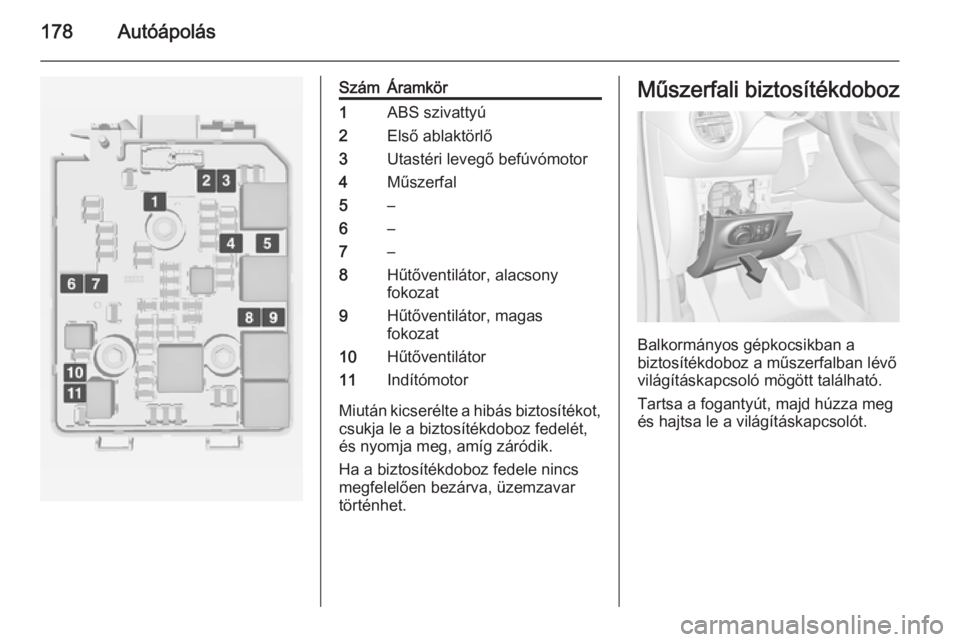

178Autóápolás
SzámÁramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotor4Műszerfal5–6–7–8Hűtőventilátor, alacsony
fokozat9Hűtőventilátor, magas
fokozat10Hűtőventilátor11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
