Ülések, biztonsági rendszerek49

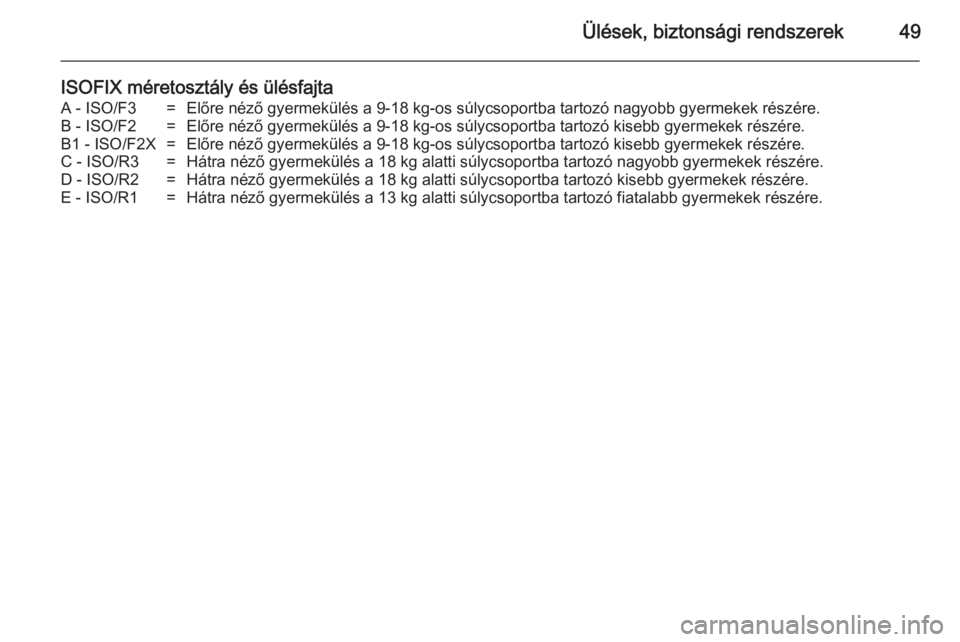

ISOFIX méretosztály és ülésfajtaA - ISO/F3=Előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részére.B - ISO/F2=Előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részére.B1 - ISO/F2X=Előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részére.C - ISO/R3=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részére.D - ISO/R2=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO/R1=Hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.

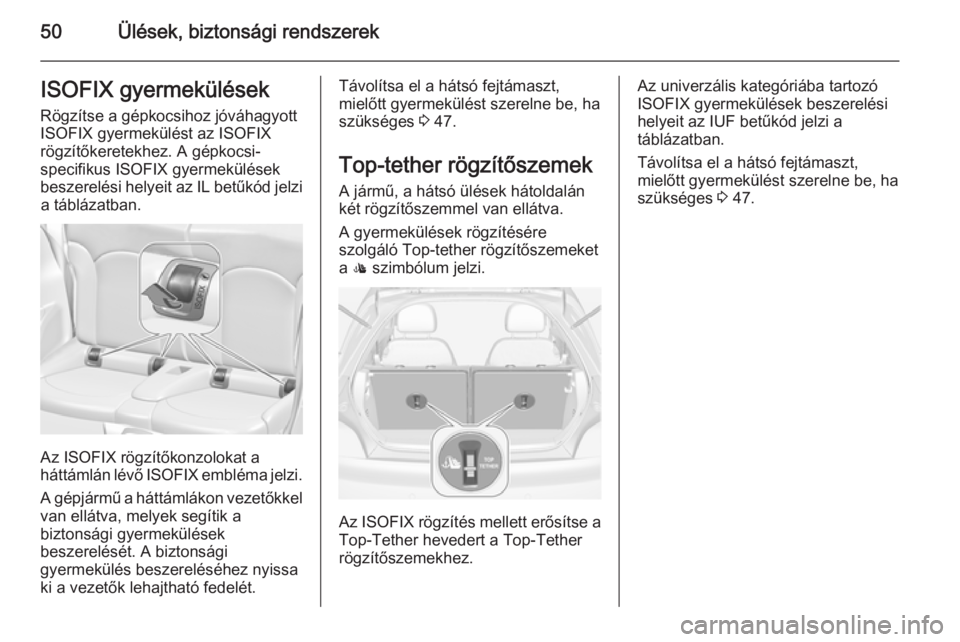

50Ülések, biztonsági rendszerekISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A gépkocsi-
specifikus ISOFIX gyermekülések beszerelési helyeit az IL betűkód jelzi a táblázatban.
Az ISOFIX rögzítőkonzolokat a
háttámlán lévő ISOFIX embléma jelzi.
A gépjármű a háttámlákon vezetőkkel van ellátva, melyek segítik a
biztonsági gyermekülések
beszerelését. A biztonsági
gyermekülés beszereléséhez nyissa
ki a vezetők lehajtható fedelét.
Távolítsa el a hátsó fejtámaszt,
mielőtt gyermekülést szerelne be, ha
szükséges 3 47.
Top-tether rögzítőszemek A jármű, a hátsó ülések hátoldalán
két rögzítőszemmel van ellátva.
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban.
Távolítsa el a hátsó fejtámaszt,
mielőtt gyermekülést szerelne be, ha
szükséges 3 47.

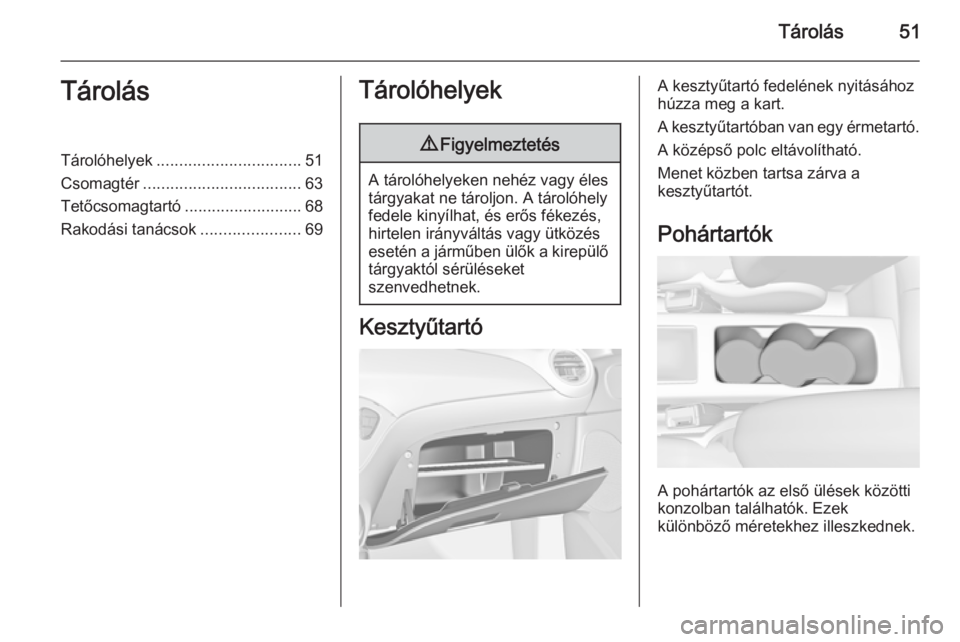

Tárolás51TárolásTárolóhelyek................................ 51
Csomagtér ................................... 63
Tetőcsomagtartó ..........................68
Rakodási tanácsok ......................69Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartó fedelének nyitásához
húzza meg a kart.
A kesztyűtartóban van egy érmetartó. A középső polc eltávolítható.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
A pohártartók az első ülések közötti
konzolban találhatók. Ezek
különböző méretekhez illeszkednek.

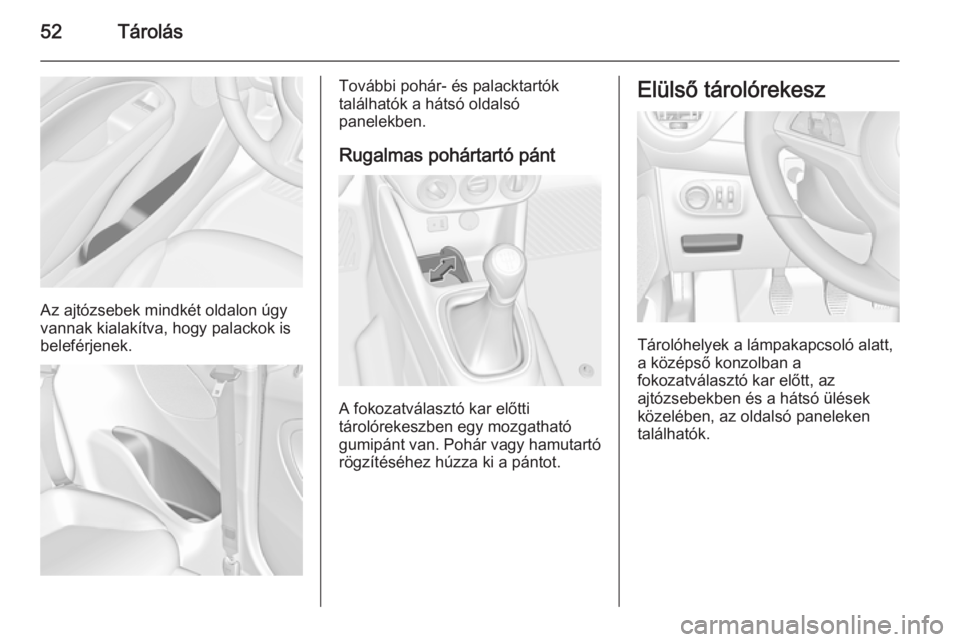

52Tárolás
Az ajtózsebek mindkét oldalon úgy
vannak kialakítva, hogy palackok is
beleférjenek.
További pohár- és palacktartók
találhatók a hátsó oldalsó
panelekben.
Rugalmas pohártartó pánt
A fokozatválasztó kar előtti
tárolórekeszben egy mozgatható
gumipánt van. Pohár vagy hamutartó rögzítéséhez húzza ki a pántot.
Elülső tárolórekesz
Tárolóhelyek a lámpakapcsoló alatt,
a középső konzolban a
fokozatválasztó kar előtt, az
ajtózsebekben és a hátsó ülések
közelében, az oldalsó paneleken találhatók.

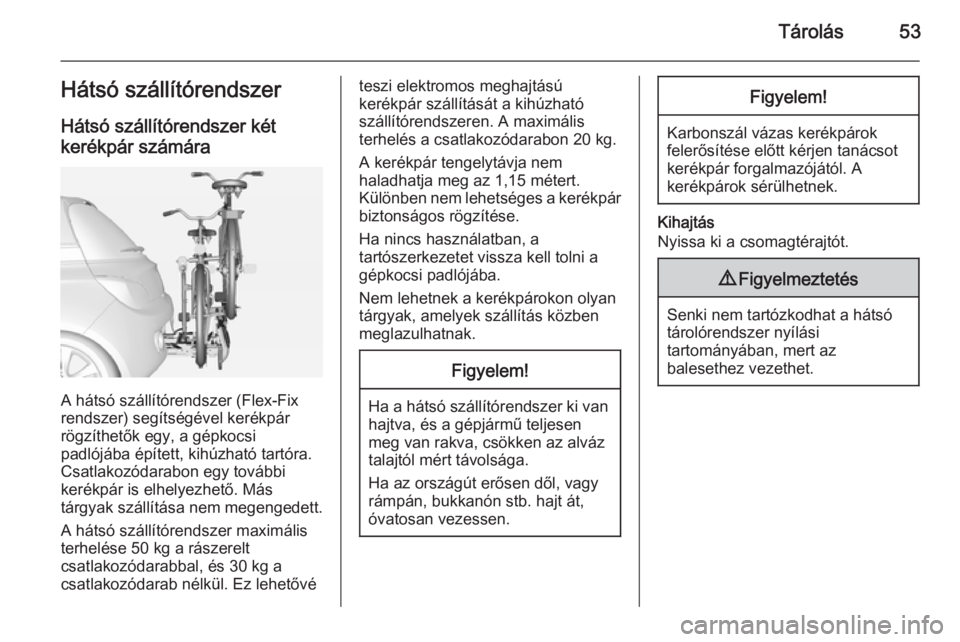

Tárolás53Hátsó szállítórendszerHátsó szállítórendszer kétkerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével kerékpár
rögzíthetők egy, a gépkocsi
padlójába épített, kihúzható tartóra.
Csatlakozódarabon egy további
kerékpár is elhelyezhető. Más
tárgyak szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 50 kg a rászerelt
csatlakozódarabbal, és 30 kg a
csatlakozódarab nélkül. Ez lehetővé
teszi elektromos meghajtású
kerékpár szállítását a kihúzható
szállítórendszeren. A maximális
terhelés a csatlakozódarabon 20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezetet vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van rakva, csökken az alváz
talajtól mért távolsága.
Ha az országút erősen dől, vagy
rámpán, bukkanón stb. hajt át,
óvatosan vezessen.
Figyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.

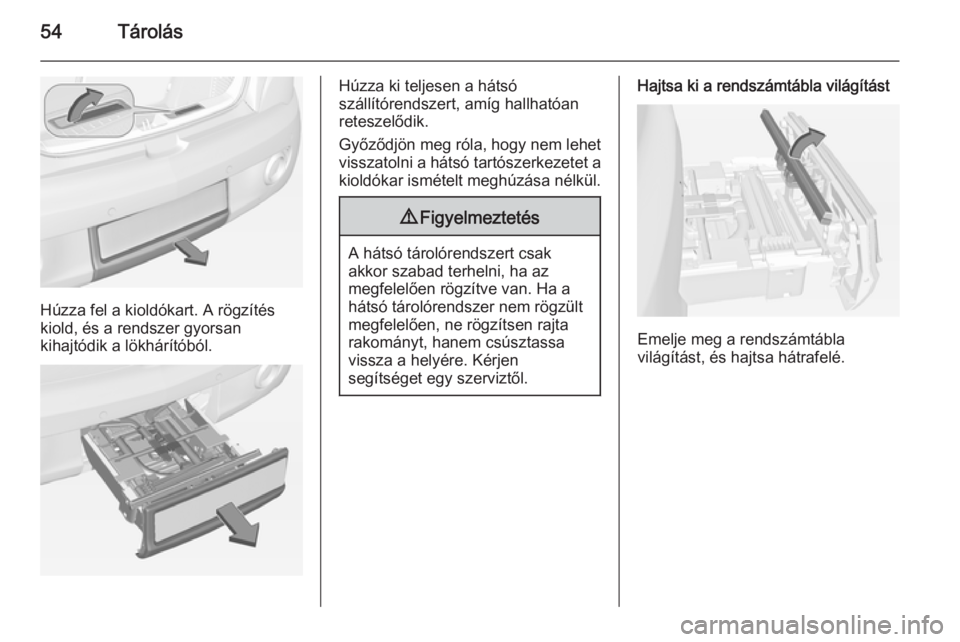

54Tárolás
Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla világítást
Emelje meg a rendszámtábla
világítást, és hajtsa hátrafelé.

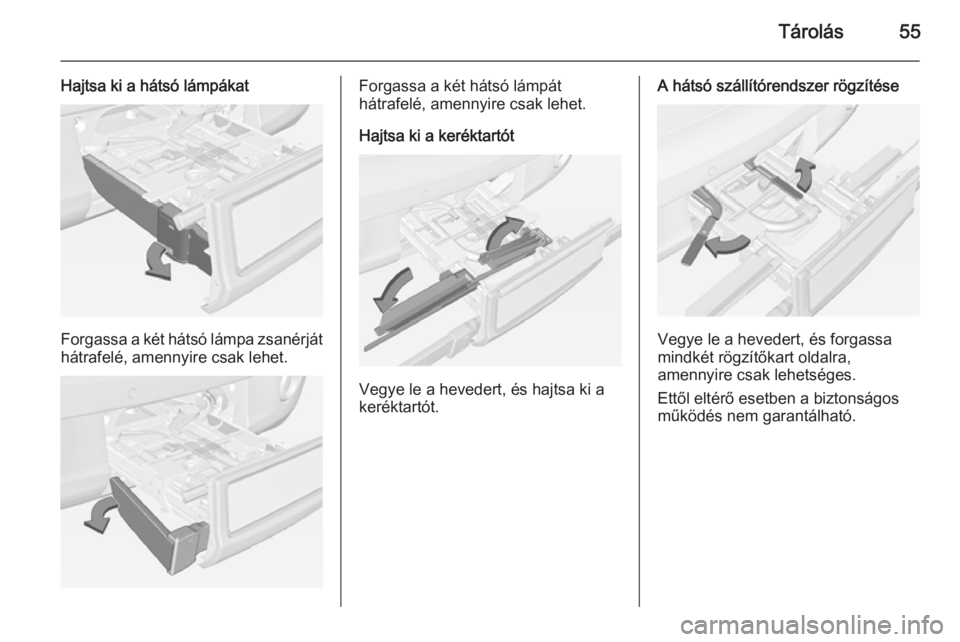

Tárolás55
Hajtsa ki a hátsó lámpákat
Forgassa a két hátsó lámpa zsanérját
hátrafelé, amennyire csak lehet.
Forgassa a két hátsó lámpát
hátrafelé, amennyire csak lehet.
Hajtsa ki a keréktartót
Vegye le a hevedert, és hajtsa ki a
keréktartót.
A hátsó szállítórendszer rögzítése
Vegye le a hevedert, és forgassa
mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.

56Tárolás
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját (1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet (2).
Nyomja le a tartókeretet (1), és a
reteszeléshez forgassa a fogantyút
(2) hátrafelé.
Nyomja meg a gombot (1), és vegye
ki a bal oldali tartókeretet (2).
Nyomja meg a gombot (1), és dugja a bal oldali tartókeretet a jobb oldali
darabba (2).
Csatlakozódarab felszerelése
Ha két kerékpárt szállít, az adaptert
az első kerékpár felszerelése előtt
kell rögzíteni.

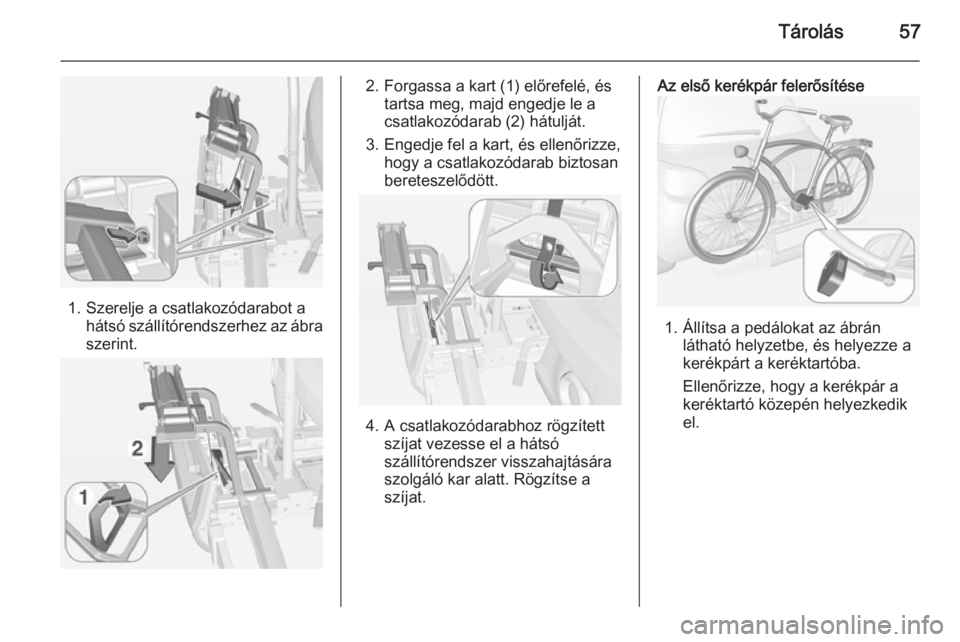

Tárolás57
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart (1) előrefelé, és tartsa meg, majd engedje le a
csatlakozódarab (2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a hátsó
szállítórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.
Az első kerékpár felerősítése
1. Állítsa a pedálokat az ábrán látható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.

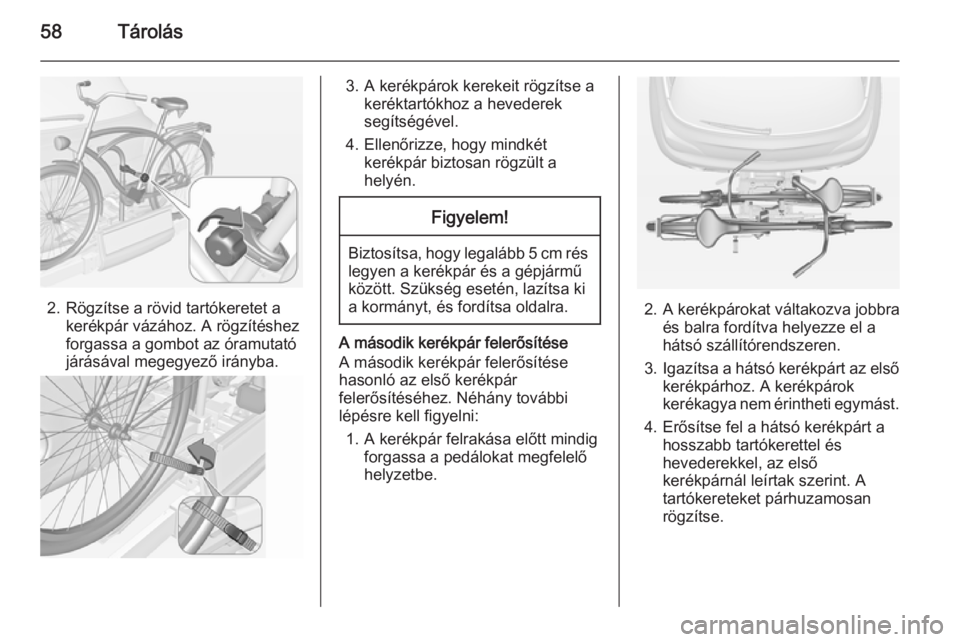

58Tárolás
2. Rögzítse a rövid tartókeretet akerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
A második kerékpár felerősítése
A második kerékpár felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
2. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
3. Igazítsa a hátsó kerékpárt az első
kerékpárhoz. A kerékpárok
kerékagya nem érintheti egymást.
4. Erősítse fel a hátsó kerékpárt a hosszabb tartókerettel és
hevederekkel, az első kerékpárnál leírtak szerint. A
tartókereteket párhuzamosan
rögzítse.
