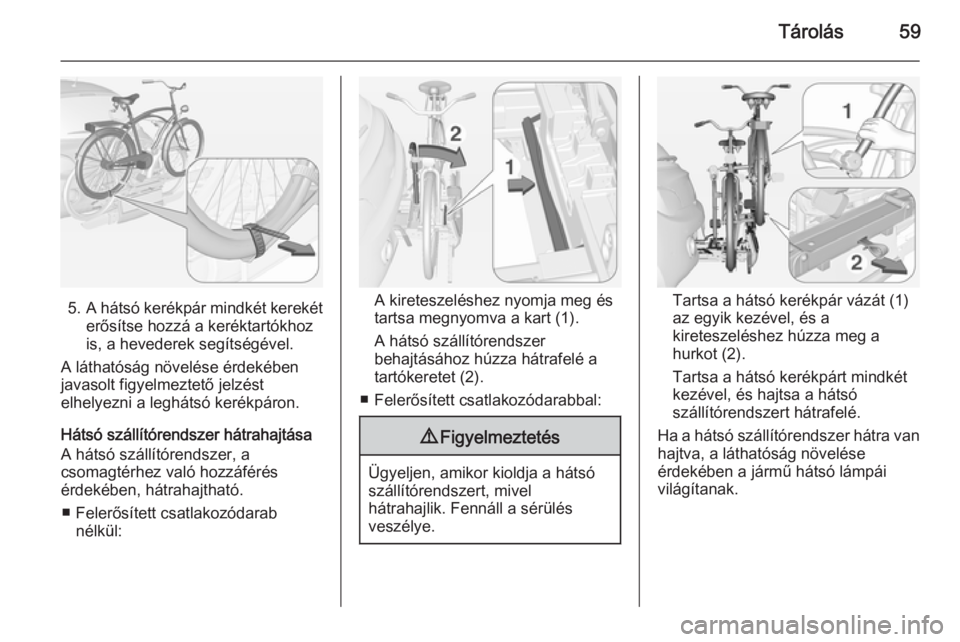

Tárolás59
5.A hátsó kerékpár mindkét kerekét
erősítse hozzá a keréktartókhoz
is, a hevederek segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
■ Felerősített csatlakozódarab nélkül:A kireteszeléshez nyomja meg éstartsa megnyomva a kart (1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet (2).
■ Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a hátsó kerékpár vázát (1) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot (2).
Tartsa a hátsó kerékpárt mindkét
kezével, és hajtsa a hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.

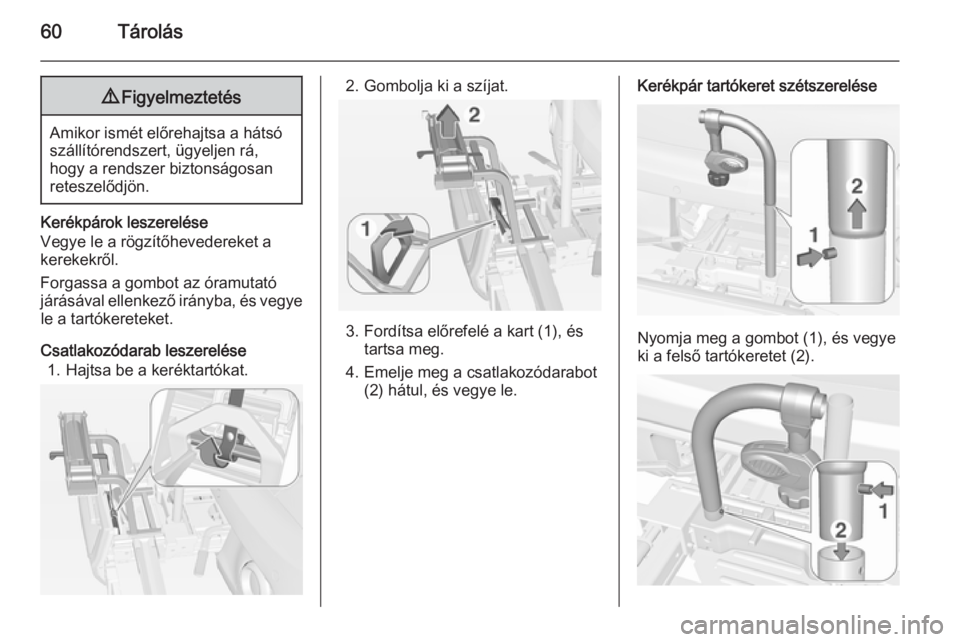

60Tárolás9Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése 1. Hajtsa be a keréktartókat.
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és tartsa meg.
4. Emelje meg a csatlakozódarabot (2) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Nyomja meg a gombot (1), és vegye
ki a felső tartókeretet (2).

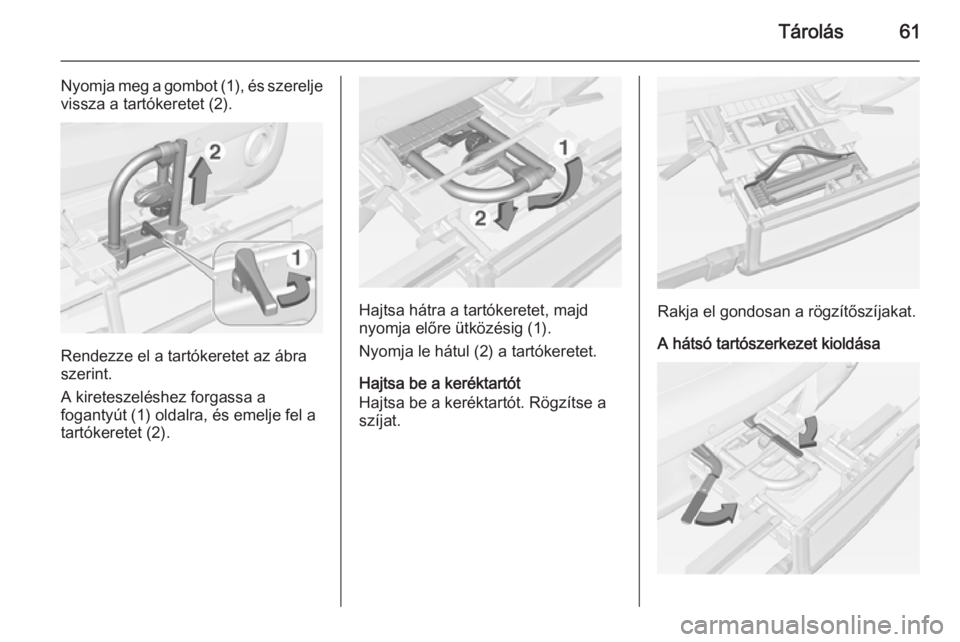

Tárolás61
Nyomja meg a gombot (1), és szereljevissza a tartókeretet (2).
Rendezze el a tartókeretet az ábra
szerint.
A kireteszeléshez forgassa a
fogantyút (1) oldalra, és emelje fel a
tartókeretet (2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig (1).
Nyomja le hátul (2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása

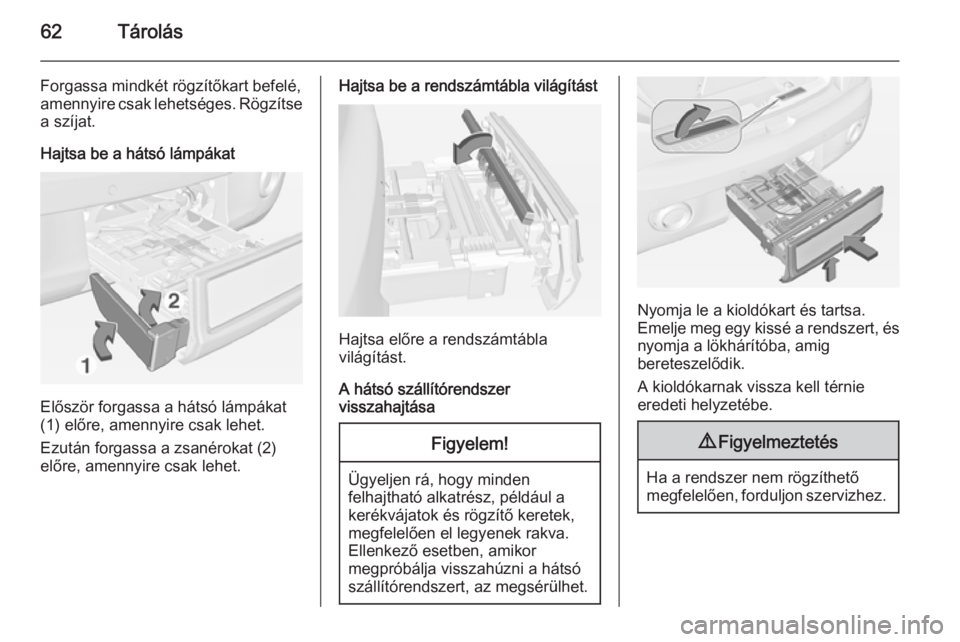

62Tárolás
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Először forgassa a hátsó lámpákat
(1) előre, amennyire csak lehet.
Ezután forgassa a zsanérokat (2)
előre, amennyire csak lehet.
Hajtsa be a rendszámtábla világítást
Hajtsa előre a rendszámtábla
világítást.
A hátsó szállítórendszer
visszahajtása
Figyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

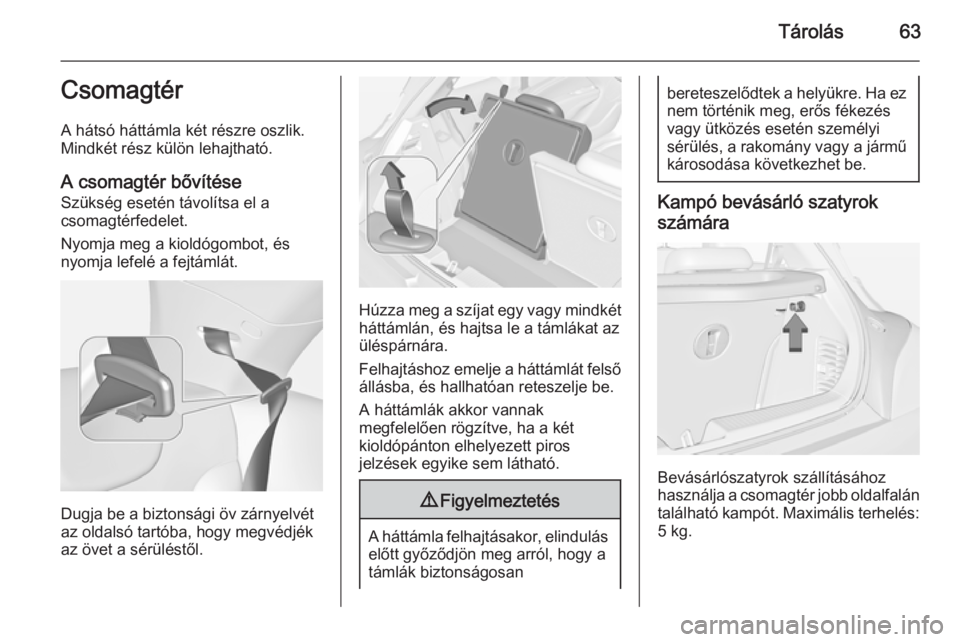

Tárolás63Csomagtér
A hátsó háttámla két részre oszlik.
Mindkét rész külön lehajtható.
A csomagtér bővítése
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja meg a kioldógombot, és
nyomja lefelé a fejtámlát.
Dugja be a biztonsági öv zárnyelvét
az oldalsó tartóba, hogy megvédjék
az övet a sérüléstől.
Húzza meg a szíjat egy vagy mindkét
háttámlán, és hajtsa le a támlákat az
üléspárnára.
Felhajtáshoz emelje a háttámlát felső állásba, és hallhatóan reteszelje be.
A háttámlák akkor vannak
megfelelően rögzítve, ha a két
kioldópánton elhelyezett piros
jelzések egyike sem látható.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, erős fékezés
vagy ütközés esetén személyi
sérülés, a rakomány vagy a jármű
károsodása következhet be.
Kampó bevásárló szatyrok
számára
Bevásárlószatyrok szállításához
használja a csomagtér jobb oldalfalán található kampót. Maximális terhelés: 5 kg.

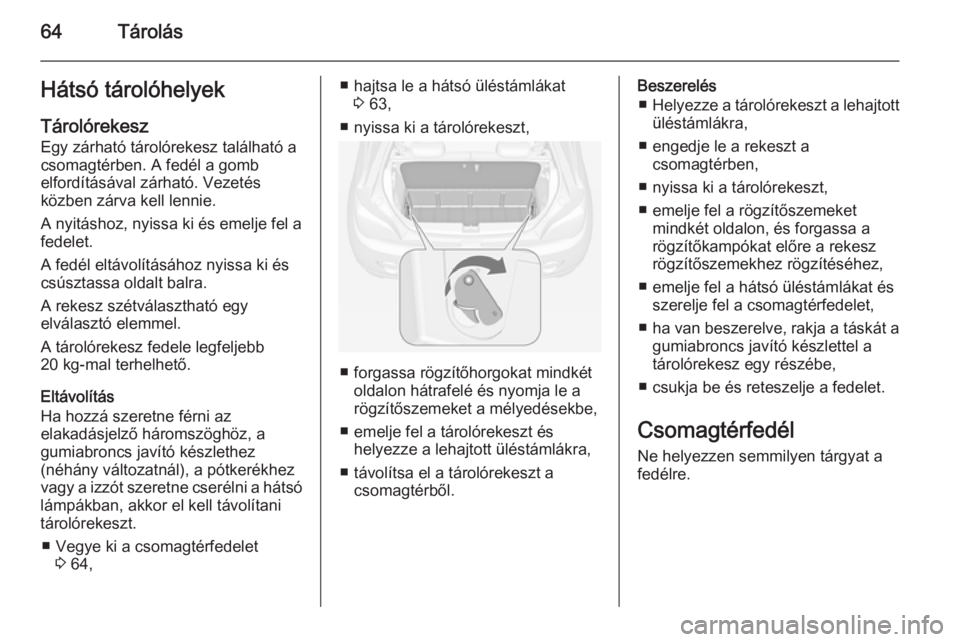

64TárolásHátsó tárolóhelyekTárolórekeszEgy zárható tárolórekesz található a
csomagtérben. A fedél a gomb
elfordításával zárható. Vezetés
közben zárva kell lennie.
A nyitáshoz, nyissa ki és emelje fel a
fedelet.
A fedél eltávolításához nyissa ki és
csúsztassa oldalt balra.
A rekesz szétválasztható egy
elválasztó elemmel.
A tárolórekesz fedele legfeljebb
20 kg-mal terhelhető.
Eltávolítás
Ha hozzá szeretne férni az
elakadásjelző háromszöghöz, a
gumiabroncs javító készlethez
(néhány változatnál), a pótkerékhez
vagy a izzót szeretne cserélni a hátsó
lámpákban, akkor el kell távolítani
tárolórekeszt.
■ Vegye ki a csomagtérfedelet 3 64,■ hajtsa le a hátsó üléstámlákat
3 63,
■ nyissa ki a tárolórekeszt,
■ forgassa rögzítőhorgokat mindkét oldalon hátrafelé és nyomja le a
rögzítőszemeket a mélyedésekbe,
■ emelje fel a tárolórekeszt és helyezze a lehajtott üléstámlákra,
■ távolítsa el a tárolórekeszt a csomagtérből.
Beszerelés
■ Helyezze a tárolórekeszt a lehajtott
üléstámlákra,
■ engedje le a rekeszt a csomagtérben,
■ nyissa ki a tárolórekeszt,
■ emelje fel a rögzítőszemeket mindkét oldalon, és forgassa a
rögzítőkampókat előre a rekesz
rögzítőszemekhez rögzítéséhez,
■ emelje fel a hátsó üléstámlákat és szerelje fel a csomagtérfedelet,
■ ha van beszerelve, rakja a táskát a
gumiabroncs javító készlettel a
tárolórekesz egy részébe,
■ csukja be és reteszelje a fedelet.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.

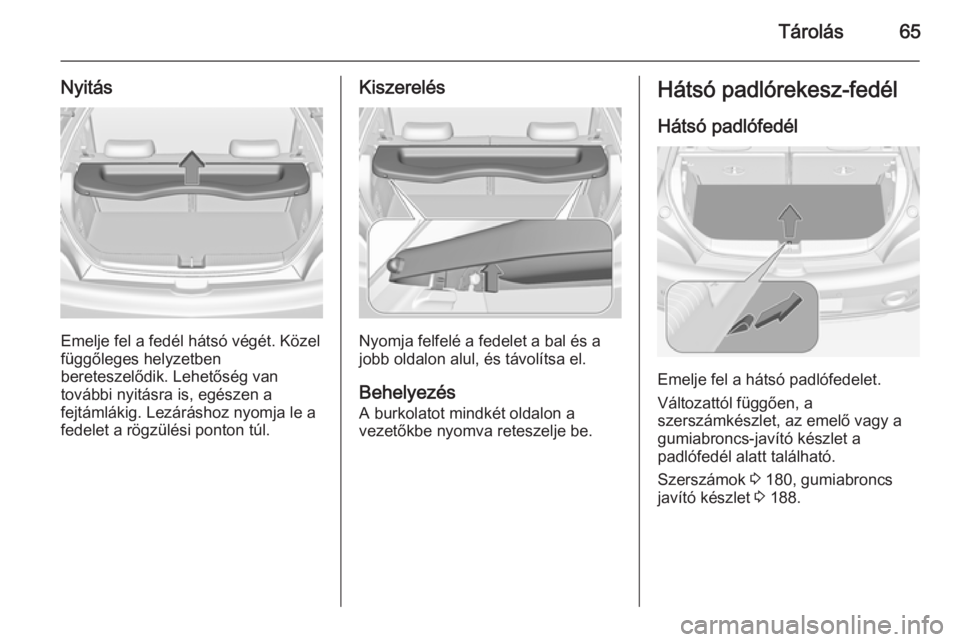

Tárolás65
Nyitás
Emelje fel a fedél hátsó végét. Közel
függőleges helyzetben
bereteszelődik. Lehetőség van
további nyitásra is, egészen a
fejtámlákig. Lezáráshoz nyomja le a
fedelet a rögzülési ponton túl.
Kiszerelés
Nyomja felfelé a fedelet a bal és a
jobb oldalon alul, és távolítsa el.
Behelyezés
A burkolatot mindkét oldalon a
vezetőkbe nyomva reteszelje be.
Hátsó padlórekesz-fedél
Hátsó padlófedél
Emelje fel a hátsó padlófedelet.
Változattól függően, a
szerszámkészlet, az emelő vagy a
gumiabroncs-javító készlet a
padlófedél alatt található.
Szerszámok 3 180, gumiabroncs
javító készlet 3 188.

66Tárolás

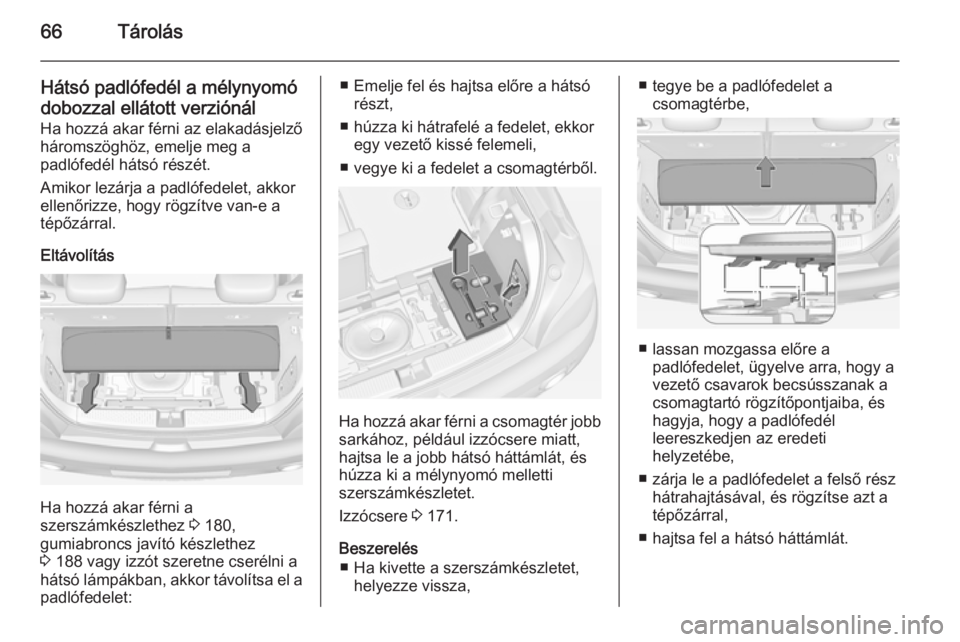

Hátsó padlófedél a mélynyomó
dobozzal ellátott verziónál Ha hozzá akar férni az elakadásjelző
háromszöghöz, emelje meg a
padlófedél hátsó részét.
Amikor lezárja a padlófedelet, akkor
ellenőrizze, hogy rögzítve van-e a
tépőzárral.
Eltávolítás
Ha hozzá akar férni a
szerszámkészlethez 3 180,
gumiabroncs javító készlethez
3 188 vagy izzót szeretne cserélni a
hátsó lámpákban, akkor távolítsa el a
padlófedelet:
■ Emelje fel és hajtsa előre a hátsó részt,
■ húzza ki hátrafelé a fedelet, ekkor egy vezető kissé felemeli,
■ vegye ki a fedelet a csomagtérből.
Ha hozzá akar férni a csomagtér jobb sarkához, például izzócsere miatt,
hajtsa le a jobb hátsó háttámlát, és
húzza ki a mélynyomó melletti
szerszámkészletet.
Izzócsere 3 171.
Beszerelés ■ Ha kivette a szerszámkészletet, helyezze vissza,
■ tegye be a padlófedelet acsomagtérbe,
■ lassan mozgassa előre apadlófedelet, ügyelve arra, hogy a
vezető csavarok becsússzanak a
csomagtartó rögzítőpontjaiba, és
hagyja, hogy a padlófedél
leereszkedjen az eredeti
helyzetébe,
■ zárja le a padlófedelet a felső rész hátrahajtásával, és rögzítse azt a
tépőzárral,
■ hajtsa fel a hátsó háttámlát.

Tárolás67

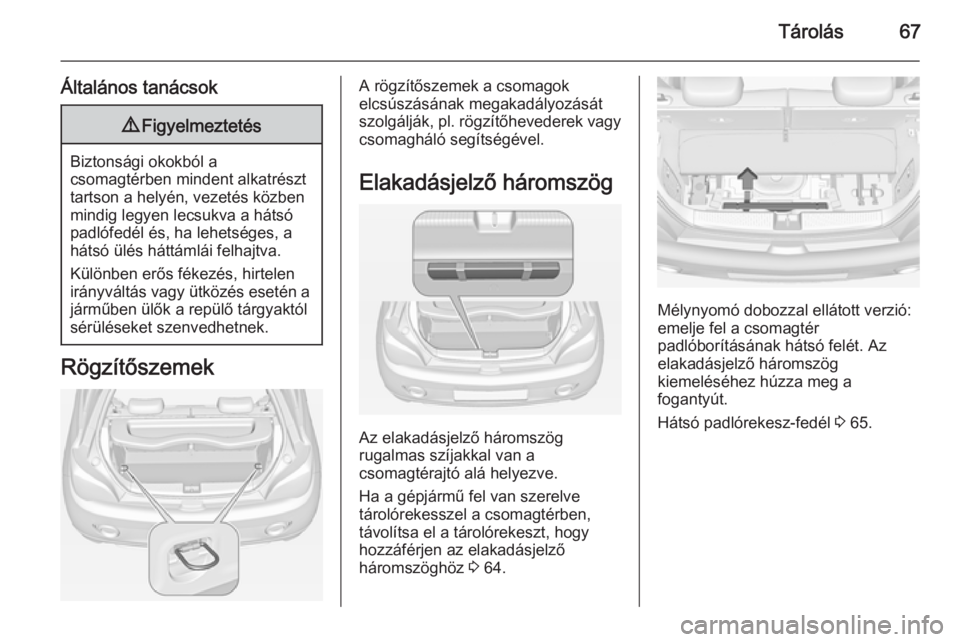

Általános tanácsok9Figyelmeztetés
Biztonsági okokból a
csomagtérben mindent alkatrészt
tartson a helyén, vezetés közben
mindig legyen lecsukva a hátsó
padlófedél és, ha lehetséges, a
hátsó ülés háttámlái felhajtva.
Különben erős fékezés, hirtelen
irányváltás vagy ütközés esetén a járműben ülők a repülő tárgyaktól
sérüléseket szenvedhetnek.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Elakadásjelző háromszög
Az elakadásjelző háromszög
rugalmas szíjakkal van a
csomagtérajtó alá helyezve.
Ha a gépjármű fel van szerelve
tárolórekesszel a csomagtérben,
távolítsa el a tárolórekeszt, hogy
hozzáférjen az elakadásjelző
háromszöghöz 3 64.
Mélynyomó dobozzal ellátott verzió:
emelje fel a csomagtér
padlóborításának hátsó felét. Az
elakadásjelző háromszög
kiemeléséhez húzza meg a
fogantyút.
Hátsó padlórekesz-fedél 3 65.

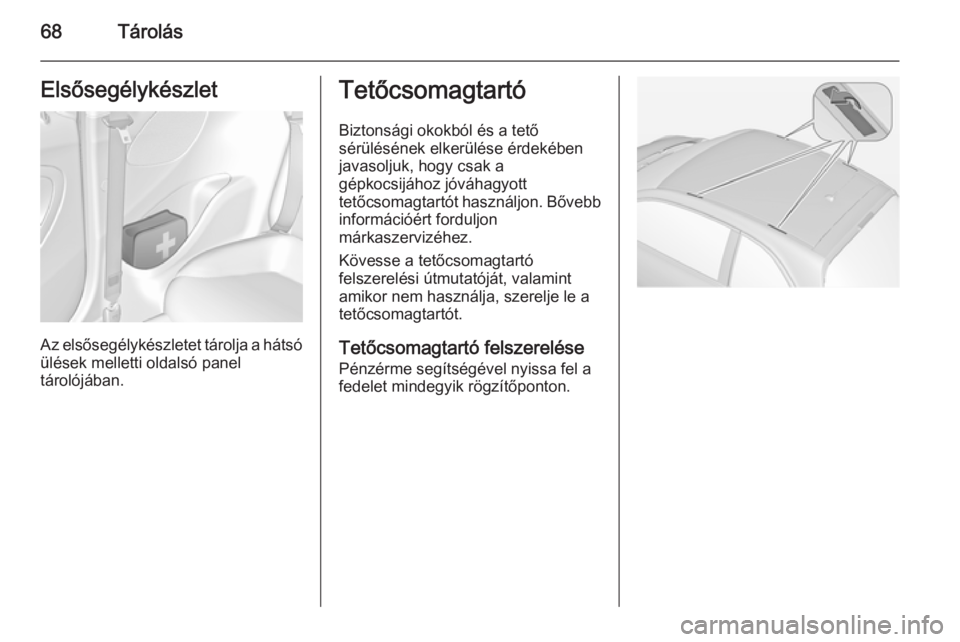

68TárolásElsősegélykészlet
Az elsősegélykészletet tárolja a hátsóülések melletti oldalsó panel
tárolójában.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon. Bővebb
információért forduljon
márkaszervizéhez.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetőcsomagtartó felszerelése
Pénzérme segítségével nyissa fel a
fedelet mindegyik rögzítőponton.
