Sedeži in varnostni sistemi49Otroški varnostni sedeži
ISOFIX Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z logotipom ISOFIX na naslonjalu.
Vozilo je opremljeno z vodili v
pritrdilnih oporah, ki omogočajo lažjo
namestitev otroškega varnostnega
sedeža. Pri nameščanju otroškega
varnostnega sedeža odprite zaklopce vodil.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 46.
Vpenjalne točke
Top-tether V vozilu sta dve pritrdilni ušesci na
hrbtni strani zadnjih sedežev.
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 46.

50Prostori za spravljanjeProstori za spravljanjeProstori za spravljanje.................50
Prtljažnik ...................................... 62
Sistem strešnega prtljažnika ........67
Informacije o natovarjanju ...........68Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
ostrega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance.
Polico v predalu lahko odstranite.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v konzoli med
prednjima sedežema. Zasnovana so
za različne velikosti.

Prostori za spravljanje51

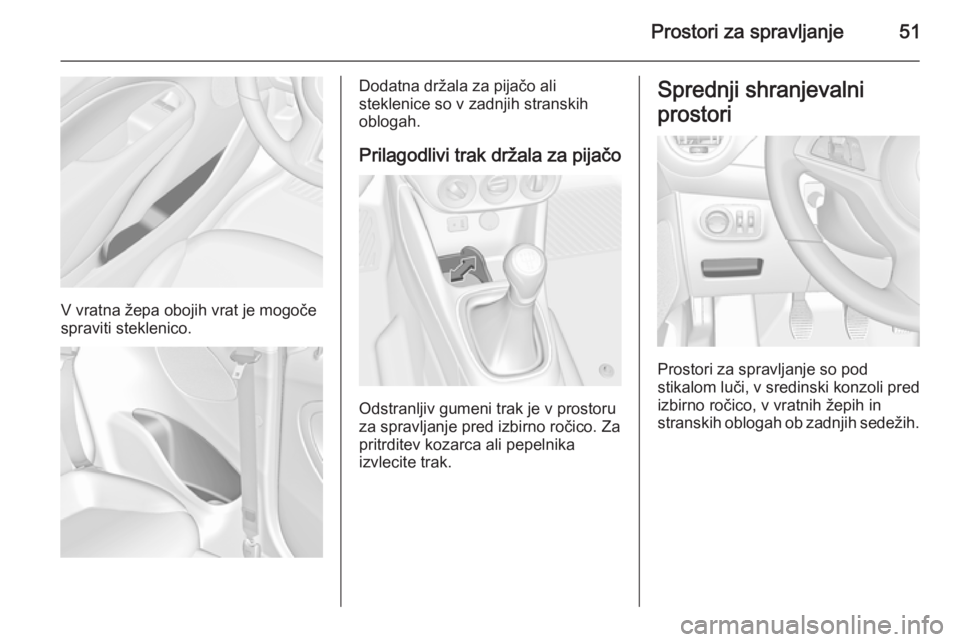

V vratna žepa obojih vrat je mogoče
spraviti steklenico.
Dodatna držala za pijačo ali
steklenice so v zadnjih stranskih
oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalni
prostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli pred
izbirno ročico, v vratnih žepih in
stranskih oblogah ob zadnjih sedežih.

52Prostori za spravljanjeNosilec na zadku vozilaNosilec na zadku vozila za dve
kolesi
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje enega kolesa na raztegljiv nosilec, ki je integriran v
dnu vozila. Adapter omogoča
pritrditev dodatnega kolesa. Prevoz
drugih stvari ni priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 50 kg z
nameščenim adapterjem in 30 kg brez adapterja. Tako je na izvlečni
nosilec mogoče namestiti tudi
električno kolo. Največja dovoljena
obtežba adapterja je 20 kg.
Medosna razdalja kolesa ne sme biti večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

Prostori za spravljanje53
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop lučke registrske tablice v
odbijaču
Dvignite lučko registrske tablice in jo
preklopite nazaj.

54Prostori za spravljanje
Preklop zadnjih luči
Obrnite tečaja obeh zadnjih luči
nazaj, kolikor je mogoče.
Obrnite obe zadnji luči nazaj, kolikor
je mogoče.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.

Prostori za spravljanje55
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritisnite tipko(1) in odstranite levi del
držala(2).
Pritisnite tipko (1) in vstavite levi del
držala v desni del (2).
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
prvo kolo.

56Prostori za spravljanje
1. Namestite adapter na nosilec nazadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.

Prostori za spravljanje57

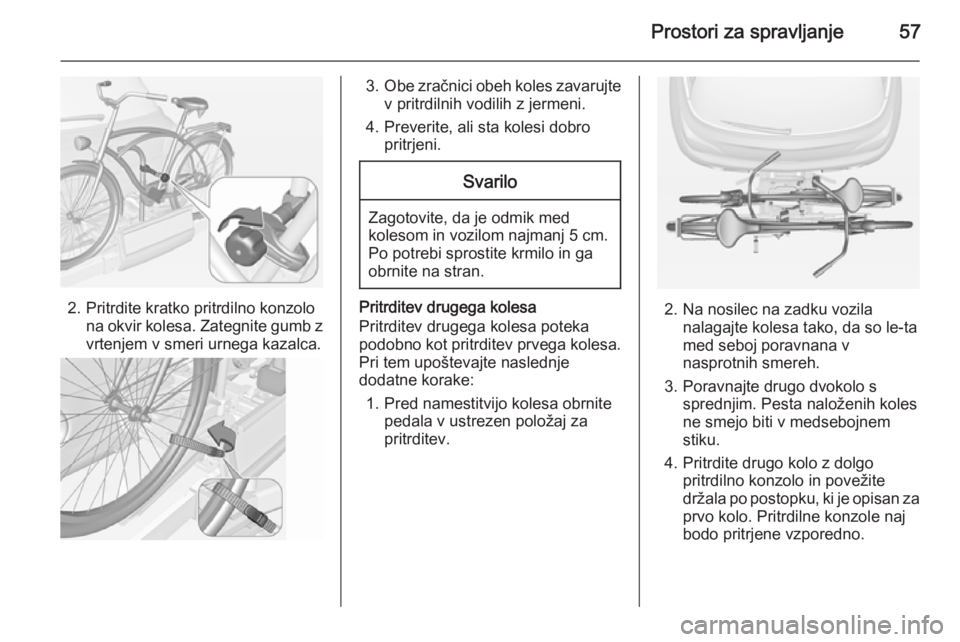

2. Pritrdite kratko pritrdilno konzolona okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev drugega kolesa
Pritrditev drugega kolesa poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.2. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
3. Poravnajte drugo dvokolo s sprednjim. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
4. Pritrdite drugo kolo z dolgo pritrdilno konzolo in povežite
držala po postopku, ki je opisan za
prvo kolo. Pritrdilne konzole naj
bodo pritrjene vzporedno.

58Prostori za spravljanje
5. Obe kolesi zadnjega dvokolesadodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec (2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir (1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
(2), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na zadku vozila se za boljšo vidljivostprižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
