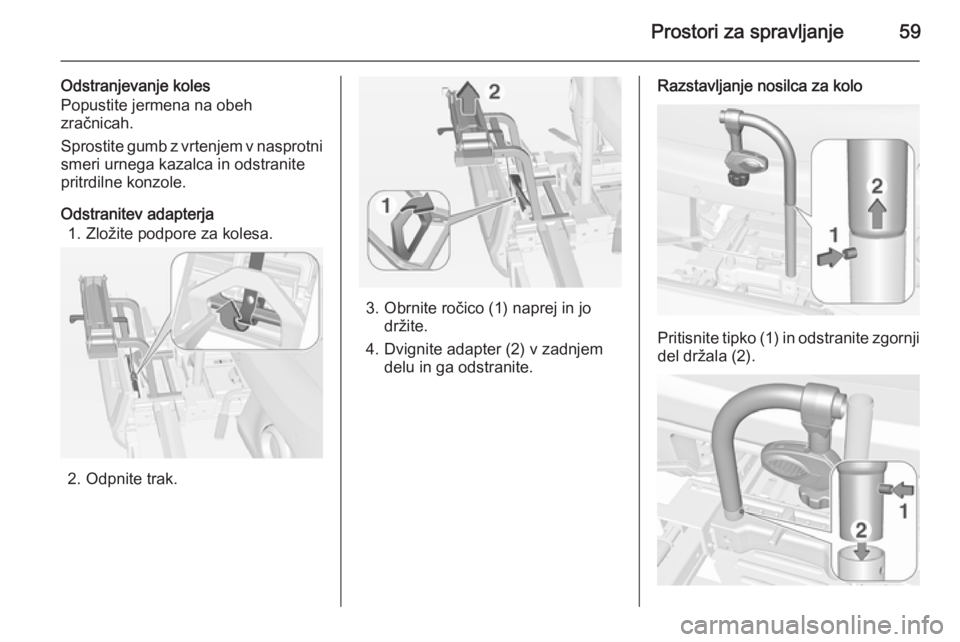

Prostori za spravljanje59
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja 1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico (1) naprej in jo držite.
4. Dvignite adapter (2) v zadnjem delu in ga odstranite.
Razstavljanje nosilca za kolo
Pritisnite tipko (1) in odstranite zgornjidel držala (2).

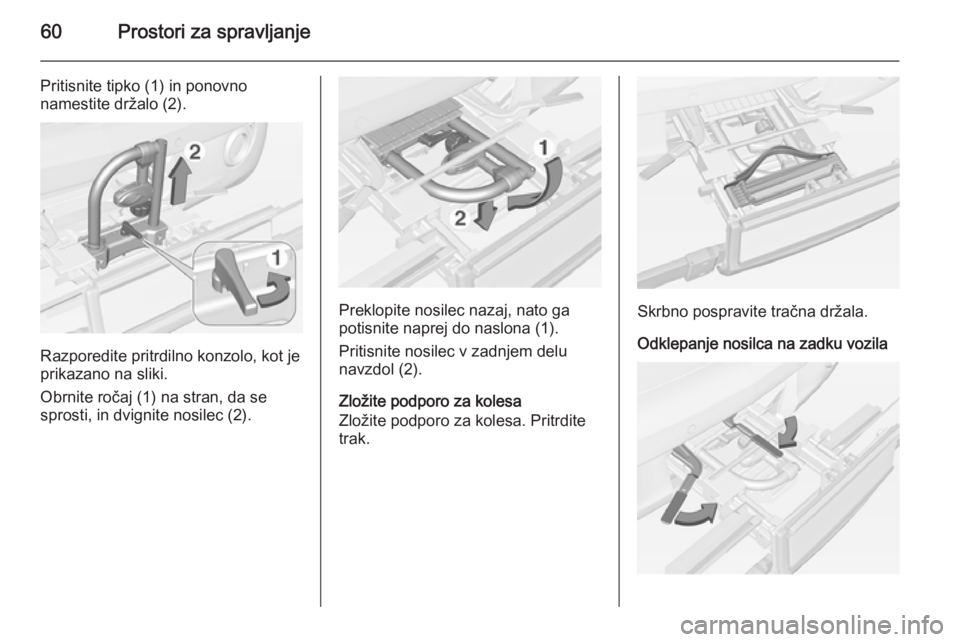

60Prostori za spravljanje
Pritisnite tipko (1) in ponovno
namestite držalo (2).
Razporedite pritrdilno konzolo, kot je
prikazano na sliki.
Obrnite ročaj (1) na stran, da se
sprosti, in dvignite nosilec (2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zložite podporo za kolesa
Zložite podporo za kolesa. Pritrdite
trak.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila

Prostori za spravljanje61
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Najprej obrnite zadnji luči(1) naprej,
kolikor je mogoče.
Nato obrnite tečaj(2) naprej, kolikor je
mogoče.
Zlaganje lučke registrske tablice
Preklopite lučko registrske tablice
naprej.
Zlaganje in pospravljanje zadnjega
nosilca
Svarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

62Prostori za spravljanjePrtljažnik
Zadnje sedežno naslonjalo se deli v dva dela. Oba dela lahko preklopite
navzdol ločeno.
Povečanje prtljažnika
Po potrebi odstranite prekrivalo
prtljažnika.
Pritisnite zaskočko in potisnite
vzglavnik navzdol.
Vstavite jeziček varnostnega pasu v
stransko držalo, da se ne poškoduje
pas.
Povlecite trak na enem od obeh
naslonjal in ju preklopite navzdol na sedežno blazino.
Za vrnitev v prvotni položaj dvignite
naslonjali v zgornji položaj tako, da se slišno zaskočita.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če nista
vidni rdeči oznaki poleg sprostilnih
ročic.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Kavelj za nosilne vrečke

Prostori za spravljanje63
Za obešanje vrečk in drugih manjših
stvari uporabite kavelj na desni steni
prtljažnika. Maksimalna nosilnost:
5 kg
Zadnji prostori za
spravljanje
Prostor za spravljanjeV prtljažniku je nameščena škatla za
spravljanje, ki jo je mogoče zapreti.
Pokrov lahko zaklenete z vrtenjem
gumba. Med vožnjo mora biti
zaklenjen.
Za odpiranje odklenite in dvignite
pokrov.
Če želite odstraniti pokrov, ga odprite
in premaknite vstran na levo.
Škatlo lahko razdelite z ločilnikom.
Pokrov škatle za spravljanje lahko
obremenite z največ 20 kg.
Odstranjevanje
Če želite priti do opozorilnega
trikotnika, kompleta za popravilo
pnevmatik (na nekaterih različicah),
prostora za rezervno kolo alinadomestno žarnico za zadnje luči,
morate odstraniti škatlo za
spravljanje:
■ Odstranite prekrivalo prtljažnika 3 64,
■ preklopite naslonjala zadnjih sedežev 3 62,
■ odprite škatlo za shranjevanje,
■ zavrtite kavlje za zaklepanje na obeh straneh nazaj in potisnite
pritrdilna ušesca navzdol v
odprtine,
■ dvignite škatlo za spravljanje in jo položite na zloženi hrbtni naslonjali,
■ odstranite škatlo za shranjevanje iz
prtljažnika.
Montaža ■ Škatlo za spravljanje položite na zloženi hrbtni naslonjali,
■ škatlo spustite v prtljažnik,
■ odprite škatlo za shranjevanje,
■ dvignite pritrdilna ušesca na obeh straneh in zavrtite kavlja za
zaklepanje naprej, da škatlo
pritrdite na pritrdilna ušesca,
■ dvignite zadnji naslonjali in namestite prekrivalo tovornega
prostora,
■ če je na voljo, spravite kovček s kompletom za popravljanje
pnevmatik v predel škatle za
spravljanje,
■ zaprite in zaklenite pokrov.

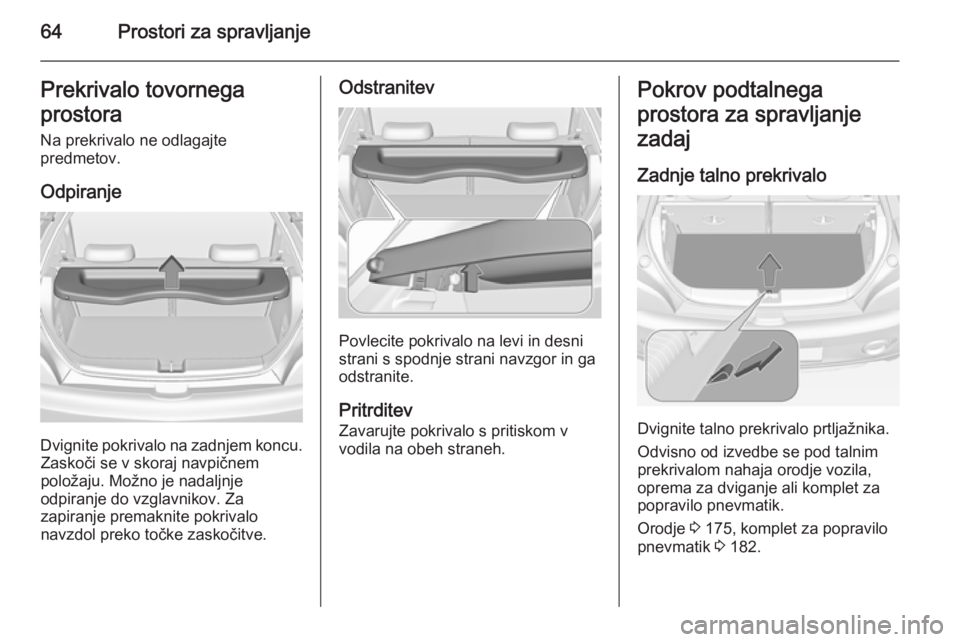

64Prostori za spravljanjePrekrivalo tovornega
prostora Na prekrivalo ne odlagajte
predmetov.
Odpiranje
Dvignite pokrivalo na zadnjem koncu.Zaskoči se v skoraj navpičnem
položaju. Možno je nadaljnje
odpiranje do vzglavnikov. Za
zapiranje premaknite pokrivalo
navzdol preko točke zaskočitve.
Odstranitev
Povlecite pokrivalo na levi in desni
strani s spodnje strani navzgor in ga odstranite.
Pritrditev
Zavarujte pokrivalo s pritiskom v vodila na obeh straneh.
Pokrov podtalnega
prostora za spravljanje
zadaj
Zadnje talno prekrivalo
Dvignite talno prekrivalo prtljažnika.
Odvisno od izvedbe se pod talnim
prekrivalom nahaja orodje vozila, oprema za dviganje ali komplet za
popravilo pnevmatik.
Orodje 3 175, komplet za popravilo
pnevmatik 3 182.

Prostori za spravljanje65
Talno prekrivalo pri izvedbi zglobokotonskim zvočnikom Dvignite zadnje del talnega
prekrivala, da dobite dostop do
varnostnega trikotnika.
Ko zapirate talno prekrivalo, ga
pritrdite z Velcro varovalom.
Odstranjevanje
Odstranite talno prekrivalo za dostop
do orodja vozila 3 175 oz. kompleta
za popravilo pnevmatik 3 182 ali za
dostop pri zamenjavi žarnic zadnjih
luči:
■ Dvignite in preklopite zadnji del naprej,
■ izvlecite prekrivalo proti zadnjemu koncu (vodilo ga rahlo dvigne),
■ ločite prekrivalo od prtljažnega prostora.
Za dostop do desnega prekrivala v
prtljažniku, npr. zaradi menjave
žarnice, preklopite navzdol zadnje
desno naslonjalo in izvlecite škatlo z
orodjem ob globokotonskem
zvočniku.
Zamenjava žarnic 3 165.
Montaža
■ Namestite škatlo z orodjem (če je bila odstranjena),
■ namestite talno prekrivalo v prtljažnik,
■ premaknite talno prekrivalo počasinaprej in pri tem pazite, da vodilni
zatiči zdrsnejo v pritrdilne točke
prtljažnika in se talno prekrivalo
spusti v pravilen položaj,
■ zaprite talno prekrivalo, tako da preklopite zgornji del nazaj, in ga
pritrdite z Velcro varovalom,
■ zadnja naslonjala preklopite navzgor.

66Prostori za spravljanje
Splošni nasvet9Opozorilo
Iz varnostnih razlogov pravilno
spravite vse dele v prtljažniku ter
vedno vozite z zaprtim talnim
prekrivalom in, po možnosti, z
naslonjali v pokončnem položaju.
Če tega ne upoštevate, lahko v
primeru ostrega zaviranja,
nenadne spremembe smeri
vožnje ali prometne nesreče
predmeti poškodujejo potnike.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Opozorilni trikotnik
Opozorilni trikotnik je shranjen z
elastičnimi trakovi v prtljažniku pod vrati prtljažnika.
Če je vozilo opremljeno s škatlo za spravljanje v prtljažniku, odstranite
škatlo za spravljanje, da dobite
dostop do opozorilnega trikotnika
3 63.
Izvedba z globokotonskim
zvočnikom: dvignite zadnje del
talnega pokrivala prtljažnika.
Povlecite ročico in odstranite
varnostni trikotnik.
Pokrov talnega prostora za
spravljanje 3 64.

Prostori za spravljanje67Pribor za prvo pomoč
Spravite komplet prve pomoči v
stranski predal ob zadnjih sedežih.
Sistem strešnega
prtljažnika
Strešni prtljažnik Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Strešni nosilci
S kovancem odprite pokrov z vsake
vpenjalne točke.

68Prostori za spravljanjeInformacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 66.
■ Za obešanje vrečk in drugih
manjših stvari uporabite kavelj na
desni steni prtljažnika. Maksimalna
nosilnost: 5 kg.
■ Zavarujte tovor v prtljažniku, da ne drsi.
■ Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
■ Ne dovolite, da tovor štrli prek sedežnih naslonjal.
■ Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne prekrivajte
senzorja na vrhu armaturne plošče.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročne
zavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
■ Masa koristnega tovora (obtežbe) je razlika med dovoljeno skupno
maso (glejte tipsko ploščico
3 204) in osnovno maso praznega
(za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso voznika
( 68 kg), maso prtljage (7 kg) in vseh
tekočin (rezervoar goriva 90 %
poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
■ Tovor na strehi med vožnjo poveča
občutljivost vozila na veter ter
poslabša krmilne zmogljivosti
