Přístroje a ovládací prvky79Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
Při zapnutí zapalování se ručičky
přístrojů krátce otočí do koncové
polohy.
Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Počítadlo kilometrů jízdy Horní řádek zobrazuje
zaznamenanou vzdálenost od
posledního vynulování.
Chcete-li provést resetaci, stiskněte
na několik sekund tlačítko SET/CLR
na páčce ukazatele směru 3 89.
Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 km a potom začne
znovu od nuly.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru při každé zařazené
rychlosti.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Page 82 of 225
80Přístroje a ovládací prvkyPalivoměr
Zobrazuje hladinu paliva nebo
hladinu plynu v nádrži v závislosti na
provozním režimu.
Pokud je hladina v nádrži nízká, svítí kontrolka Y. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Během provozu na zkapalněný plyn
systém automaticky přepne na
benzín, jsou-li plynové nádrže
prázdné 3 80.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Volič paliva
Stisknutím tlačítka LPG přepnete
mezi provozem na benzín
a zkapalněný plyn. Kontrolka LED
v tlačítku indikuje aktuální provozní režim.
LED
nesvítí=provoz na benzínLED svítí=provoz na zkapalněný
plynLED
bliká=není možné žádné
přepínání, jeden druh
paliva je prázdný
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zkapalněný plyn 3 149.
Page 83 of 225
Přístroje a ovládací prvky81Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě nedosáhl
provozní teplotystřední
zóna=normální provozní
teplotapravá
zóna=teplota je příliš vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Displej vyšší úrovně výbavy
zobrazuje zbývající životnost
motorového oleje v nabídkách
Nabídka Informace o vozidle .
Střední úroveň displeje zobrazuje
zbývající životnost motorového oleje
pomocí kontrolky I, proto musí být
zapnuto zapalování, ale vypnutý
motor.

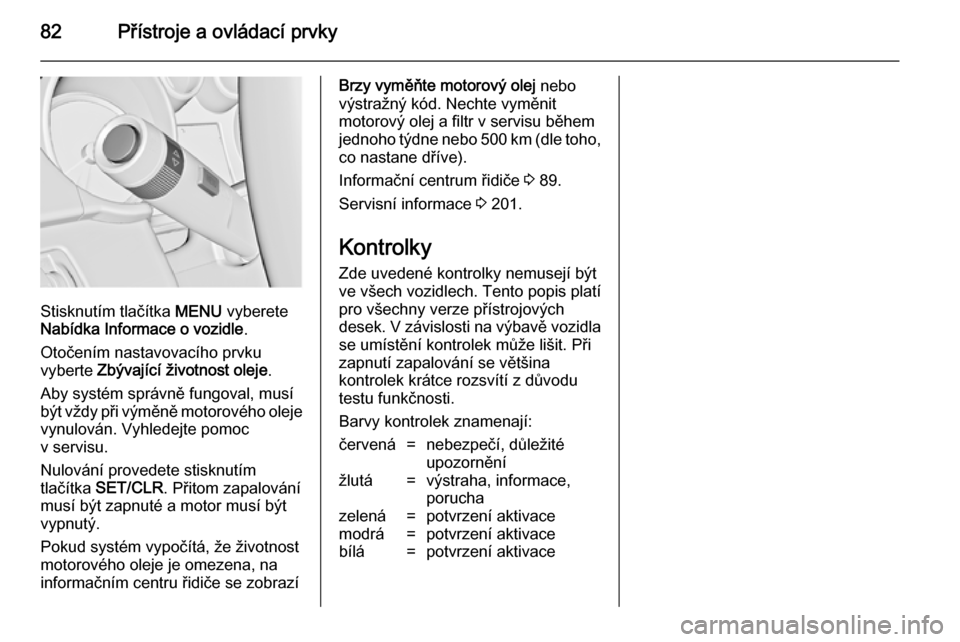

Nabídku a funkci lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Zobrazení zbývající životnosti
motorového oleje:
Page 84 of 225
82Přístroje a ovládací prvky
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle .
Otočením nastavovacího prvku
vyberte Zbývající životnost oleje .
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Nulování provedete stisknutím
tlačítka SET/CLR . Přitom zapalování
musí být zapnuté a motor musí být
vypnutý.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí
Brzy vyměňte motorový olej nebo
výstražný kód. Nechte vyměnit
motorový olej a filtr v servisu během
jednoho týdne nebo 500 km (dle toho,
co nastane dříve).
Informační centrum řidiče 3 89.
Servisní informace 3 201.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení aktivacemodrá=potvrzení aktivacebílá=potvrzení aktivace
Page 85 of 225
Přístroje a ovládací prvky83
Kontrolky bloku přístrojů
Page 86 of 225
84Přístroje a ovládací prvky

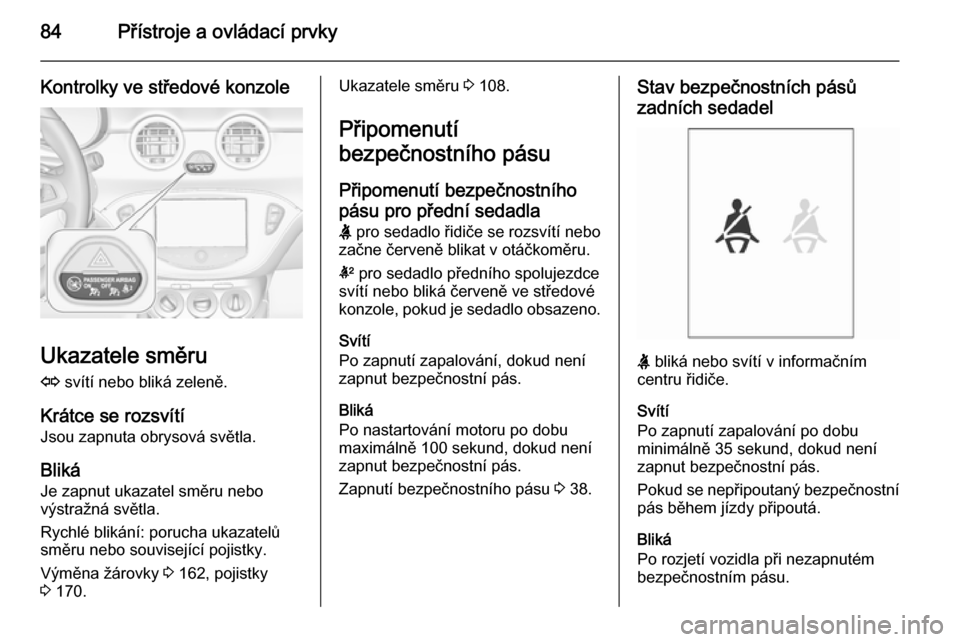

Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky.
Výměna žárovky 3 162, pojistky
3 170.
Ukazatele směru 3 108.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče se rozsvítí nebo
začne červeně blikat v otáčkoměru.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně ve středové
konzole, pokud je sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu
maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Zapnutí bezpečnostního pásu 3 38.Stav bezpečnostních pásů
zadních sedadel
X bliká nebo svítí v informačním
centru řidiče.
Svítí
Po zapnutí zapalování po dobu
minimálně 35 sekund, dokud není
zapnut bezpečnostní pás.
Pokud se nepřipoutaný bezpečnostní
pás během jízdy připoutá.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.
Page 87 of 225
Přístroje a ovládací prvky85
Zapnutí bezpečnostního pásu 3 38.
Airbag a předpínače
bezpečnostních pásů v svítí červeně.
Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 36, 3 39.
Vypnutí airbagu
V svítí žlutě.
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je aktivní.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 44.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Page 88 of 225
86Přístroje a ovládací prvky
Pokud bliká za chodu motoruZávada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Brzy proveďte servis
vozidla g svítí žlutě.
Navíc je zobrazena výstražná zpráva
nebo výstražný kód.
Vozidlo potřebuje servis.
Vyhledejte pomoc v servisu.
Zprávy vozidla 3 95.
Systém brzd a spojky Hladina brzdové a spojkové
kapaliny R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká 3 160.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 130.
Sešlápněte pedál - svítí nebo bliká žlutě.
Pro nastartování motoru musí být
spojkový pedál sešlápnutý. Systém
Stop-start 3 125.
Svítí
Pro odbrzdění elektrické parkovací
brzdy musí být brzdový pedál
sešlápnutý 3 130.
Bliká
Pro nastartování motoru musí být
spojkový pedál sešlápnutý 3 124.
Protiblokovací systém brzd (ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 129.
Řazení směrem nahoru
Při přeřazení vyšší převodový stupeň z důvodu úspory paliva se rozsvítí
zeleně kontrolka [ nebo se na
informačním centru řidiče s displejem vyšší úrovně zobrazí symbol.
U některých verzí se indikace
převodového stupně objeví na
informačním centru řidiče jako celá
stránka.
EcoFlex jízdní asistent 3 98.
Page 89 of 225
Přístroje a ovládací prvky87Posilovač řízení
c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 125.
Svítí, když je posilovač řízení
zablokován
Porucha v systému posilovače řízení.
Obraťte se na servis.
Současné rozsvícení c a a
Systém posilovače řízení se musí kalibrovat, kalibrace systému 3 132.
Ultrazvukový parkovací
asistent
r svítí žlutě.
Porucha v systému
neboZávada z důvodu znečištěných
snímačů nebo zakrytých snímačů
ledem či sněhem
nebo
Rušení z důvodu vnějších zdrojů
ultrazvuku. Jakmile je zdroj rušení
odstraněn, systém bude pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 137.
Elektronické řízení stability
a systém kontroly prokluzu
b bliká nebo svítí žlutě.
Bliká
Systém je aktivně zapojen. Může být snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Svítí V systému nastala porucha.
V informačním centru řidiče se
zobrazí výstražná zpráva nebovýstražný kód. Můžete pokračovat
v jízdě. Systém není funkční.
Nicméně jízdní stabilita může být zhoršena v závislosti na stavu
povrchu vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Elektronické řízení stability 3 131,
systém kontroly prokluzu 3 131.
Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká Porucha v systému nebo jenamontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Systém sledování tlaku vzduchu
v pneumatikách 3 179.
Page 90 of 225
88Přístroje a ovládací prvkyTlak motorového olejeI svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zařaďte neutrál.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 157.
Nízká hladina paliva
Y svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 128.
Imobilizér
d bliká žlutě.
Porucha v systému imobilizéru. Motor
nelze nastartovat.
Vnější osvětlení 8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla 3 105.
Dálková světla
C svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 106.
Zadní světlo do mlhy
r svítí žlutě.
Je zapnuto zadní světlo do mlhy
3 108.
Tempomat
m svítí bíle nebo zeleně.
