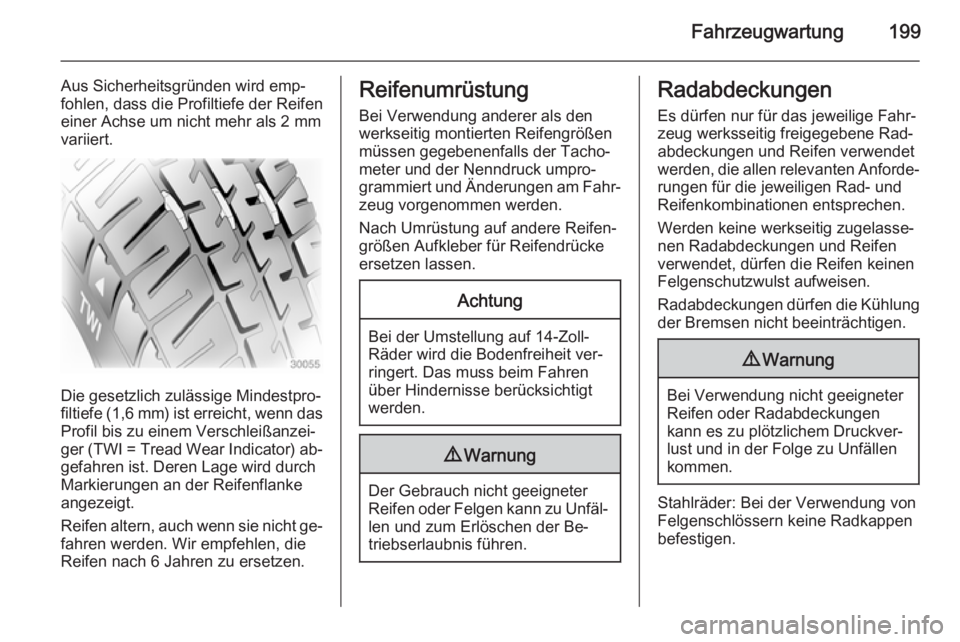

Fahrzeugwartung199
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Deren Lage wird durch
Markierungen an der Reifenflanke
angezeigt.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.Achtung
Bei der Umstellung auf 14-Zoll-
Räder wird die Bodenfreiheit ver‐
ringert. Das muss beim Fahren
über Hindernisse berücksichtigt
werden.
9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Stahlräder: Bei der Verwendung von
Felgenschlössern keine Radkappen
befestigen.
Page 202 of 249

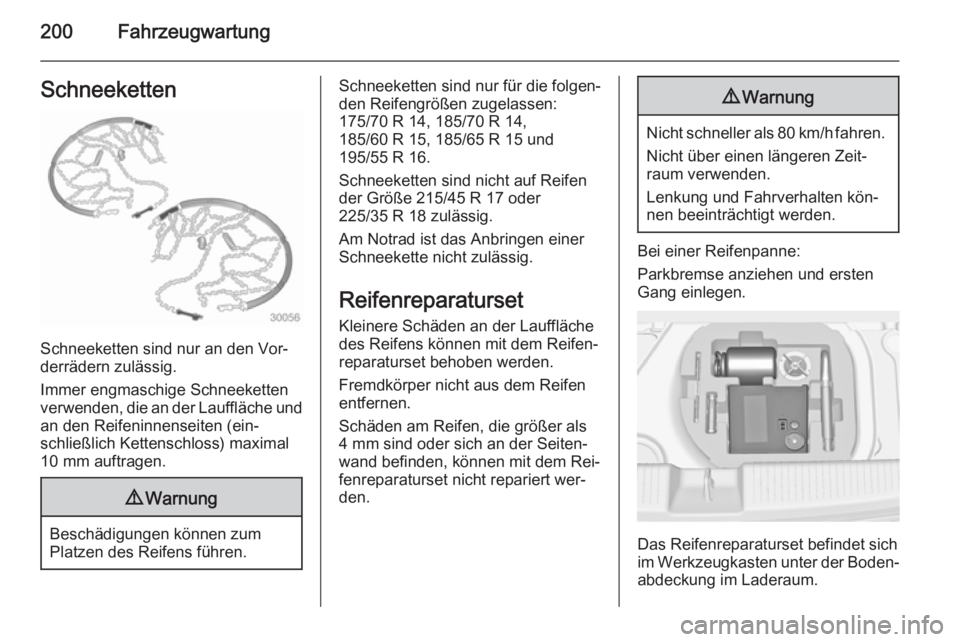

200FahrzeugwartungSchneeketten
Schneeketten sind nur an den Vor‐
derrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind nur für die folgen‐ den Reifengrößen zugelassen:
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 und
195/55 R 16.
Schneeketten sind nicht auf Reifen
der Größe 215/45 R 17 oder
225/35 R 18 zulässig.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen und ersten
Gang einlegen.
Das Reifenreparaturset befindet sich
im Werkzeugkasten unter der Boden‐ abdeckung im Laderaum.
Page 203 of 249

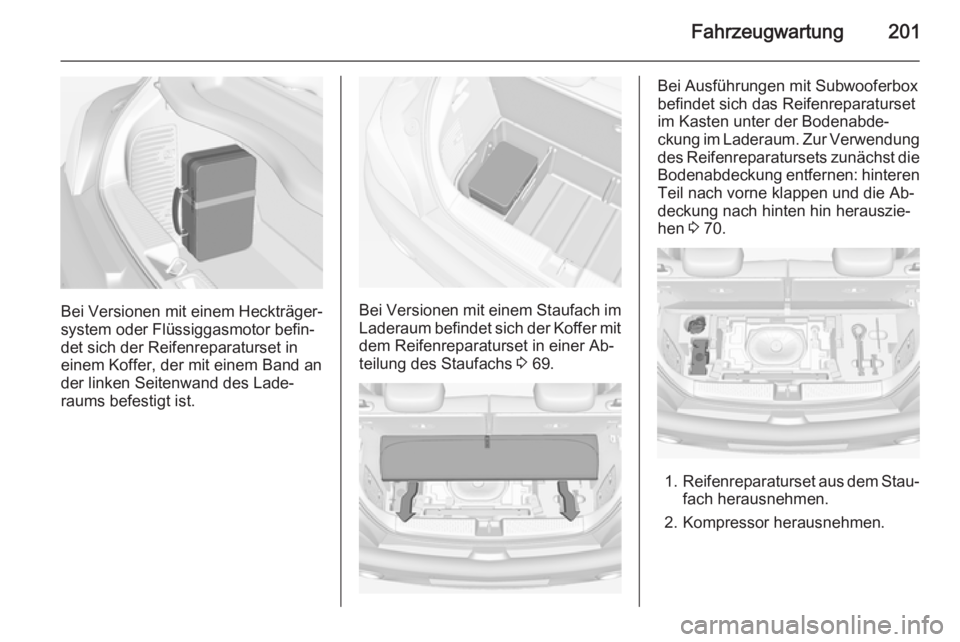

Fahrzeugwartung201
Bei Versionen mit einem Heckträger‐
system oder Flüssiggasmotor befin‐ det sich der Reifenreparaturset in
einem Koffer, der mit einem Band an
der linken Seitenwand des Lade‐
raums befestigt ist.Bei Versionen mit einem Staufach im Laderaum befindet sich der Koffer mit
dem Reifenreparaturset in einer Ab‐
teilung des Staufachs 3 69.
Bei Ausführungen mit Subwooferbox
befindet sich das Reifenreparaturset
im Kasten unter der Bodenabde‐
ckung im Laderaum. Zur Verwendung
des Reifenreparatursets zunächst die
Bodenabdeckung entfernen: hinteren Teil nach vorne klappen und die Ab‐deckung nach hinten hin herauszie‐
hen 3 70.
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
Page 204 of 249

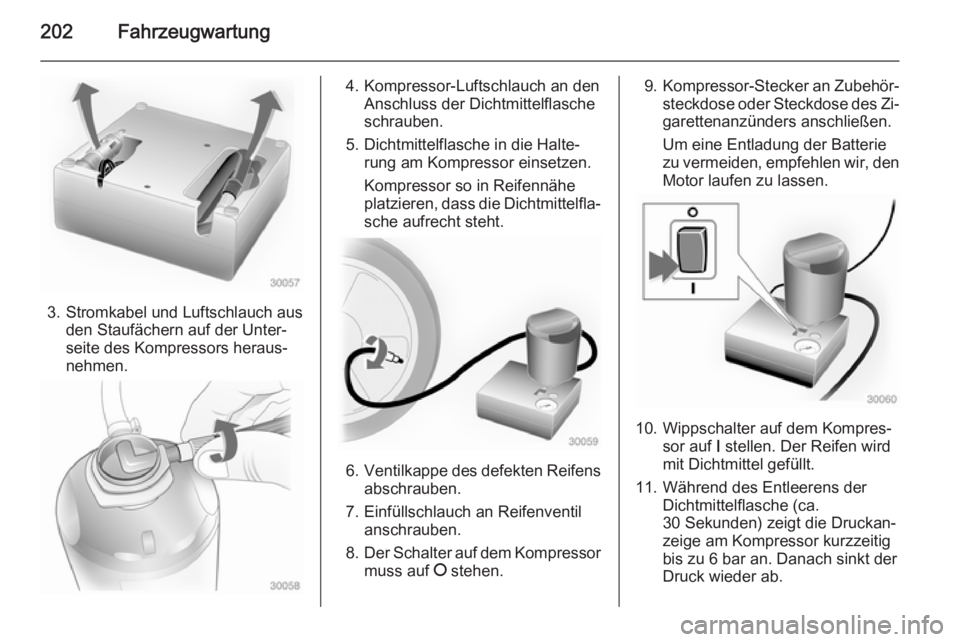

202Fahrzeugwartung
3. Stromkabel und Luftschlauch ausden Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des Zi‐ garettenanzünders anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
Page 205 of 249

Fahrzeugwartung203

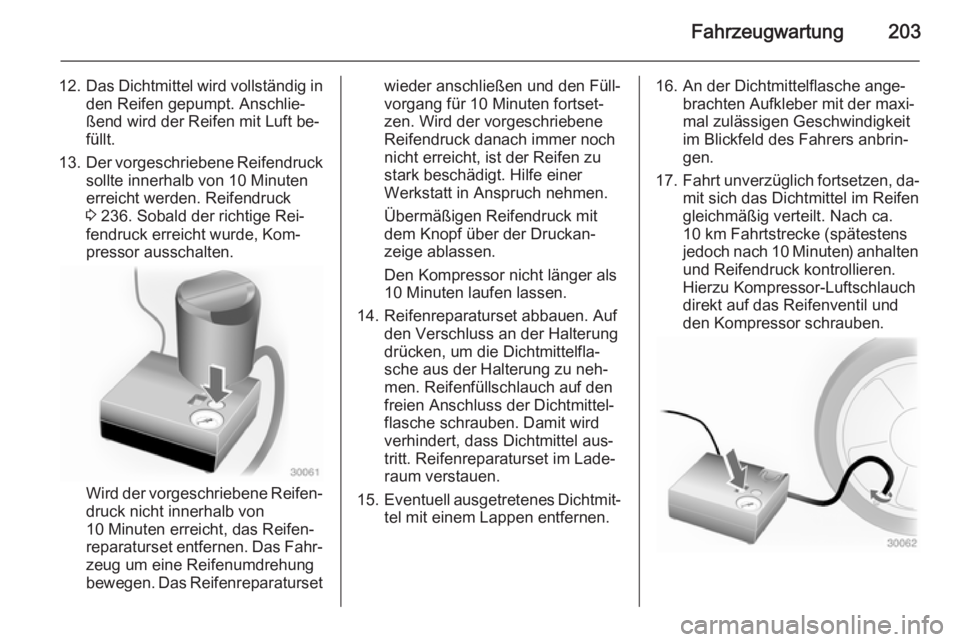

12.Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 236. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, das Reifen‐
reparaturset entfernen. Das Fahr‐ zeug um eine Reifenumdrehung
bewegen. Das Reifenreparaturset
wieder anschließen und den Füll‐
vorgang für 10 Minuten fortset‐
zen. Wird der vorgeschriebene
Reifendruck danach immer noch nicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den
freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐
raum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Page 206 of 249

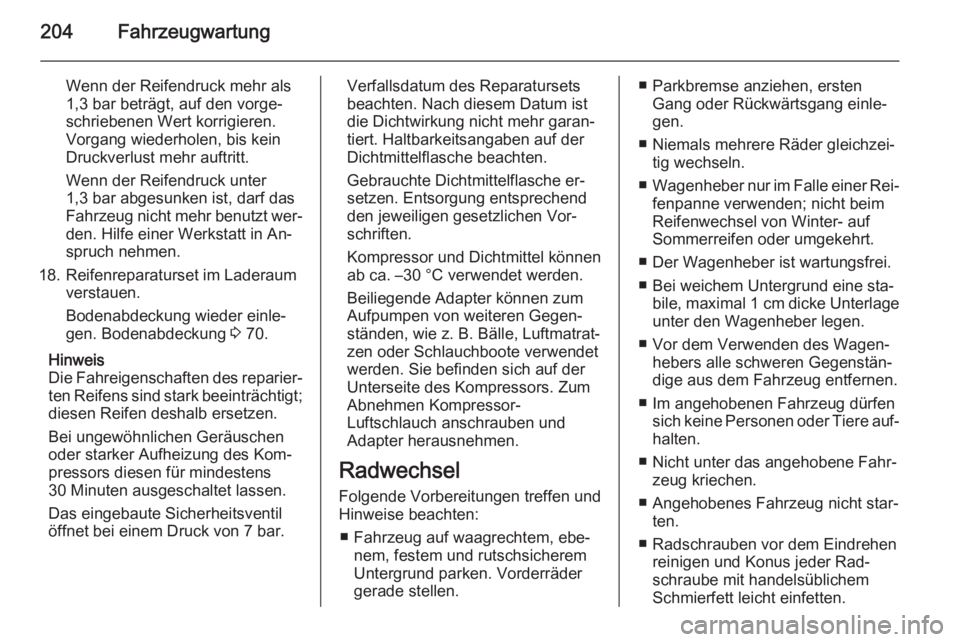

204Fahrzeugwartung
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren. Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Bodenabdeckung wieder einle‐
gen. Bodenabdeckung 3 70.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐ setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. Zum
Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Folgende Vorbereitungen treffen und
Hinweise beachten:
■ Fahrzeug auf waagrechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang einle‐
gen.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Der Wagenheber ist wartungsfrei.
■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Vor dem Verwenden des Wagen‐ hebers alle schweren Gegenstän‐
dige aus dem Fahrzeug entfernen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐
halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Radschrauben vor dem Eindrehen reinigen und Konus jeder Rad‐
schraube mit handelsüblichem
Schmierfett leicht einfetten.
Page 207 of 249

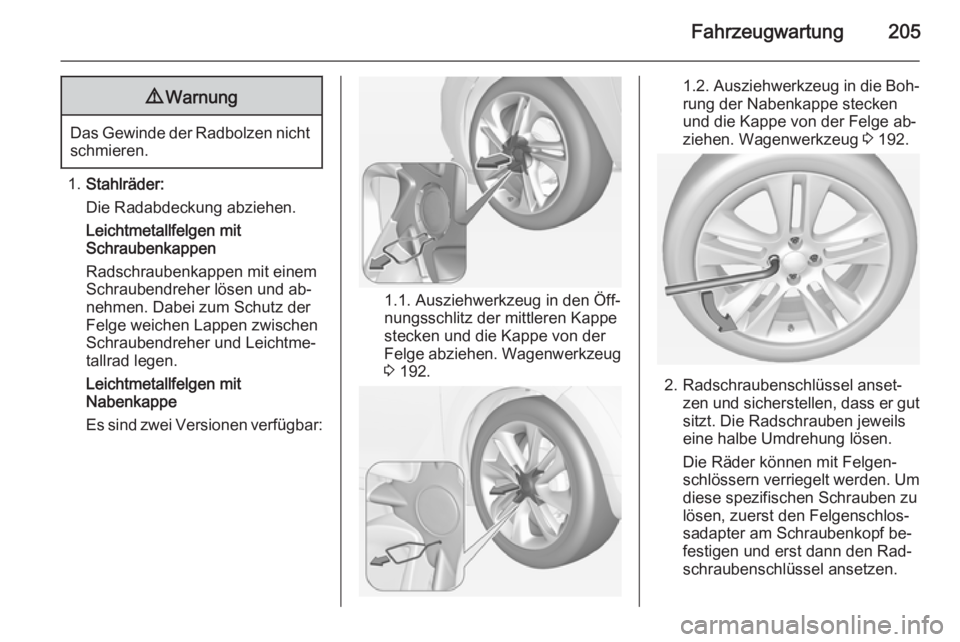

Fahrzeugwartung2059Warnung
Das Gewinde der Radbolzen nicht
schmieren.
1. Stahlräder:
Die Radabdeckung abziehen.
Leichtmetallfelgen mit
Schraubenkappen
Radschraubenkappen mit einem
Schraubendreher lösen und ab‐
nehmen. Dabei zum Schutz der
Felge weichen Lappen zwischen
Schraubendreher und Leichtme‐
tallrad legen.
Leichtmetallfelgen mit
Nabenkappe
Es sind zwei Versionen verfügbar:
1.1. Ausziehwerkzeug in den Öff‐ nungsschlitz der mittleren Kappe
stecken und die Kappe von der
Felge abziehen. Wagenwerkzeug
3 192.
1.2. Ausziehwerkzeug in die Boh‐
rung der Nabenkappe stecken
und die Kappe von der Felge ab‐
ziehen. Wagenwerkzeug 3 192.
2. Radschraubenschlüssel anset‐
zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Schrauben zu
lösen, zuerst den Felgenschlos‐
sadapter am Schraubenkopf be‐
festigen und erst dann den Rad‐
schraubenschlüssel ansetzen.
Page 208 of 249

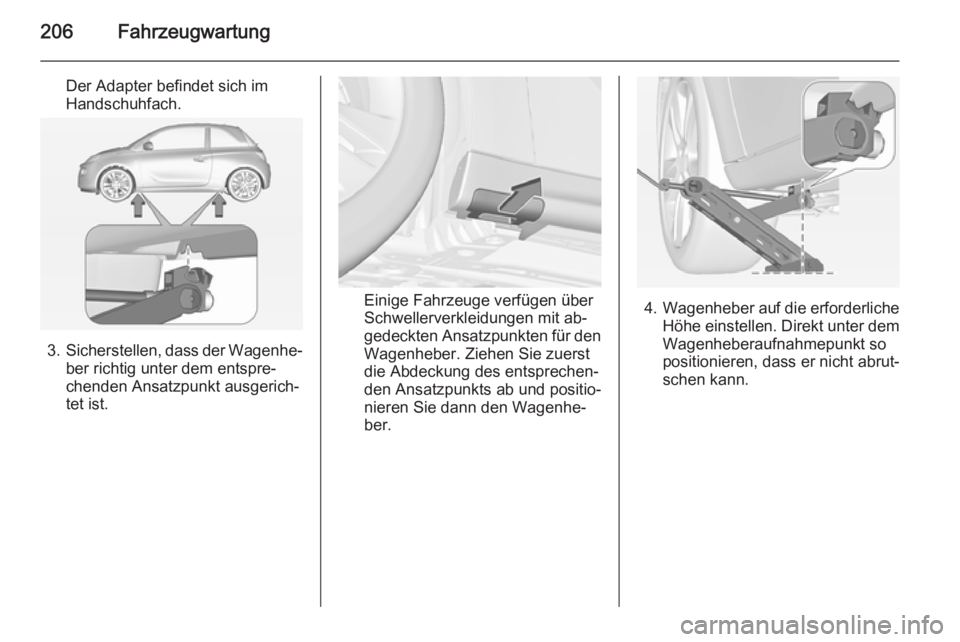

206Fahrzeugwartung
Der Adapter befindet sich im
Handschuhfach.
3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Einige Fahrzeuge verfügen über
Schwellerverkleidungen mit ab‐
gedeckten Ansatzpunkten für den
Wagenheber. Ziehen Sie zuerst
die Abdeckung des entsprechen‐
den Ansatzpunkts ab und positio‐
nieren Sie dann den Wagenhe‐
ber.4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Page 209 of 249

Fahrzeugwartung207
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Schrauben über Kreuz
festziehen. Anzugsmoment
110 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung der Stahlfelge
mit dem Reifenventil abgleichen.
Radschraubenkappen oder Na‐
benkappe an der Leichtmetall‐
felge montieren.
11. Das ersetzte Rad, das Wagen‐ werkzeug 3 192 und den Felgen‐
schlossadapter 3 56 verstauen
und sichern.
12. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radbolzen so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.Ansatzpunkte für Hebebühne
Position des hinteren Arms der He‐
bebühne, mittig unter der Aussparung im Schweller.
Page 210 of 249

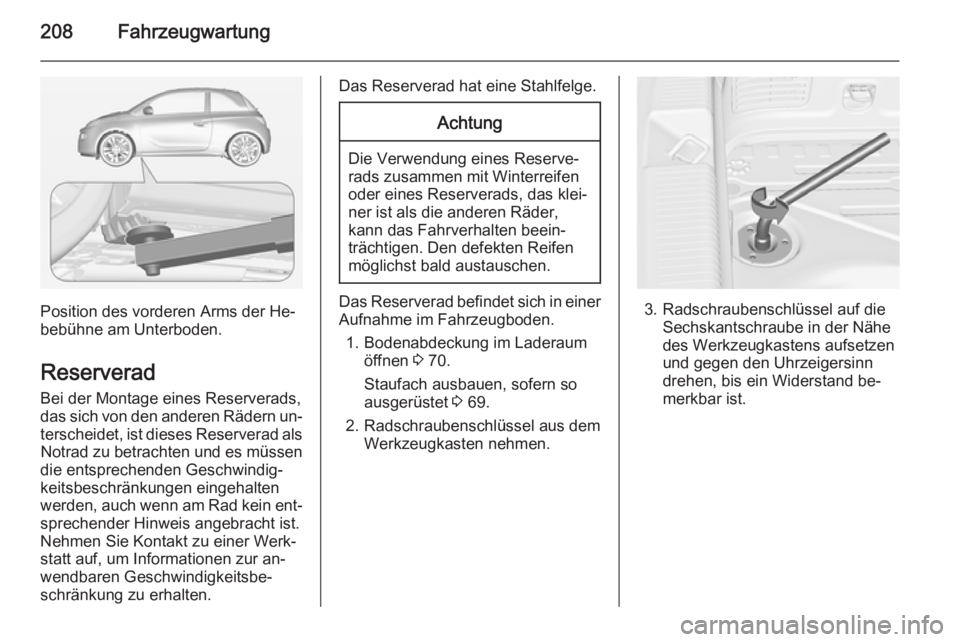

208Fahrzeugwartung
Position des vorderen Arms der He‐
bebühne am Unterboden.
Reserverad
Bei der Montage eines Reserverads,
das sich von den anderen Rädern un‐ terscheidet, ist dieses Reserverad alsNotrad zu betrachten und es müssen
die entsprechenden Geschwindig‐
keitsbeschränkungen eingehalten
werden, auch wenn am Rad kein ent‐
sprechender Hinweis angebracht ist. Nehmen Sie Kontakt zu einer Werk‐
statt auf, um Informationen zur an‐ wendbaren Geschwindigkeitsbe‐
schränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich in einer
Aufnahme im Fahrzeugboden.
1. Bodenabdeckung im Laderaum öffnen 3 70.
Staufach ausbauen, sofern so
ausgerüstet 3 69.
2. Radschraubenschlüssel aus dem Werkzeugkasten nehmen.3. Radschraubenschlüssel auf dieSechskantschraube in der Nähe
des Werkzeugkastens aufsetzen
und gegen den Uhrzeigersinn
drehen, bis ein Widerstand be‐
merkbar ist.
