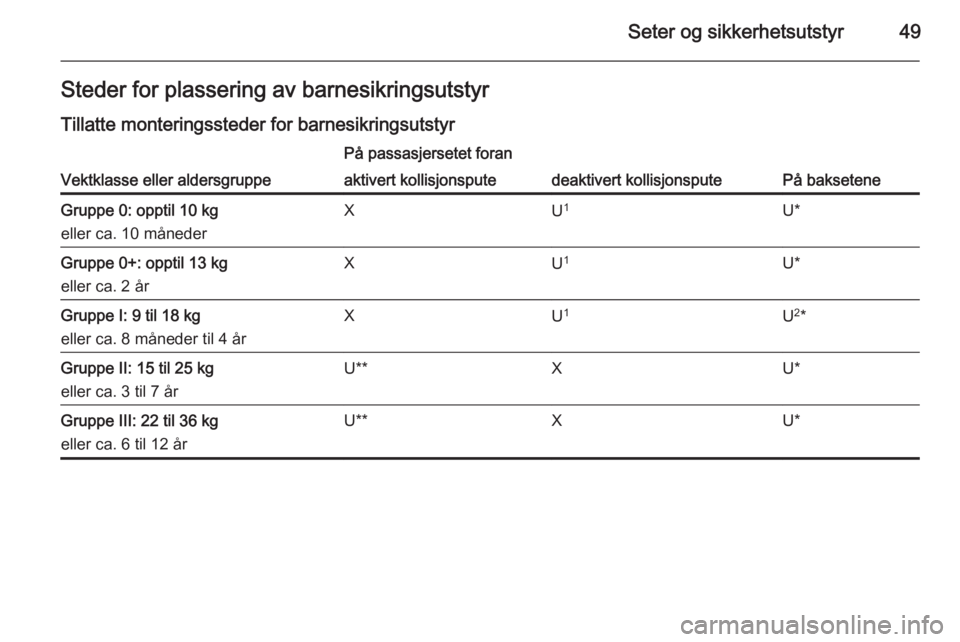

Seter og sikkerhetsutstyr49Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
På passasjersetet foran
På baksetene
aktivert kollisjonsputedeaktivert kollisjonsputeGruppe 0: opptil 10 kg
eller ca. 10 månederXU 1U*Gruppe 0+: opptil 13 kg
eller ca. 2 årXU 1U*Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 1U2
*Gruppe II: 15 til 25 kg
eller ca. 3 til 7 årU**XU*Gruppe III: 22 til 36 kg
eller ca. 6 til 12 årU**XU*

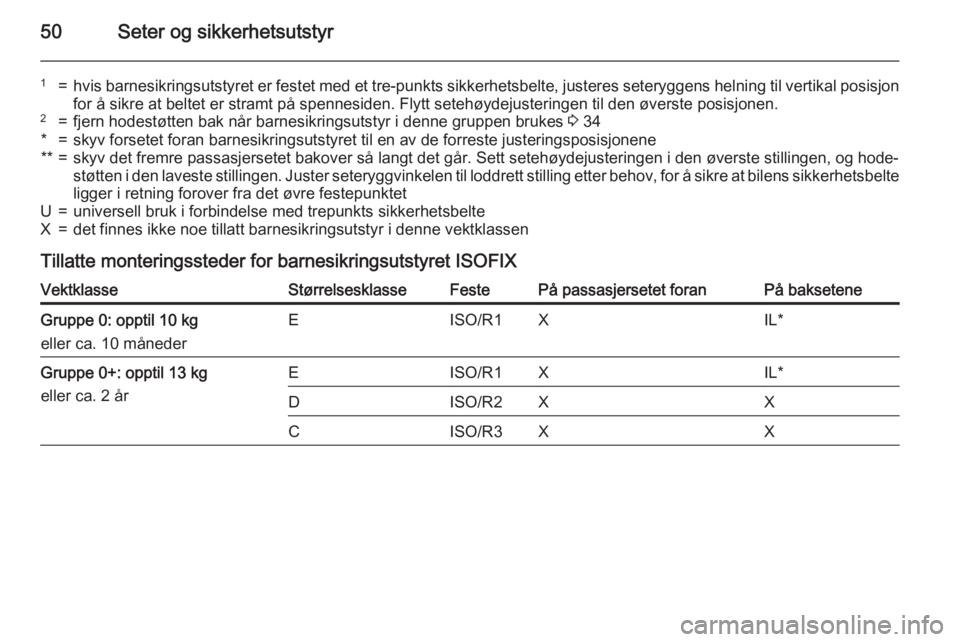

50Seter og sikkerhetsutstyr
1=hvis barnesikringsutstyret er festet med et tre-punkts sikkerhetsbelte, justeres seteryggens helning til vertikal posisjon
for å sikre at beltet er stramt på spennesiden. Flytt setehøydejusteringen til den øverste posisjonen.2=fjern hodestøtten bak når barnesikringsutstyr i denne gruppen brukes 3 34*=skyv forsetet foran barnesikringsutstyret til en av de forreste justeringsposisjonene**=skyv det fremre passasjersetet bakover så langt det går. Sett setehøydejusteringen i den øverste stillingen, og hode‐
støtten i den laveste stillingen. Juster seteryggvinkelen til loddrett stilling etter behov, for å sikre at bilens sikkerhetsbelte
ligger i retning forover fra det øvre festepunktetU=universell bruk i forbindelse med trepunkts sikkerhetsbelteX=det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen
Tillatte monteringssteder for barnesikringsutstyret ISOFIX
VektklasseStørrelsesklasseFestePå passasjersetet foranPå bakseteneGruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XIL*Gruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XIL*DISO/R2XXCISO/R3XX

Seter og sikkerhetsutstyr51
VektklasseStørrelsesklasseFestePå passasjersetet foranPå bakseteneGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 til 25 kg
eller ca. 3 til 7 årXILGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXILIL=passer til det spesielle ISOFIX-barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal". ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellenIUF=passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX=det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen*=skyv forsetet foran barnesikringsutstyret til en av de forreste justeringsposisjonene**=fjern den respektive hodestøtten bak ved bruk av barnesikringsutstyr for denne vektklassen 3 34

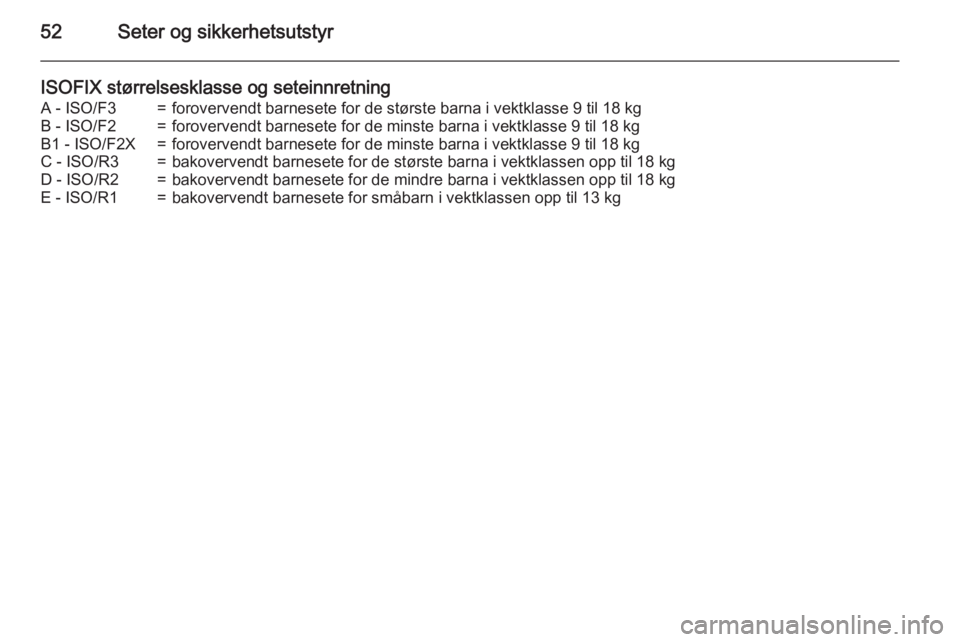

52Seter og sikkerhetsutstyr
ISOFIX størrelsesklasse og seteinnretningA - ISO/F3=forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3=bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2=bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1=bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

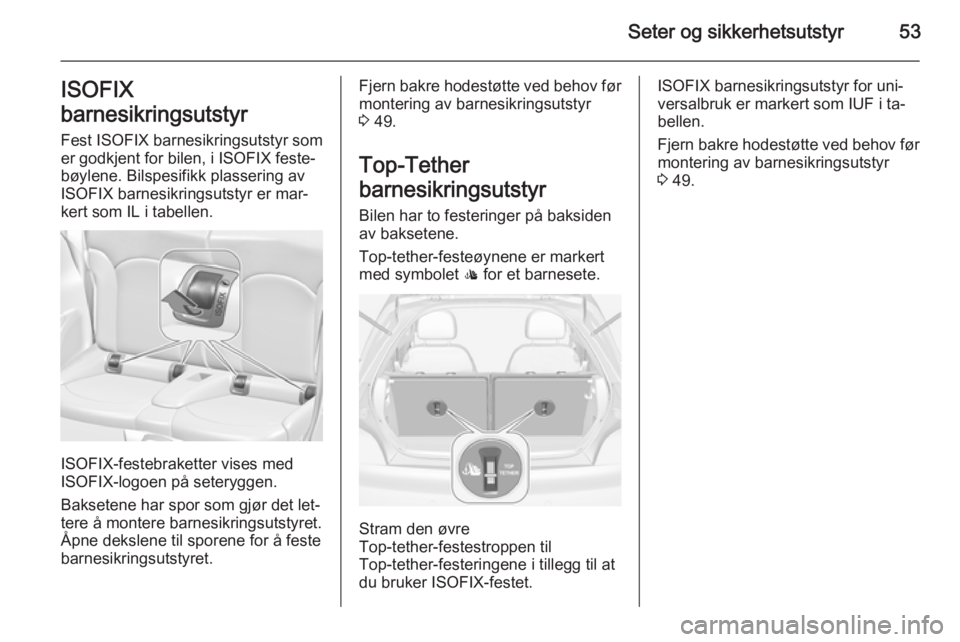

Seter og sikkerhetsutstyr53ISOFIX
barnesikringsutstyr Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen.
Baksetene har spor som gjør det let‐ tere å montere barnesikringsutstyret.
Åpne dekslene til sporene for å feste
barnesikringsutstyret.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 49.
Top-Tether
barnesikringsutstyr Bilen har to festeringer på baksidenav baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 49.

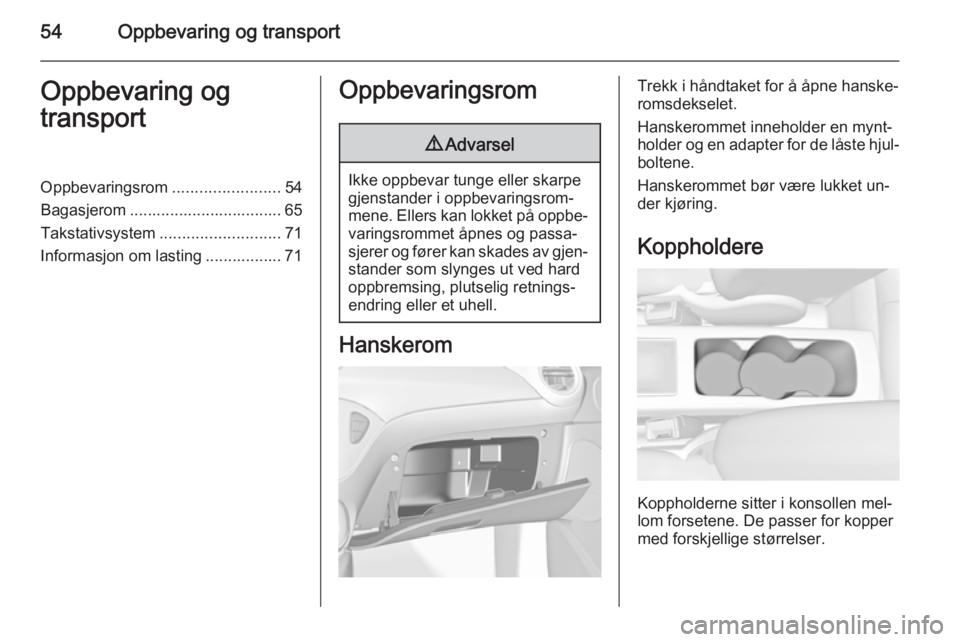

54Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................54
Bagasjerom .................................. 65
Takstativsystem ........................... 71
Informasjon om lasting ................. 71Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Koppholderne sitter i konsollen mel‐
lom forsetene. De passer for kopper
med forskjellige størrelser.

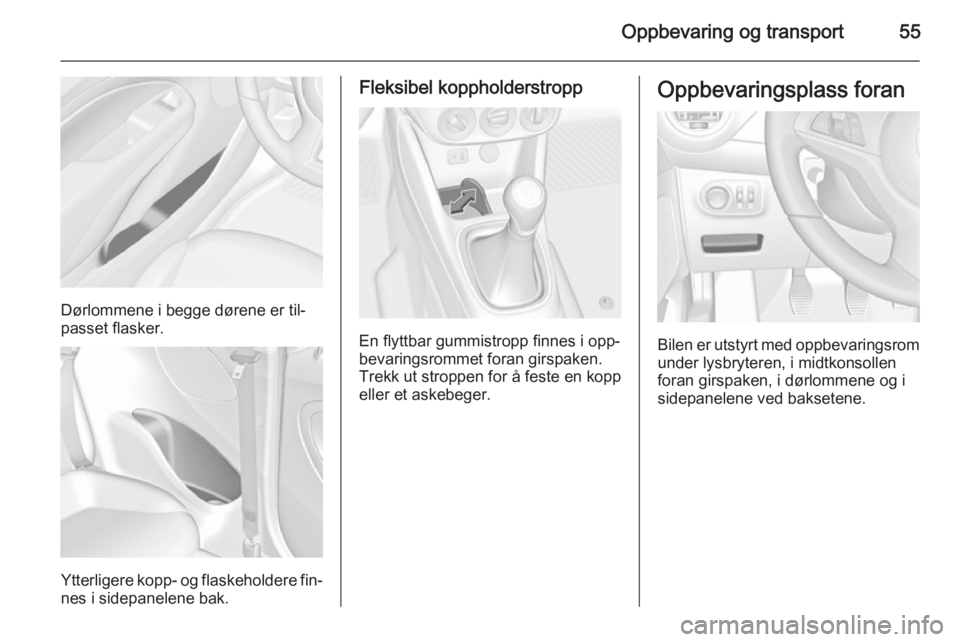

Oppbevaring og transport55
Dørlommene i begge dørene er til‐
passet flasker.
Ytterligere kopp- og flaskeholdere fin‐
nes i sidepanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i opp‐
bevaringsrommet foran girspaken.
Trekk ut stroppen for å feste en kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen
foran girspaken, i dørlommene og i
sidepanelene ved baksetene.

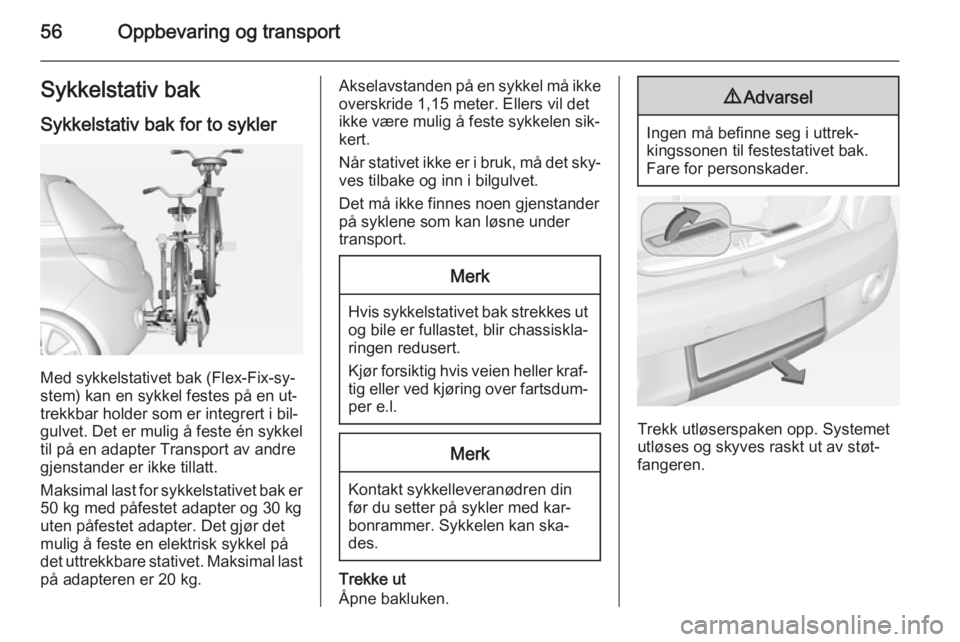

56Oppbevaring og transportSykkelstativ bak
Sykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan en sykkel festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste én sykkel
til på en adapter Transport av andre
gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 50 kg med påfestet adapter og 30 kg
uten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
det uttrekkbare stativet. Maksimal last
på adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.

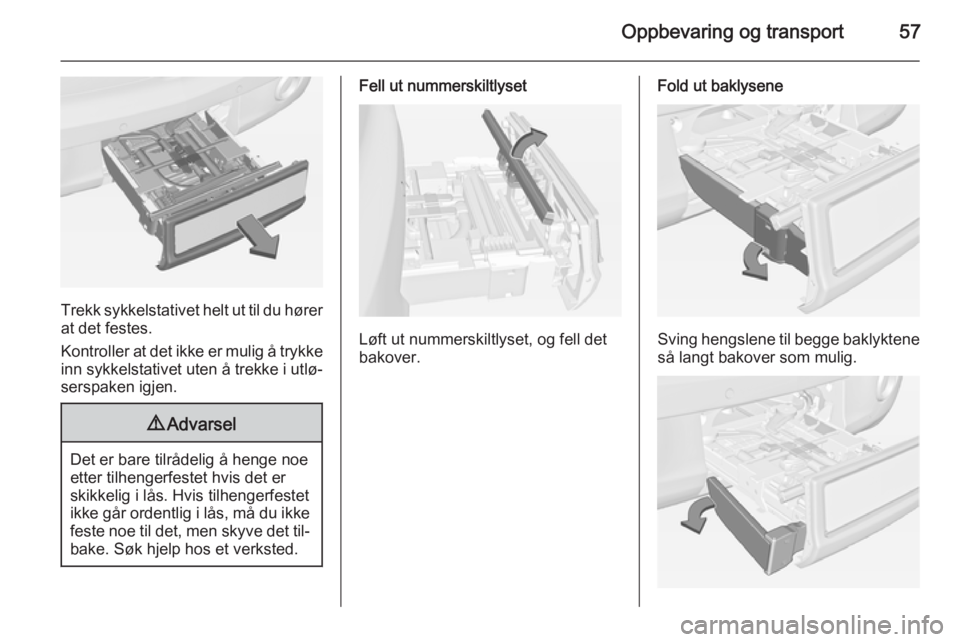

Oppbevaring og transport57
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Fell ut nummerskiltlyset
Løft ut nummerskiltlyset, og fell det
bakover.
Fold ut baklysene
Sving hengslene til begge baklyktene så langt bakover som mulig.

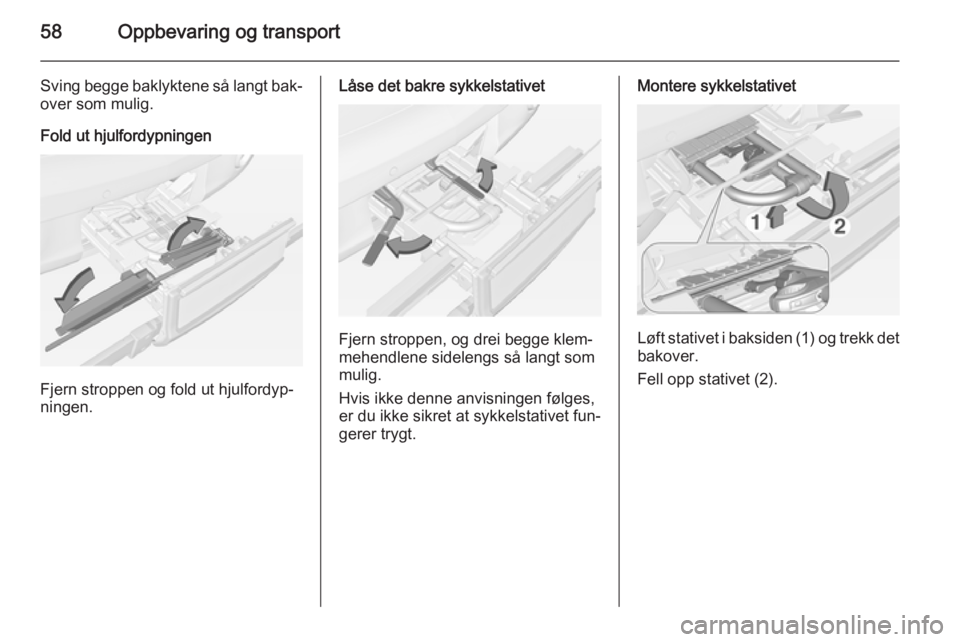

58Oppbevaring og transport
Sving begge baklyktene så langt bak‐
over som mulig.
Fold ut hjulfordypningen
Fjern stroppen og fold ut hjulfordyp‐
ningen.
Låse det bakre sykkelstativet
Fjern stroppen, og drei begge klem‐
mehendlene sidelengs så langt som
mulig.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Montere sykkelstativet
Løft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet (2).
