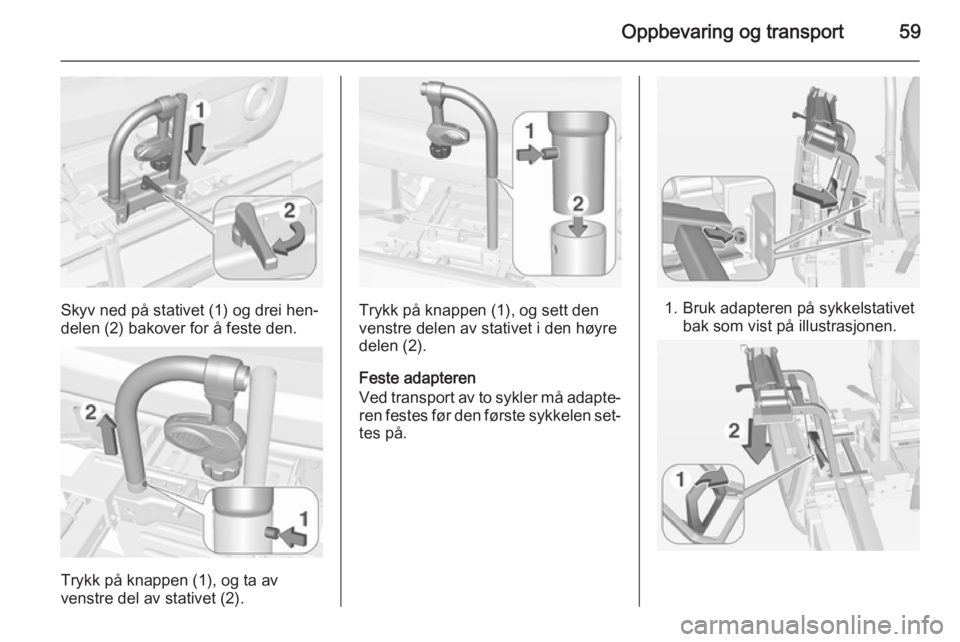

Oppbevaring og transport59
Skyv ned på stativet (1) og drei hen‐
delen (2) bakover for å feste den.
Trykk på knappen (1), og ta av
venstre del av stativet (2).
Trykk på knappen (1), og sett den
venstre delen av stativet i den høyre
delen (2).
Feste adapteren
Ved transport av to sykler må adapte‐ ren festes før den første sykkelen set‐ tes på.1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.

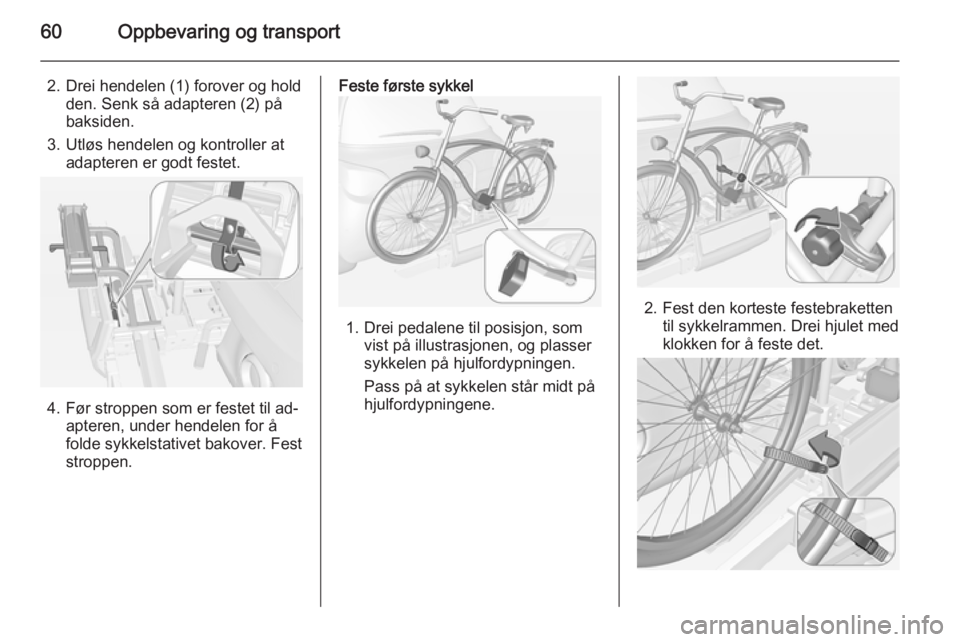

60Oppbevaring og transport
2. Drei hendelen (1) forover og holdden. Senk så adapteren (2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.
4. Før stroppen som er festet til ad‐ apteren, under hendelen for å
folde sykkelstativet bakover. Fest
stroppen.
Feste første sykkel
1. Drei pedalene til posisjon, som vist på illustrasjonen, og plasser
sykkelen på hjulfordypningen.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.

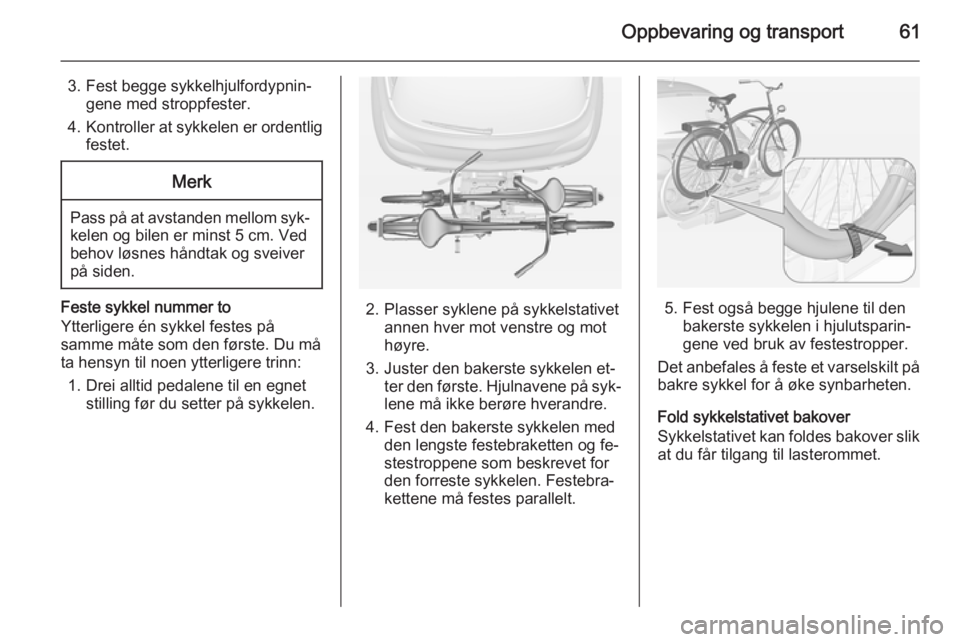

Oppbevaring og transport61
3. Fest begge sykkelhjulfordypnin‐gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Feste sykkel nummer to
Ytterligere én sykkel festes på
samme måte som den første. Du må
ta hensyn til noen ytterligere trinn:
1. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.2. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
3. Juster den bakerste sykkelen et‐ ter den første. Hjulnavene på syk‐
lene må ikke berøre hverandre.
4. Fest den bakerste sykkelen med den lengste festebraketten og fe‐
stestroppene som beskrevet for
den forreste sykkelen. Festebra‐
kettene må festes parallelt.5. Fest også begge hjulene til den bakerste sykkelen i hjulutsparin‐
gene ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik
at du får tilgang til lasterommet.

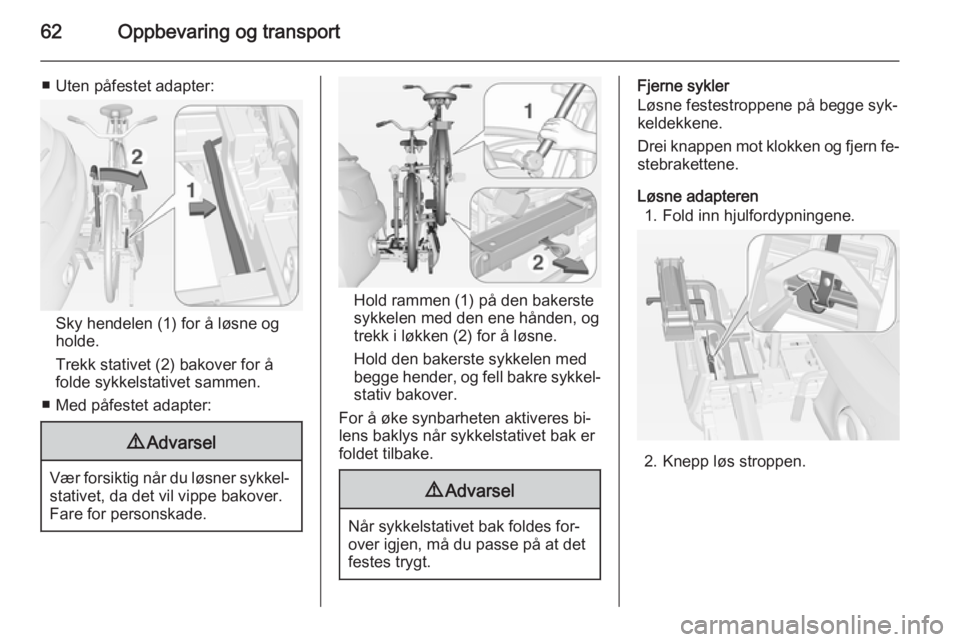

62Oppbevaring og transport
■ Uten påfestet adapter:
Sky hendelen (1) for å løsne og
holde.
Trekk stativet (2) bakover for å folde sykkelstativet sammen.
■ Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen (1) på den bakerste
sykkelen med den ene hånden, og
trekk i løkken (2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fell bakre sykkel‐ stativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.
Fjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei knappen mot klokken og fjern fe‐ stebrakettene.
Løsne adapteren 1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.

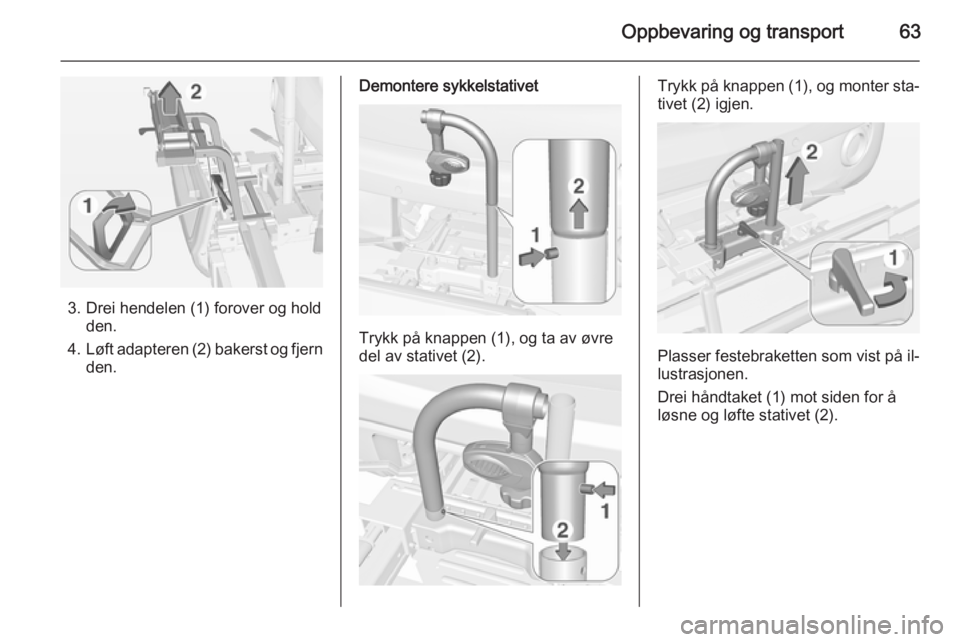

Oppbevaring og transport63
3. Drei hendelen (1) forover og holdden.
4. Løft adapteren (2) bakerst og fjern
den.
Demontere sykkelstativet
Trykk på knappen (1), og ta av øvre
del av stativet (2).
Trykk på knappen (1), og monter sta‐ tivet (2) igjen.
Plasser festebraketten som vist på il‐
lustrasjonen.
Drei håndtaket (1) mot siden for å
løsne og løfte stativet (2).

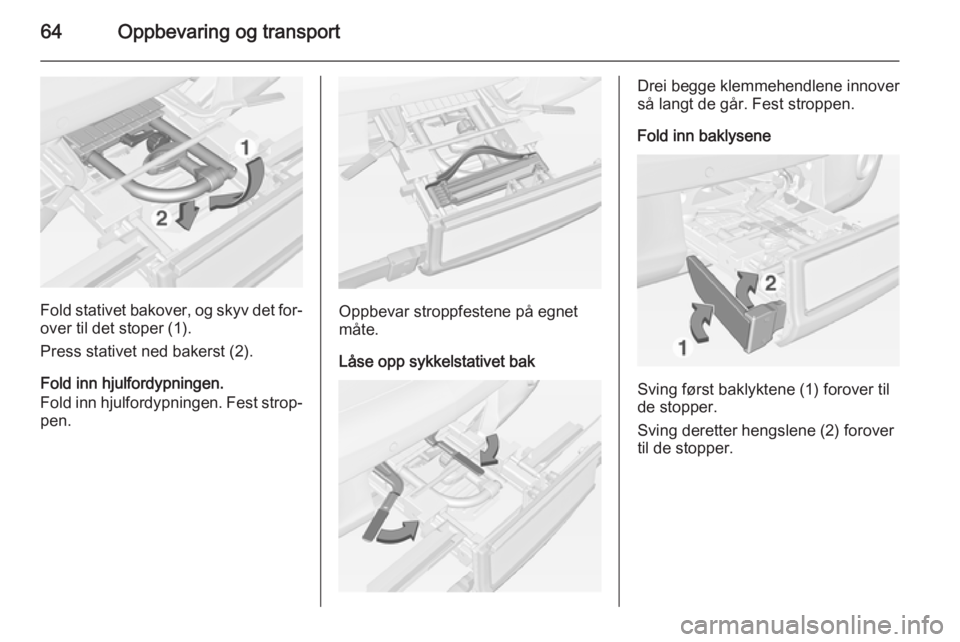

64Oppbevaring og transport
Fold stativet bakover, og skyv det for‐
over til det stoper (1).
Press stativet ned bakerst (2).
Fold inn hjulfordypningen.
Fold inn hjulfordypningen. Fest strop‐ pen.Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendlene innover
så langt de går. Fest stroppen.
Fold inn baklysene
Sving først baklyktene (1) forover til
de stopper.
Sving deretter hengslene (2) forover
til de stopper.

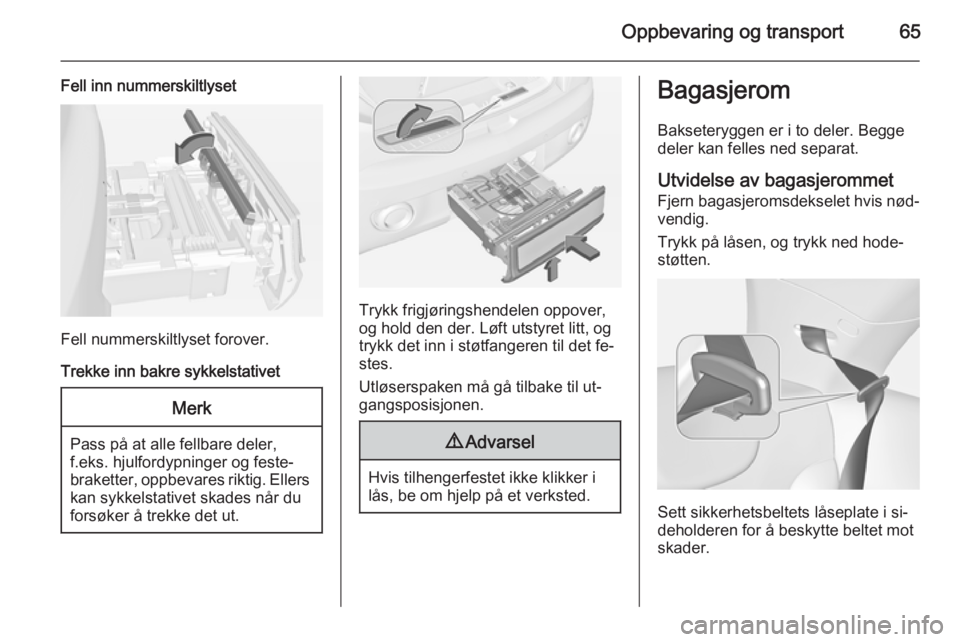

Oppbevaring og transport65
Fell inn nummerskiltlyset
Fell nummerskiltlyset forover.
Trekke inn bakre sykkelstativet
Merk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.
Trykk frigjøringshendelen oppover,
og hold den der. Løft utstyret litt, og
trykk det inn i støtfangeren til det fe‐
stes.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Bakseteryggen er i to deler. Begge
deler kan felles ned separat.
Utvidelse av bagasjerommet
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk ned hode‐
støtten.
Sett sikkerhetsbeltets låseplate i si‐
deholderen for å beskytte beltet mot
skader.

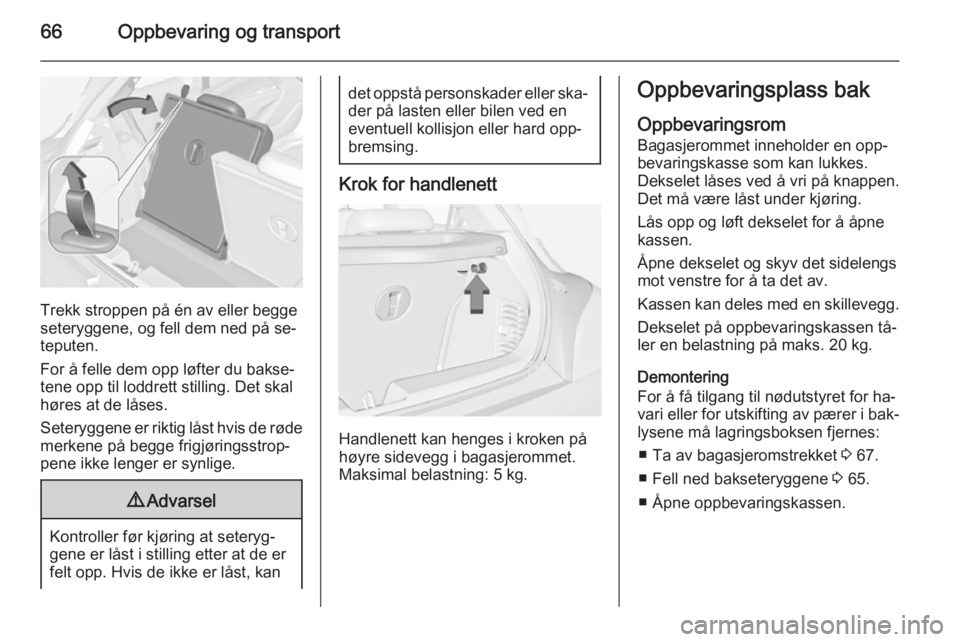

66Oppbevaring og transport
Trekk stroppen på én av eller begge
seteryggene, og fell dem ned på se‐
teputen.
For å felle dem opp løfter du bakse‐
tene opp til loddrett stilling. Det skal
høres at de låses.
Seteryggene er riktig låst hvis de røde
merkene på begge frigjøringsstrop‐
pene ikke lenger er synlige.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller ska‐ der på lasten eller bilen ved en
eventuell kollisjon eller hard opp‐
bremsing.
Krok for handlenett
Handlenett kan henges i kroken på
høyre sidevegg i bagasjerommet.
Maksimal belastning: 5 kg.
Oppbevaringsplass bak
Oppbevaringsrom
Bagasjerommet inneholder en opp‐
bevaringskasse som kan lukkes.
Dekselet låses ved å vri på knappen.
Det må være låst under kjøring.
Lås opp og løft dekselet for å åpne
kassen.
Åpne dekselet og skyv det sidelengs
mot venstre for å ta det av.
Kassen kan deles med en skillevegg. Dekselet på oppbevaringskassen tå‐
ler en belastning på maks. 20 kg.
Demontering
For å få tilgang til nødutstyret for ha‐
vari eller for utskifting av pærer i bak‐
lysene må lagringsboksen fjernes:
■ Ta av bagasjeromstrekket 3 67.
■ Fell ned bakseteryggene 3 65.
■ Åpne oppbevaringskassen.

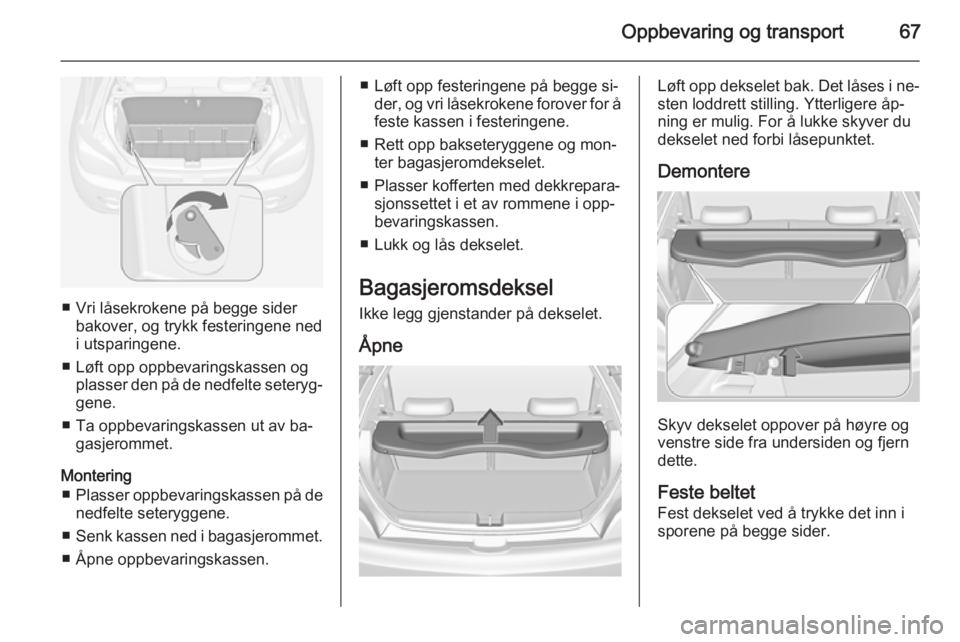

Oppbevaring og transport67
■ Vri låsekrokene på begge siderbakover, og trykk festeringene ned
i utsparingene.
■ Løft opp oppbevaringskassen og plasser den på de nedfelte seteryg‐gene.
■ Ta oppbevaringskassen ut av ba‐ gasjerommet.
Montering ■ Plasser oppbevaringskassen på de
nedfelte seteryggene.
■ Senk kassen ned i bagasjerommet.
■ Åpne oppbevaringskassen.
■ Løft opp festeringene på begge si‐ der, og vri låsekrokene forover for å
feste kassen i festeringene.
■ Rett opp bakseteryggene og mon‐ ter bagasjeromdekselet.
■ Plasser kofferten med dekkrepara‐ sjonssettet i et av rommene i opp‐
bevaringskassen.
■ Lukk og lås dekselet.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
ÅpneLøft opp dekselet bak. Det låses i ne‐sten loddrett stilling. Ytterligere åp‐
ning er mulig. For å lukke skyver du
dekselet ned forbi låsepunktet.
Demontere
Skyv dekselet oppover på høyre og
venstre side fra undersiden og fjern
dette.
Feste beltet Fest dekselet ved å trykke det inn i
sporene på begge sider.

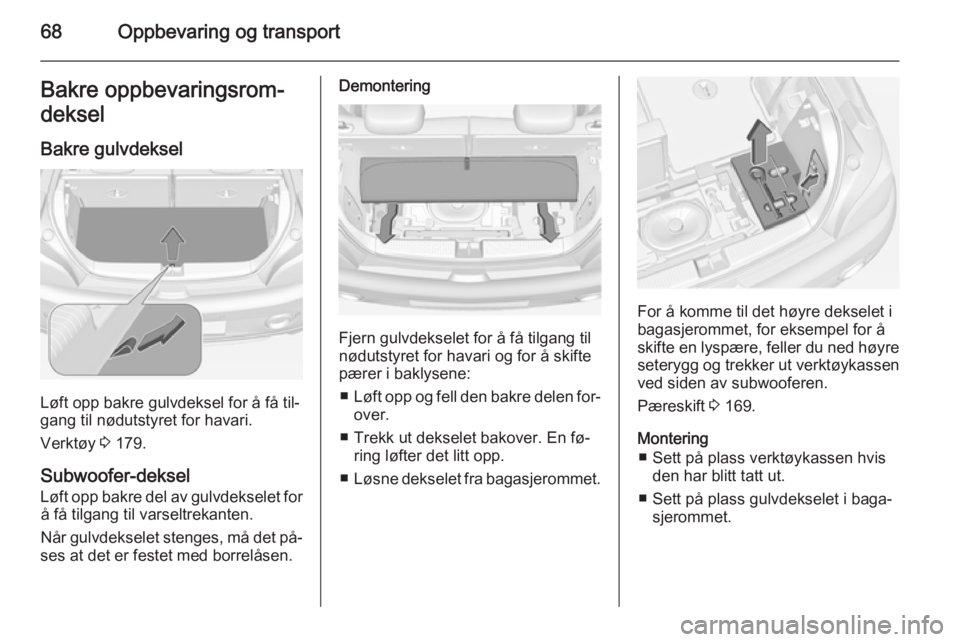

68Oppbevaring og transportBakre oppbevaringsrom‐deksel
Bakre gulvdeksel
Løft opp bakre gulvdeksel for å få til‐
gang til nødutstyret for havari.
Verktøy 3 179.
Subwoofer-deksel
Løft opp bakre del av gulvdekselet for å få tilgang til varseltrekanten.
Når gulvdekselet stenges, må det på‐
ses at det er festet med borrelåsen.
Demontering
Fjern gulvdekselet for å få tilgang til
nødutstyret for havari og for å skifte pærer i baklysene:
■ Løft opp og fell den bakre delen for‐
over.
■ Trekk ut dekselet bakover. En fø‐ ring løfter det litt opp.
■ Løsne dekselet fra bagasjerommet.
For å komme til det høyre dekselet i
bagasjerommet, for eksempel for å
skifte en lyspære, feller du ned høyre seterygg og trekker ut verktøykassen
ved siden av subwooferen.
Pæreskift 3 169.
Montering ■ Sett på plass verktøykassen hvis den har blitt tatt ut.
■ Sett på plass gulvdekselet i baga‐ sjerommet.
