Cuidado del vehículo199
Estado de carga del vehículoAjuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 238 y seleccione el
ajuste correspondiente en el menú
Carga neumáticos del centro de in‐
formación del conductor (DIC), Menú
de información del vehículo 3 96.Seleccione:
■ Ligera para presión de confort
hasta 3 personas.
■ Eco para presión Eco hasta
3 personas.
■ Max para carga completa.
Proceso de emparejamiento de los sensores del TPMS Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación se debe correspon‐
der con la posición de la nueva rueda/
neumático después de girar los neu‐
máticos o intercambiar el juego com‐ pleto de rueda o se han sustituido
más sensores de TPMS. Asimismo,
el proceso de emparejamiento de los sensores del TPMS debería reali‐
zarse después de sustituir la rueda de
repuesto por una rueda de carretera
con el sensor del TPMS.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐dizaje del TPMS, en el siguiente or‐
den: rueda delantera del lado iz‐
quierdo, rueda delantera del lado de‐ recho, rueda trasera del lado derecho
y rueda trasera del lado izquierdo. La luz del intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.
Consulte con su taller para revisarlo o para comprar una herramienta deaprendizaje. Hay un plazo de
2 minutos para emparejar la primera
posición de rueda y de 5 minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a
empezar.
El proceso de emparejamiento de los sensores del TPMS es el siguiente:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. En vehículos con cambio manual automatizado: Mantenga pisadoel pedal de freno. Mueva y man‐
tenga la palanca selectora du‐
rante 5 segundos en la posición
N hasta que se muestre P en el
Page 202 of 249

200Cuidado del vehículo
DIC. P indica que se puede iniciar
el proceso de ajuste del sensor
del TPMS.
En vehículos con cambio manual:
seleccione punto muerto.
4. Utilice el botón MENU en la pa‐
lanca de los intermitentes para
seleccionar el Menú de
información del vehículo en el
DIC.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Mantenga pulsado el botón SET/CLR para empezar el pro‐
ceso de emparejamiento de los
sensores. Debería mostrarse un
mensaje solicitando la aceptación del proceso.
7. Pulse de nuevo el botón SET/CLR para confirmar la selec‐
ción. La bocina suena dos veces para indicar que el receptor está
en modo de aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐ que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta
posición de la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.
12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con la rueda tra‐
sera izquierda y que el proceso de emparejamiento de los sensores
del TPMS ya no está activo.
13. Desconecte el encendido.14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 96.
Dependencia de la temperatura
La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐ máticos. Por eso es importante com‐
probar la presión con los neumáticos
fríos.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Page 203 of 249

Cuidado del vehículo201

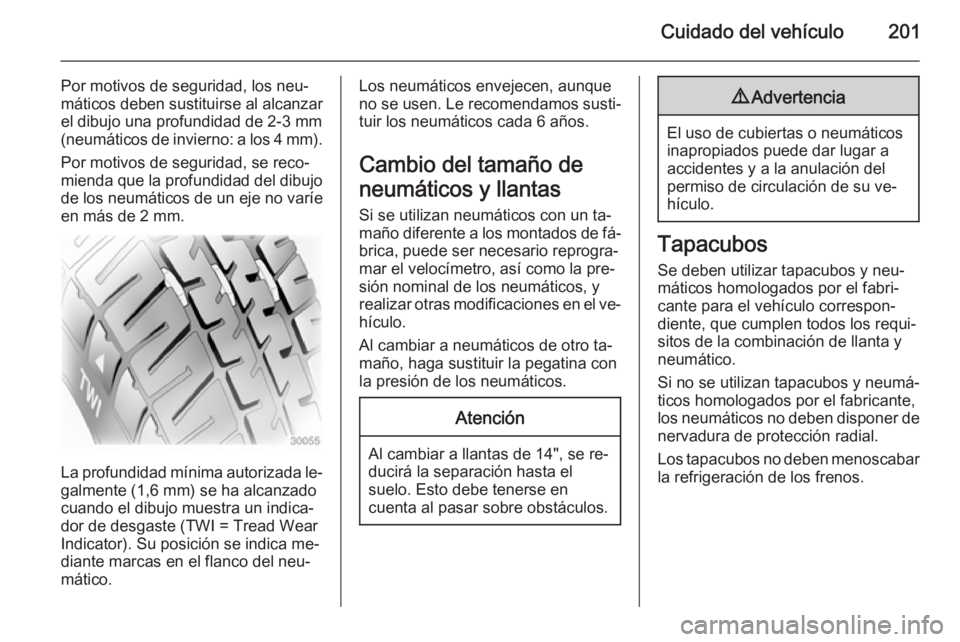

Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐ hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.Atención
Al cambiar a llantas de 14", se re‐
ducirá la separación hasta el
suelo. Esto debe tenerse en
cuenta al pasar sobre obstáculos.
9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
Page 204 of 249

202Cuidado del vehículo9Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Llantas de acero: Si utiliza tornillos de
bloqueo de rueda, no coloque tapa‐
cubos.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Las cadenas solamente pueden mon‐
tarse en neumáticos de tamaño
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 y
195/55 R 16.
No se pueden montar cadenas en neumáticos de tamaño 215/45 R 17 y 225/35 R 18.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera.
Page 205 of 249

Cuidado del vehículo203

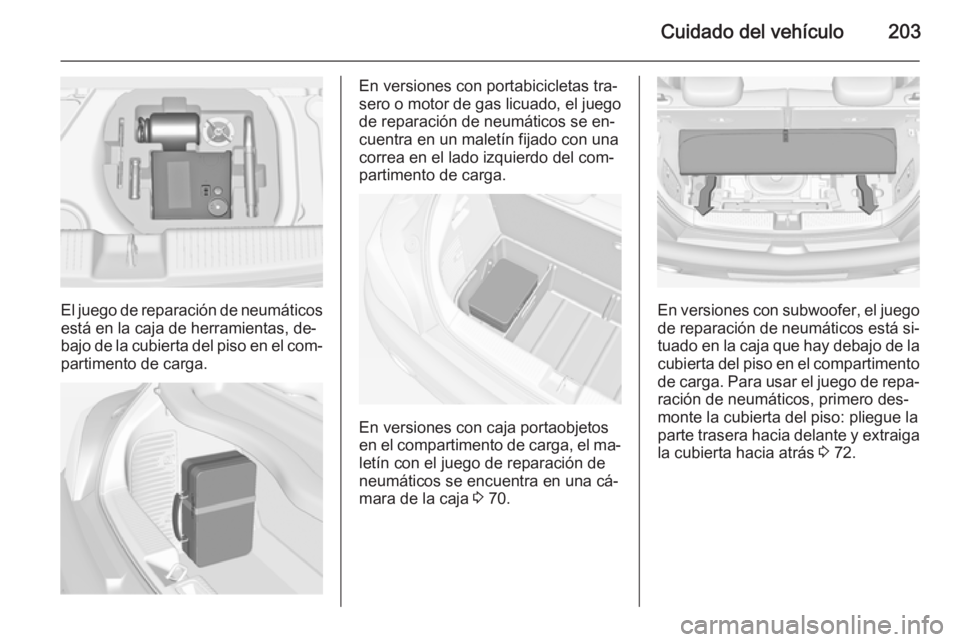

El juego de reparación de neumáticosestá en la caja de herramientas, de‐
bajo de la cubierta del piso en el com‐
partimento de carga.
En versiones con portabicicletas tra‐
sero o motor de gas licuado, el juego
de reparación de neumáticos se en‐
cuentra en un maletín fijado con una
correa en el lado izquierdo del com‐
partimento de carga.
En versiones con caja portaobjetos
en el compartimento de carga, el ma‐ letín con el juego de reparación de
neumáticos se encuentra en una cá‐
mara de la caja 3 70.
En versiones con subwoofer, el juego
de reparación de neumáticos está si‐
tuado en la caja que hay debajo de la
cubierta del piso en el compartimento de carga. Para usar el juego de repa‐
ración de neumáticos, primero des‐
monte la cubierta del piso: pliegue la parte trasera hacia delante y extraiga
la cubierta hacia atrás 3 72.
Page 206 of 249

204Cuidado del vehículo

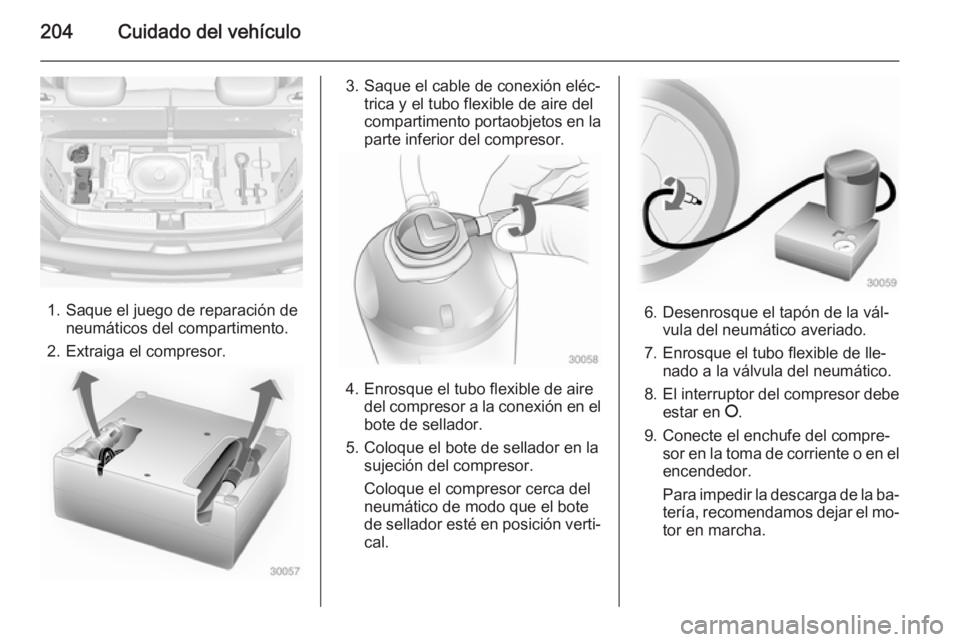

1. Saque el juego de reparación deneumáticos del compartimento.
2. Extraiga el compresor.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐
cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en elencendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
Page 207 of 249

Cuidado del vehículo205

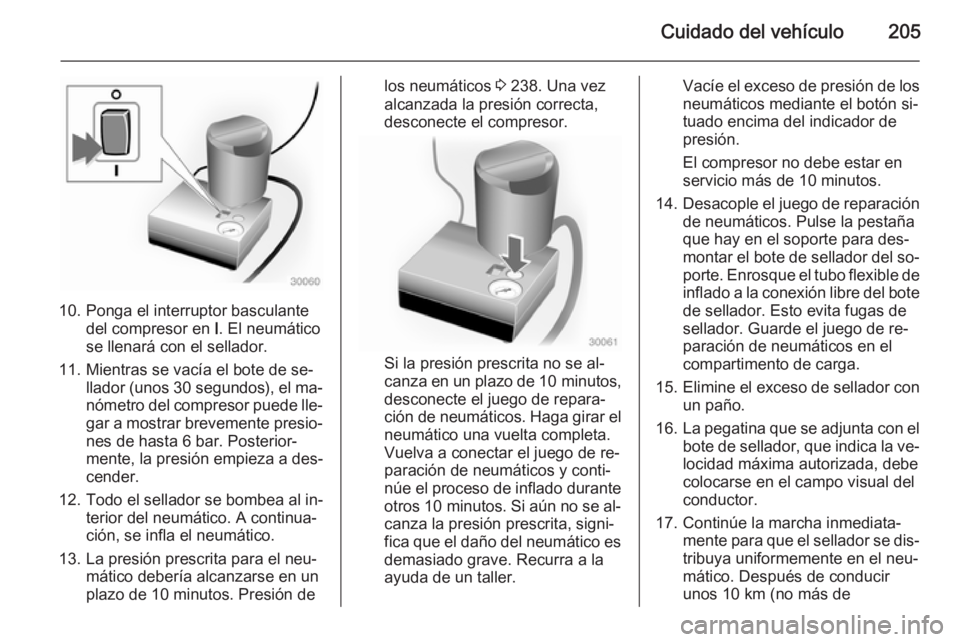

10. Ponga el interruptor basculantedel compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en unplazo de 10 minutos. Presión de
los neumáticos 3 238. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y conti‐
núe el proceso de inflado durante
otros 10 minutos . Si aún no se al‐
canza la presión prescrita, signi‐ fica que el daño del neumático es demasiado grave. Recurra a la
ayuda de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón si‐
tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de inflado a la conexión libre del bote
de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de
Page 208 of 249

206Cuidado del vehículo

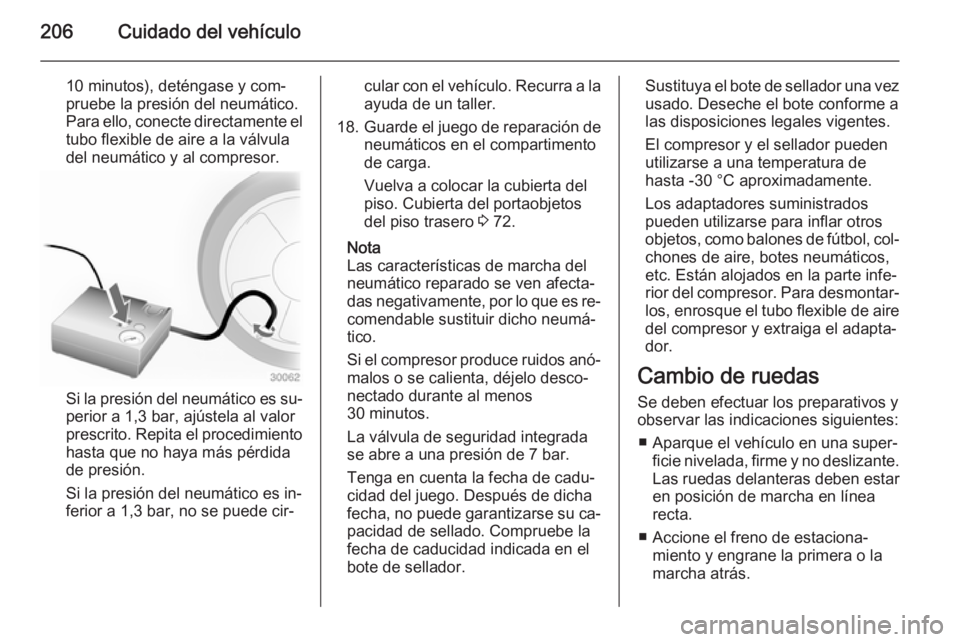

10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el
tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Vuelva a colocar la cubierta del
piso. Cubierta del portaobjetos
del piso trasero 3 72.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,
etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.
Cambio de ruedas
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
Page 209 of 249

Cuidado del vehículo207

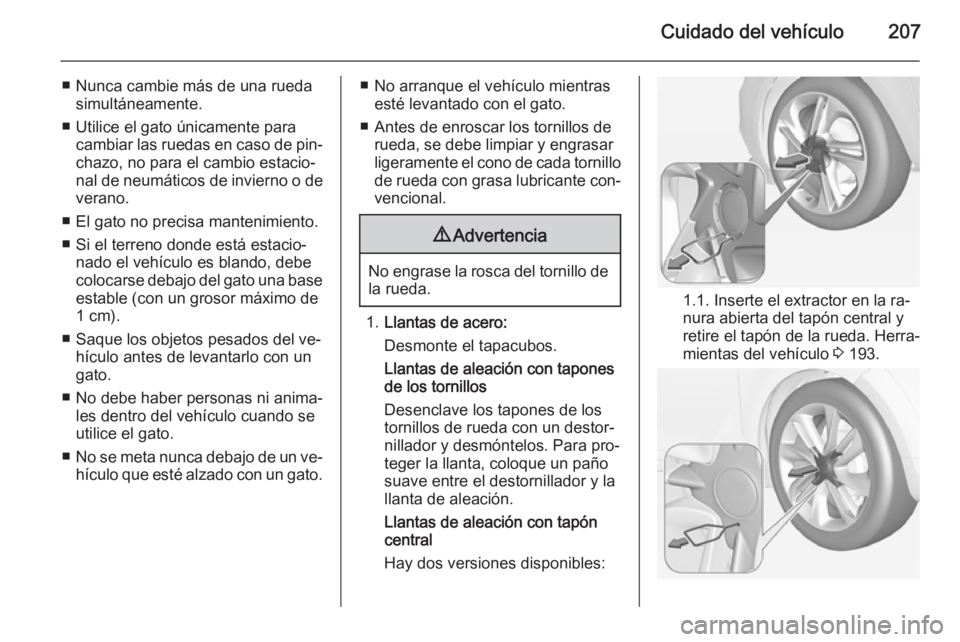

■ Nunca cambie más de una ruedasimultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de
verano.
■ El gato no precisa mantenimiento.
■ Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una base estable (con un grosor máximo de
1 cm).
■ Saque los objetos pesados del ve‐ hículo antes de levantarlo con un
gato.
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.■ No arranque el vehículo mientras esté levantado con el gato.
■ Antes de enroscar los tornillos de rueda, se debe limpiar y engrasar
ligeramente el cono de cada tornillo
de rueda con grasa lubricante con‐
vencional.9 Advertencia
No engrase la rosca del tornillo de
la rueda.
1. Llantas de acero:
Desmonte el tapacubos.
Llantas de aleación con tapones
de los tornillos
Desenclave los tapones de los
tornillos de rueda con un destor‐
nillador y desmóntelos. Para pro‐
teger la llanta, coloque un paño
suave entre el destornillador y la
llanta de aleación.
Llantas de aleación con tapón
central
Hay dos versiones disponibles:
1.1. Inserte el extractor en la ra‐
nura abierta del tapón central y
retire el tapón de la rueda. Herra‐
mientas del vehículo 3 193.
Page 210 of 249

208Cuidado del vehículo

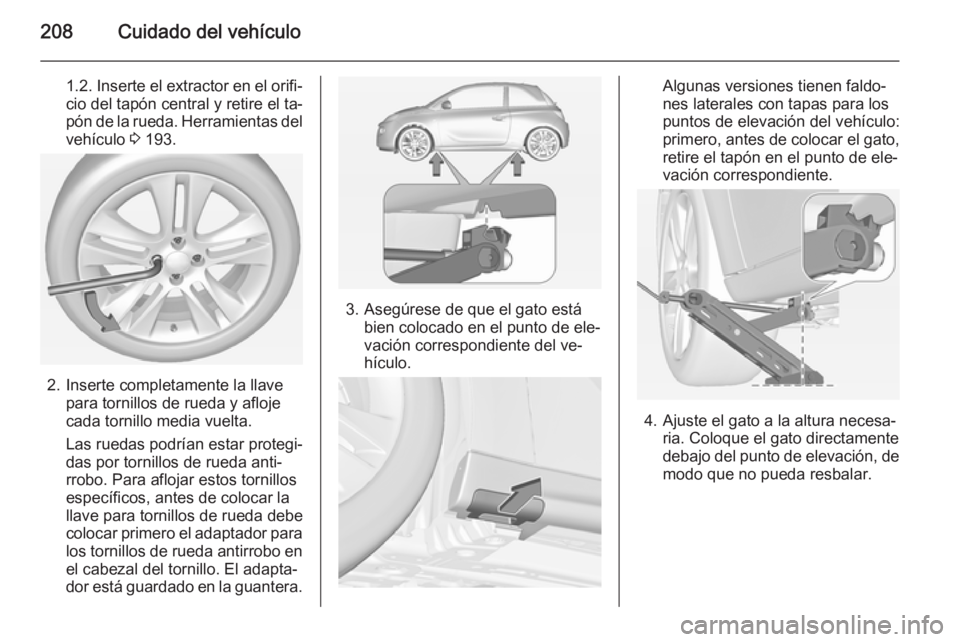

1.2. Inserte el extractor en el orifi‐
cio del tapón central y retire el ta‐
pón de la rueda. Herramientas del
vehículo 3 193.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador para
los tornillos de rueda antirrobo en
el cabezal del tornillo. El adapta‐
dor está guardado en la guantera.
3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Algunas versiones tienen faldo‐
nes laterales con tapas para los
puntos de elevación del vehículo:
primero, antes de colocar el gato,
retire el tapón en el punto de ele‐
vación correspondiente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
