Cuidado del vehículo179Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas Después de una sustitución de bom‐billas, conecte el encendido, luego
encienda y compruebe las luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce , bombilla exterior (1).
Luz de carretera , bombilla interior (2).
Luz baja (1) 1. Gire la tapa en sentido antihorario
y desmóntela.2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.

180Cuidado del vehículo
3. Saque la bombilla del portalám‐paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz alta (2)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia arriba y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz lateral/luz de circulación diurna con bombillas (3)
1. Gire el casquillo (3) en sentido an‐
tihorario para desengancharlo.
Saque el portalámparas de la car‐ casa del faro.

Cuidado del vehículo181
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación diurna con LED
Las luces laterales y las luces de cir‐
culación diurna constan de LED que
no se pueden cambiar. Acuda a un
taller en caso de defecto de un LED.
Intermitentes delanteros
1. Quite el tornillo y desmonte la tapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.

182Cuidado del vehículo
4. Desmonte la bombilla girándolaun poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Desenganche el tapón pequeño con un destornillador en la posi‐
ción marcada.
2. Extraiga la cubierta tirando con los dedos en las posiciones mar‐
cadas, consulte las flechas de la
ilustración.
3. Quite los dos tornillos y desmonte
el grupo óptico del parachoques.

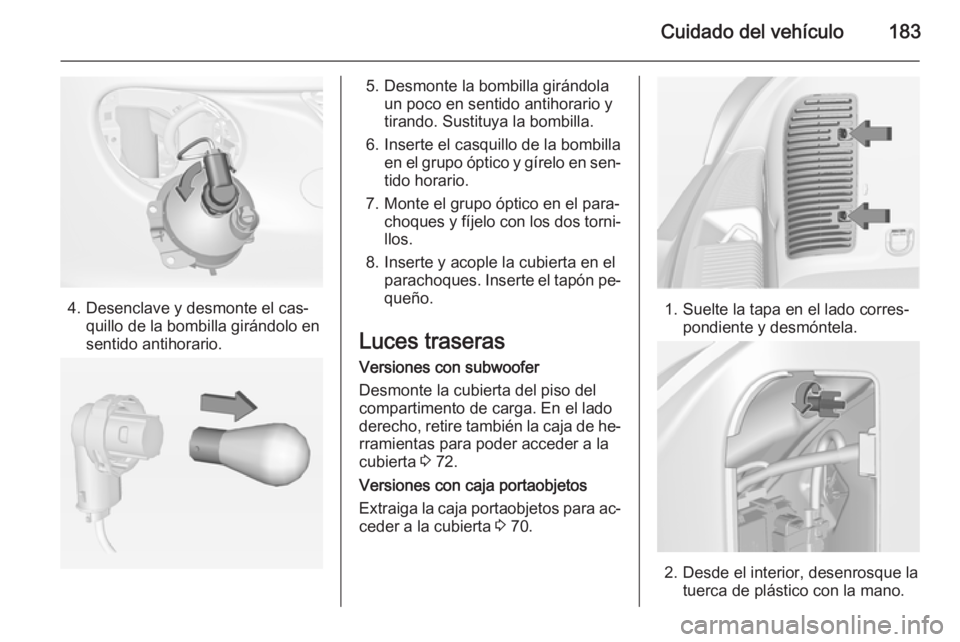

Cuidado del vehículo183
4. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
5. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
6. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Inserte y acople la cubierta en el parachoques. Inserte el tapón pe‐queño.
Luces traseras Versiones con subwoofer
Desmonte la cubierta del piso del
compartimento de carga. En el lado
derecho, retire también la caja de he‐
rramientas para poder acceder a la
cubierta 3 72.
Versiones con caja portaobjetos
Extraiga la caja portaobjetos para ac‐
ceder a la cubierta 3 70.
1. Suelte la tapa en el lado corres‐
pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.

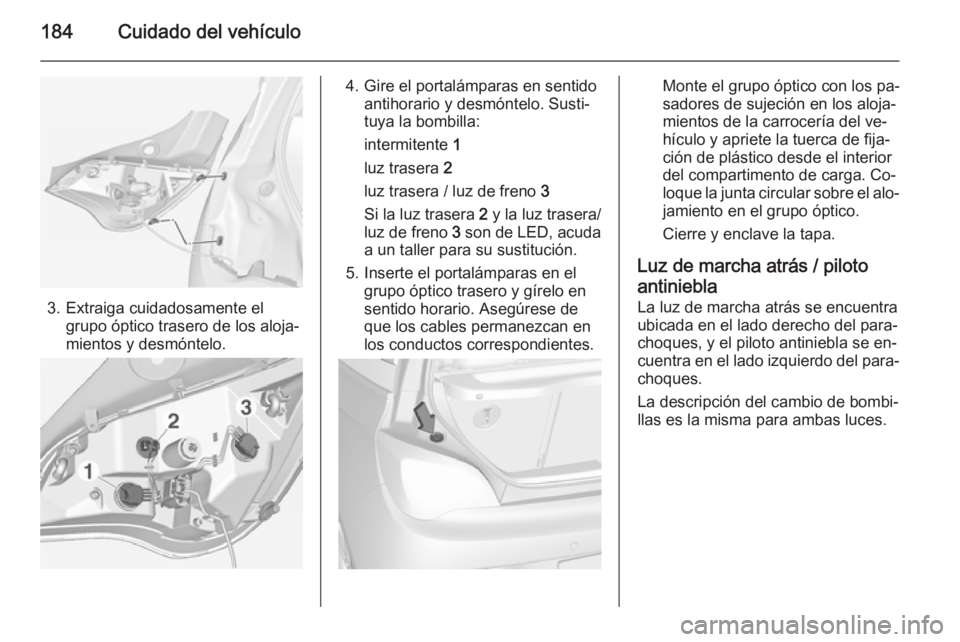

184Cuidado del vehículo
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.Monte el grupo óptico con los pa‐
sadores de sujeción en los aloja‐
mientos de la carrocería del ve‐
hículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga. Co‐
loque la junta circular sobre el alo‐
jamiento en el grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra ubicada en el lado derecho del para‐
choques, y el piloto antiniebla se en‐
cuentra en el lado izquierdo del para‐ choques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

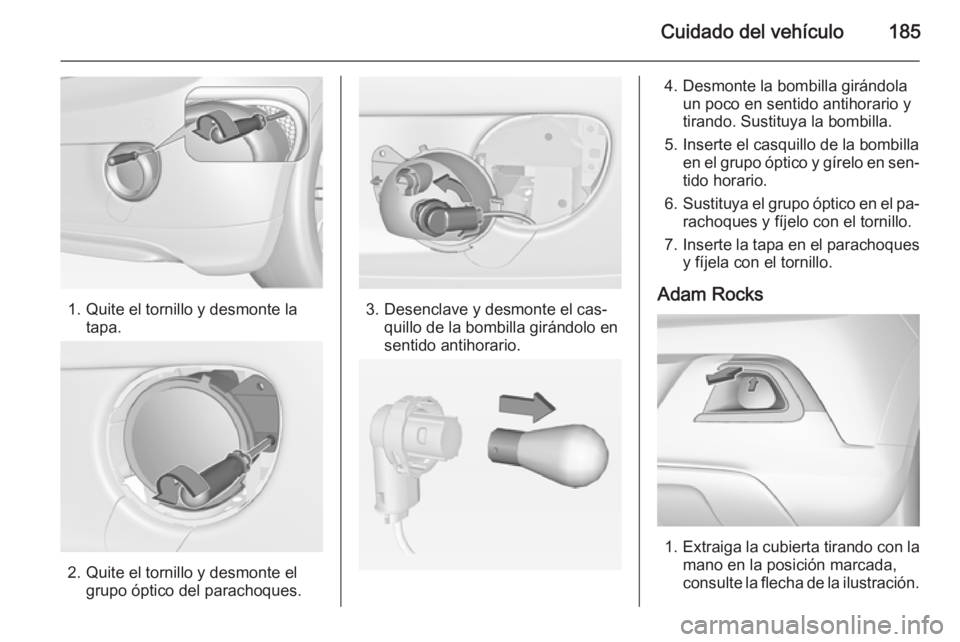

Cuidado del vehículo185
1. Quite el tornillo y desmonte latapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Sustituya el grupo óptico en el pa‐
rachoques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Extraiga la cubierta tirando con la
mano en la posición marcada,
consulte la flecha de la ilustración.

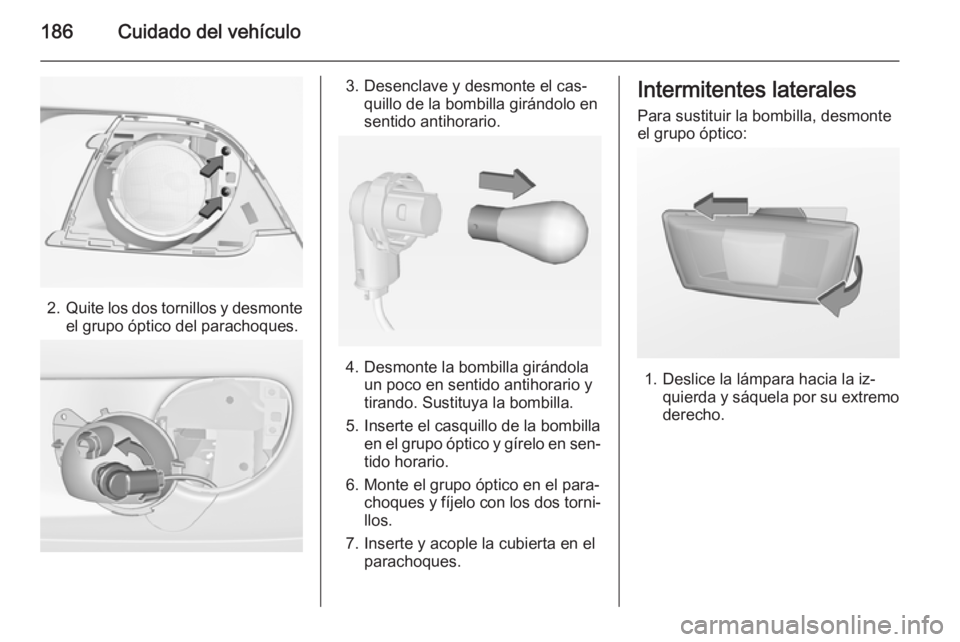

186Cuidado del vehículo
2.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
3. Desenclave y desmonte el cas‐ quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
7. Inserte y acople la cubierta en el parachoques.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.

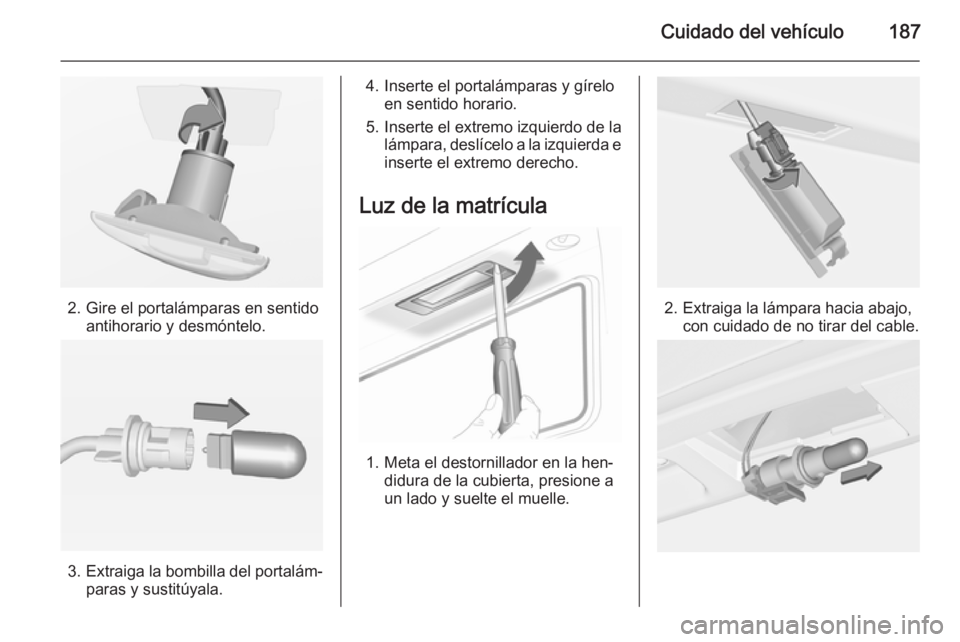

Cuidado del vehículo187
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.

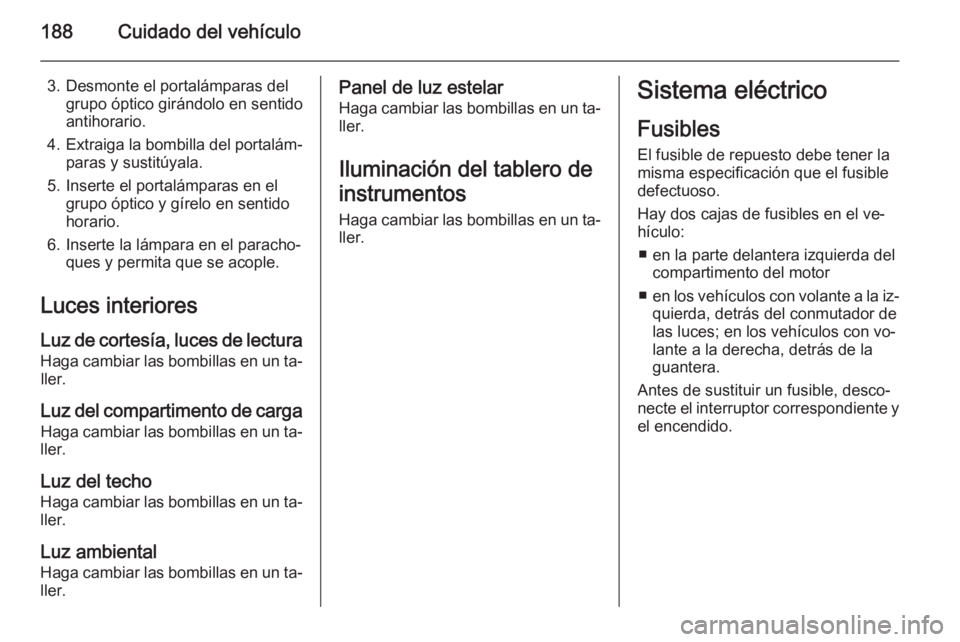

188Cuidado del vehículo
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y permita que se acople.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Luz del techo Haga cambiar las bombillas en un ta‐
ller.
Luz ambiental Haga cambiar las bombillas en un ta‐
ller.Panel de luz estelar
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, detrás del conmutador de las luces; en los vehículos con vo‐
lante a la derecha, detrás de la guantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
