Îngrijirea autovehiculului189
Nr.Circuit1–2Comutatorul pentru oglinzile
retrovizoare exterioare3Modulul de control al autovehi‐
culului4Trapă rabatabilă / Modul de
control al şasiului5ABS6Lumina de poziţie pe timp de zi,
stânga7–8Modulul de control al autovehi‐
culului9Senzorul bateriei autovehicu‐
lului10Reglarea înălţimii fasciculului
farurilor/TPMS/Trapă rabatabilă11Ştergătorul de lunetă12Dezaburirea parbrizului13Lumina de poziţie pe timp de zi,
dreaptaNr.Circuit14Dezaburirea oglinzii15–16Modul de control al şasiului/
Sistem LPG17Oglinda retrovizoare interioară18Modulul de control motor19Pompa de combustibil20–21Bobina de aprindere22–23Sistemul de injecţie24Sistemul de spălare25Sistemul de iluminare26Modulul de control motor27–28Modulul de control motor29Modulul de control motor30–31Farul din stânga

190Îngrijirea autovehiculului

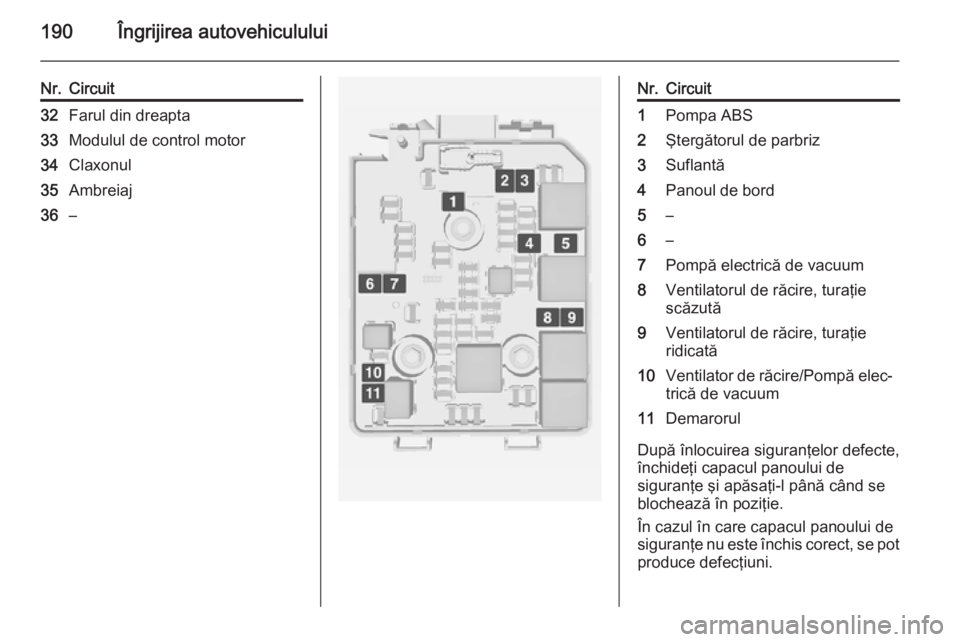

Nr.Circuit32Farul din dreapta33Modulul de control motor34Claxonul35Ambreiaj36–Nr.Circuit1Pompa ABS2Ştergătorul de parbriz3Suflantă4Panoul de bord5–6–7Pompă electrică de vacuum8Ventilatorul de răcire, turaţie
scăzută9Ventilatorul de răcire, turaţie
ridicată10Ventilator de răcire/Pompă elec‐ trică de vacuum11Demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

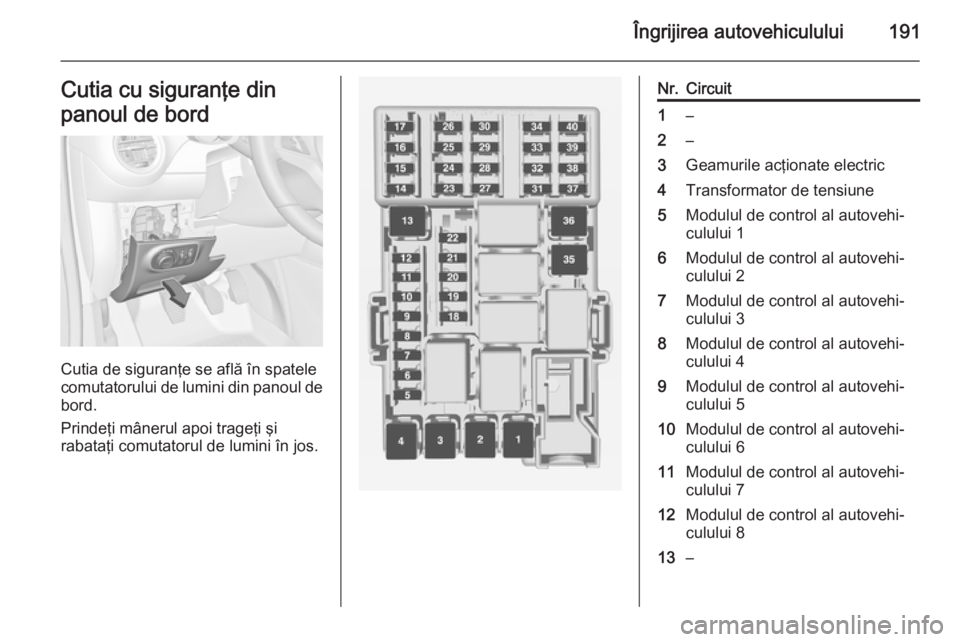

Îngrijirea autovehiculului191Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în spatele
comutatorului de lumini din panoul de
bord.
Prindeţi mânerul apoi trageţi şi
rabataţi comutatorul de lumini în jos.
Nr.Circuit1–2–3Geamurile acţionate electric4Transformator de tensiune5Modulul de control al autovehi‐
culului 16Modulul de control al autovehi‐
culului 27Modulul de control al autovehi‐
culului 38Modulul de control al autovehi‐
culului 49Modulul de control al autovehi‐
culului 510Modulul de control al autovehi‐
culului 611Modulul de control al autovehi‐
culului 712Modulul de control al autovehi‐
culului 813–

192Îngrijirea autovehiculului
Nr.Circuit14Hayonul15Racord diagnostic16Conector legătură de date17Contactul18Sistem de aer condiţionat19Amplificator audio20Sistemul de asistenţă la parcare21Comutator frână22Sistemul audio23Afişaj24–25Onstar26Panoul de bord27Încălzire scaune, şofer28–29–30Panoul de bord31Claxonul32Încălzire scaun, pasagerNr.Circuit33Volanul încălzit34–35–36–37Ştergătorul de lunetă38Bricheta39–40–Trusa de scule
Uneltele
Autovehiculele cu set pentru depanarea anvelopelor
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea. La versiunile cu cutie de depozitare,
demontaţi mai întâi cutia 3 70.

Îngrijirea autovehiculului193

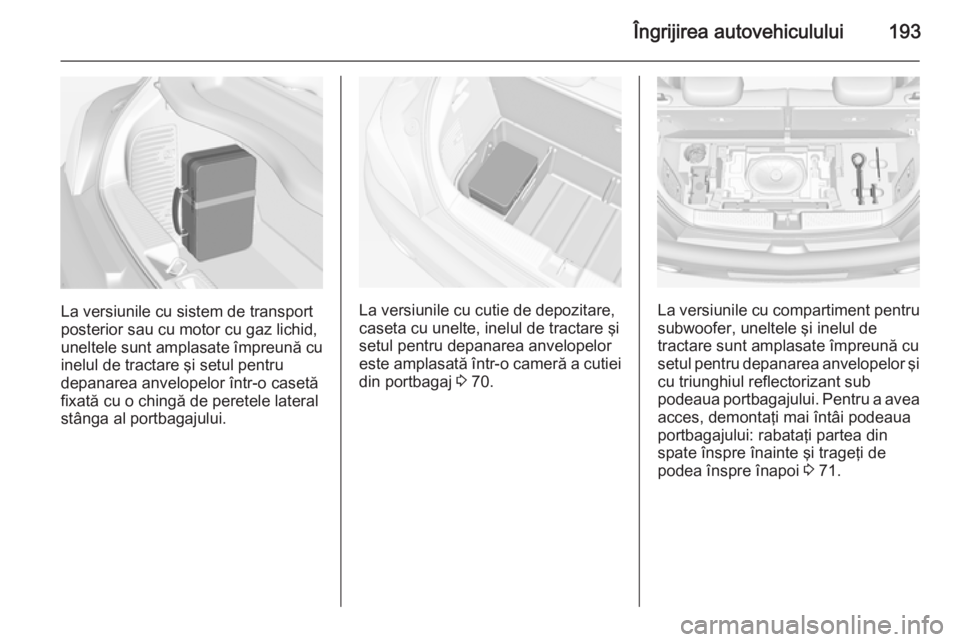

La versiunile cu sistem de transport
posterior sau cu motor cu gaz lichid,
uneltele sunt amplasate împreună cu
inelul de tractare şi setul pentru
depanarea anvelopelor într-o casetă fixată cu o chingă de peretele lateral
stânga al portbagajului.La versiunile cu cutie de depozitare,
caseta cu unelte, inelul de tractare şi setul pentru depanarea anvelopelor
este amplasată într-o cameră a cutiei
din portbagaj 3 70.La versiunile cu compartiment pentru
subwoofer, uneltele şi inelul de
tractare sunt amplasate împreună cu
setul pentru depanarea anvelopelor şi cu triunghiul reflectorizant sub
podeaua portbagajului. Pentru a avea acces, demontaţi mai întâi podeaua
portbagajului: rabataţi partea din
spate înspre înainte şi trageţi de
podea înspre înapoi 3 71.

194Îngrijirea autovehiculului
Autovehiculele cu roată de
rezervă
Cricul, cheia pentru şuruburile de
roată, uneltele şi cele două chingi
pentru fixarea unei roţi deteriorate se
găsesc în trusa de scule de sub
podeaua portbagajului 3 71.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate
şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi întotdeauna anvelope mai puţin uzate
pe puntea din spate.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 237.
Anvelope cu dimensiunile
185/60 R 15 sunt admise numai
pentru anvelope de iarnă.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De exemplu, 195/55 R 16 95 H195=lăţime anvelopă, în mm55=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: RunFlat16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de viteză

Îngrijirea autovehiculului195
Literă cod de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie
corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 237.
Eticheta cu instrucţiuni referitoare
presiunea în anvelope, aflată pe
cadrul portierei din dreapta indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 237.
Identificaţi anvelopa respectivă.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE livrat împreună cu autovehiculul
sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.

196Îngrijirea autovehiculului
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul. După reglarea presiunii în
anvelope cuplaţi contactul şi selectaţi setarea corespunzătoare de la
pagina Tyre load (Sarcină anvelope)
din Centrul de informaţii pentru şofer
3 97.
Sistemul de monitorizare a presiunii în anvelope Sistemul de monitorizare a presiuniiîn anvelope (TPMS) verifică
presiunea în toate cele patru
anvelope o dată pe minut când viteza
autovehiculului depăşeşte o anumită
limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer.
Meniul poate fi selectat prin apăsarea
butoanelor de pe maneta de
semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .

Îngrijirea autovehiculului197
Răsuciţi rotiţa dispozitivului de
reglare pentru a selecta sistemul de
monitorizare a presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în
Centrul de informaţii pentru şofer.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 95.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 237.
Dacă
w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service autorizat.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii de presiune scăzută. Verificaţi
presiunea în anvelope.
Mesajele autovehiculului 3 104.
Dacă trebuie redusă sau crescută presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul demonitorizare a presiunii din anvelope
nu este operaţional pentru aceste
anvelope. Lampa de control w
luminează. Pentru cele trei anvelope
suplimentare, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Echipamentele radio externe de mare putere pot perturba funcţionarea
sistemului de monitorizare a presiunii
în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.

198Îngrijirea autovehiculului
Starea încărcării autovehicululuiReglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 237 şi selectaţi setarea
corespunzătoare din meniul Tire
Load (Sarcină pe anvelope) din
Centrul de informaţii pentru şofer (DIC), Vehicle Information Menu
(Meniu informaţii autovehicul) 3 97.Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane.
■ Eco pentru presiune Eco, până la
3 persoane.
■ Max pentru încărcare maximă.
Procesul de asociere a
senzorului TPMS
Fiecare senzor TPMS are un cod unic de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a anvelopei/roţii după rotirea
anvelopelor sau schimbarea setului complet de roţi şi dacă au fost înlocuiţi
unul sau mai mulţi senzori TPMS.
Procesul de asociere a senzorului
TPMS trebuie de asemenea realizat
după înlocuirea unei anvelope de
rezervă cu o anvelopă de drum care
conţine senzorul TPMS.
Lampa de defecţiuni w şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile roţii,
cu ajutorul unei unelte de
rememorare TPMS, în următoarea
ordine: roata faţă din partea stângă,roata faţă din partea dreaptă, roata
spate din partea dreaptă şi roata
spate din partea stângă. Lumina de
semnalizare din poziţia activă în
prezent rămâne aprinsă până când
senzorul corespunde.
Consultaţi atelierul de service pentru
reparare sau pentru achiziţionarea unui instrument de rememorare. Aveţi la dispoziţie 2 minute pentru a potrivi
prima poziţie a roţii şi 5 minute în total
pentru a potrivi toate cele patru poziţii ale roţilor. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.
Procesul de asociere a senzorului
TPMS este:
1. Aplicaţi frâna de mână.
2. Cuplaţi contactul.
3. La autovehicule cu transmisie manuală secvenţială: Menţineţi
apăsată pedala de frână. Aduceţi
şi menţineţi maneta selectorului
de viteze timp de 5 secunde în
poziţia N până când P se afişează
în DIC. P indică faptul că procesul
de potrivire a senzorilor TPMS
poate fi iniţiat.
