Cura del veicolo199
4. Usare il pulsante MENU posto
sulla leva dell'indicatore di dire‐
zione per selezionare Menu
informazioni veicolo nel DIC.
5. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.
6. Premere il pulsante SET/CLR per
iniziare il processo di abbina‐
mento del sensore. Dovrebbe ve‐
nire visualizzato un messaggio
che richiede l'accettazione del
processo.
7. Premere di nuovo il pulsante SET/CLR per confermare la sele‐
zione. L'avvisatore acustico
suona due volte per indicare che
il ricevitore è in modalità riappren‐
dimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐ cino allo stelo della valvola. Poi
premere il pulsante per attivare il
sensore TPMS. Un avvisatoreacustico suona confermando che
il codice identificativo del sensore
è stato accoppiato a questa posi‐
zione della ruota.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.
11. Procedere con la ruota posteriore
lato destro e ripetere la procedura della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 9. L'avvisatore acu‐
stico suona due volte per indicare che il codice identificativo del sen‐
sore è stato abbinato alla ruota
posteriore sinistra e che il pro‐
cesso di abbinamento dei sensori
del TPMS non è più attivo.
13. Disinserire l'accensione.14. Regolare tutti e quattro gli pneumatici alla pres‐
sione raccomandata indicata nel‐ l'etichetta informativa del pneu‐
matico.
15. Assicurare che lo stato di carico dei pneumatici sia impostato in
base alla pressione selezionata
3 96.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐ tico stesso. Durante la guida la tem‐peratura e la pressione dei pneuma‐
tici aumenta.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Centre indica la pressione effettiva
dei pneumatici. Pertanto è importante
controllare la pressione dei pneuma‐
tici quando i pneumatici sono freddi.
Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.
Page 202 of 249

200Cura del veicolo
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si consiglia
che la differenza di profondità del bat‐ tistrada dei pneumatici su un assale
non superi i 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI).
La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐ brica, può essere necessario ripro‐grammare il tachimetro, la pressione
nominale degli pneumatici ed appor‐
tare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.Attenzione
Quando si passa a ruote di 14'', la
distanza da terra sarà ridotta. Si deve tenere in considerazione
questo fatto quando si passa so‐
pra ostacoli.
9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐
lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.
9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Page 203 of 249

Cura del veicolo201
Ruote in acciaio: Quando si utilizzano
bulloni di bloccaggio ruote, non mon‐
tare copricerchi.
Catene da neve

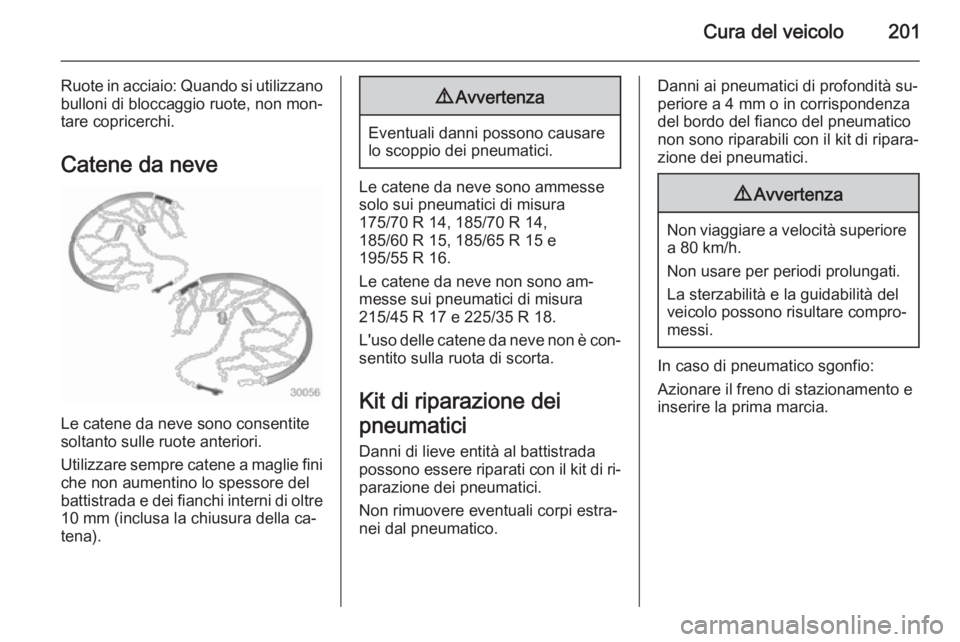

Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 e
195/55 R 16.
Le catene da neve non sono am‐
messe sui pneumatici di misura
215/45 R 17 e 225/35 R 18.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei pneumatici Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐ periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
inserire la prima marcia.
Page 204 of 249

202Cura del veicolo

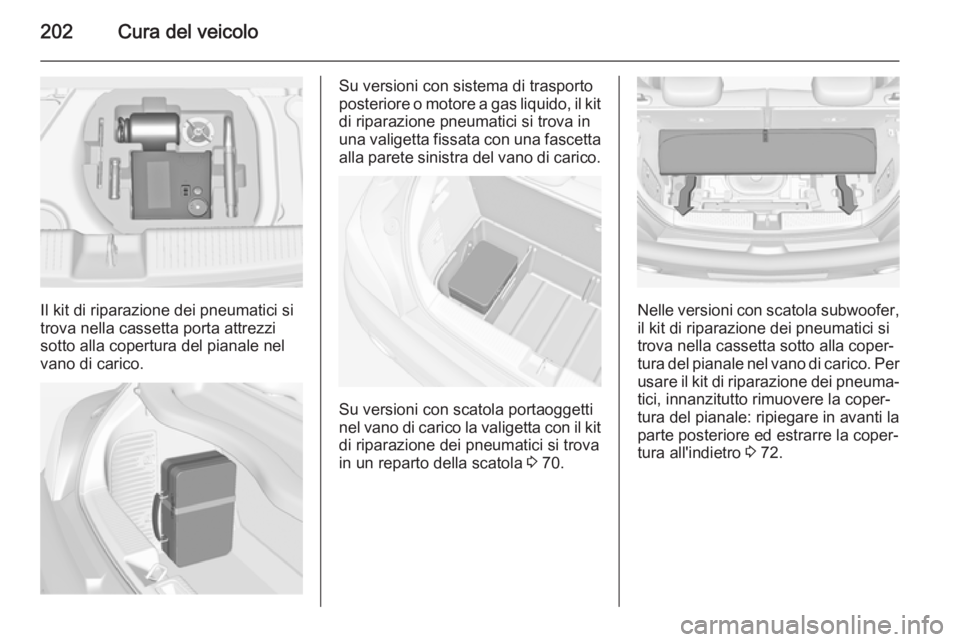

Il kit di riparazione dei pneumatici si
trova nella cassetta porta attrezzi
sotto alla copertura del pianale nel vano di carico.
Su versioni con sistema di trasporto
posteriore o motore a gas liquido, il kit di riparazione pneumatici si trova in
una valigetta fissata con una fascetta
alla parete sinistra del vano di carico.
Su versioni con scatola portaoggetti
nel vano di carico la valigetta con il kit
di riparazione dei pneumatici si trova
in un reparto della scatola 3 70.
Nelle versioni con scatola subwoofer,
il kit di riparazione dei pneumatici si
trova nella cassetta sotto alla coper‐
tura del pianale nel vano di carico. Per usare il kit di riparazione dei pneuma‐
tici, innanzitutto rimuovere la coper‐
tura del pianale: ripiegare in avanti la
parte posteriore ed estrarre la coper‐
tura all'indietro 3 72.
Page 205 of 249

Cura del veicolo203

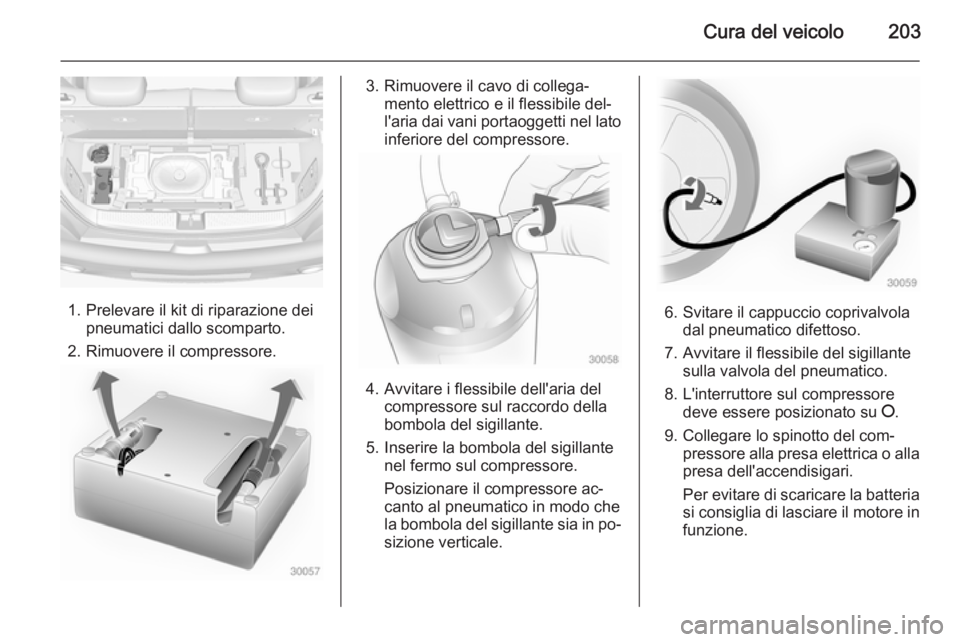

1. Prelevare il kit di riparazione deipneumatici dallo scomparto.
2. Rimuovere il compressore.
3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐ pressore alla presa elettrica o allapresa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
Page 206 of 249

204Cura del veicolo

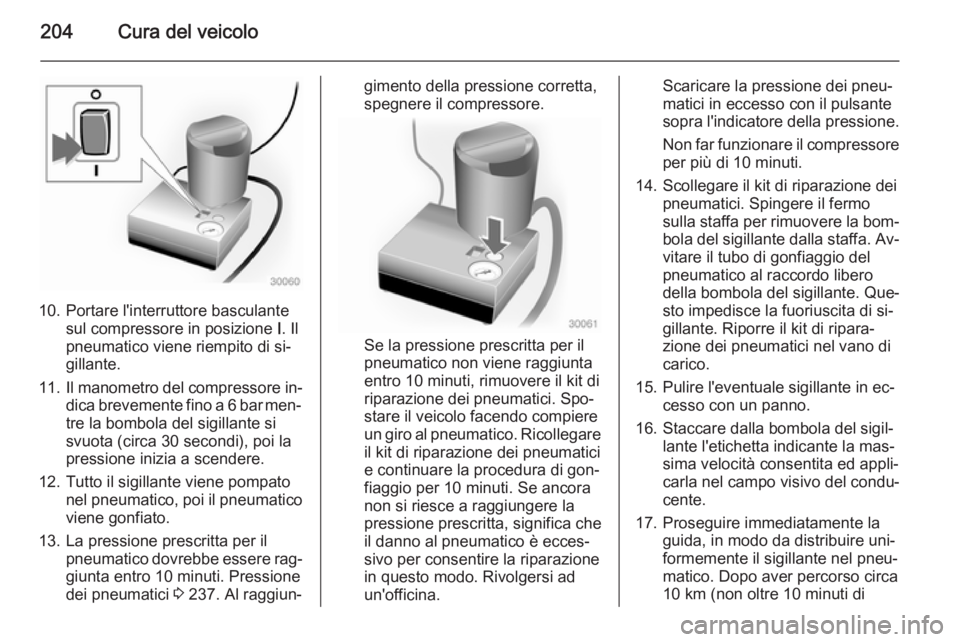

10. Portare l'interruttore basculantesul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐ tre la bombola del sigillante si
svuota (circa 30 secondi), poi la
pressione inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico dovrebbe essere rag‐
giunta entro 10 minuti. Pressione
dei pneumatici 3 237. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐ bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
16. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di
Page 207 of 249

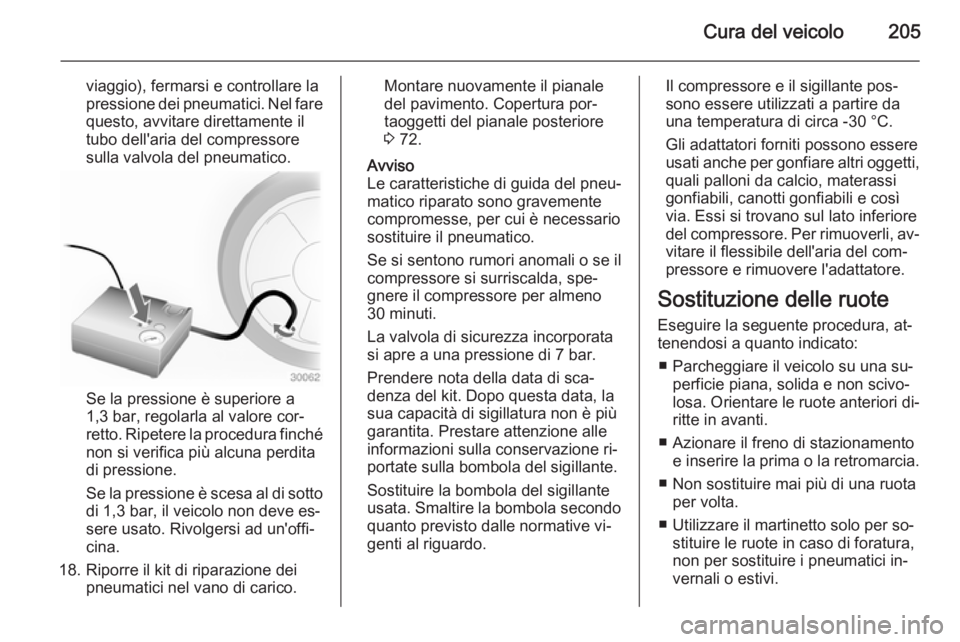

Cura del veicolo205
viaggio), fermarsi e controllare la
pressione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Montare nuovamente il pianale
del pavimento. Copertura por‐
taoggetti del pianale posteriore
3 72.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐ denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Prestare attenzione alle
informazioni sulla conservazione ri‐
portate sulla bombola del sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
usati anche per gonfiare altri oggetti, quali palloni da calcio, materassi
gonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli, av‐
vitare il flessibile dell'aria del com‐
pressore e rimuovere l'adattatore.
Sostituzione delle ruote Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento e inserire la prima o la retromarcia.
■ Non sostituire mai più di una ruota per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
Page 208 of 249

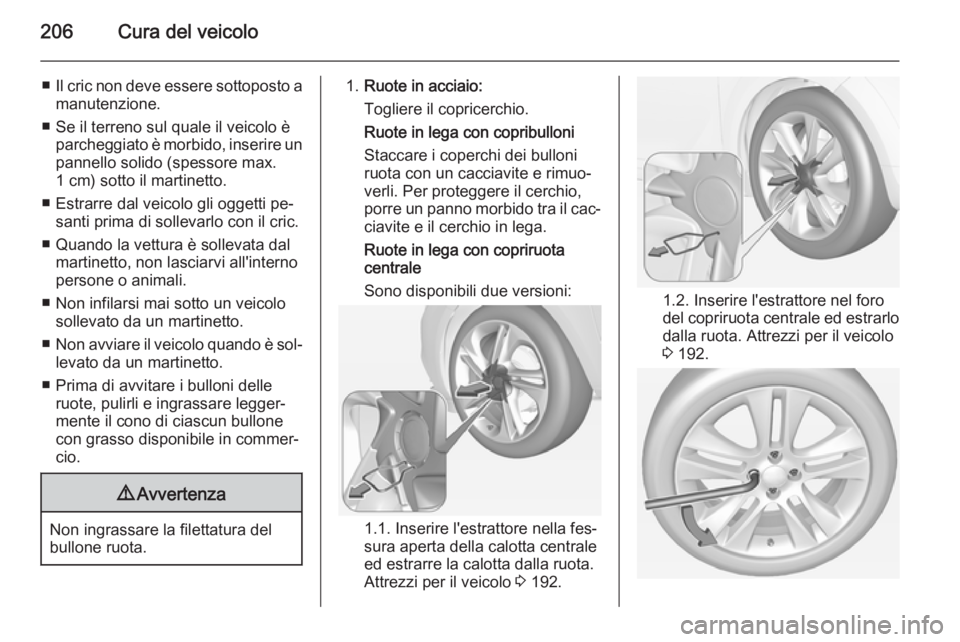

206Cura del veicolo
■Il cric non deve essere sottoposto a
manutenzione.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello solido (spessore max.
1 cm) sotto il martinetto.
■ Estrarre dal veicolo gli oggetti pe‐ santi prima di sollevarlo con il cric.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.
■ Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Prima di avvitare i bulloni delle ruote, pulirli e ingrassare legger‐mente il cono di ciascun bullone
con grasso disponibile in commer‐ cio.9 Avvertenza
Non ingrassare la filettatura del
bullone ruota.
1. Ruote in acciaio:
Togliere il copricerchio.
Ruote in lega con copribulloni
Staccare i coperchi dei bulloni
ruota con un cacciavite e rimuo‐
verli. Per proteggere il cerchio,
porre un panno morbido tra il cac‐ ciavite e il cerchio in lega.
Ruote in lega con copriruota
centrale
Sono disponibili due versioni:
1.1. Inserire l'estrattore nella fes‐
sura aperta della calotta centrale
ed estrarre la calotta dalla ruota.
Attrezzi per il veicolo 3 192.
1.2. Inserire l'estrattore nel foro
del copriruota centrale ed estrarlo dalla ruota. Attrezzi per il veicolo3 192.
Page 209 of 249

Cura del veicolo207
2. Montare la chiave della ruota as‐sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni bullone di mezzo giro.
Le ruote potrebbero essere pro‐
tette da bulloni di bloccaggio. Per allentare questi bulloni specifici,
fissare prima l'adattatore per il
bloccaggio dei bulloni ruota sulla
testa del bullone prima di instal‐
lare la chiave per ruote. L'adatta‐
tore si trova nel cassettino por‐
taoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
Alcune versioni hanno la pannel‐
latura della soglia con punti di sol‐
levamento del veicolo: innanzi‐
tutto estrarre il coperchio in corri‐
spondenza del relativo punto di
sollevamento prima di posizio‐
nare il martinetto.4. Regolare il martinetto all'altezza necessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.
Page 210 of 249

208Cura del veicolo

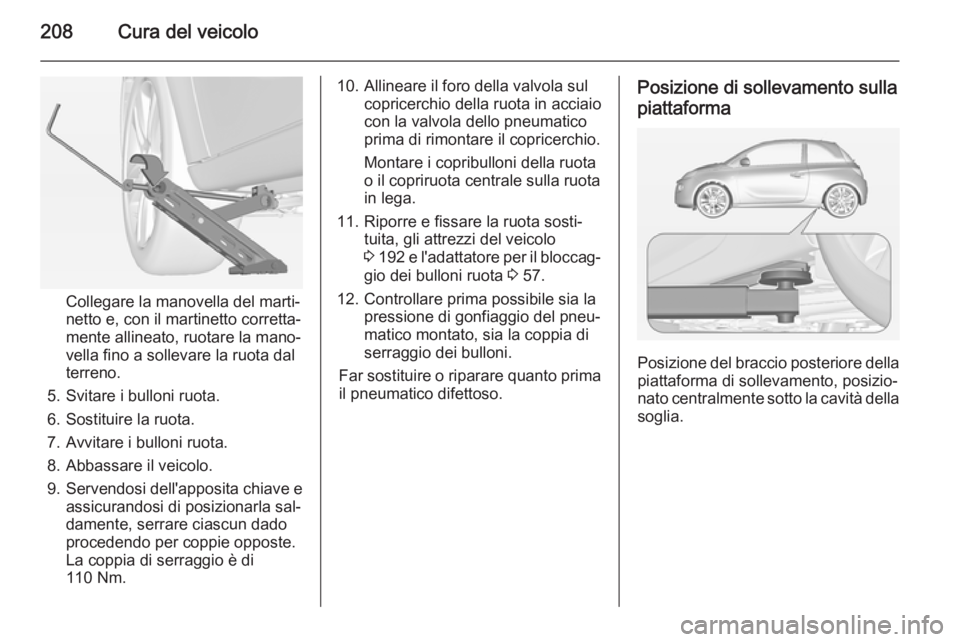

Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
5. Svitare i bulloni ruota.
6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 110 Nm.
10. Allineare il foro della valvola sul copricerchio della ruota in acciaio
con la valvola dello pneumatico
prima di rimontare il copricerchio.
Montare i copribulloni della ruota
o il copriruota centrale sulla ruota
in lega.
11. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi del veicolo3 192 e l'adattatore per il bloccag‐
gio dei bulloni ruota 3 57.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento, posizio‐
nato centralmente sotto la cavità della soglia.
