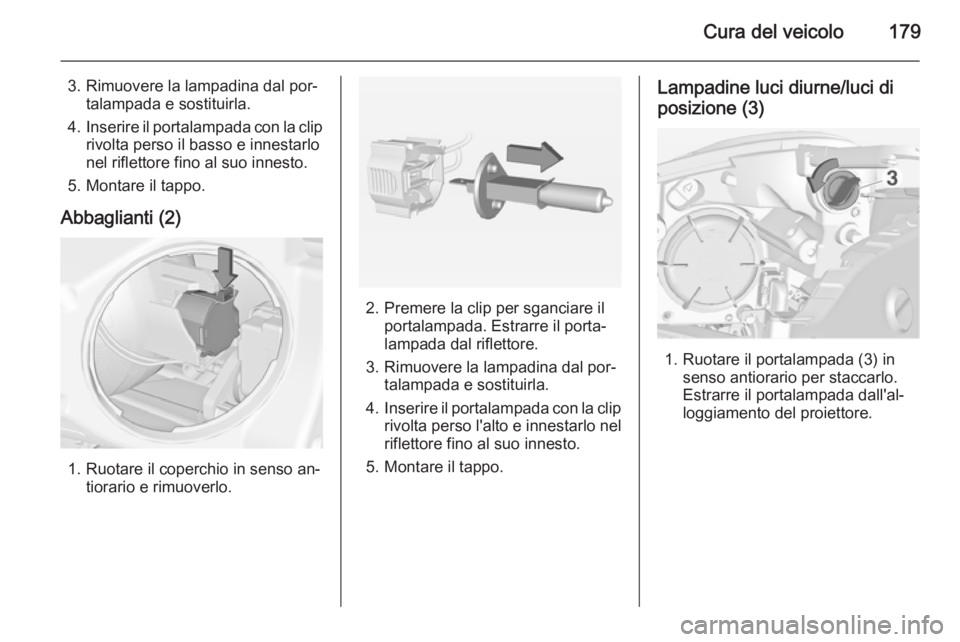

3. Rimuovere la lampadina dal por‐talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Abbaglianti (2)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso l'alto e innestarlo nel riflettore fino al suo innesto.
5. Montare il tappo.
Lampadine luci diurne/luci di
posizione (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dall'al‐
loggiamento del proiettore.

180Cura del veicolo

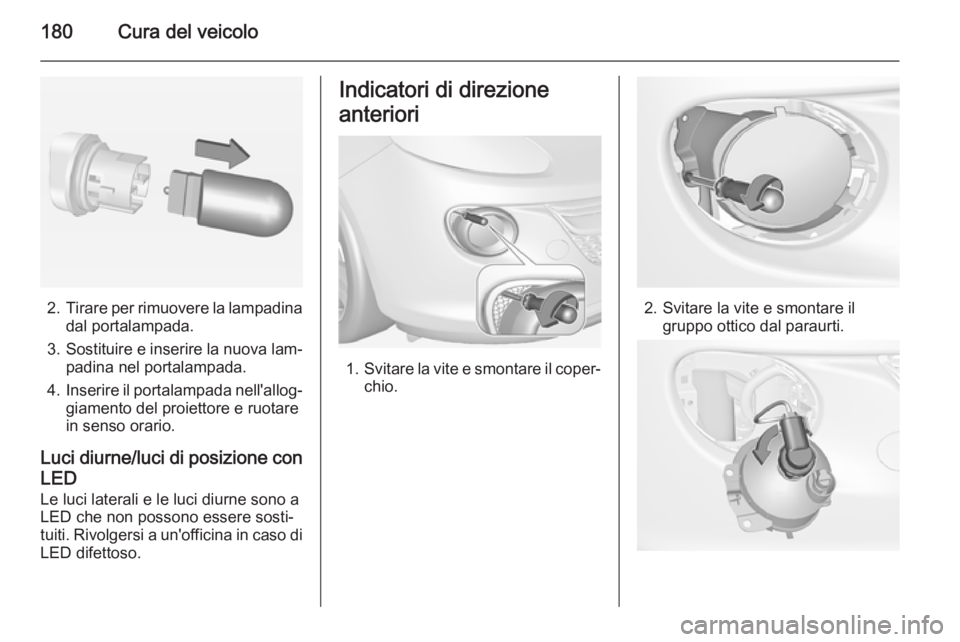

2.Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di LED difettoso.
Indicatori di direzione
anteriori
1. Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.

Cura del veicolo181

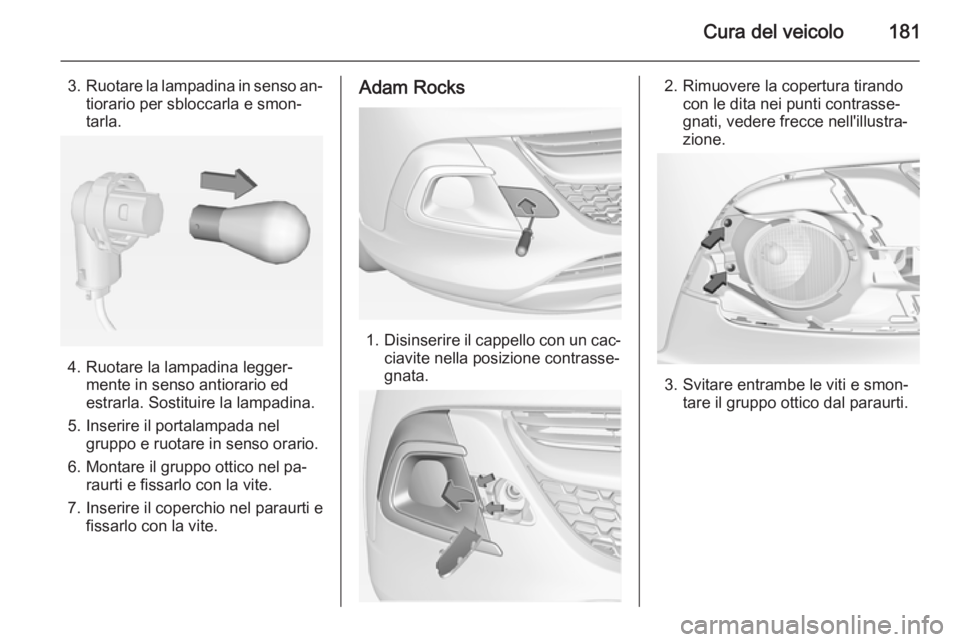

3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Disinserire il cappello con un cac‐
ciavite nella posizione contrasse‐ gnata.
2. Rimuovere la copertura tirando con le dita nei punti contrasse‐
gnati, vedere frecce nell'illustra‐
zione.
3. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.

182Cura del veicolo
4.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola ca‐lotta.
Luci posteriori
Versioni con subwoofer
Rimuovere la copertura del pianale
del vano di carico. Sul lato destro ri‐
muovere anche la scatola degli at‐ trezzi per accedere alla copertura
3 72.
Versioni con scatola portaoggetti
Rimuovere la scatola portaoggetti per accedere alla copertura 3 70.
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.

Cura del veicolo183

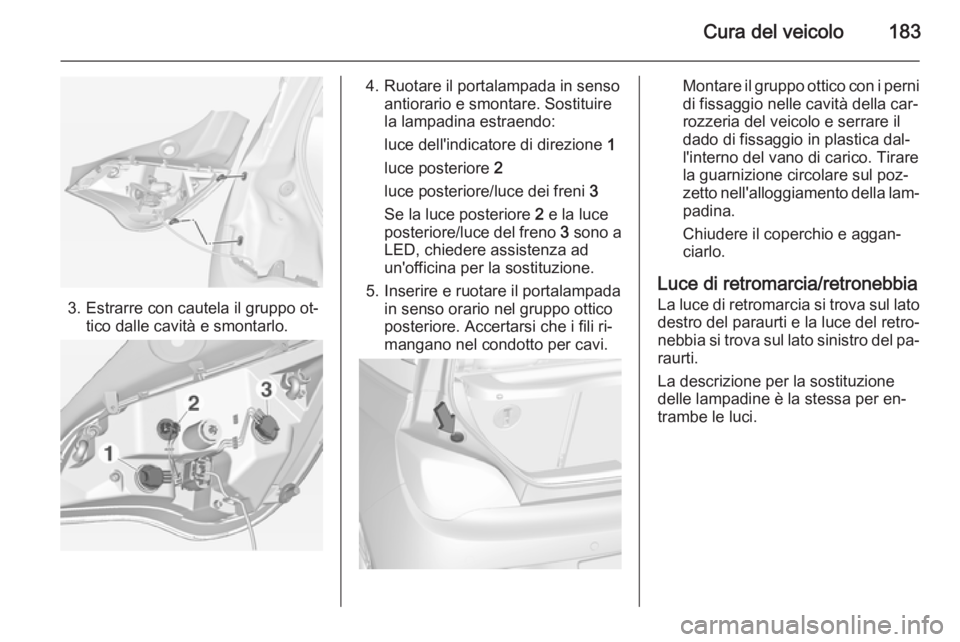

3. Estrarre con cautela il gruppo ot‐tico dalle cavità e smontarlo.
4. Ruotare il portalampada in sensoantiorario e smontare. Sostituire
la lampadina estraendo:
luce dell'indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili ri‐
mangano nel condotto per cavi.Montare il gruppo ottico con i perni
di fissaggio nelle cavità della car‐
rozzeria del veicolo e serrare il
dado di fissaggio in plastica dal‐
l'interno del vano di carico. Tirare la guarnizione circolare sul poz‐
zetto nell'alloggiamento della lam‐ padina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia La luce di retromarcia si trova sul lato
destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del pa‐
raurti.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.

184Cura del veicolo

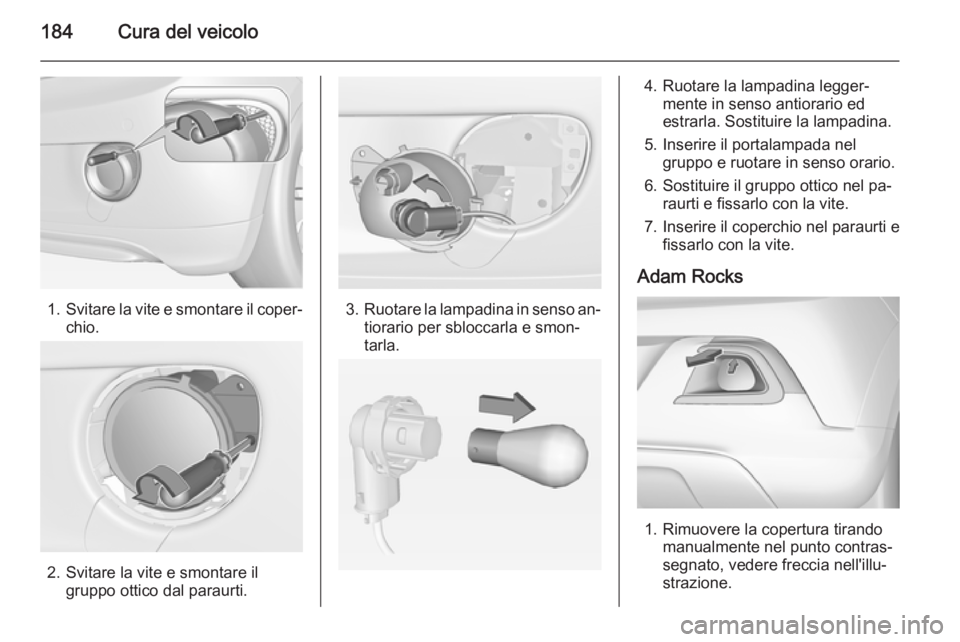

1.Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando manualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.

Cura del veicolo185

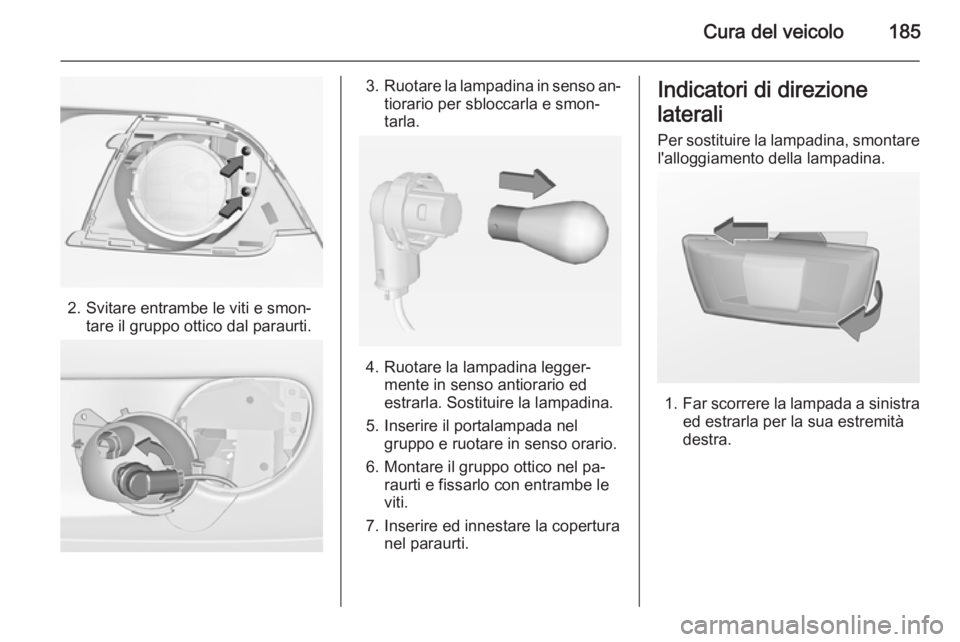

2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione
laterali Per sostituire la lampadina, smontarel'alloggiamento della lampadina.
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

186Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa

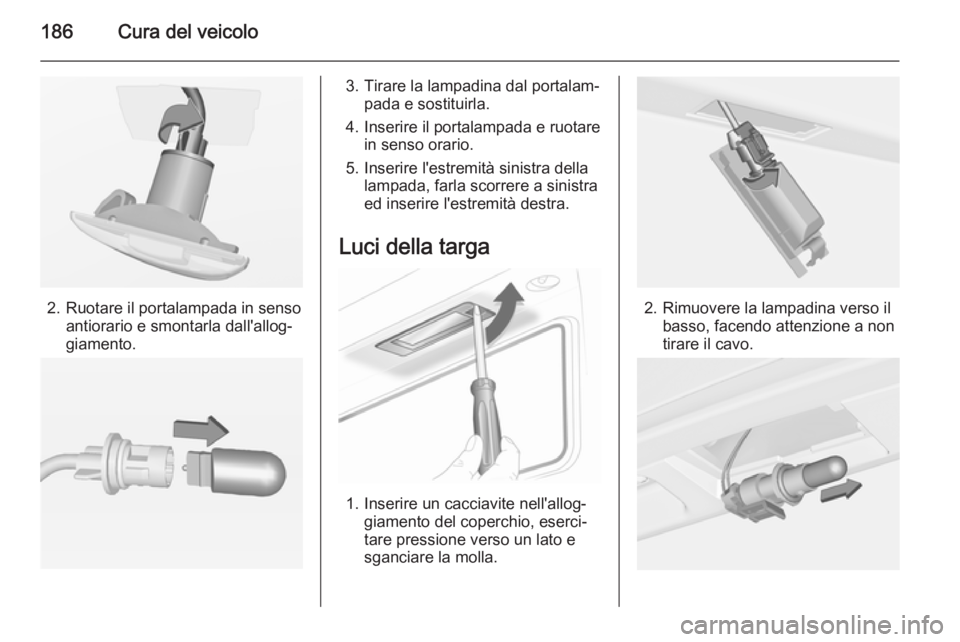

1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

Cura del veicolo187

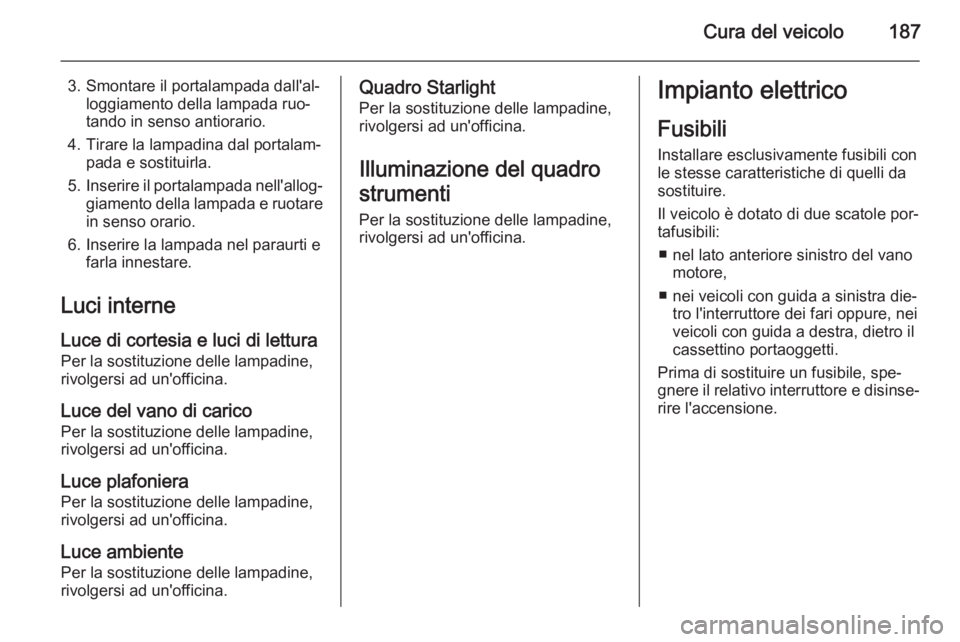

3. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampada nel paraurti e farla innestare.
Luci interne
Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce ambiente Per la sostituzione delle lampadine,rivolgersi ad un'officina.Quadro Starlight
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con guida a sinistra die‐ tro l'interruttore dei fari oppure, nei
veicoli con guida a destra, dietro il
cassettino portaoggetti.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.

188Cura del veicolo

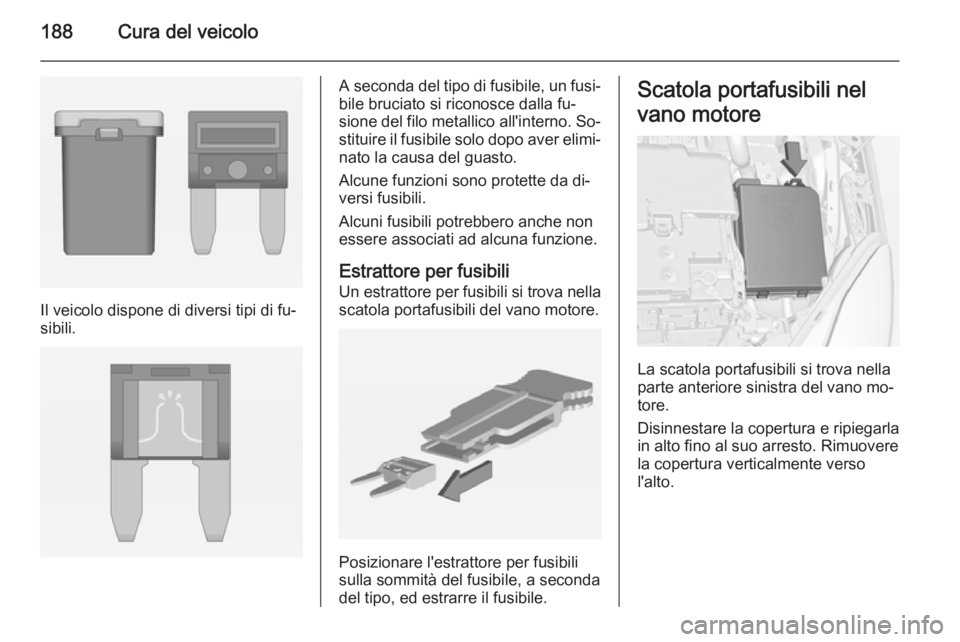

Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
