OPEL ADAM 2015.5 Manuel d'utilisation (in French)

Soins du véhicule209
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de 10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐
lever la bouteille de produit d'étan‐ chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol. Recou‐
vrement des rangements dans le
plancher arrière 3 72.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.

210Soins du véhicule
Le compresseur et le produit d'étan‐chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour gonfler d'autres ob‐ jets (ballons, matelas pneumati‐ques, canots pneumatiques...). Ils
se trouvent sur la face inférieure du
compresseur. Pour les enlever, les
visser sur le flexible d'air du com‐
presseur et les sortir.
Changement d'une roue
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
■ Garer le véhicule sur un sol ferme, plat et non glissant. Mettre les
roues avant en position droite.
■ Serrer le frein de stationnement, engager la 1ère ou la marche ar‐
rière.
■ Ne jamais changer simultanément plusieurs roues.
■ N'utiliser le cric que pour remplacer
les pneus crevés, pas pour monter
des pneus d'hiver ou d'été au chan‐ gement de saison.■ Le cric ne nécessite aucune main‐ tenance.
■ Si le sol n'est pas ferme, placer une
planche solide d'une épaisseur
maximale de 1 cm sous le cric.
■ Sortir les objets lourds du véhicule avant de le monter sur cric.
■ Aucune personne ni aucun animal ne doivent se trouver à l'intérieur du
véhicule soulevé par un cric.
■ Ne pas se glisser sous un véhicule soulevé par un cric.
■ Ne pas démarrer un véhicule sou‐ levé par un cric.
■ Avant de visser les vis de roue, les nettoyer et graisser légèrement le
cône de chaque vis en utilisant de
la graisse ordinaire.9 Attention
Ne pas graisser le filet du boulon
de roue.
1. Jantes en acier :
Sortir l'enjoliveur.
Jantes en alliage avec capuchons
de boulons
Dégager et retirer les capuchons
des vis de roue à l'aide d'un tour‐ nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
Jantes en alliage avec capuchon
central
Deux versions sont disponibles :
1.1. Insérer la pince dans la fente
ouverte du capuchon central et
enlever le capuchon de la jante.
Outillage de bord 3 197.

Soins du véhicule211
1.2. Insérer l'extracteur dans l'évi‐dement du capuchon central et re‐
tirer le capuchon de la jante. Ou‐
tillage de bord 3 197.
2. Placer la clé de roue en s'assurant
qu'elle soit bien positionnée et
desserrer chaque vis de roue d'un demi-tour.
Il se peut que les roues soient pro‐
tégées par des boulons de blo‐
cage. Pour desserrer ces boulons spécifiques, commencer par pla‐
cer l'adaptateur des boulons anti‐
vol de roues sur la tête du boulon
avant de poser la clé de roue.
L'adaptateur se trouve dans la
boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
Certains modèles sont dotés de
cache-seuils couvrant les points
de levage du véhicule : tirer tout
d'abord sur le cache du point de
levage concerné avant de posi‐
tionner le cric.

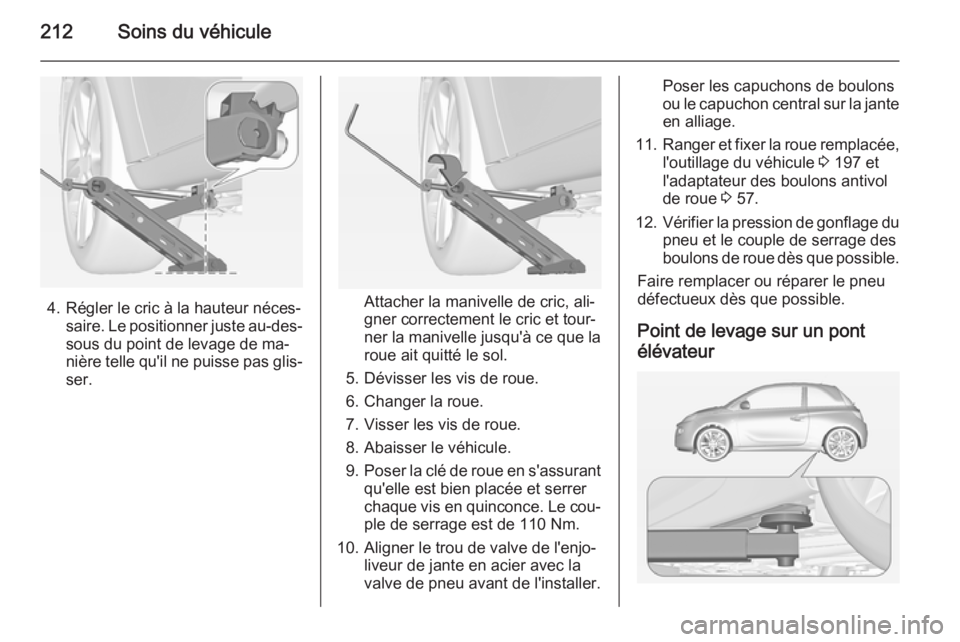

212Soins du véhicule
4. Régler le cric à la hauteur néces‐saire. Le positionner juste au-des‐sous du point de levage de ma‐
nière telle qu'il ne puisse pas glis‐
ser.Attacher la manivelle de cric, ali‐
gner correctement le cric et tour‐
ner la manivelle jusqu'à ce que la
roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le cou‐ ple de serrage est de 110 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur de jante en acier avec la
valve de pneu avant de l'installer.
Poser les capuchons de boulons
ou le capuchon central sur la jante en alliage.
11. Ranger et fixer la roue remplacée,
l'outillage du véhicule 3 197 et
l'adaptateur des boulons antivol
de roue 3 57.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
boulons de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Point de levage sur un pont élévateur

Soins du véhicule213
Position du bras arrière du pont élé‐
vateur, positionné centralement sous
le creux du seuil.
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐ seigner auprès d'un atelier pour véri‐
fier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans
une niche sous le plancher du
véhicule.
1. Ouvrir le tapis de coffre 3 72.
Si la boîte de rangement fait partie de l'équipement, la déposer 3 71.
2. Retirer la clé de roue de la boîte à
outils.
3. Poser la clé de roue sur le boulon
hexagonal à côté de la boîte à ou‐ tils et la tourner dans le sens anti-
horaire jusqu'à ce qu'une certaine
résistance soit ressentie.

214Soins du véhicule
4. Soulever un peu le support deroue de secours à la main et dé‐
tacher le loquet.
5. Abaisser le support de roue de se‐
cours.6. Soulever un peu le support de roue de secours à la main et dé‐
tacher le câble de sécurité.
7. Baisser complètement le support et retirer la roue de secours.
8. Changer la roue 3 210.
La roue endommagée doit être fi‐
xée dans le coffre, voir ci-des‐
sous.
9. Soulever le support de la roue de secours vide et accrocher le câble
de sécurité.
10. Lever davantage le support de roue de secours et engager le lo‐
quet. Le côté ouvert du crochet
doit pointer dans le sens de la
marche.
11. Fermer le support de roue de se‐ cours vide en tournant le boulonhexagonal dans le sens horaire
de manière successive à l'aide de la clé de roue.
12. Ranger la clé de roue et le cric dans la boîte à outils du plancher
du véhicule.
13. Fermer le tapis de coffre.

Soins du véhicule215
Rangement d'une roue
endommagée dans le coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue endommagée plus large
que la roue de secours doit être ran‐
gée dans le coffre et fixée par une
sangle. Outillage de bord 3 197.Roues avec une taille de pneu allant
jusqu'à 195/55 R16 1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Ranger les deux derrière les dos‐
siers relevés des sièges arrière.2. Détordre l'écrou à oreilles et reti‐ rer la boîte à outils.
3. Placer la roue endommagée en position verticale droite dans la
boîte de roue de secours, orientée
vers l'avant.
4. Retirer la sangle 1 de la boîte à
outils et placer l'extrémité de bou‐
cle de la sangle dans l'anneau
d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
6. Faire passer la sangle entre les rayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.

216Soins du véhicule
9.Placer la boîte à outils à l'intérieur
de la roue et fixer avec la sangle
2 insérée dans deux rayons de la
roue.
Roues avec une taille de pneu supé‐
rieure à 195/55 R 16 1. Replier les dossiers des sièges arrière 3 70.
2. Retirer la sangle 1 de la boîte à
outils.
3. Placer la roue endommagée, côté
extérieur vers le bas, dans le cof‐
fre.4. Sortir la sangle 1 et placer l'extré‐
mité de boucle de la sangle dans
l'anneau d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.

Soins du véhicule217
6. Faire passer la sangle entre lesrayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐
que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être fi‐
xée grâce à une sangle.
Roue de dépannage temporaire
Avertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 205.
Roue de secours avec pneu à
sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement im‐
posé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable à un symbole (par exemple une flèche) placé sur le
flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.

218Soins du véhiculeDémarrage par câblesauxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie.
■ Une batterie déchargée peut com‐ mencer à geler à une température
de 0 °C. Dégeler la batterie gelée
avant de raccorder les câbles de démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne peut pas être trop in‐ férieure à celle de la batterie dé‐
chargée.
■ Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie de véhicule déchargée du réseau de
bord.
■ Arrêter les appareils électriques non indispensables.
■ Pendant toute l'opération, ne pas se pencher sur la batterie.
■ Veiller à ce que les pinces-crocodi‐
les des câbles auxiliaires de dé‐
marrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, mettre la boîte de vitesses au neu‐
tre (point mort).
■ Ouvrir les capuchons de protection
de borne positive des deux batte‐
ries de véhicule.
