Soins du véhicule199
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 241.
La taille de pneu 185/60 R 15 est uni‐
quement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus
Par exemple 195/55 R 16 95 H195=largeur des pneus, mm55=rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R=type de carcasse : RadialeRF=type : RunFlat16=diamètre des jantes, en pou‐
ces95=indice de capacité de charge
par exemple : 95 correspond à 690 kgH=indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 241.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.

200Soins du véhicule
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 241.
Identifier les pneus correspondants. Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact. Après avoir réglé la pression des pneus enclencher l'allumage et sélec‐
tionner le réglage pertinent sur la
page Charge des pneus du centre
d'informations du conducteur 3 97.
Système de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus (TPMS) surveille la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné en ap‐ puyant sur les boutons du levier de
clignotants.

Soins du véhicule201
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 96.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 241.
Si
w clignote pendant 60-90 secon‐
des puis s'allume en permanence, il y
a une défaillance dans le système.
Prendre contact avec un atelier.
Après avoir procédé au gonflage, cer‐
tains types de conduite peuvent né‐
cessiter la mise à jour des valeurs de pression des pneus sur le centre d'in‐formations du conducteur. Pendant
ce temps, le symbole w peut s'allu‐
mer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint après quelques instants de conduite,
cela peut être un signe que les pneus
atteignent un état de basse pression.
Vérifier la pression des pneus.
Messages du véhicule 3 105.
Si la pression de gonflage doit être réduite ou augmentée, couper le con‐ tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.

202Soins du véhicule
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Pour les trois autres pneus, le
système reste opérationnel.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus doi‐ vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser, remplacer l'intégralité du corps
de valve.État de charge du véhicule
Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 241, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur (CIB), Menu
informations véhicule 3 97.Sélectionner :
■ Léger pour une pression de confort
jusqu'à 3 personnes.
■ Eco pour une pression Eco jusqu'à
3 personnes.
■ Max pour une pleine charge.
Processus d'appariement de
capteur TPMS Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue aprèsune permutation des pneus ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par un
pneu de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle d'allumage suivant. Les capteurs sont
appariés aux positions de pneu/roue

Soins du véhicule203
au moyen d'un outil de réapprentis‐
sage de TPMS, dans l'ordre suivant : roue avant gauche, roue avant droite, roue arrière droite, roue arrière gau‐
che. Le clignotant de la position active actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut 2 minutes pour apparier
la première position de pneu/roue et
5 minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.
Processus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules avec boîte ma‐ nuelle automatisée : Enfoncer et
relâcher la pédale de frein. Dépla‐
cer et maintenir le levier sélecteur pendant 5 secondes en positon
N jusqu'à ce que P soit affiché sur
le centre d'informations du con‐
ducteur. P indique que le proces‐sus d'appariement des capteurs
du TPMS peut être démarré.
Sur les véhicules avec boîte de vi‐
tesses manuelle : sélectionner le
point mort.
4. Utiliser le bouton MENU du levier
des clignotants pour sélectionner
Menu informations véhicule dans
DIC.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menude pression des pneus.
6. Appuyer sur le bouton SET/CLR
pour lancer le processus d'appa‐
riement de capteur. Un message
demandant d'accepter le proces‐
sus doit être affiché.
7. Appuyer à nouveau sur le bouton SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.9. Placer l'outil de réapprentissagecontre le flanc du pneu, à côté de
la tige de valve. Ensuite, appuyer sur le bouton pour activer le cap‐
teur TPMS. Un signal de l'avertis‐ seur sonore confirme que le code
d'identification du capteur corres‐
pond à cette position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière du côté gauche et répéter la procédure del'étape 9. L'avertisseur sonore re‐
tentit deux fois pour indiquer que
le code d'identification du capteur a été apparié à la roue arrière du
côté gauche et que le processus
d'appariement des capteurs du
système TPMS n'est plus actif.
13. Couper le contact.

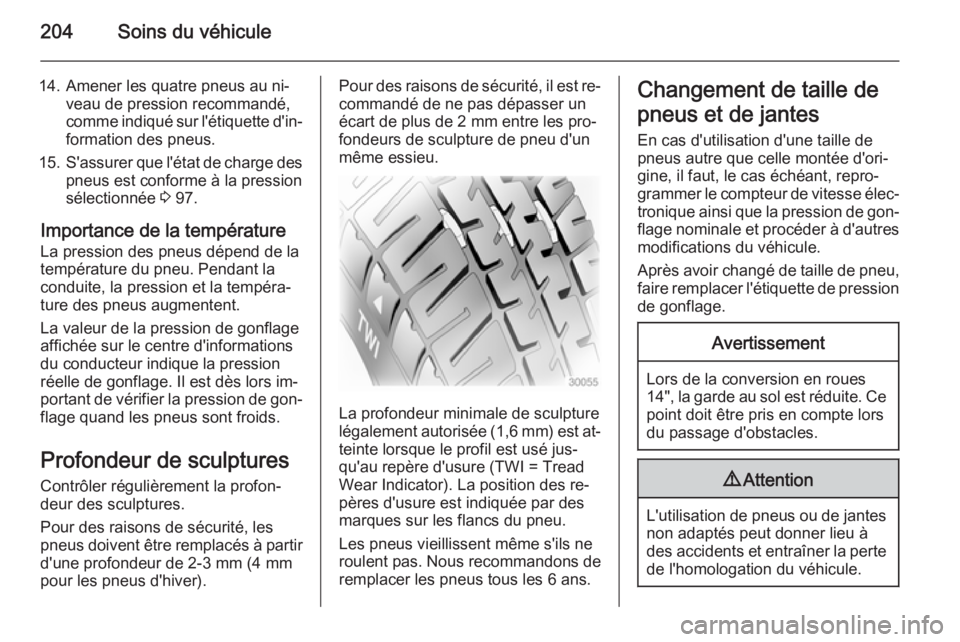

204Soins du véhicule
14. Amener les quatre pneus au ni‐veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 97.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle de gonflage. Il est dès lors im‐
portant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐
tronique ainsi que la pression de gon‐ flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.Avertissement
Lors de la conversion en roues
14", la garde au sol est réduite. Ce
point doit être pris en compte lors
du passage d'obstacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

Soins du véhicule205Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des boulons de
blocage de roue sont utilisés, ne pas
poser les enjoliveurs.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Des chaînes à neige ne sont autori‐ sées que sur les pneus de taille
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 et
195/55 R 16.
Les chaînes à neige ne sont pas au‐ torisées sur les pneus de taille
215/45 R 17 et 225/35 R 18.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être ré‐ parés à l'aide du kit de réparation des
pneus.

206Soins du véhicule9Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une lon‐
gue période.
Cela risque d'affecter la direction
et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager le premier rapport.
Le kit de réparation des pneus se
trouve dans la boîte à outils sous le
tapis de sol du coffre.
Sur les versions avec un système de
transport arrière ou un moteur à gaz
liquide, le kit de réparation des pneus
se trouve dans une valise fixée avec
une sangle sur la paroi latérale gau‐
che du coffre.Sur les versions avec un boîtier de
rangement dans le coffre, la valise
avec le kit de réparation des pneus se trouve dans une chambre du boîtier
3 71.

Soins du véhicule207
Sur les versions avec un caisson de
graves extrêmes, le kit de réparation des pneus se trouve sous le tapis de
sol du coffre. Pour utiliser le kit de ré‐ paration des pneus, retirer tout
d'abord le tapis de sol : plier la partie
arrière vers l'avant et tirer le tapis vers
l'arrière 3 72.1. Sortir le kit de réparation des
pneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.

208Soins du véhicule
6.Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
12. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 241. Quand la pression cor‐
recte est atteinte, éteindre le com‐ presseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes , démonter le kit de ré‐
paration de pneus. Avancer ou re‐ culer le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration de pneus et poursuivre la procédure de remplissage pen‐
dant 10 minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
