Starostlivosť o vozidlo179
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
svetla ukazovateľa smeru 1,
zadného svetla 2,
koncového svetla/brzdového
svetla 3.
Ak zadné svetlo 2 a zadné svetlo/
brzdové svetlo 3 tvoria diódy LED,
za účelom ich výmeny vyhľadajte pomoc v servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu. Natiahnite okrúhle
tesnenie cez výklenok v telese
svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá do hmly Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné
hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.

180Starostlivosť o vozidlo
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks1. Odstráňte kryt potiahnutím rukou v označenej polohe, pozrite si
šípku na obrázku.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

Starostlivosť o vozidlo181
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.Bočné smerovky
Na výmenu žiarovky odmontujte krytsvietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

182Starostlivosť o vozidlo
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.

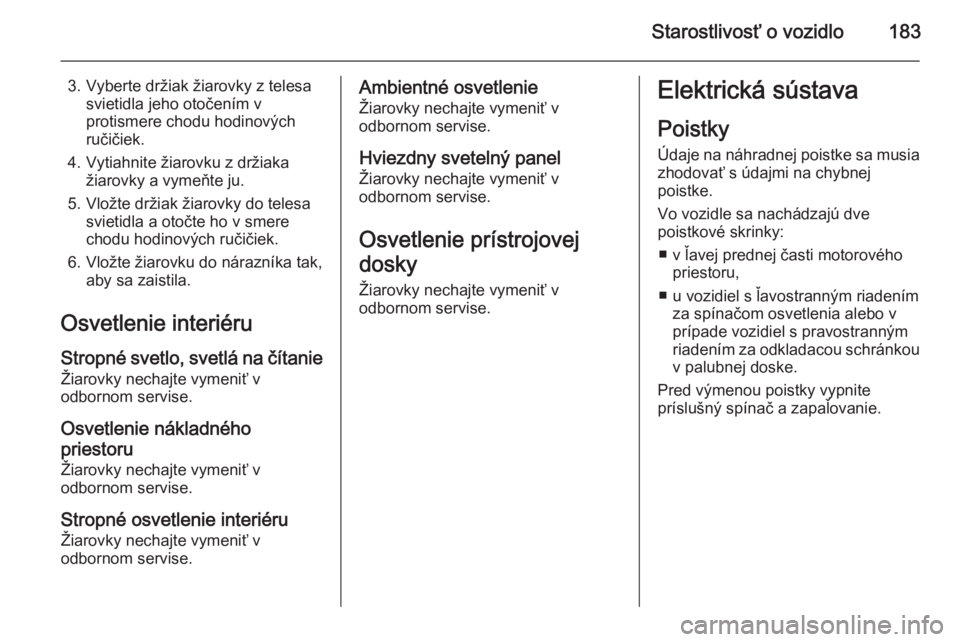

Starostlivosť o vozidlo183
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte žiarovku do nárazníka tak, aby sa zaistila.
Osvetlenie interiéru Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru
Žiarovky nechajte vymeniť v
odbornom servise.Ambientné osvetlenie
Žiarovky nechajte vymeniť v
odbornom servise.
Hviezdny svetelný panel
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením za spínačom osvetlenia alebo v
prípade vozidiel s pravostranným
riadením za odkladacou schránkou
v palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

184Starostlivosť o vozidlo
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

Starostlivosť o vozidlo185
Č.Obvod1–2Spínač vonkajšieho zrkadla3Riadiaci modul prvkov karosérie4Sklopné strešné okno/modul
ovládania podvozka5ABS6Svetlo pre jazdu cez deň, vľavo7–8Riadiaci modul prvkov karosérie9Snímač akumulátora vozidla10Nastavenie sklonu predných
svetlometov/TPMS/sklopné
strešné okno11Zadný stierač12Odhmlievanie okna13Svetlo pre jazdu cez deň, vpravo14Odhmlievanie zrkadla15–Č.Obvod16Modul ovládania podvozka/
systém LPG17Vnútorné spätné zrkadlo18Riadiaci modul motora19Palivové čerpadlo20–21Vstrekovacia cievka22–23Vstrekovací systém24Systém ostrekovača25Systém osvetlenia26Riadiaci modul motora27–28Riadiaci modul motora29Riadiaci modul motora30–31Ľavý svetlomet

186Starostlivosť o vozidlo
Č.Obvod32Pravý svetlomet33Riadiaci modul motora34Klaksón35Spojka36–Č.Obvod1Čerpadlo ABS2Predný stierač3Dúchadlo4Prístrojová doska5–6–7Elektrické vákuové čerpadlo8Ventilátor chladenia, nízka rých‐
losť9Ventilátor chladenia, vysoká
rýchlosť10Ventilátor chladenia/elektrické
vákuové čerpadlo11Štartér
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.

Starostlivosť o vozidlo187Poistková skriňa
prístrojovej dosky
Poistková skrinka je za spínačom
svetiel v prístrojovej doske.
Uchopte za rukoväť, potiahnite a
sklopte nadol spínač svetiel.
Č.Obvod1–2–3Elektricky ovládané okná4Transformátor napätia5Riadiaci modul prvkov karo‐
série 16Riadiaci modul prvkov karo‐
série 27Riadiaci modul prvkov karo‐
série 38Riadiaci modul prvkov karo‐
série 49Riadiaci modul prvkov karo‐
série 510Riadiaci modul prvkov karo‐
série 611Riadiaci modul prvkov karo‐
série 712Riadiaci modul prvkov karo‐
série 8

188Starostlivosť o vozidlo
Č.Obvod13–14Dvere batožinového priestoru15Diagnostický konektor16Pripojenie dátového spoja17Zapaľovanie18Klimatizácia19Zosilňovač zvuku20Parkovací asistent21Spínač bŕzd22Audiosystém23Displej24–25Onstar26Prístrojová doska27Vyhrievanie sedadla, vodič28–29–Č.Obvod30Prístrojová doska31Klaksón32Vyhrievanie sedadla, spolu‐
jazdec33Vyhrievaný volant34–35–36–37Zadný stierač38Zapaľovač cigariet39–40–Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík
Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy. U verzií s úložnou
schránkou najprv odstráňte schránku
3 68.
