Úložná schránka59

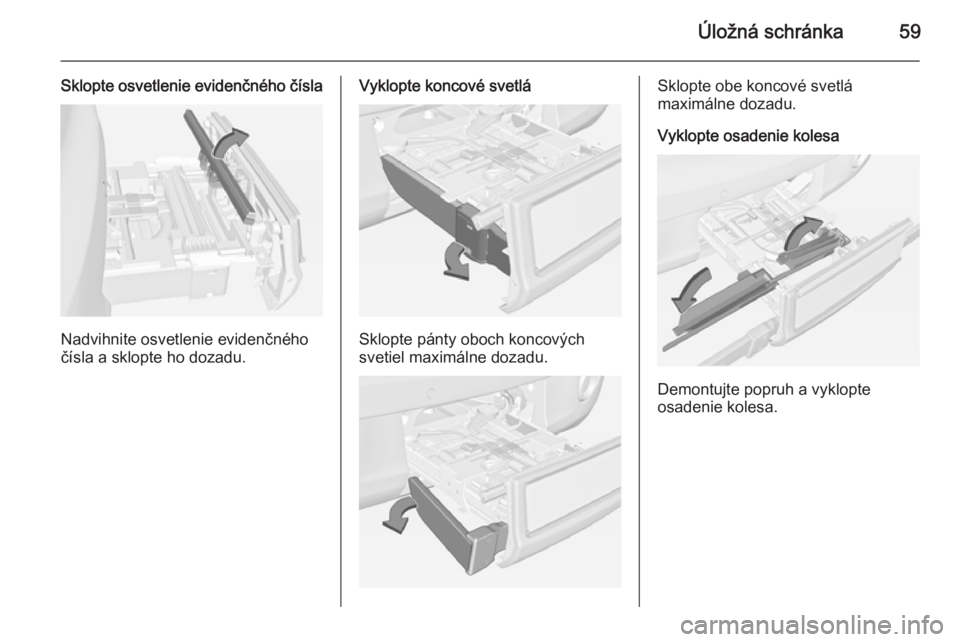

Sklopte osvetlenie evidenčného čísla
Nadvihnite osvetlenie evidenčného
čísla a sklopte ho dozadu.
Vyklopte koncové svetlá
Sklopte pánty oboch koncových
svetiel maximálne dozadu.
Sklopte obe koncové svetlá
maximálne dozadu.
Vyklopte osadenie kolesa
Demontujte popruh a vyklopte
osadenie kolesa.

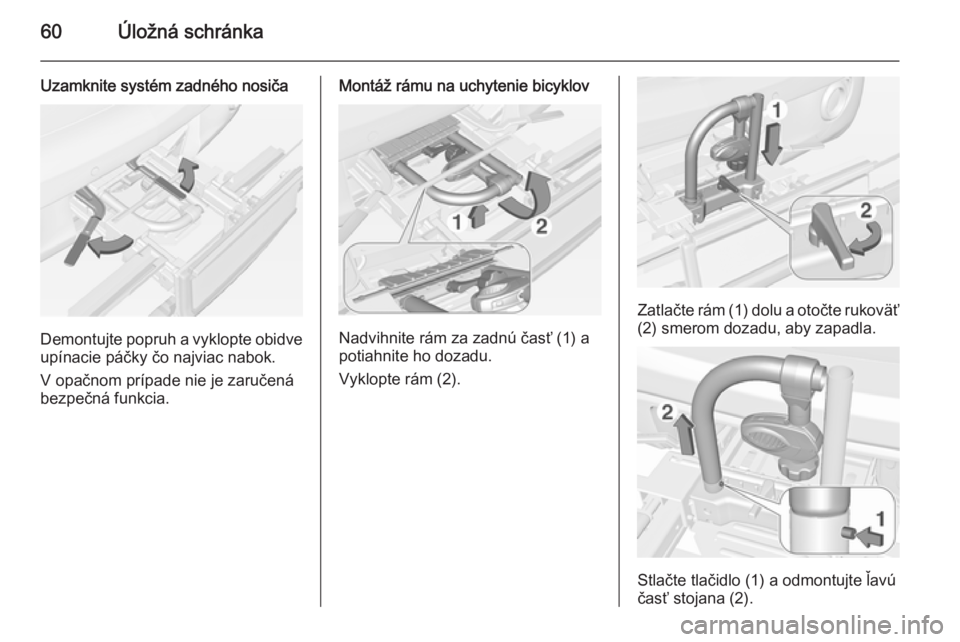

60Úložná schránka
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obidve
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám (2).
Zatlačte rám (1) dolu a otočte rukoväť (2) smerom dozadu, aby zapadla.
Stlačte tlačidlo (1) a odmontujte ľavú
časť stojana (2).

Úložná schránka61

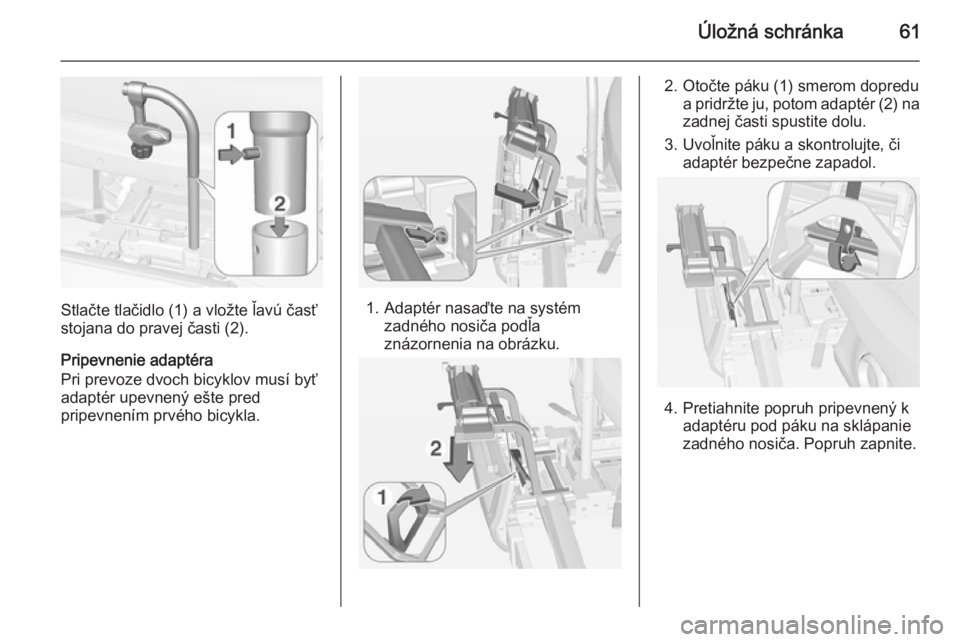

Stlačte tlačidlo (1) a vložte ľavú časť
stojana do pravej časti (2).
Pripevnenie adaptéra
Pri prevoze dvoch bicyklov musí byť
adaptér upevnený ešte pred
pripevnením prvého bicykla.1. Adaptér nasaďte na systém zadného nosiča podľa
znázornenia na obrázku.
2. Otočte páku (1) smerom dopredu a pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
zadného nosiča. Popruh zapnite.

62Úložná schránka

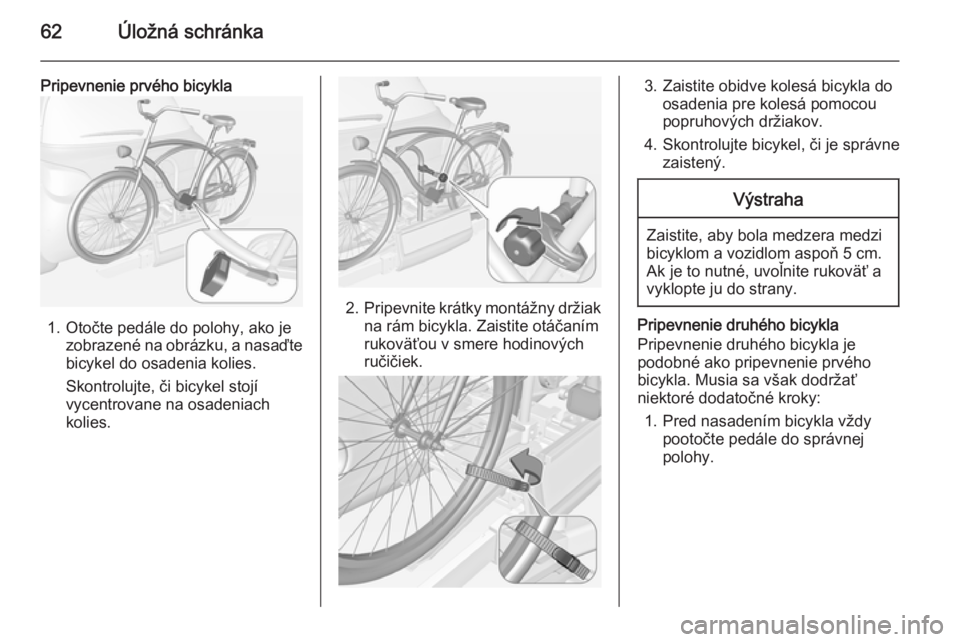

Pripevnenie prvého bicykla
1. Otočte pedále do polohy, ako jezobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie druhého bicykla
Pripevnenie druhého bicykla je
podobné ako pripevnenie prvého
bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy pootočte pedále do správnejpolohy.

Úložná schránka63

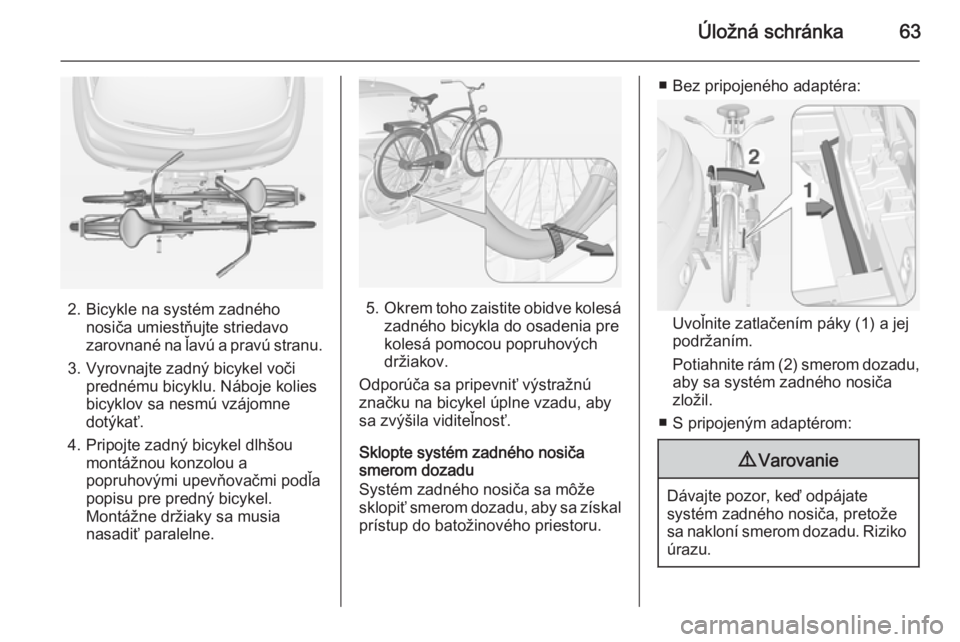

2. Bicykle na systém zadnéhonosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
3. Vyrovnajte zadný bicykel voči prednému bicyklu. Náboje kolies
bicyklov sa nesmú vzájomne
dotýkať.
4. Pripojte zadný bicykel dlhšou montážnou konzolou a
popruhovými upevňovačmi podľa
popisu pre predný bicykel.
Montážne držiaky sa musia
nasadiť paralelne.5. Okrem toho zaistite obidve kolesá
zadného bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky (1) a jej
podržaním.
Potiahnite rám (2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:
9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko
úrazu.

64Úložná schránka
Jednou rukou podržte rám (1)
zadného bicykla a uvoľnite
potiahnutím za slučku (2).
Obidvoma rukami podržte zadný bicykel a sklopte systém zadného
nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.
9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra 1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.

Úložná schránka65

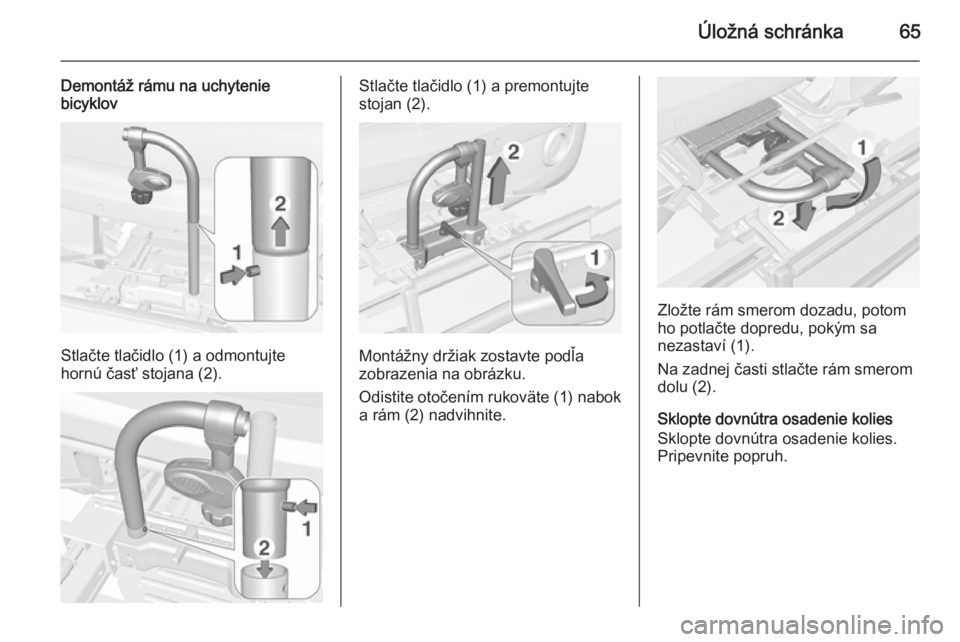

Demontáž rámu na uchyteniebicyklov
Stlačte tlačidlo (1) a odmontujte
hornú časť stojana (2).
Stlačte tlačidlo (1) a premontujte
stojan (2).
Montážny držiak zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte (1) nabok
a rám (2) nadvihnite.
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom
dolu (2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.

66Úložná schránka

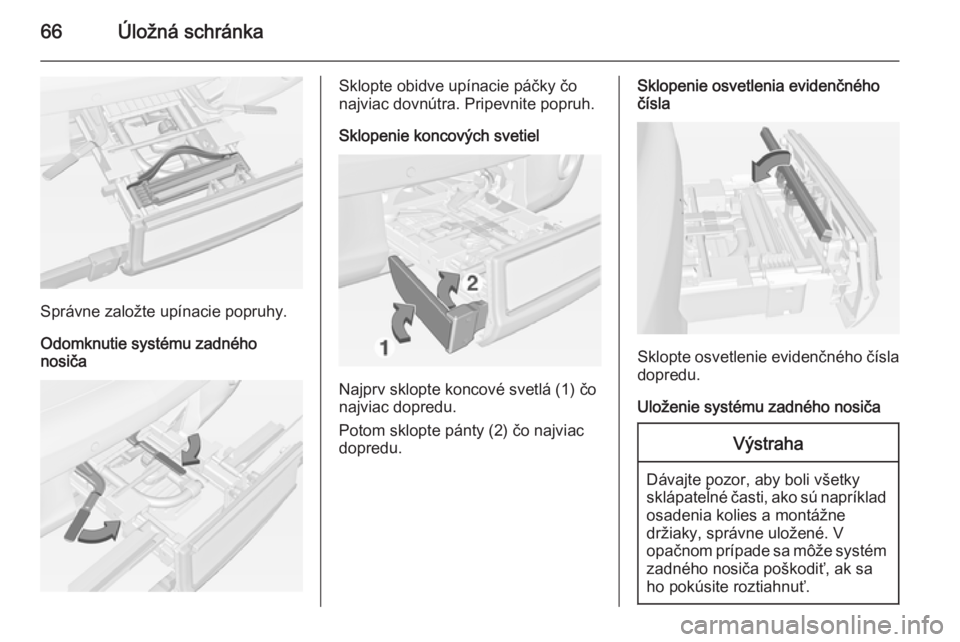

Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra. Pripevnite popruh.
Sklopenie koncových svetiel
Najprv sklopte koncové svetlá (1) čo
najviac dopredu.
Potom sklopte pánty (2) čo najviac
dopredu.
Sklopenie osvetlenia evidenčného
čísla
Sklopte osvetlenie evidenčného čísla
dopredu.
Uloženie systému zadného nosiča
Výstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

Úložná schránka67

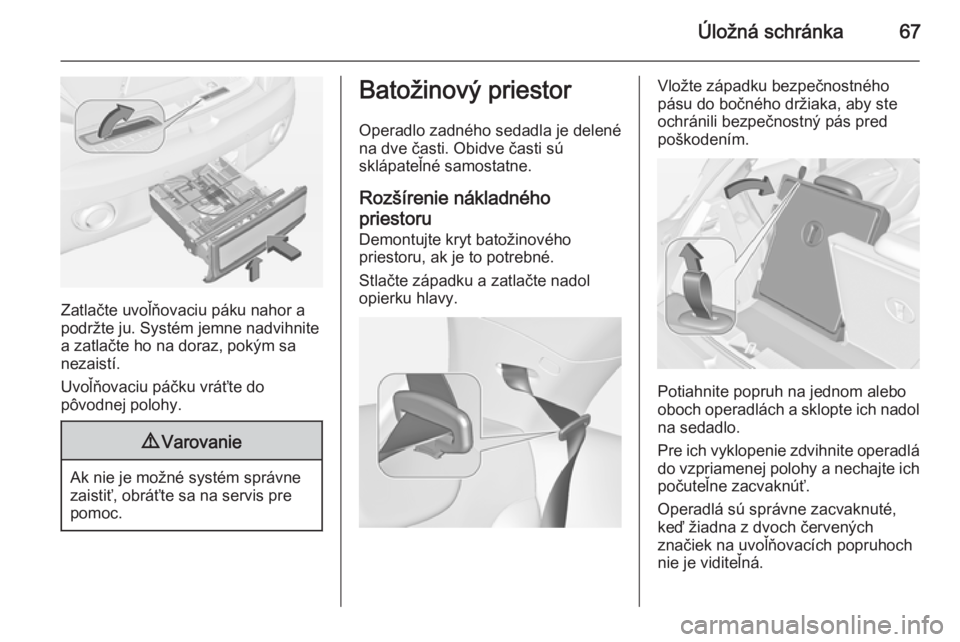

Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém jemne nadvihnite
a zatlačte ho na doraz, pokým sa
nezaistí.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné samostatne.
Rozšírenie nákladného priestoru Demontujte kryt batožinového
priestoru, ak je to potrebné.
Stlačte západku a zatlačte nadol
opierku hlavy.Vložte západku bezpečnostného
pásu do bočného držiaka, aby ste
ochránili bezpečnostný pás pred
poškodením.
Potiahnite popruh na jednom alebo
oboch operadlách a sklopte ich nadol na sedadlo.
Pre ich vyklopenie zdvihnite operadlá do vzpriamenej polohy a nechajte ich
počuteľne zacvaknúť.
Operadlá sú správne zacvaknuté,
keď žiadna z dvoch červených
značiek na uvoľňovacích popruhoch
nie je viditeľná.

68Úložná schránka9Varovanie

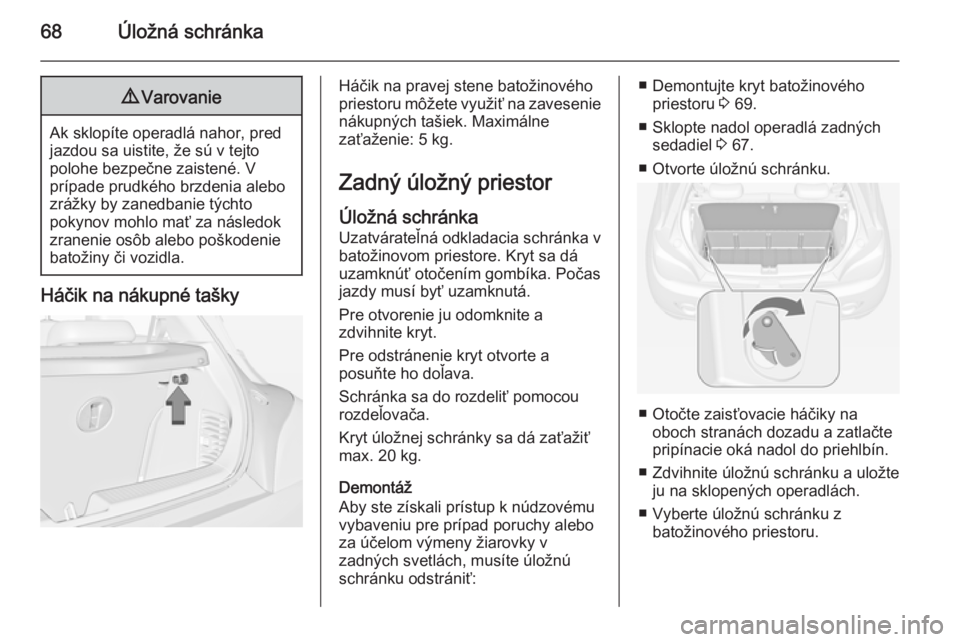

Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Háčik na nákupné tašky
Háčik na pravej stene batožinového
priestoru môžete využiť na zavesenie nákupných tašiek. Maximálne
zaťaženie: 5 kg.
Zadný úložný priestor
Úložná schránka Uzatvárateľná odkladacia schránka v
batožinovom priestore. Kryt sa dá
uzamknúť otočením gombíka. Počas
jazdy musí byť uzamknutá.
Pre otvorenie ju odomknite a
zdvihnite kryt.
Pre odstránenie kryt otvorte a
posuňte ho doľava.
Schránka sa do rozdeliť pomocou rozdeľovača.
Kryt úložnej schránky sa dá zaťažiť
max. 20 kg.
Demontáž
Aby ste získali prístup k núdzovému vybaveniu pre prípad poruchy alebo
za účelom výmeny žiarovky v
zadných svetlách, musíte úložnú
schránku odstrániť:■ Demontujte kryt batožinového priestoru 3 69.
■ Sklopte nadol operadlá zadných sedadiel 3 67.
■ Otvorte úložnú schránku.
■ Otočte zaisťovacie háčiky na oboch stranách dozadu a zatlačte
pripínacie oká nadol do priehlbín.
■ Zdvihnite úložnú schránku a uložte ju na sklopených operadlách.
■ Vyberte úložnú schránku z batožinového priestoru.
