OPEL ADAM 2015.5 Priručnik za vlasnika (in Croatian)

Njega vozila189

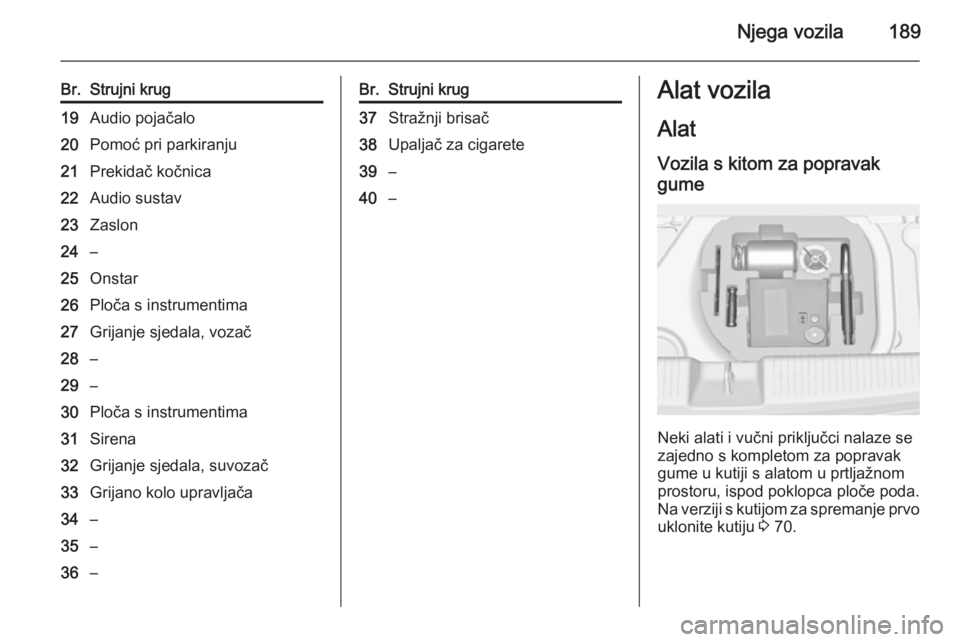

Br.Strujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Audio sustav23Zaslon24–25Onstar26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–Br.Strujni krug37Stražnji brisač38Upaljač za cigarete39–40–Alat vozila
Alat Vozila s kitom za popravakgume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak
gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Na verziji s kutijom za spremanje prvo uklonite kutiju 3 70.

190Njega vozila

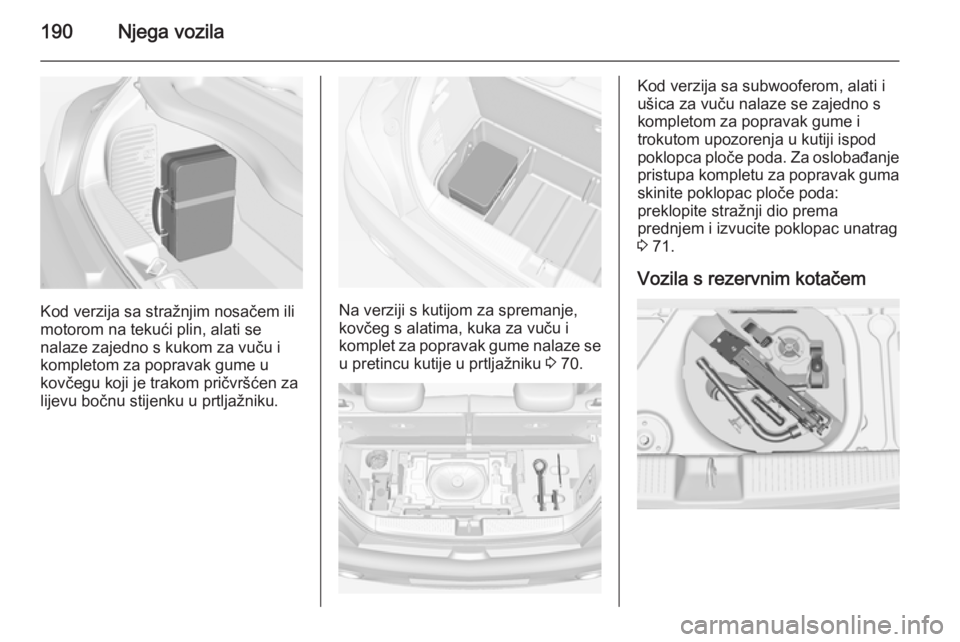

Kod verzija sa stražnjim nosačem ili
motorom na tekući plin, alati se
nalaze zajedno s kukom za vuču i kompletom za popravak gume u
kovčegu koji je trakom pričvršćen za
lijevu bočnu stijenku u prtljažniku.Na verziji s kutijom za spremanje,
kovčeg s alatima, kuka za vuču i
komplet za popravak gume nalaze se
u pretincu kutije u prtljažniku 3 70.
Kod verzija sa subwooferom, alati i
ušica za vuču nalaze se zajedno s
kompletom za popravak gume i
trokutom upozorenja u kutiji ispod
poklopca ploče poda. Za oslobađanje pristupa kompletu za popravak guma
skinite poklopac ploče poda:
preklopite stražnji dio prema
prednjem i izvucite poklopac unatrag
3 71.
Vozila s rezervnim kotačem

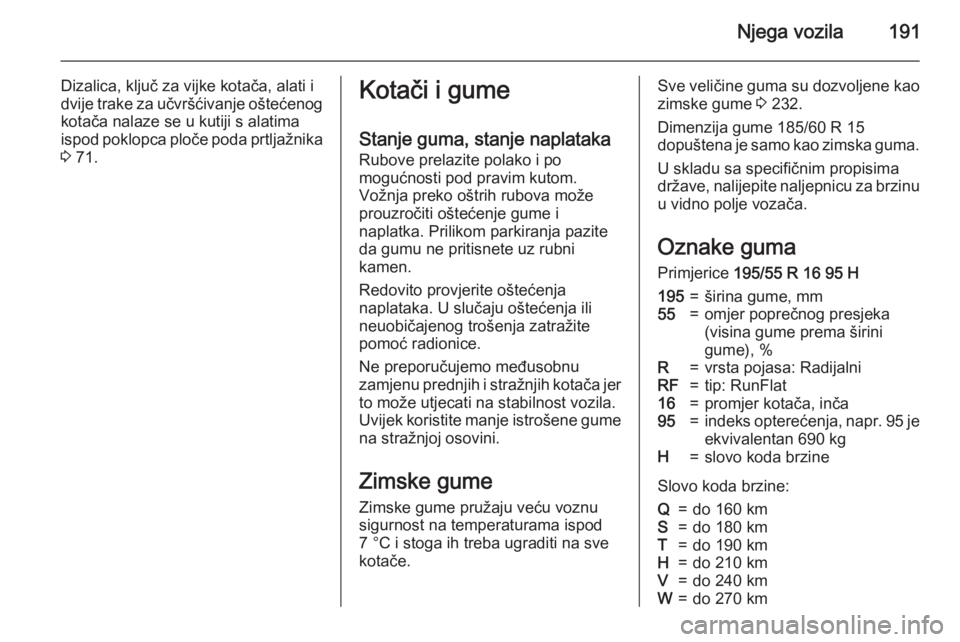

Njega vozila191
Dizalica, ključ za vijke kotača, alati i
dvije trake za učvršćivanje oštećenog
kotača nalaze se u kutiji s alatima
ispod poklopca ploče poda prtljažnika
3 71.Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.Sve veličine guma su dozvoljene kao
zimske gume 3 232.
Dimenzija gume 185/60 R 15
dopuštena je samo kao zimska guma.
U skladu sa specifičnim propisimadržave, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195=širina gume, mm55=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH=slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km

192Njega vozila

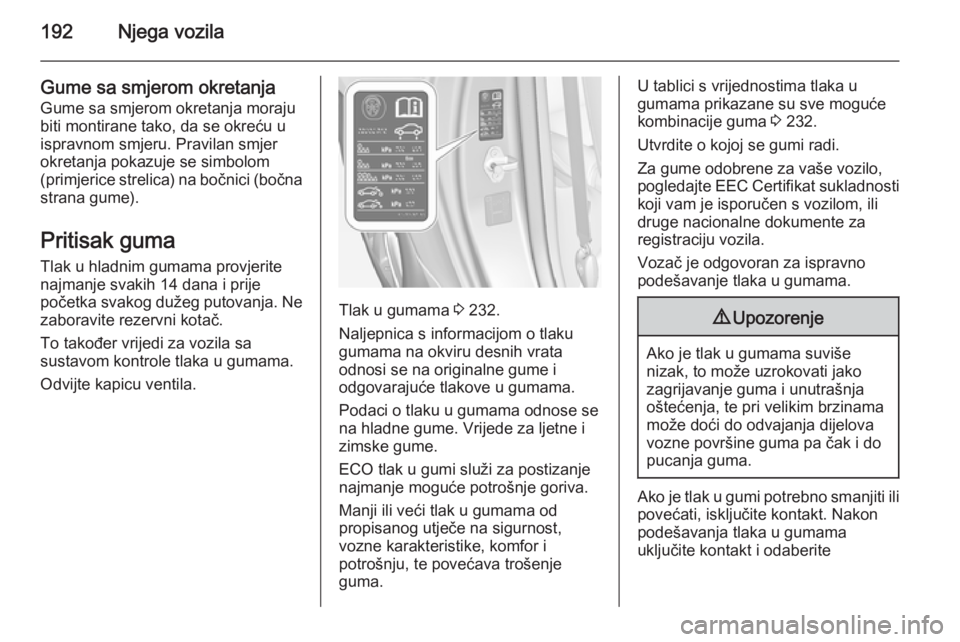

Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumama 3 232.
Naljepnica s informacijom o tlaku gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
U tablici s vrijednostima tlaka u
gumama prikazane su sve moguće
kombinacije guma 3 232.
Utvrdite o kojoj se gumi radi.
Za gume odobrene za vaše vozilo,
pogledajte EEC Certifikat sukladnosti
koji vam je isporučen s vozilom, ili
druge nacionalne dokumente za registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite

Njega vozila193
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača 3 96.

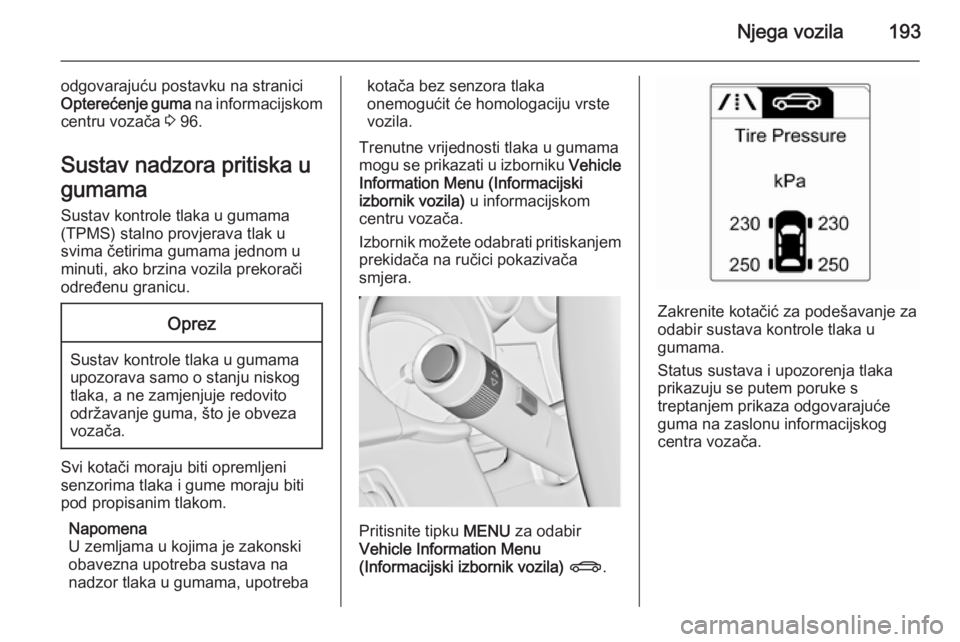

Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
(TPMS) stalno provjerava tlak u
svima četirima gumama jednom u
minuti, ako brzina vozila prekorači
određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik možete odabrati pritiskanjem
prekidača na ručici pokazivača
smjera.
Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.

194Njega vozila

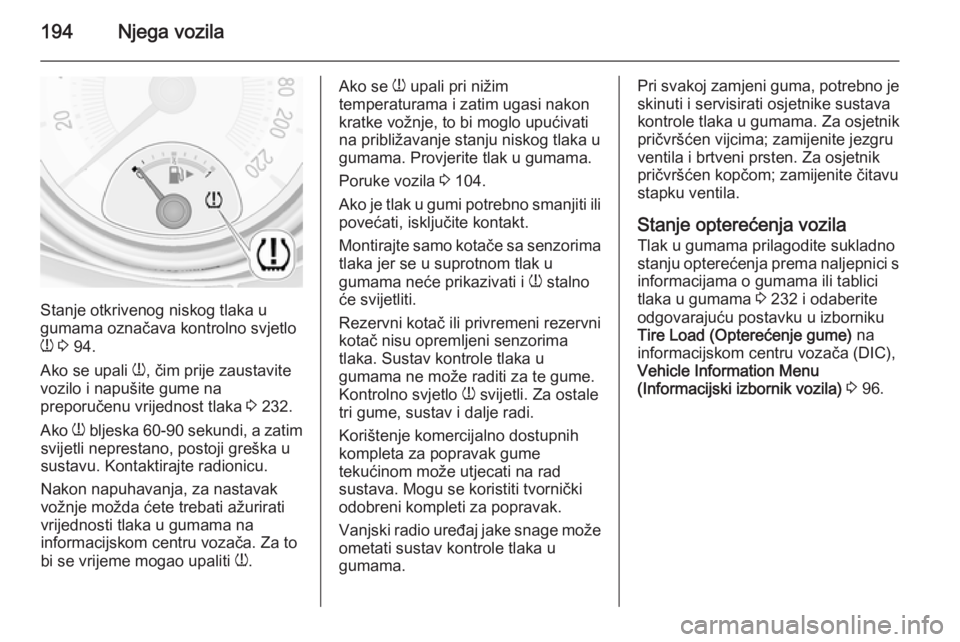

Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 94.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 232.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u gumama.
Poruke vozila 3 104.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostale
tri gume, sustav i dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima; zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom; zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 232 i odaberite
odgovarajuću postavku u izborniku
Tire Load (Opterećenje gume) na
informacijskom centru vozača (DIC),
Vehicle Information Menu
(Informacijski izbornik vozila) 3 96.

Njega vozila195

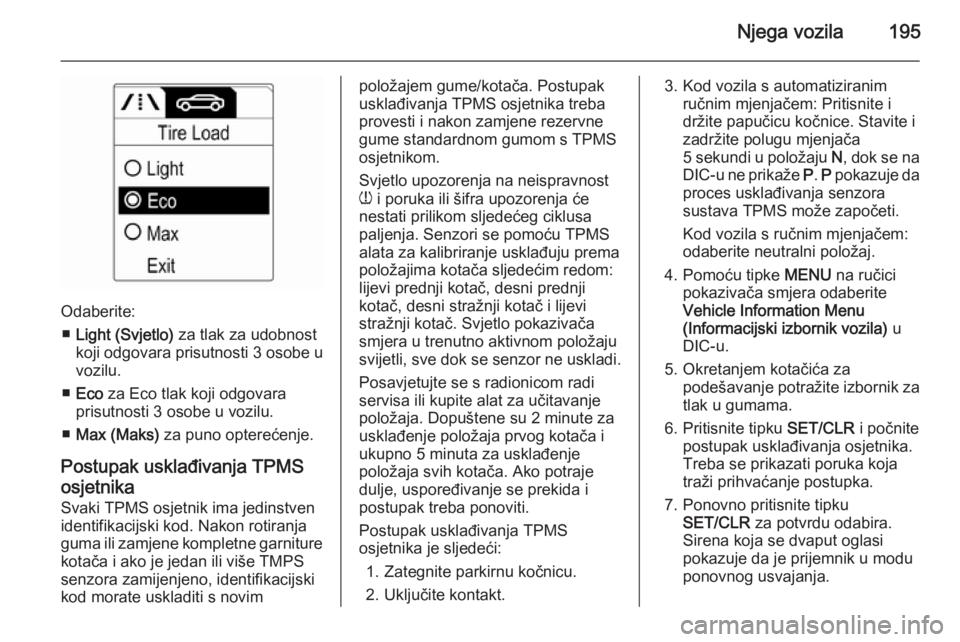

Odaberite:■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu.
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu.
■ Max (Maks) za puno opterećenje.
Postupak usklađivanja TPMS
osjetnika
Svaki TPMS osjetnik ima jedinstven identifikacijski kod. Nakon rotiranja
guma ili zamjene kompletne garniture
kotača i ako je jedan ili više TMPS
senzora zamijenjeno, identifikacijski
kod morate uskladiti s novim
položajem gume/kotača. Postupak
usklađivanja TPMS osjetnika treba
provesti i nakon zamjene rezervne
gume standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost w i poruka ili šifra upozorenja će
nestati prilikom sljedećeg ciklusa
paljenja. Senzori se pomoću TPMS
alata za kalibriranje usklađuju prema
položajima kotača sljedećim redom:
lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Svjetlo pokazivača smjera u trenutno aktivnom položaju
svijetli, sve dok se senzor ne uskladi.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su 2 minute za
usklađenje položaja prvog kotača i
ukupno 5 minuta za usklađenje
položaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.3. Kod vozila s automatiziranim ručnim mjenjačem: Pritisnite i
držite papučicu kočnice. Stavite i
zadržite polugu mjenjača
5 sekundi u položaju N, dok se na
DIC-u ne prikaže P. P pokazuje da
proces usklađivanja senzora
sustava TPMS može započeti.
Kod vozila s ručnim mjenjačem:
odaberite neutralni položaj.
4. Pomoću tipke MENU na ručici
pokazivača smjera odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) u
DIC-u.
5. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
6. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se prikazati poruka koja
traži prihvaćanje postupka.
7. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
pokazuje da je prijemnik u modu
ponovnog usvajanja.

196Njega vozila

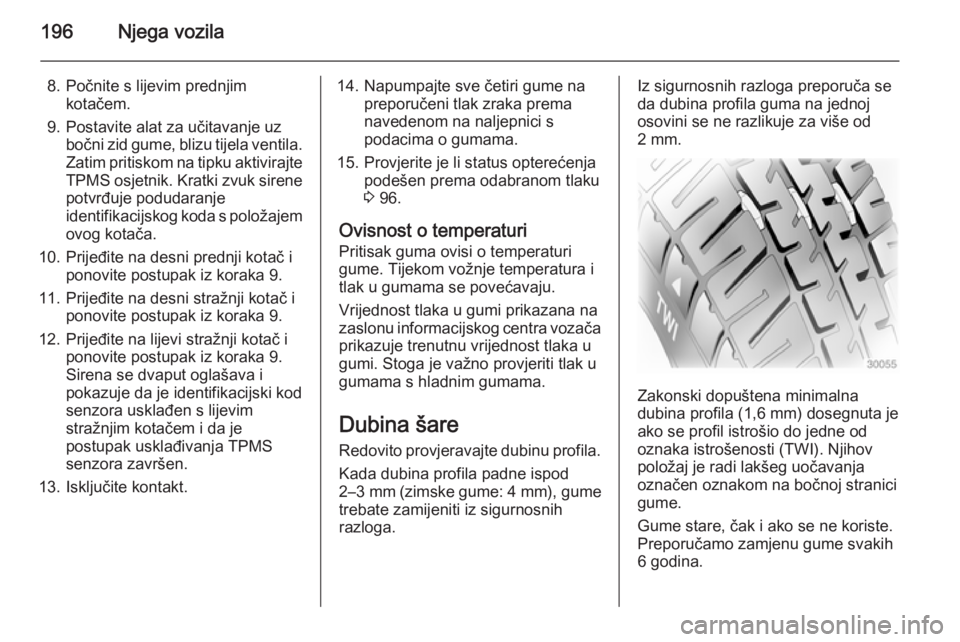

8. Počnite s lijevim prednjimkotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. Kratki zvuk sirene
potvrđuje podudaranje
identifikacijskog koda s položajem
ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.
11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.
12. Prijeđite na lijevi stražnji kotač i ponovite postupak iz koraka 9.
Sirena se dvaput oglašava i
pokazuje da je identifikacijski kod
senzora usklađen s lijevim
stražnjim kotačem i da je
postupak usklađivanja TPMS
senzora završen.
13. Isključite kontakt.14. Napumpajte sve četiri gume na preporučeni tlak zraka prema
navedenom na naljepnici s
podacima o gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 96.
Ovisnost o temperaturi Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i tlak u gumama se povećavaju.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje trenutnu vrijednost tlaka u
gumi. Stoga je važno provjeriti tlak u
gumama s hladnim gumama.
Dubina šare Redovito provjeravajte dubinu profila.Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.

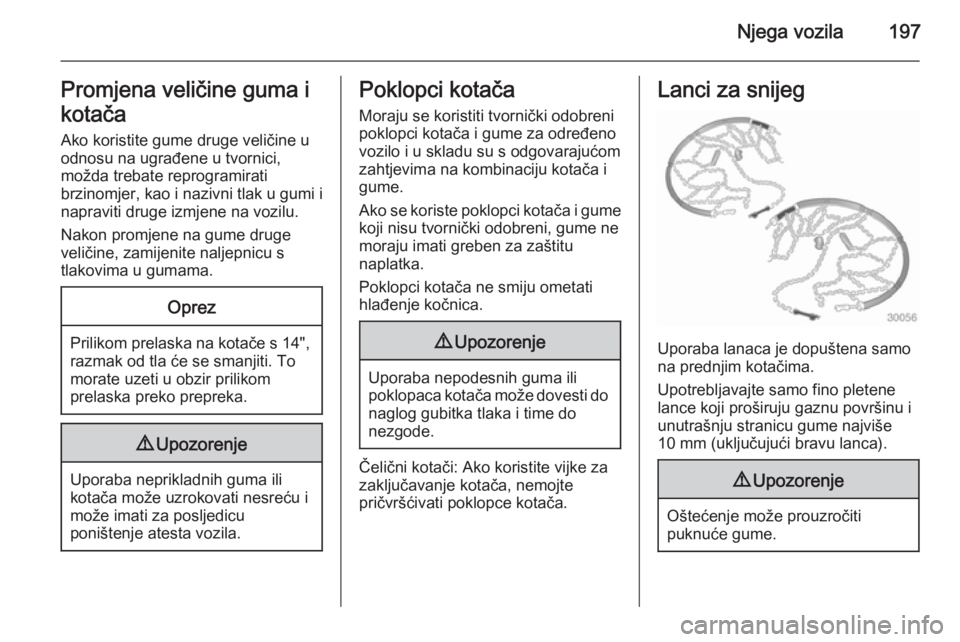

Njega vozila197Promjena veličine guma i
kotača
Ako koristite gume druge veličine u
odnosu na ugrađene u tvornici,
možda trebate reprogramirati
brzinomjer, kao i nazivni tlak u gumi i
napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.Oprez
Prilikom prelaska na kotače s 14", razmak od tla će se smanjiti. To
morate uzeti u obzir prilikom
prelaska preko prepreka.
9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Čelični kotači: Ako koristite vijke za
zaključavanje kotača, nemojte
pričvršćivati poklopce kotača.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.

198Njega vozila
Lanci za snijeg dozvoljeni su samo na
gumama veličine 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 i 195/55 R 16.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 215/45 R 17 i
225/35 R 18.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume
Manja oštećenja na profilu gume mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa.
Komplet za popravak gume nalazi se
u kutiji s alatima ispod poklopca poda prtljažnika.
Na verzijama sa stražnjim sustavom
nosača ili motorom na tekući plin,
komplet za popravak gume nalazi se
u kovčegu i pričvršćen je trakom na lijevu bočnu stjenku u prtljažniku.
