OPEL ADAM 2015.5 Savininko vadovas (in Lithuanian)

Daiktų laikymo vietos59

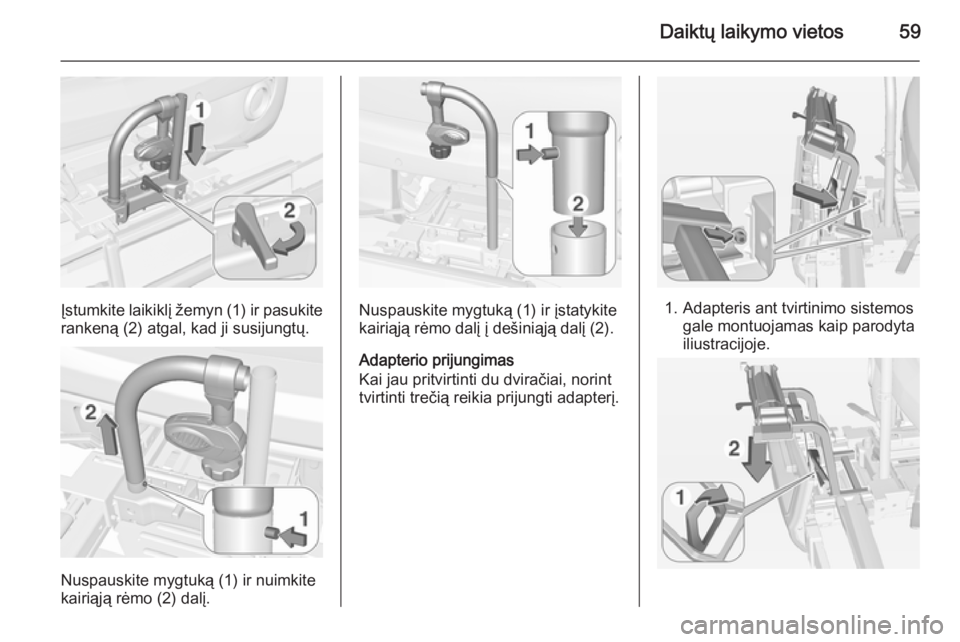

Įstumkite laikiklį žemyn (1) ir pasukite
rankeną (2) atgal, kad ji susijungtų.
Nuspauskite mygtuką (1) ir nuimkite
kairiąją rėmo (2) dalį.
Nuspauskite mygtuką (1) ir įstatykite
kairiąją rėmo dalį į dešiniąją dalį (2).
Adapterio prijungimas
Kai jau pritvirtinti du dviračiai, norint
tvirtinti trečią reikia prijungti adapterį.1. Adapteris ant tvirtinimo sistemos gale montuojamas kaip parodytailiustracijoje.

60Daiktų laikymo vietos
2. Pasukite svirtį (1) pirmyn iružfiksuokite. Tada nuleiskite
adapterį (2) gale.
3. Atleiskite svirtį ir patikrinkite, ar adapteris saugiai užfiksuotas.
4. Praveskite prie adapteriopritvirtintą dirželį po tvirtinimo
sistemos gale sulankstymo
svirtimi. Pritvirtinkite dirželį.
Pirmojo dviračio tvirtinimas
1. Pasukite pedalus į iliustracijoje parodytą padėtį ir įstatykite dviratį
į ratų griovelį.
Užtikrinkite, kad dviratis stovėtų
sucentruotas ir remtųsi į abu ratų
griovelius.
2. Prie dviračio rėmo pritvirtinkite trumpą montažo laikytuvą.Pasukite rankenėlę pagal
laikrodžio rodyklę, kad
užfiksuotumėte.

Daiktų laikymo vietos61

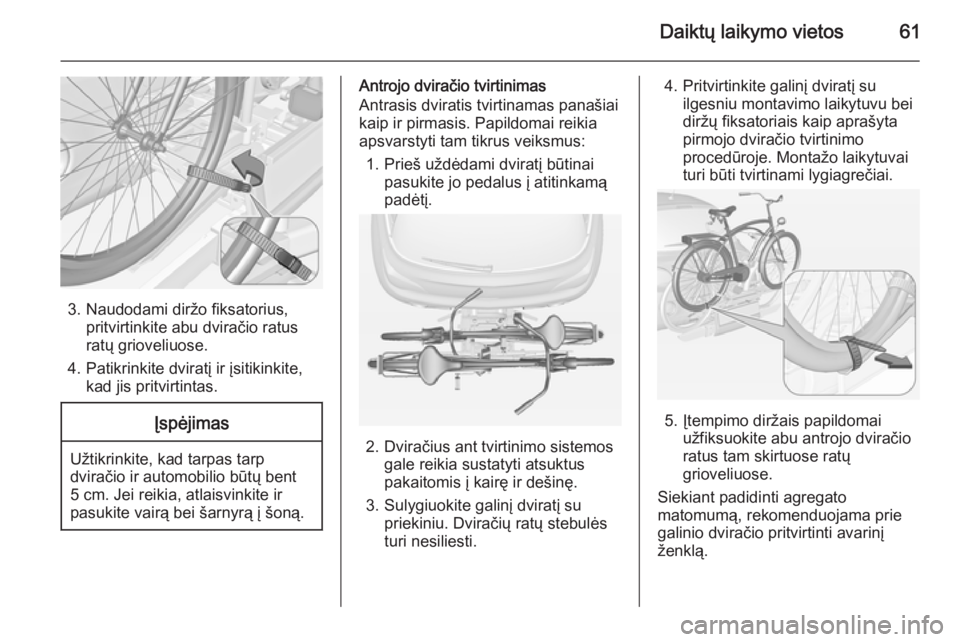

3. Naudodami diržo fiksatorius,pritvirtinkite abu dviračio ratus
ratų grioveliuose.
4. Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.
Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Antrojo dviračio tvirtinimas
Antrasis dviratis tvirtinamas panašiai
kaip ir pirmasis. Papildomai reikia
apsvarstyti tam tikrus veiksmus:
1. Prieš uždėdami dviratį būtinai pasukite jo pedalus į atitinkamą
padėtį.
2. Dviračius ant tvirtinimo sistemos
gale reikia sustatyti atsuktus
pakaitomis į kairę ir dešinę.
3. Sulygiuokite galinį dviratį su priekiniu. Dviračių ratų stebulės
turi nesiliesti.
4. Pritvirtinkite galinį dviratį su
ilgesniu montavimo laikytuvu beidiržų fiksatoriais kaip aprašyta
pirmojo dviračio tvirtinimo procedūroje. Montažo laikytuvai
turi būti tvirtinami lygiagrečiai.
5. Įtempimo diržais papildomai užfiksuokite abu antrojo dviračio
ratus tam skirtuose ratų
grioveliuose.
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.

62Daiktų laikymo vietos

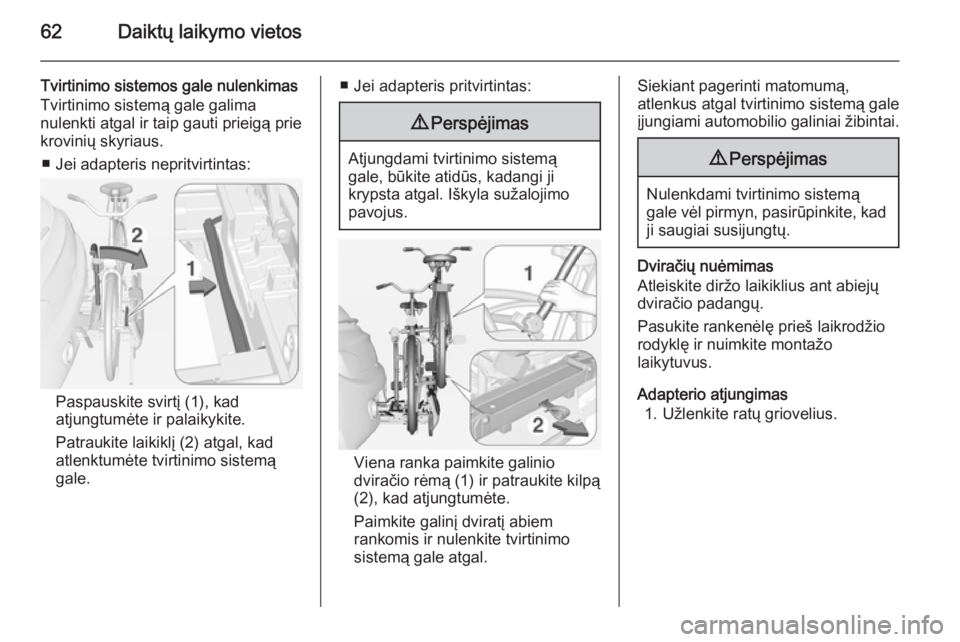

Tvirtinimo sistemos gale nulenkimas
Tvirtinimo sistemą gale galima
nulenkti atgal ir taip gauti prieigą prie
krovinių skyriaus.
■ Jei adapteris nepritvirtintas:
Paspauskite svirtį (1), kad
atjungtumėte ir palaikykite.
Patraukite laikiklį (2) atgal, kad atlenktumėte tvirtinimo sistemą
gale.
■ Jei adapteris pritvirtintas:9 Perspėjimas
Atjungdami tvirtinimo sistemą
gale, būkite atidūs, kadangi ji
krypsta atgal. Iškyla sužalojimo
pavojus.
Viena ranka paimkite galinio
dviračio rėmą (1) ir patraukite kilpą
(2), kad atjungtumėte.
Paimkite galinį dviratį abiem
rankomis ir nulenkite tvirtinimo sistemą gale atgal.
Siekiant pagerinti matomumą,
atlenkus atgal tvirtinimo sistemą gale
įjungiami automobilio galiniai žibintai.9 Perspėjimas
Nulenkdami tvirtinimo sistemą
gale vėl pirmyn, pasirūpinkite, kad ji saugiai susijungtų.
Dviračių nuėmimas
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Pasukite rankenėlę prieš laikrodžio
rodyklę ir nuimkite montažo
laikytuvus.
Adapterio atjungimas 1. Užlenkite ratų griovelius.

Daiktų laikymo vietos63

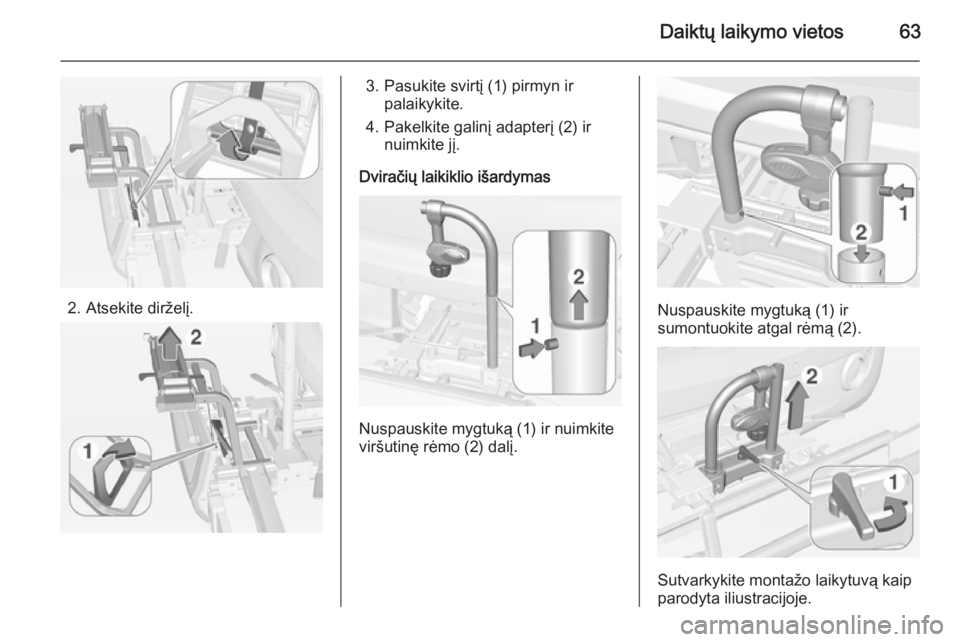

2. Atsekite dirželį.
3. Pasukite svirtį (1) pirmyn irpalaikykite.
4. Pakelkite galinį adapterį (2) ir nuimkite jį.
Dviračių laikiklio išardymas
Nuspauskite mygtuką (1) ir nuimkite
viršutinę rėmo (2) dalį.
Nuspauskite mygtuką (1) ir
sumontuokite atgal rėmą (2).
Sutvarkykite montažo laikytuvą kaip
parodyta iliustracijoje.

64Daiktų laikymo vietos

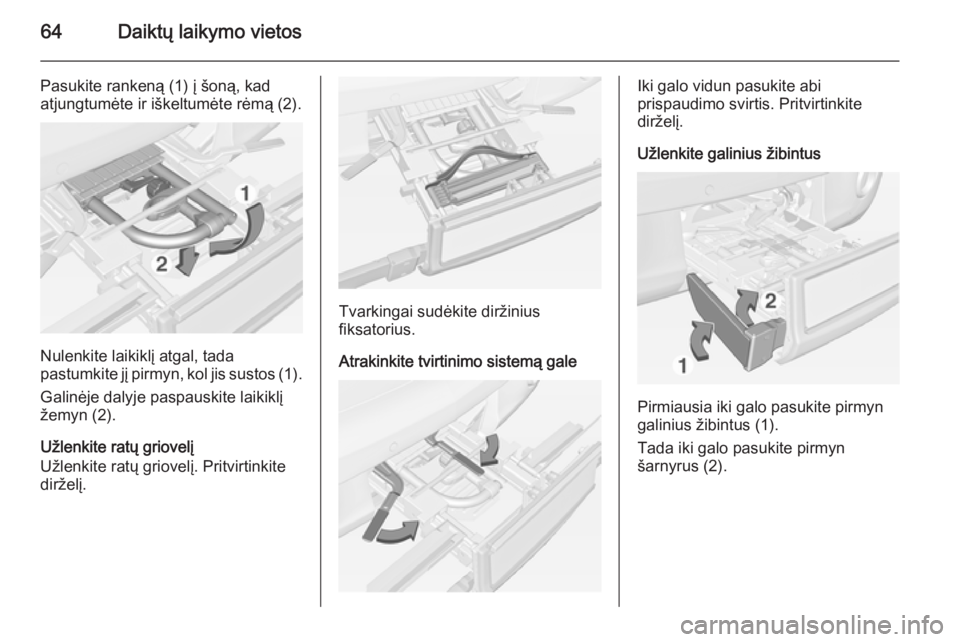

Pasukite rankeną (1) į šoną, kad
atjungtumėte ir iškeltumėte rėmą (2).
Nulenkite laikiklį atgal, tada
pastumkite jį pirmyn, kol jis sustos (1).
Galinėje dalyje paspauskite laikiklį
žemyn (2).
Užlenkite ratų griovelį
Užlenkite ratų griovelį. Pritvirtinkite dirželį.
Tvarkingai sudėkite diržinius
fiksatorius.
Atrakinkite tvirtinimo sistemą gale
Iki galo vidun pasukite abi
prispaudimo svirtis. Pritvirtinkite
dirželį.
Užlenkite galinius žibintus
Pirmiausia iki galo pasukite pirmyn
galinius žibintus (1).
Tada iki galo pasukite pirmyn
šarnyrus (2).

Daiktų laikymo vietos65
Užlenkite registracijos numerio lempą
Užlenkite registracijos numerio lempąpirmyn.
Tvirtinimo sistemos gale įstūmimas
Įspėjimas
Pasirūpinkite, kad visos
sulankstomos dalys, pvz., ratų
nišos ir montažo laikytuvai būtų
tiksliai sudėti į reikiamas vietas.
Kitaip tvirtinimo sistema gale
sutraukimo metu gali būti
pažeista.
Pastumkite atleidimo svirtį ir aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.
Bagažinės skyrius
Galinių sėdynių atlošai yra padalinti į
dvi dalis. Abi dalis galima nulenkti
atskirai.
Bagažinės skyriaus
padidinimas Jei reikia, nuimkite bagažinės
skyriaus dangtį.
Paspauskite fiksatorių ir nuspauskite
žemyn galvos atramą.
Įstatykite saugos diržo sagties
plokštelę į šoninį laikiklį, kad
apsaugotumėte diržą nuo pažeidimų.

66Daiktų laikymo vietos

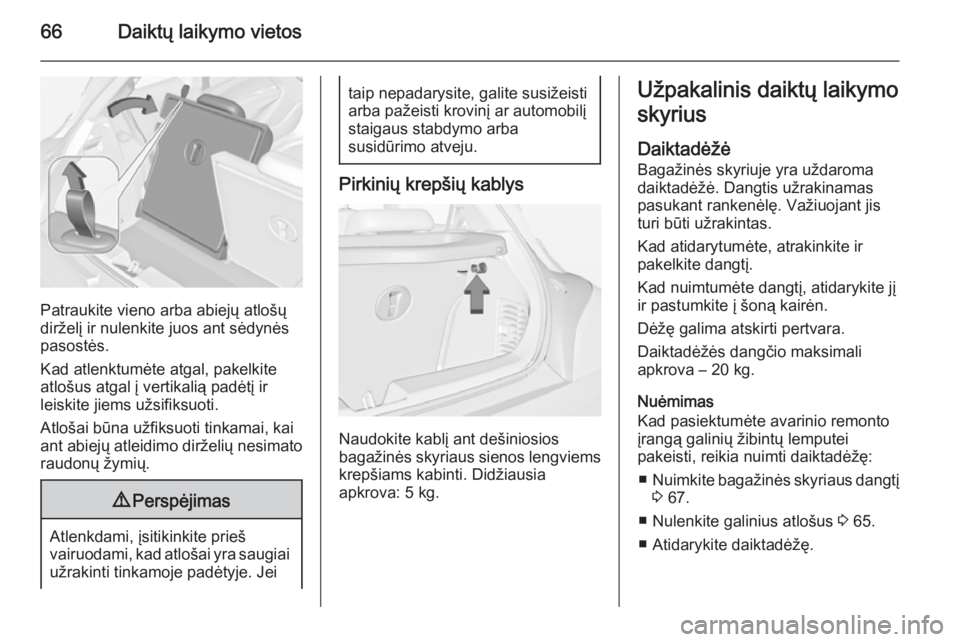

Patraukite vieno arba abiejų atlošų
dirželį ir nulenkite juos ant sėdynės
pasostės.
Kad atlenktumėte atgal, pakelkite
atlošus atgal į vertikalią padėtį ir
leiskite jiems užsifiksuoti.
Atlošai būna užfiksuoti tinkamai, kai
ant abiejų atleidimo dirželių nesimato
raudonų žymių.
9 Perspėjimas
Atlenkdami, įsitikinkite prieš
vairuodami, kad atlošai yra saugiai užrakinti tinkamoje padėtyje. Jei
taip nepadarysite, galite susižeisti
arba pažeisti krovinį ar automobilį staigaus stabdymo arba
susidūrimo atveju.
Pirkinių krepšių kablys
Naudokite kablį ant dešiniosios
bagažinės skyriaus sienos lengviems krepšiams kabinti. Didžiausia
apkrova: 5 kg.
Užpakalinis daiktų laikymo
skyrius
Daiktadėžė
Bagažinės skyriuje yra uždaroma
daiktadėžė. Dangtis užrakinamas
pasukant rankenėlę. Važiuojant jis
turi būti užrakintas.
Kad atidarytumėte, atrakinkite ir
pakelkite dangtį.
Kad nuimtumėte dangtį, atidarykite jį
ir pastumkite į šoną kairėn.
Dėžę galima atskirti pertvara.
Daiktadėžės dangčio maksimali
apkrova – 20 kg.
Nuėmimas
Kad pasiektumėte avarinio remonto
įrangą galinių žibintų lemputei
pakeisti, reikia nuimti daiktadėžę:
■ Nuimkite bagažinės skyriaus dangtį
3 67.
■ Nulenkite galinius atlošus 3 65.
■ Atidarykite daiktadėžę.

Daiktų laikymo vietos67
■Pasukite fiksavimo kablius abiejose
pusėse galo link ir įspauskite
ąseles grindyse į įdubas.
■ Iškelkite daiktadėžę ir padėkite ją ant nulenktų atlošų.
■ Išimkite daiktadėžę iš bagažinės skyriaus.
Montavimas ■ Padėkite daiktadėžę ant nulenktų atlošų.
■ Nuleiskite dėžę į bagažinės skyrių.
■ Atidarykite daiktadėžę.
■ Pakelkite ąseles grindyse (abiejose
pusėse) ir pasukite fiksavimo
kablius pirmyn, kad užfiksuotumėte
dėžę ąselėmis grindyse.
■ Pakelkite galinių sėdynių atlošus ir įrenkite bagažinės skyriaus dangtį.
■ Įdėkite lagaminą su padangų remonto rinkiniu į daiktadėžės
skyrių.
■ Uždarykite ir užfiksuokite dangtį.
Bagažinės skyriaus
dangtis Ant gaubto nedėkite jokių daiktų.Atidarymas
Pakelkite dangtį už galinės dalies. Jis
užsifiksuoja beveik vertikalioje
padėtyje. Galima atidaryti toliau.
Norėdami uždaryti, nuleiskite dangtį
žemyn už užsifiksavimo taško.

68Daiktų laikymo vietos

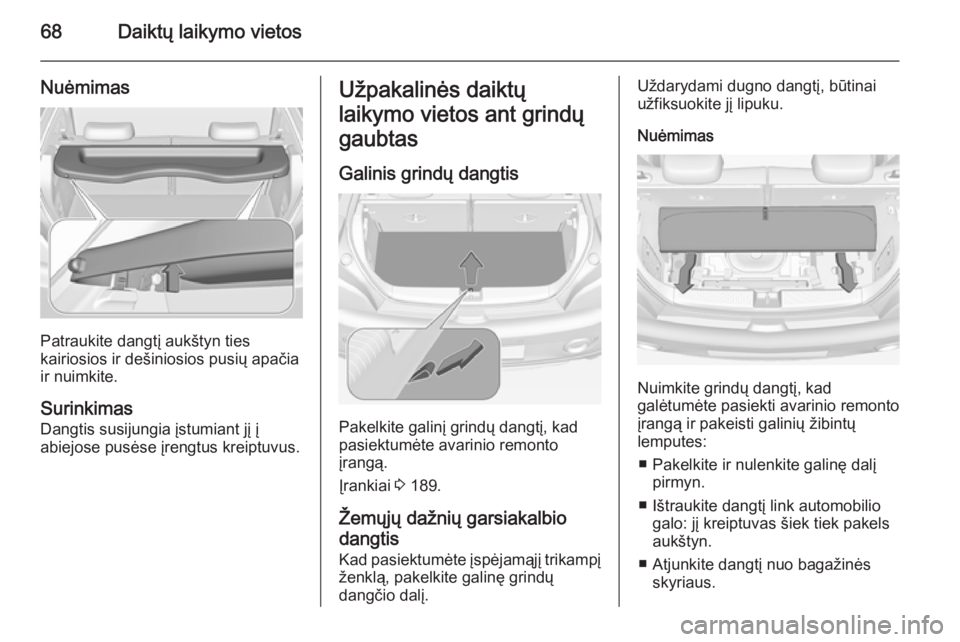

Nuėmimas
Patraukite dangtį aukštyn ties
kairiosios ir dešiniosios pusių apačia
ir nuimkite.
Surinkimas
Dangtis susijungia įstumiant jį į
abiejose pusėse įrengtus kreiptuvus.
Užpakalinės daiktų
laikymo vietos ant grindų gaubtas
Galinis grindų dangtis
Pakelkite galinį grindų dangtį, kad
pasiektumėte avarinio remonto
įrangą.
Įrankiai 3 189.
Žemųjų dažnių garsiakalbio dangtis
Kad pasiektumėte įspėjamąjį trikampį ženklą, pakelkite galinę grindų
dangčio dalį.
Uždarydami dugno dangtį, būtinai
užfiksuokite jį lipuku.
Nuėmimas
Nuimkite grindų dangtį, kad
galėtumėte pasiekti avarinio remonto
įrangą ir pakeisti galinių žibintų
lemputes:
■ Pakelkite ir nulenkite galinę dalį pirmyn.
■ Ištraukite dangtį link automobilio galo: jį kreiptuvas šiek tiek pakels
aukštyn.
■ Atjunkite dangtį nuo bagažinės skyriaus.
