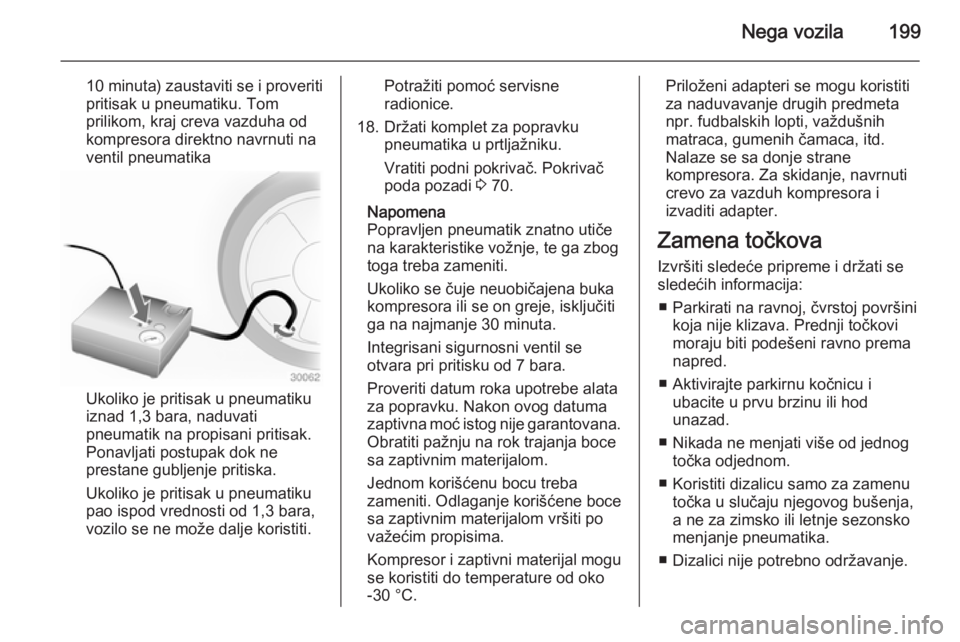

Nega vozila199
10 minuta) zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne može dalje koristiti.
Potražiti pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Vratiti podni pokrivač. Pokrivač
poda pozadi 3 70.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na rok trajanja boce
sa zaptivnim materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, važdušnih
matraca, gumenih čamaca, itd.
Nalaze se sa donje strane
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Izvršiti sledeće pripreme i držati se
sledećih informacija:
■ Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji točkovi
moraju biti podešeni ravno prema
napred.
■ Aktivirajte parkirnu kočnicu i ubacite u prvu brzinu ili hod
unazad.
■ Nikada ne menjati više od jednog točka odjednom.
■ Koristiti dizalicu samo za zamenu točka u slučaju njegovog bušenja,
a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Dizalici nije potrebno održavanje.

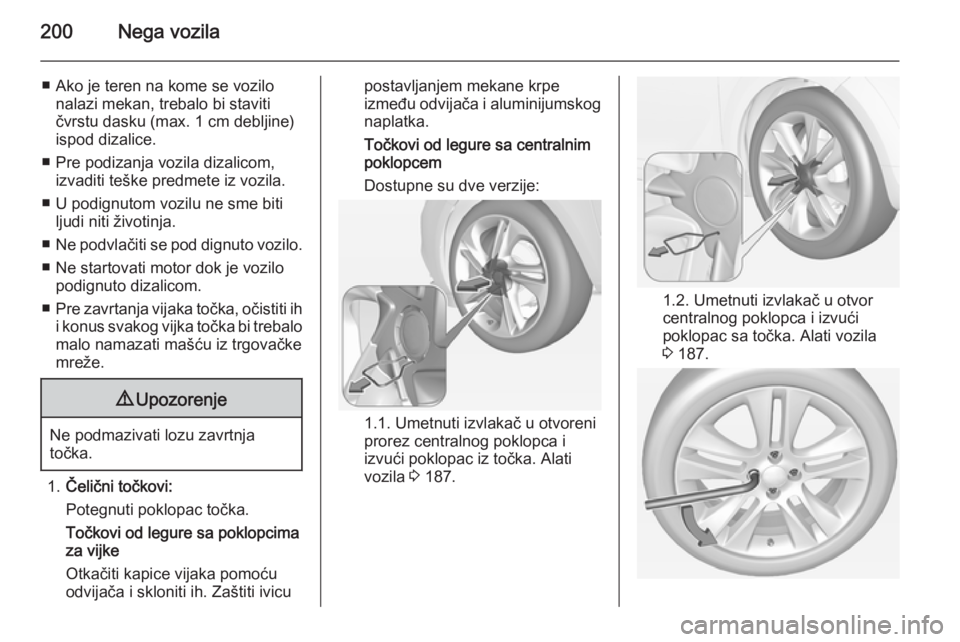

200Nega vozila
■ Ako je teren na kome se vozilonalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine)
ispod dizalice.
■ Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Pre zavrtanja vijaka točka, očistiti ih
i konus svakog vijka točka bi trebalo malo namazati mašću iz trgovačkemreže.9 Upozorenje
Ne podmazivati lozu zavrtnja
točka.
1. Čelični točkovi:
Potegnuti poklopac točka.
Točkovi od legure sa poklopcima
za vijke
Otkačiti kapice vijaka pomoću
odvijača i skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.
Točkovi od legure sa centralnim
poklopcem
Dostupne su dve verzije:
1.1. Umetnuti izvlakač u otvoreni
prorez centralnog poklopca i
izvući poklopac iz točka. Alati
vozila 3 187.
1.2. Umetnuti izvlakač u otvor
centralnog poklopca i izvući
poklopac sa točka. Alati vozila
3 187.

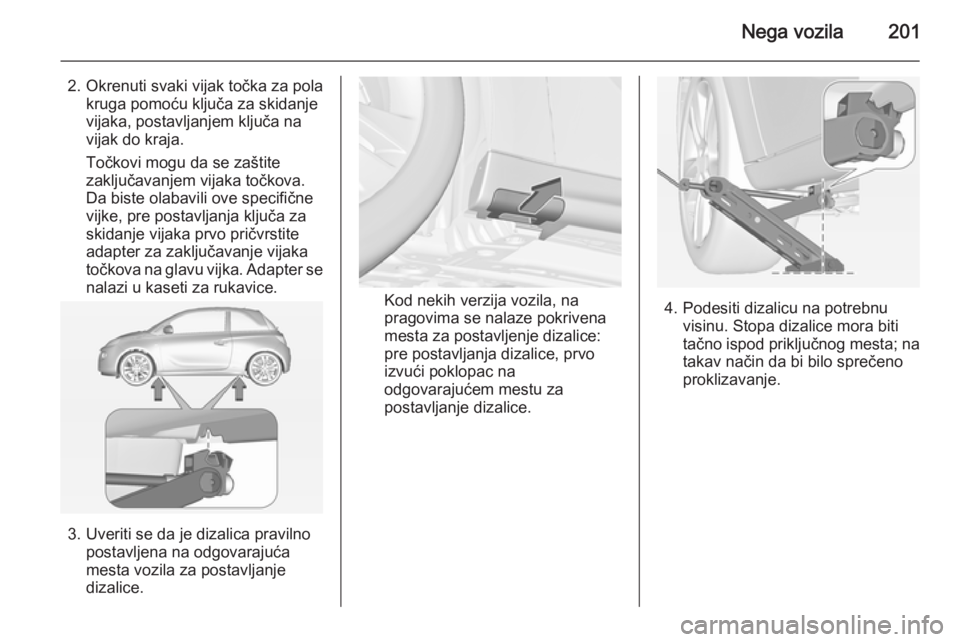

Nega vozila201
2. Okrenuti svaki vijak točka za polakruga pomoću ključa za skidanje
vijaka, postavljanjem ključa na
vijak do kraja.
Točkovi mogu da se zaštite
zaključavanjem vijaka točkova.
Da biste olabavili ove specifične
vijke, pre postavljanja ključa za
skidanje vijaka prvo pričvrstite
adapter za zaključavanje vijaka
točkova na glavu vijka. Adapter se
nalazi u kaseti za rukavice.
3. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
Kod nekih verzija vozila, na
pragovima se nalaze pokrivena
mesta za postavljenje dizalice:
pre postavljanja dizalice, prvo
izvući poklopac na
odgovarajućem mestu za
postavljanje dizalice.4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.

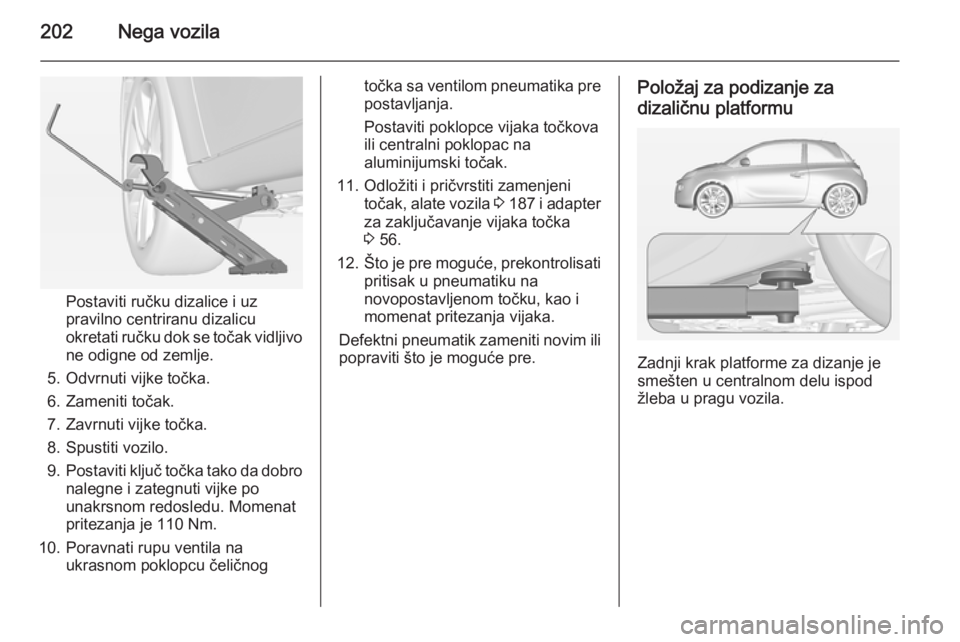

202Nega vozila
Postaviti ručku dizalice i uz
pravilno centriranu dizalicu
okretati ručku dok se točak vidljivo
ne odigne od zemlje.
5. Odvrnuti vijke točka.
6. Zameniti točak.
7. Zavrnuti vijke točka.
8. Spustiti vozilo.
9. Postaviti ključ točka tako da dobro
nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 110 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu čeličnog
točka sa ventilom pneumatika pre
postavljanja.
Postaviti poklopce vijaka točkova
ili centralni poklopac na
aluminijumski točak.
11. Odložiti i pričvrstiti zamenjeni točak, alate vozila 3 187 i adapter
za zaključavanje vijaka točka
3 56.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja vijaka.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.Položaj za podizanje za
dizaličnu platformu
Zadnji krak platforme za dizanje je
smešten u centralnom delu ispod žleba u pragu vozila.

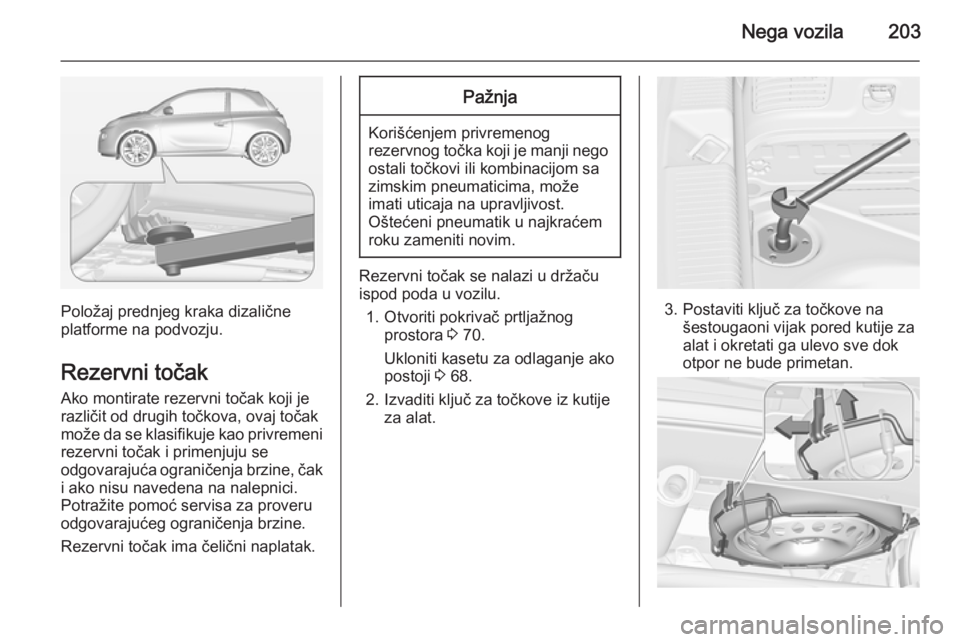

Nega vozila203
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici. Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. Otvoriti pokrivač prtljažnog prostora 3 70.
Ukloniti kasetu za odlaganje ako
postoji 3 68.
2. Izvaditi ključ za točkove iz kutije za alat.
3. Postaviti ključ za točkove na šestougaoni vijak pored kutije za
alat i okretati ga ulevo sve dok
otpor ne bude primetan.

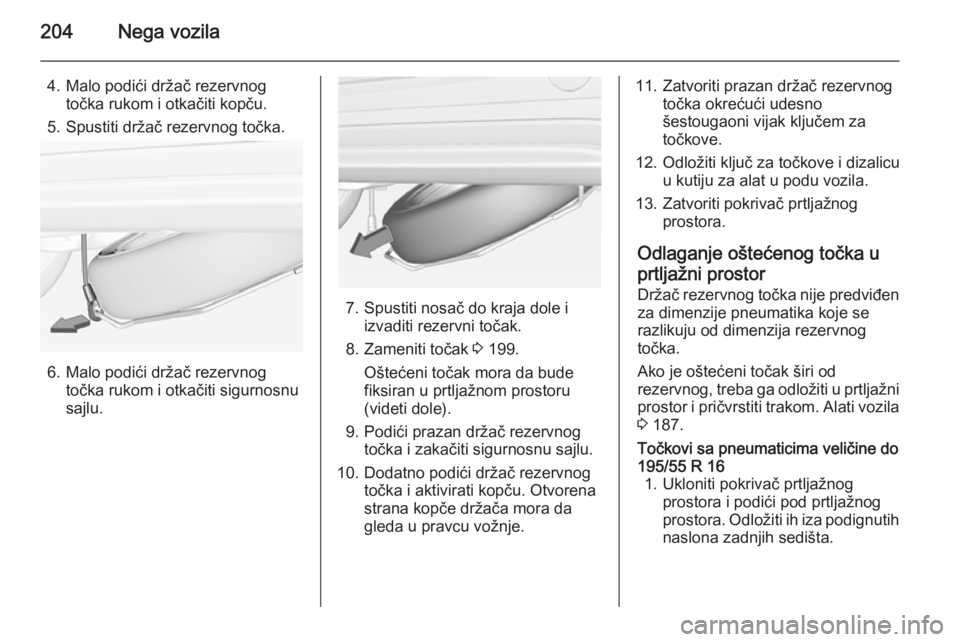

204Nega vozila
4. Malo podići držač rezervnogtočka rukom i otkačiti kopču.
5. Spustiti držač rezervnog točka.
6. Malo podići držač rezervnog točka rukom i otkačiti sigurnosnu
sajlu.
7. Spustiti nosač do kraja dole i izvaditi rezervni točak.
8. Zameniti točak 3 199.
Oštećeni točak mora da bude fiksiran u prtljažnom prostoru
(videti dole).
9. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
10. Dodatno podići držač rezervnog točka i aktivirati kopču. Otvorena
strana kopče držača mora da
gleda u pravcu vožnje.
11. Zatvoriti prazan držač rezervnog točka okrećući udesno
šestougaoni vijak ključem za
točkove.
12. Odložiti ključ za točkove i dizalicu u kutiju za alat u podu vozila.
13. Zatvoriti pokrivač prtljažnog prostora.
Odlaganje oštećenog točka u
prtljažni prostor
Držač rezervnog točka nije predviđen za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni
prostor i pričvrstiti trakom. Alati vozila 3 187.Točkovi sa pneumaticima veličine do
195/55 R 16 1. Ukloniti pokrivač prtljažnog prostora i podići pod prtljažnog
prostora. Odložiti ih iza podignutih naslona zadnjih sedišta.

Nega vozila205
2. Odvrnuti krilnu navrtku i uklonitikutiju za alat.
3. Postaviti oštećeni točak tako da stoji uspravno u kutiji za alat i
bude okrenut unapred.4. Izvaditi traku 1 iz kutije za alat i
postaviti kraj trake sa omčom kroz
desnu kukicu za vezivanje
prtljaga.
5. Postaviti kraj trake sa kukom kroz
omču i povući tako da se traka
dobro pričvrsti za kukicu za
vezivanje prtljaga.6. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
7. Zakačiti kuku za levu kukicu za vezivanje prtljaga.
8. Zategnuti traku i osigurati pomoću
kopče.

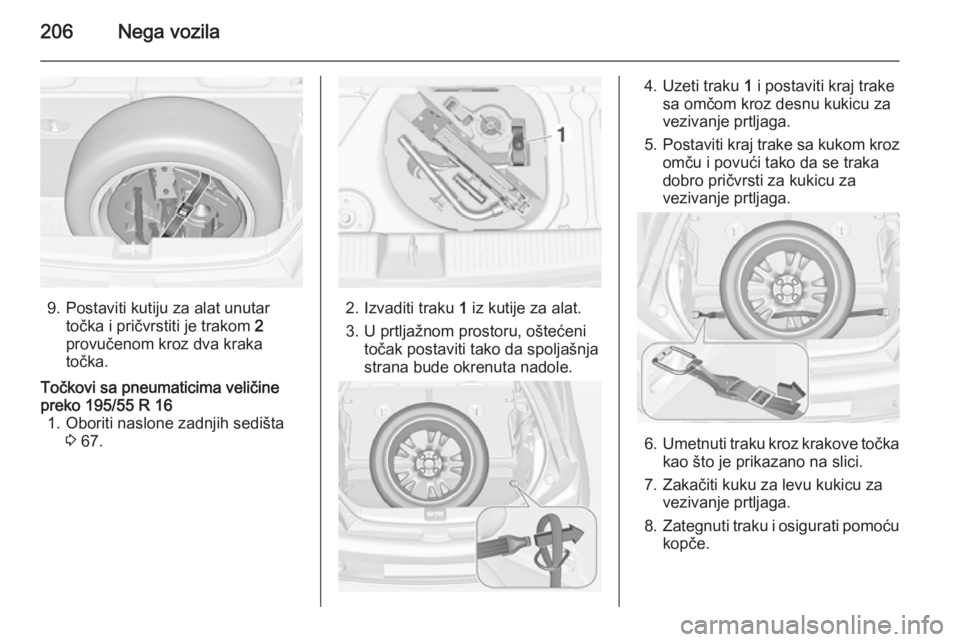

206Nega vozila
9. Postaviti kutiju za alat unutartočka i pričvrstiti je trakom 2
provučenom kroz dva kraka točka.
Točkovi sa pneumaticima veličine
preko 195/55 R 16 1. Oboriti naslone zadnjih sedišta 3 67.
2. Izvaditi traku 1 iz kutije za alat.
3. U prtljažnom prostoru, oštećeni točak postaviti tako da spoljašnja
strana bude okrenuta nadole.
4. Uzeti traku 1 i postaviti kraj trake
sa omčom kroz desnu kukicu za
vezivanje prtljaga.
5. Postaviti kraj trake sa kukom kroz
omču i povući tako da se traka
dobro pričvrsti za kukicu za
vezivanje prtljaga.
6. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
7. Zakačiti kuku za levu kukicu za vezivanje prtljaga.
8. Zategnuti traku i osigurati pomoću
kopče.

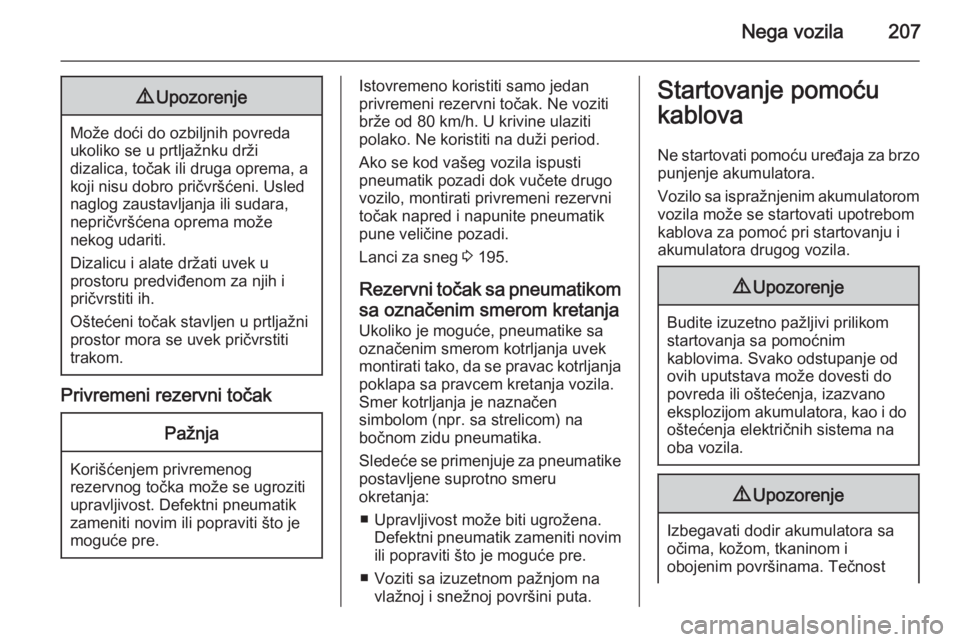

Nega vozila2079Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate držati uvek u
prostoru predviđenom za njih i
pričvrstiti ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka može se ugroziti upravljivost. Defektni pneumatikzameniti novim ili popraviti što je
moguće pre.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ako se kod vašeg vozila ispusti
pneumatik pozadi dok vučete drugo
vozilo, montirati privremeni rezervni
točak napred i napunite pneumatik
pune veličine pozadi.
Lanci za sneg 3 195.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Ukoliko je moguće, pneumatike sa
označenim smerom kotrljanja uvek
montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila.
Smer kotrljanja je naznačen
simbolom (npr. sa strelicom) na
bočnom zidu pneumatika.
Sledeće se primenjuje za pneumatike
postavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost

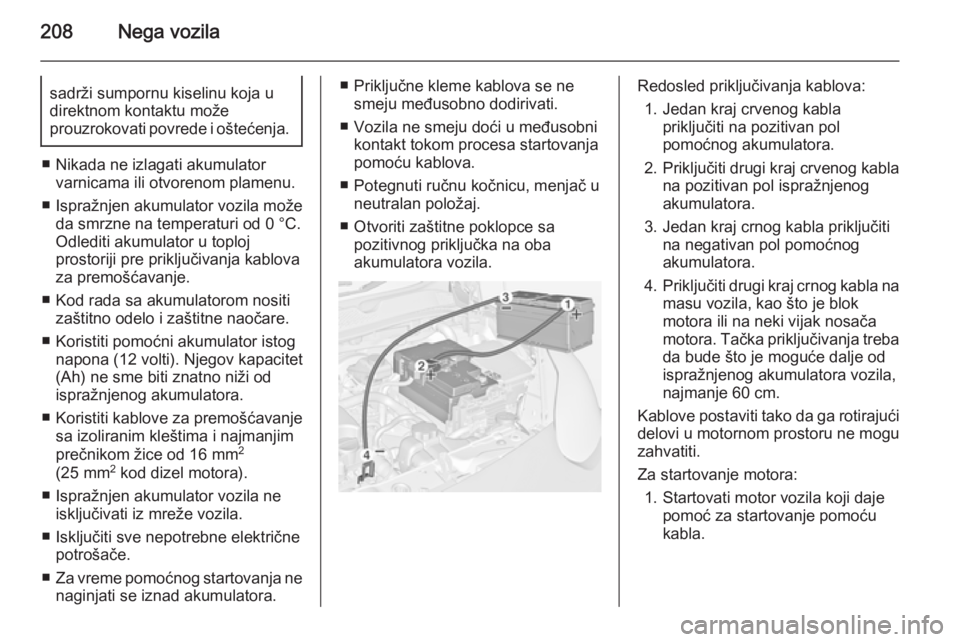

208Nega vozilasadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator varnicama ili otvorenom plamenu.
■ Ispražnjen akumulator vozila može da smrzne na temperaturi od 0 °C.Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 volti). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
■ Za vreme pomoćnog startovanja ne
naginjati se iznad akumulatora.
■ Priključne kleme kablova se ne smeju međusobno dodirivati.
■ Vozila ne smeju doći u međusobni kontakt tokom procesa startovanjapomoću kablova.
■ Potegnuti ručnu kočnicu, menjač u neutralan položaj.
■ Otvoriti zaštitne poklopce sa pozitivnog priključka na oba
akumulatora vozila.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što je moguće dalje od
ispražnjenog akumulatora vozila,
najmanje 60 cm.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
