Page 71 of 265

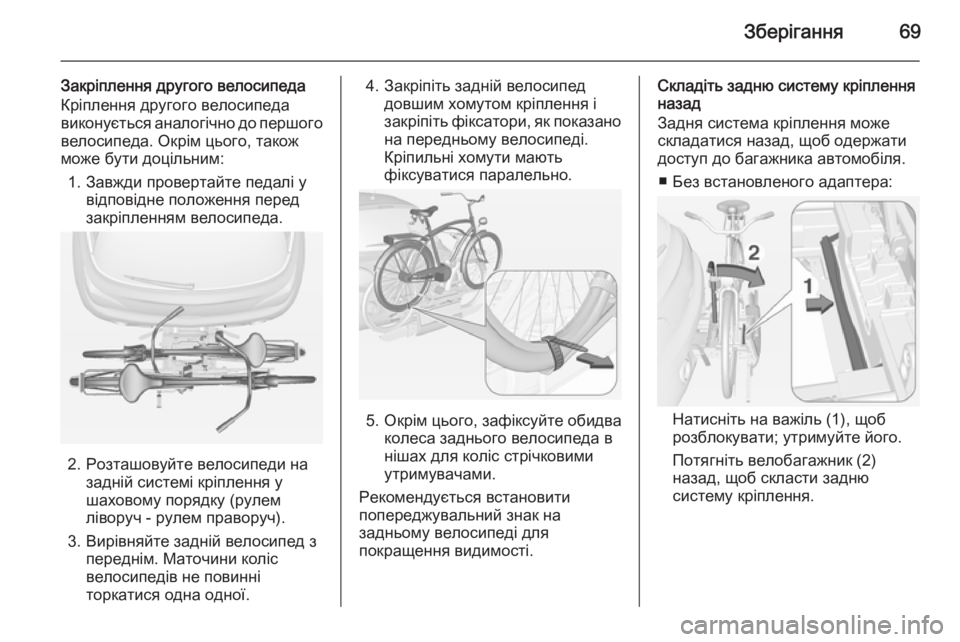

Зберігання69
Закріплення другого велосипеда
Кріплення другого велосипеда
виконується аналогічно до першого
велосипеда. Окрім цього, також може бути доцільним:
1. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.
2. Розташовуйте велосипеди на
задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
3. Вирівняйте задній велосипед з переднім. Маточини коліс
велосипедів не повинні
торкатися одна одної.
4. Закріпіть задній велосипед довшим хомутом кріплення і
закріпіть фіксатори, як показано
на передньому велосипеді.
Кріпильні хомути мають
фіксуватися паралельно.
5. Окрім цього, зафіксуйте обидва колеса заднього велосипеда в
нішах для коліс стрічковими
утримувачами.
Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
■ Без встановленого адаптера:
Натисніть на важіль (1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
Page 72 of 265

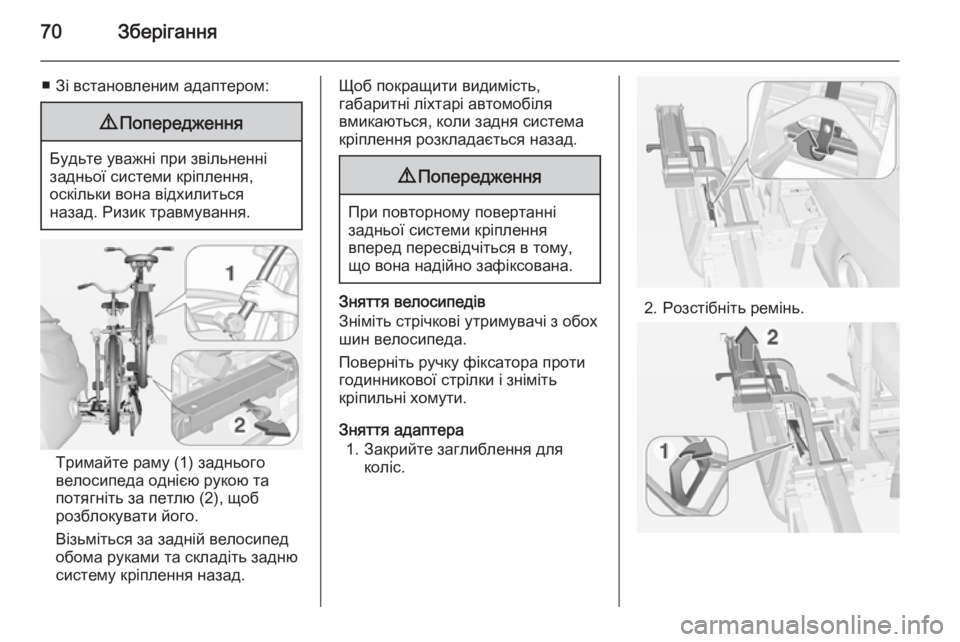

70Зберігання
■ Зі встановленим адаптером:9Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримайте раму (1) заднього
велосипеда однією рукою та
потягніть за петлю (2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками та складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть ручку фіксатора проти
годинникової стрілки і зніміть
кріпильні хомути.
Зняття адаптера 1. Закрийте заглиблення для коліс.2. Розстібніть ремінь.
Page 73 of 265

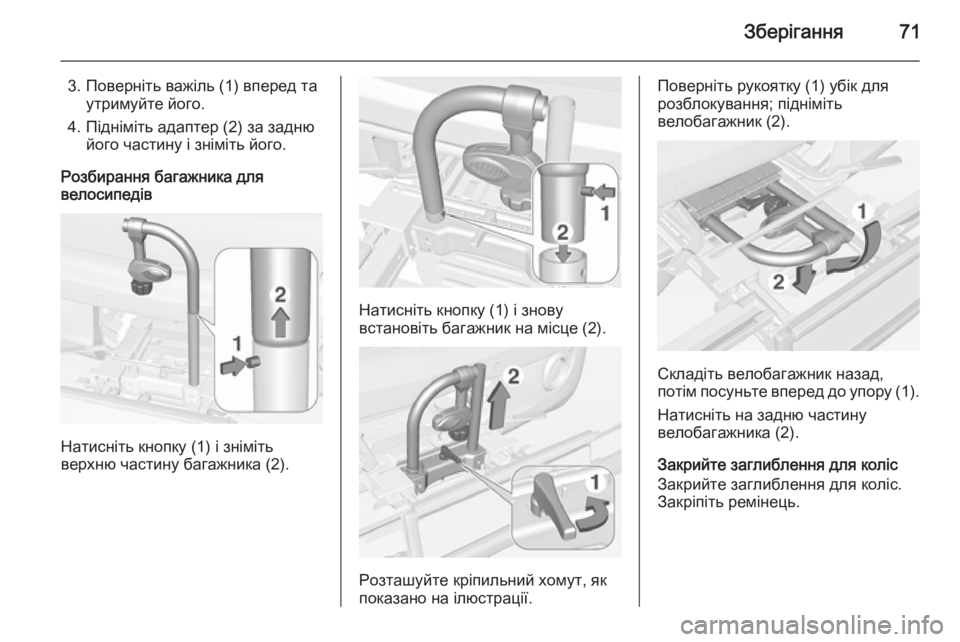

Зберігання71
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
Розбирання багажника для
велосипедів
Натисніть кнопку (1) і зніміть
верхню частину багажника (2).
Натисніть кнопку (1) і знову
встановіть багажник на місце (2).
Розташуйте кріпильний хомут, як
показано на ілюстрації.
Поверніть рукоятку (1) убік для
розблокування; підніміть
велобагажник (2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте заглиблення для коліс.
Закріпіть ремінець.
Page 74 of 265

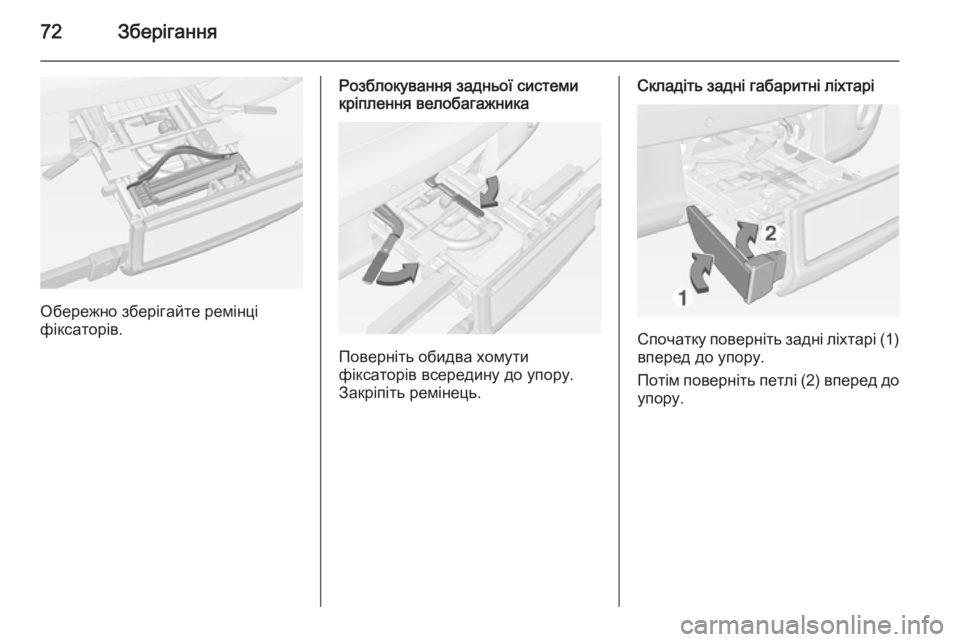

72Зберігання
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Закріпіть ремінець.
Складіть задні габаритні ліхтарі
Спочатку поверніть задні ліхтарі (1) вперед до упору.
Потім поверніть петлі (2) вперед до
упору.
Page 75 of 265

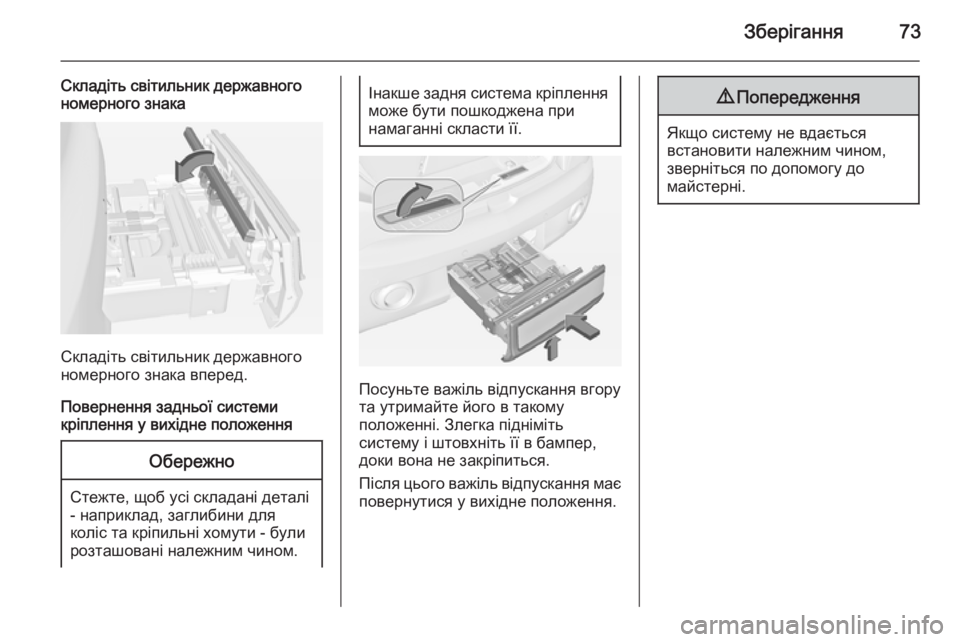

Зберігання73
Складіть світильник державного
номерного знака
Складіть світильник державного
номерного знака вперед.
Повернення задньої системи
кріплення у вихідне положення
Обережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.
Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Посуньте важіль відпускання вгору
та утримайте його в такому
положенні. Злегка підніміть
систему і штовхніть її в бампер,
доки вона не закріпиться.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Page 76 of 265

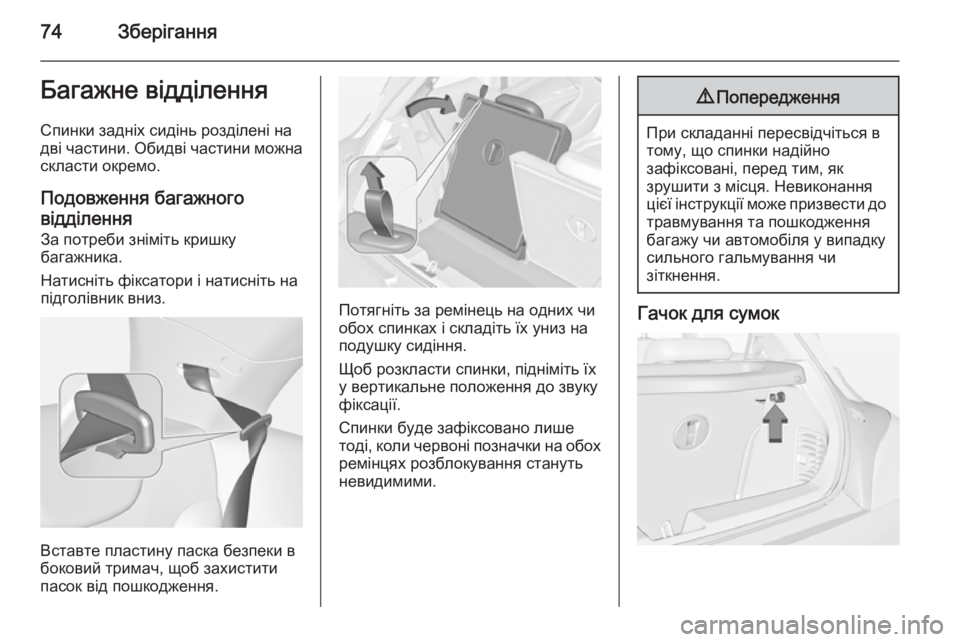

74ЗберіганняБагажне відділенняСпинки задніх сидінь розділені на
дві частини. Обидві частини можна скласти окремо.
Подовження багажноговідділення
За потреби зніміть кришку
багажника.
Натисніть фіксатори і натисніть на
підголівник вниз.
Вставте пластину паска безпеки в
боковий тримач, щоб захистити
пасок від пошкодження.
Потягніть за ремінець на одних чи
обох спинках і складіть їх униз на
подушку сидіння.
Щоб розкласти спинки, підніміть їх
у вертикальне положення до звуку
фіксації.
Спинки буде зафіксовано лише
тоді, коли червоні позначки на обох ремінцях розблокування стануть
невидимими.
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може призвести до травмування та пошкодженнябагажу чи автомобіля у випадку
сильного гальмування чи
зіткнення.
Гачок для сумок
Page 77 of 265

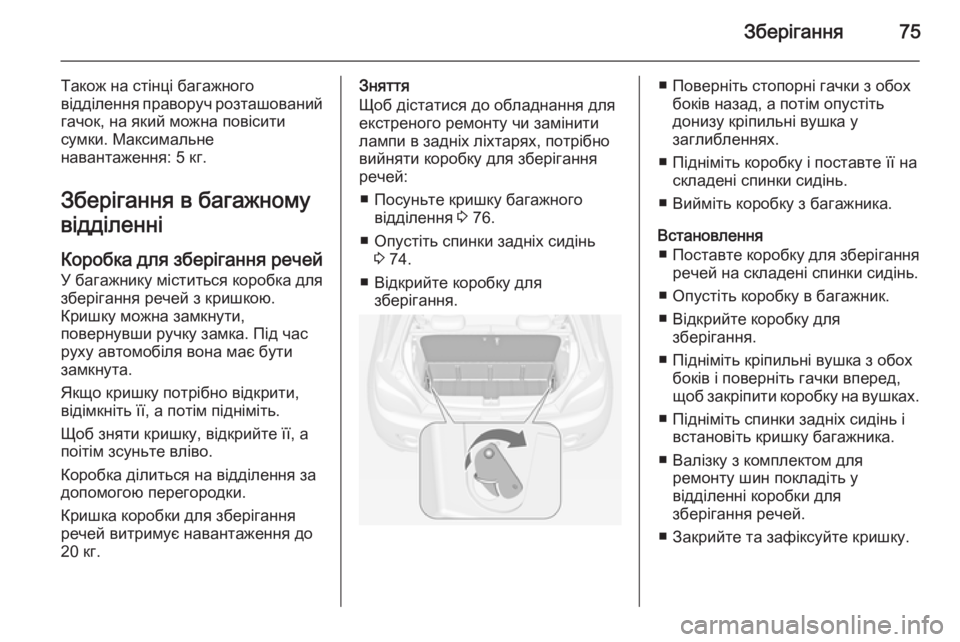

Зберігання75
Також на стінці багажного
відділення праворуч розташований
гачок, на який можна повісити
сумки. Максимальне
навантаження: 5 кг.
Зберігання в багажному
відділенні
Коробка для зберігання речей У багажнику міститься коробка для
зберігання речей з кришкою.
Кришку можна замкнути,
повернувши ручку замка. Під час
руху автомобіля вона має бути
замкнута.
Якщо кришку потрібно відкрити,
відімкніть її, а потім підніміть.
Щоб зняти кришку, відкрийте її, а
поітім зсуньте вліво.
Коробка ділиться на відділення за
допомогою перегородки.
Кришка коробки для зберігання
речей витримує навантаження до
20 кг.Зняття
Щоб дістатися до обладнання для
екстреного ремонту чи замінити
лампи в задніх ліхтарях, потрібно
вийняти коробку для зберігання
речей:
■ Посуньте кришку багажного відділення 3 76.
■ Опустіть спинки задніх сидінь 3 74.
■ Відкрийте коробку для зберігання.■ Поверніть стопорні гачки з обохбоків назад, а потім опустіть
донизу кріпильні вушка у
заглибленнях.
■ Підніміть коробку і поставте її на складені спинки сидінь.
■ Вийміть коробку з багажника.
Встановлення ■ Поставте коробку для зберігання
речей на складені спинки сидінь.
■ Опустіть коробку в багажник.
■ Відкрийте коробку для зберігання.
■ Підніміть кріпильні вушка з обох боків і поверніть гачки вперед,
щоб закріпити коробку на вушках.
■ Підніміть спинки задніх сидінь і встановіть кришку багажника.
■ Валізку з комплектом для ремонту шин покладіть у
відділенні коробки для
зберігання речей.
■ Закрийте та зафіксуйте кришку.

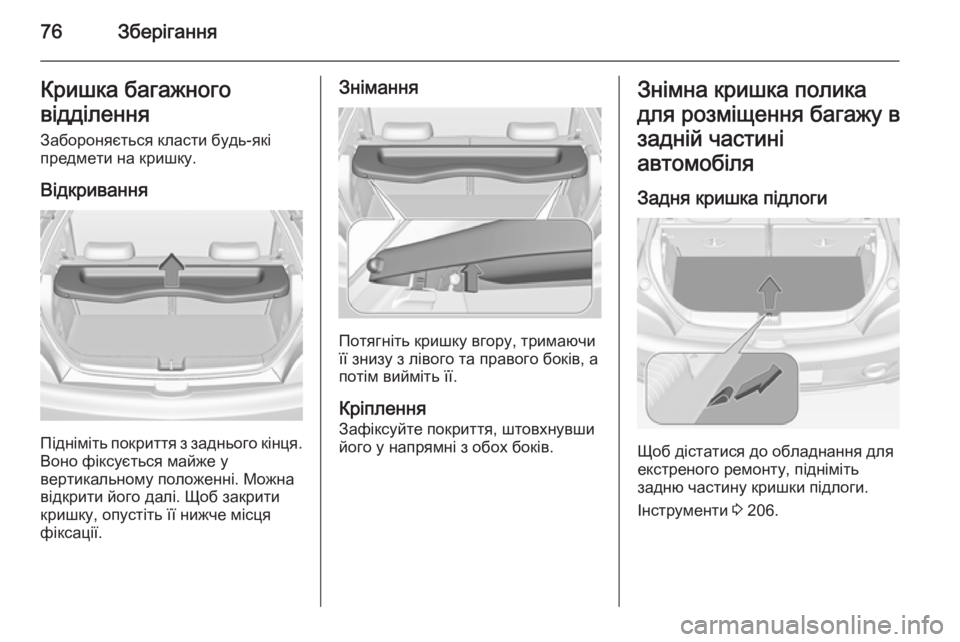

Page 78 of 265

76ЗберіганняКришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
Відкривання
Підніміть покриття з заднього кінця.
Воно фіксується майже у
вертикальному положенні. Можна
відкрити його далі. Щоб закрити
кришку, опустіть її нижче місця
фіксації.
Знімання
Потягніть кришку вгору, тримаючи
її знизу з лівого та правого боків, а
потім вийміть її.
Кріплення Зафіксуйте покриття, штовхнувши
його у напрямні з обох боків.
Знімна кришка полика
для розміщення багажу в
задній частині
автомобіля
Задня кришка підлоги
Щоб дістатися до обладнання для
екстреного ремонту, підніміть
задню частину кришки підлоги.
Інструменти 3 206.
Page 79 of 265

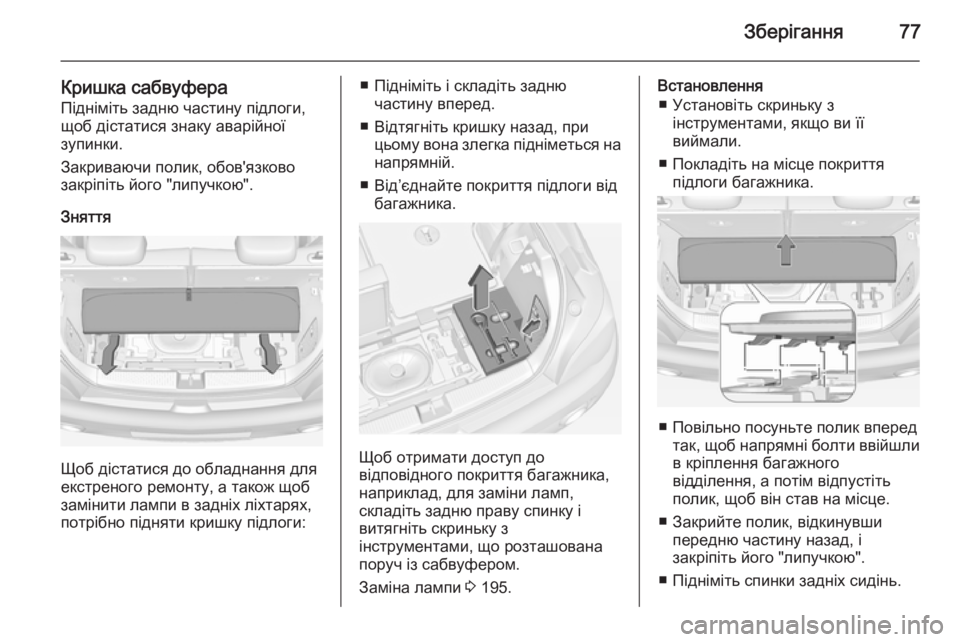

Зберігання77
Кришка сабвуфераПідніміть задню частину підлоги,
щоб дістатися знаку аварійної
зупинки.
Закриваючи полик, обов'язково
закріпіть його "липучкою".
Зняття
Щоб дістатися до обладнання для
екстреного ремонту, а також щоб
замінити лампи в задніх ліхтарях,
потрібно підняти кришку підлоги:
■ Підніміть і складіть задню частину вперед.
■ Відтягніть кришку назад, при цьому вона злегка підніметься на
напрямній.
■ Від’єднайте покриття підлоги від багажника.
Щоб отримати доступ до
відповідного покриття багажника,
наприклад, для заміни ламп,
складіть задню праву спинку і
витягніть скриньку з
інструментами, що розташована
поруч із сабвуфером.
Заміна лампи 3 195.
Встановлення
■ Установіть скриньку з інструментами, якщо ви її
виймали.
■ Покладіть на місце покриття підлоги багажника.
■ Повільно посуньте полик впередтак, щоб напрямні болти ввійшлив кріплення багажного
відділення, а потім відпустіть
полик, щоб він став на місце.
■ Закрийте полик, відкинувши передню частину назад, і
закріпіть його "липучкою".
■ Підніміть спинки задніх сидінь.

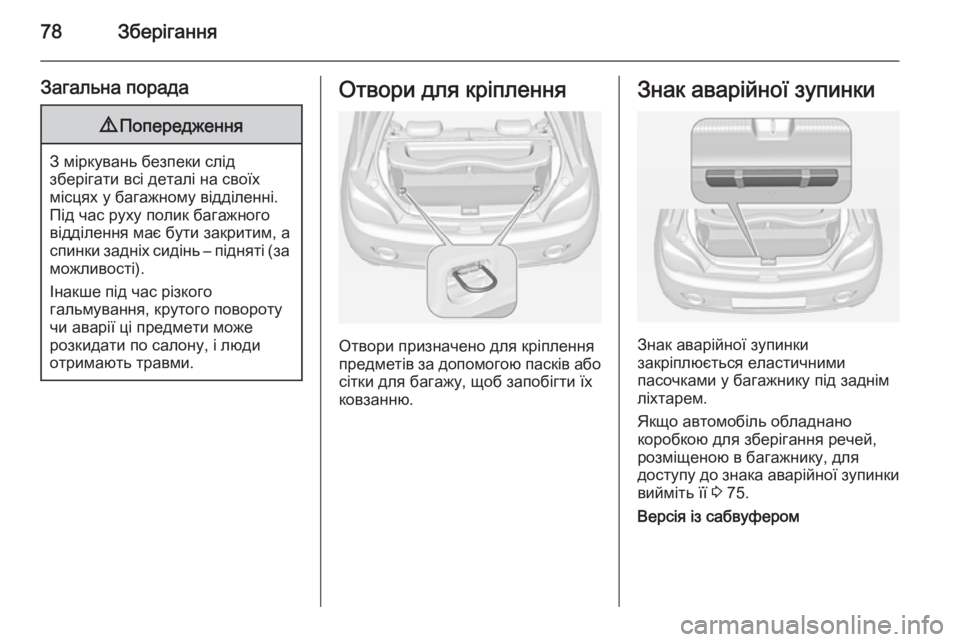

Page 80 of 265

78Зберігання
Загальна порада9Попередження
З міркувань безпеки слід
зберігати всі деталі на своїх
місцях у багажному відділенні.
Під час руху полик багажного
відділення має бути закритим, а
спинки задніх сидінь – підняті (за можливості).
Інакше під час різкого
гальмування, крутого повороту
чи аварії ці предмети може
розкидати по салону, і люди
отримають травми.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Знак аварійної зупинки
Знак аварійної зупинки
закріплюється еластичними
пасочками у багажнику під заднім
ліхтарем.
Якщо автомобіль обладнано
коробкою для зберігання речей,
розміщеною в багажнику, для
доступу до знака аварійної зупинки вийміть її 3 75.
Версія із сабвуфером
