OPEL ADAM 2015 Īpašnieka rokasgrāmata (in Latvian)

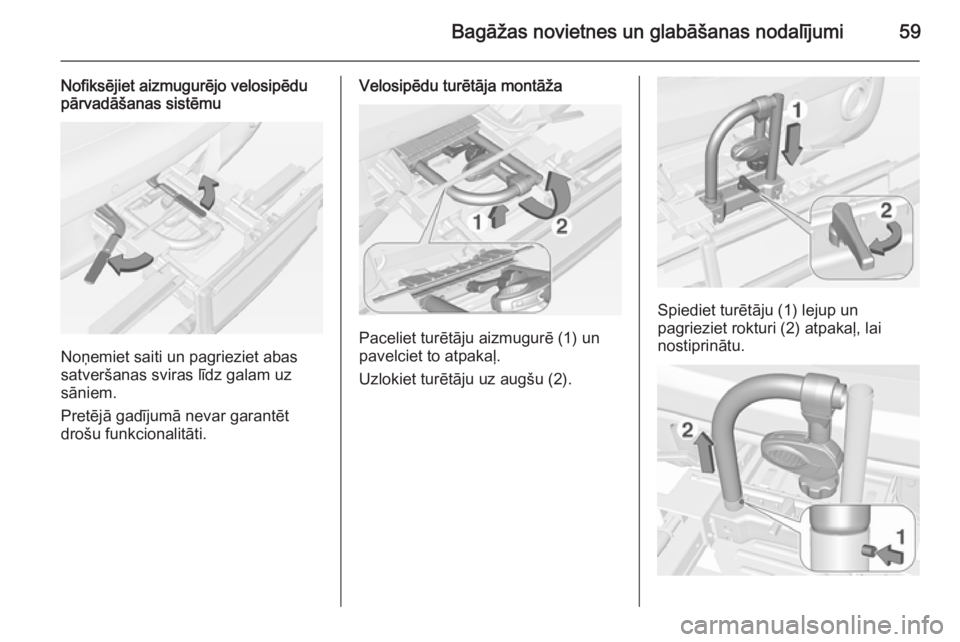

Bagāžas novietnes un glabāšanas nodalījumi59
Nofiksējiet aizmugurējo velosipēdu
pārvadāšanas sistēmu
Noņemiet saiti un pagrieziet abas
satveršanas sviras līdz galam uz
sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē (1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu (2).
Spiediet turētāju (1) lejup un
pagrieziet rokturi (2) atpakaļ, lai
nostiprinātu.

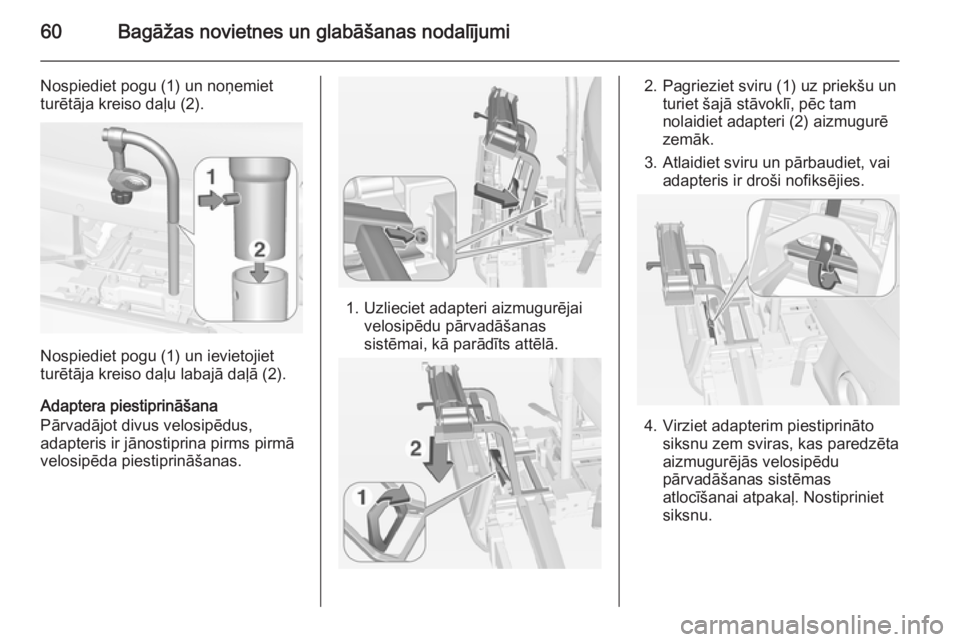

60Bagāžas novietnes un glabāšanas nodalījumi
Nospiediet pogu (1) un noņemiet
turētāja kreiso daļu (2).
Nospiediet pogu (1) un ievietojiet
turētāja kreiso daļu labajā daļā (2).
Adaptera piestiprināšana
Pārvadājot divus velosipēdus,
adapteris ir jānostiprina pirms pirmā
velosipēda piestiprināšanas.
1. Uzlieciet adapteri aizmugurējai velosipēdu pārvadāšanas
sistēmai, kā parādīts attēlā.
2. Pagrieziet sviru (1) uz priekšu un turiet šajā stāvoklī, pēc tam
nolaidiet adapteri (2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.
4. Virziet adapterim piestiprināto siksnu zem sviras, kas paredzēta
aizmugurējās velosipēdu
pārvadāšanas sistēmas
atlocīšanai atpakaļ. Nostipriniet
siksnu.

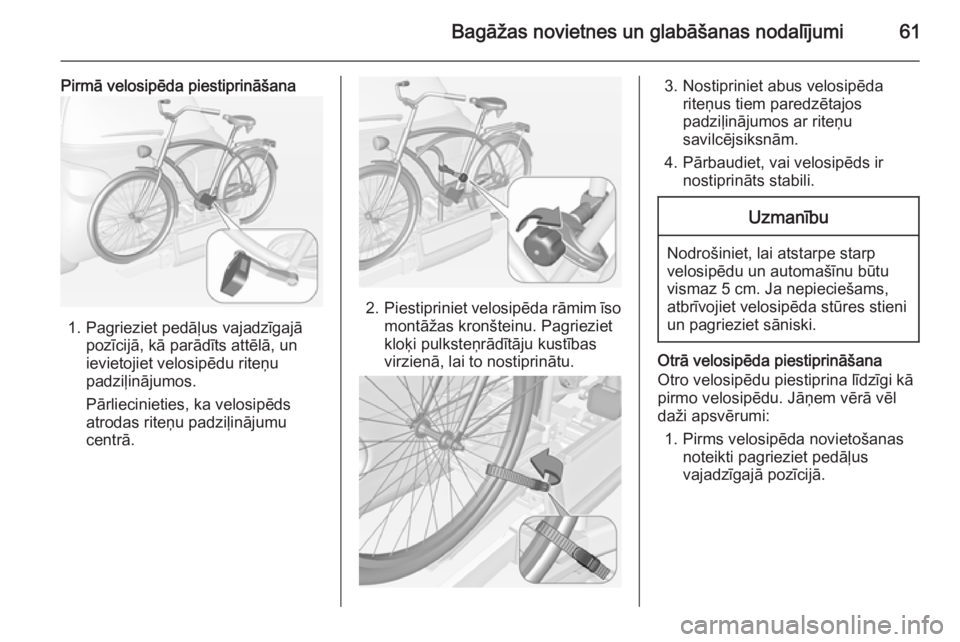

Bagāžas novietnes un glabāšanas nodalījumi61
Pirmā velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajāpozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu riteņu
padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet
kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajospadziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Otrā velosipēda piestiprināšana
Otro velosipēdu piestiprina līdzīgi kā
pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.

62Bagāžas novietnes un glabāšanas nodalījumi
2. Velosipēdi uz aizmugurējāsvelosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
3. Novietojiet aizmugurējo velosipēdu pret priekšējo
velosipēdu. Velosipēdu riteņu
rumbas nedrīkst saskarties.
4. Piestipriniet aizmugurējo velosipēdu ar garāko montāžas
kronšteinu un savilcējsiksnām, kā aprakstīts norādījumos par
priekšējo velosipēdu. Montāžas
kronšteini ir jānostiprina paralēli.5. Turklāt arī nostipriniet abus aizmugurējā velosipēda riteņus
tiem paredzētajos padziļinājumos
ar spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma zīmi, lai uzlabotu redzamību.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
■ Ja adapteris nav piestiprināts:Piespiediet sviru (1), lai to
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu (2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
■ Ja adapteris ir piestiprināts:
9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.

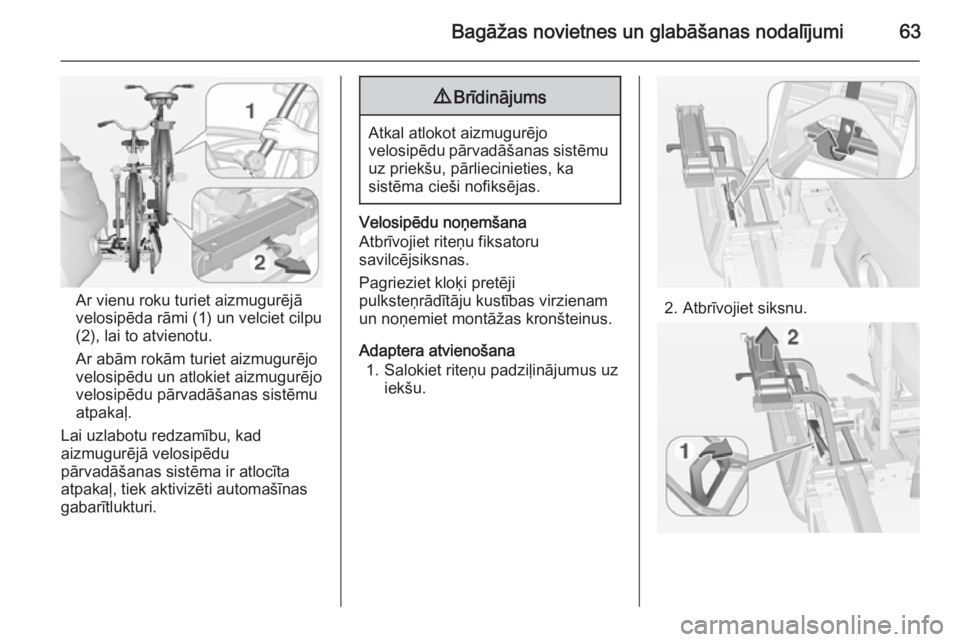

Bagāžas novietnes un glabāšanas nodalījumi63
Ar vienu roku turiet aizmugurējāvelosipēda rāmi (1) un velciet cilpu(2), lai to atvienotu.
Ar abām rokām turiet aizmugurējo
velosipēdu un atlokiet aizmugurējo
velosipēdu pārvadāšanas sistēmu
atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.
9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana 1. Salokiet riteņu padziļinājumus uz iekšu.
2. Atbrīvojiet siksnu.

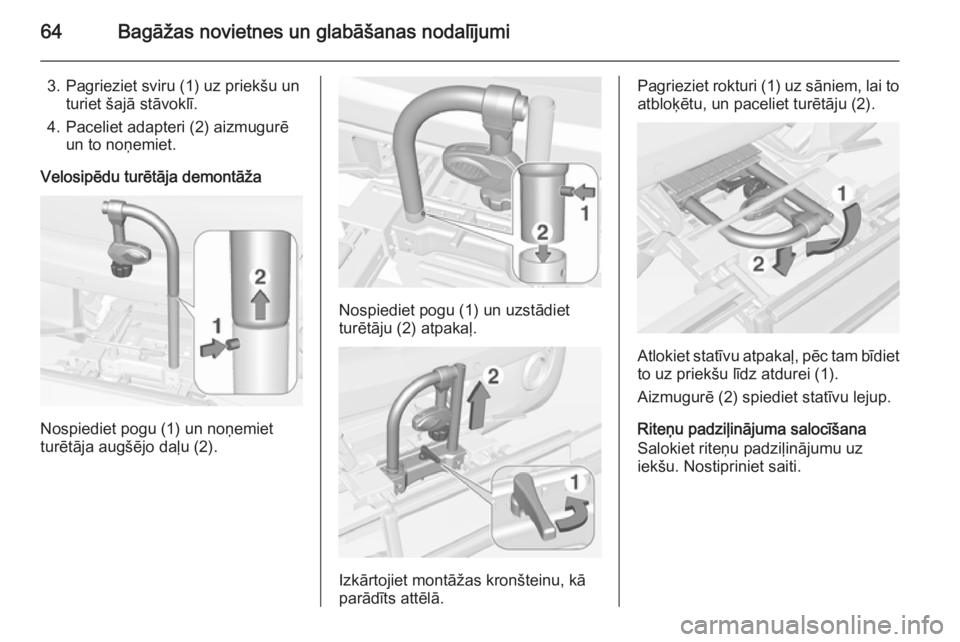

64Bagāžas novietnes un glabāšanas nodalījumi
3. Pagrieziet sviru (1) uz priekšu unturiet šajā stāvoklī.
4. Paceliet adapteri (2) aizmugurē un to noņemiet.
Velosipēdu turētāja demontāža
Nospiediet pogu (1) un noņemiet
turētāja augšējo daļu (2).
Nospiediet pogu (1) un uzstādiet
turētāju (2) atpakaļ.
Izkārtojiet montāžas kronšteinu, kā
parādīts attēlā.
Pagrieziet rokturi (1) uz sāniem, lai to
atbloķētu, un paceliet turētāju (2).
Atlokiet statīvu atpakaļ, pēc tam bīdiet
to uz priekšu līdz atdurei (1).
Aizmugurē (2) spiediet statīvu lejup.
Riteņu padziļinājuma salocīšana
Salokiet riteņu padziļinājumu uz
iekšu. Nostipriniet saiti.

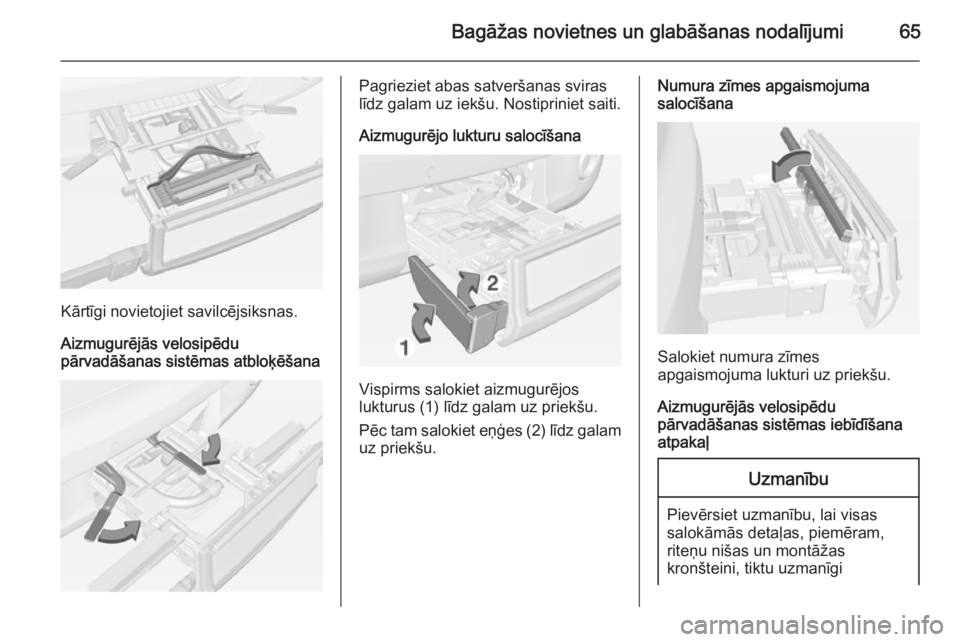

Bagāžas novietnes un glabāšanas nodalījumi65
Kārtīgi novietojiet savilcējsiksnas.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atbloķēšana
Pagrieziet abas satveršanas sviras
līdz galam uz iekšu. Nostipriniet saiti.
Aizmugurējo lukturu salocīšana
Vispirms salokiet aizmugurējos
lukturus (1) līdz galam uz priekšu.
Pēc tam salokiet eņģes (2) līdz galam uz priekšu.
Numura zīmes apgaismojuma
salocīšana
Salokiet numura zīmes
apgaismojuma lukturi uz priekšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļ
Uzmanību
Pievērsiet uzmanību, lai visas
salokāmās detaļas, piemēram,
riteņu nišas un montāžas
kronšteini, tiktu uzmanīgi

66Bagāžas novietnes un glabāšanas nodalījumisalocītas. Pretējā gadījumā varat
sabojāt aizmugurējo velosipēdu
pārvadāšanas sistēmu, kad
mēģināsiet to ievirzīt atpakaļ.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet sistēmu un iespiediet to
buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.
Bagāžas nodalījums
Aizmugurējā sēdekļa atzveltne ir
divdaļīga. Abas atzveltnes daļas var
nolocīt atsevišķi.
Bagāžas nodalījuma paplašināšana Vajadzības gadījumā noņemiet
bagāžas nodalījuma pārsegu.
Nospiediet fiksatoru un stumiet
galvas balstu uz leju.
Ievietojiet drošības jostas mēlīti sānu
turētājā, lai aizsargātu jostu pret
bojājumiem.

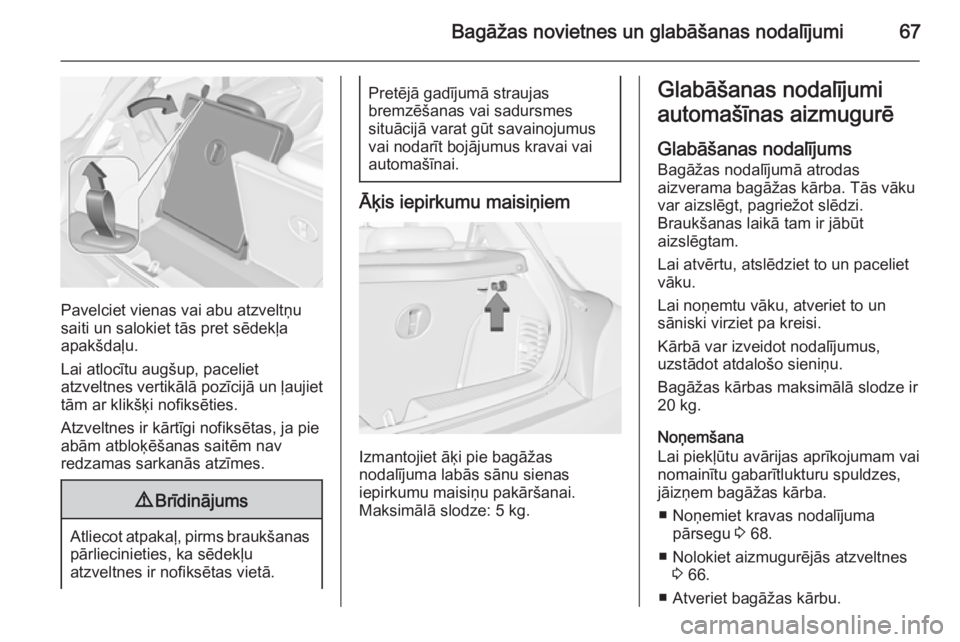

Bagāžas novietnes un glabāšanas nodalījumi67
Pavelciet vienas vai abu atzveltņu
saiti un salokiet tās pret sēdekļa
apakšdaļu.
Lai atlocītu augšup, paceliet
atzveltnes vertikālā pozīcijā un ļaujiet tām ar klikšķi nofiksēties.
Atzveltnes ir kārtīgi nofiksētas, ja pie
abām atbloķēšanas saitēm nav
redzamas sarkanās atzīmes.
9 Brīdinājums
Atliecot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Āķis iepirkumu maisiņiem
Izmantojiet āķi pie bagāžas
nodalījuma labās sānu sienas
iepirkumu maisiņu pakāršanai.
Maksimālā slodze: 5 kg.
Glabāšanas nodalījumi
automašīnas aizmugurē
Glabāšanas nodalījums Bagāžas nodalījumā atrodas
aizverama bagāžas kārba. Tās vāku
var aizslēgt, pagriežot slēdzi.
Braukšanas laikā tam ir jābūt
aizslēgtam.
Lai atvērtu, atslēdziet to un paceliet
vāku.
Lai noņemtu vāku, atveriet to un
sāniski virziet pa kreisi.
Kārbā var izveidot nodalījumus,
uzstādot atdalošo sieniņu.
Bagāžas kārbas maksimālā slodze ir
20 kg.
Noņemšana
Lai piekļūtu avārijas aprīkojumam vai
nomainītu gabarītlukturu spuldzes, jāizņem bagāžas kārba.
■ Noņemiet kravas nodalījuma pārsegu 3 68.
■ Nolokiet aizmugurējās atzveltnes 3 66.
■ Atveriet bagāžas kārbu.

68Bagāžas novietnes un glabāšanas nodalījumi
■ Abās pusēs pagrieziet bloķēšanasāķus uz aizmuguri un iespiediet
kravas nostiprināšanas cilpas uz
leju padziļinājumos.
■ Paceliet bagāžas kārbu un novietojiet to uz nolocītajām
atzveltnēm.
■ Izceliet bagāžas kārbu no bagāžas nodalījuma.
Uzstādīšana ■ Novietojiet bagāžas kārbu uz nolocītajām atzveltnēm.
■ Ievietojiet bagāžas kārbu bagāžas nodalījumā.
■ Atveriet bagāžas kārbu.
■ Abās pusēs paceliet kravas nostiprināšanas cilpas uz augšu un
pagrieziet bloķēšanas āķus uz
priekšu, lai piestiprinātu kārbu pie
kravas nostiprināšanas cilpām.
■ Paceliet aizmugurējās atzveltnes un uzstādiet bagāžas nodalījuma
pārsegu.
■ Ievietojiet koferi ar riepu remonta komplektu vienā no bagāžas
kārbas kamerām.
■ Aizveriet un aizslēdziet pārsegu.
Bagāžas nodalījuma
pārsegs
Neglabājiet uz pārsega nekādus
priekšmetus.Atvēršana
Paceliet pārsegu aiz tā aizmugurējās
malas. Tas nofiksējas gandrīz
vertikālā pozīcijā. Var atvērt vēl
vairāk. Lai aizvērtu pārsegu,
pārvietojiet to lejup tālāk par
nofiksēšanās punktu.
