OPEL ADAM 2015 Instruksjonsbok

Seter og sikkerhetsutstyr49
ISOFIX størrelsesklasse og seteinnretningA - ISO/F3=forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3=bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2=bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1=bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

50Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐ kert som IL i tabellen.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen.
Baksetene har spor som gjør det let‐ tere å montere barnesikringsutstyret.
Åpne dekslene til sporene for å feste
barnesikringsutstyret.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 46.
Top-Tether
barnesikringsutstyr Bilen har to festeringer på baksidenav baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 46.

Oppbevaring og transport51Oppbevaring og
transportOppbevaringsrom ........................51
Bagasjerom .................................. 62
Takstativsystem ........................... 68
Informasjon om lasting ................. 68Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Den midtre hyllen kan tas ut.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Koppholderne sitter i konsollen mel‐
lom forsetene. De passer for kopper
med forskjellige størrelser.

52Oppbevaring og transport
Dørlommene i begge dørene er til‐
passet flasker.
Ytterligere kopp- og flaskeholdere fin‐
nes i sidepanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i opp‐
bevaringsrommet foran girspaken.
Trekk ut stroppen for å feste en kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen
foran girspaken, i dørlommene og i
sidepanelene ved baksetene.

Oppbevaring og transport53Sykkelstativ bakSykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan en sykkel festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste én sykkel
til på en adapter Transport av andre
gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 50 kg med påfestet adapter og 30 kg
uten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
det uttrekkbare stativet. Maksimal last
på adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.

54Oppbevaring og transport
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Fell ut nummerskiltlyset
Løft ut nummerskiltlyset, og fell det
bakover.
Fold ut baklysene
Sving hengslene til begge baklyktene så langt bakover som mulig.

Oppbevaring og transport55
Sving begge baklyktene så langt bak‐
over som mulig.
Fold ut hjulfordypningen
Fjern stroppen og fold ut hjulfordyp‐
ningen.
Låse det bakre sykkelstativet
Fjern stroppen, og drei begge klem‐
mehendlene sidelengs så langt som
mulig.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Montere sykkelstativet
Løft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet (2).

56Oppbevaring og transport
Skyv ned på stativet (1) og drei hen‐
delen (2) bakover for å feste den.
Trykk på knappen (1), og ta av
venstre del av stativet (2).
Trykk på knappen (1), og sett den
venstre delen av stativet i den høyre
delen (2).
Feste adapteren
Ved transport av to sykler må adapte‐ ren festes før den første sykkelen set‐ tes på.1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.

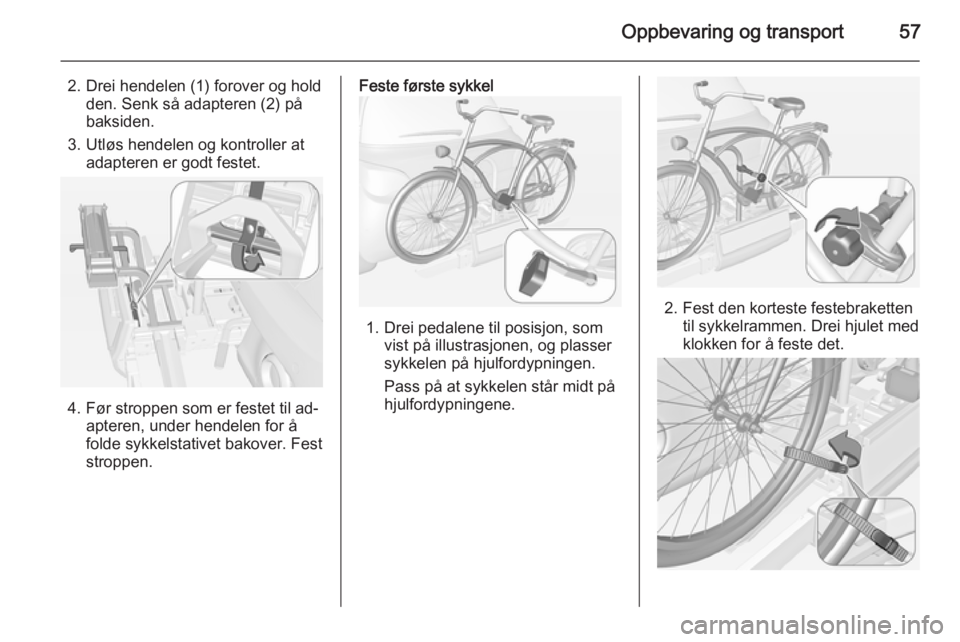

Oppbevaring og transport57
2. Drei hendelen (1) forover og holdden. Senk så adapteren (2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.
4. Før stroppen som er festet til ad‐apteren, under hendelen for å
folde sykkelstativet bakover. Fest
stroppen.
Feste første sykkel
1. Drei pedalene til posisjon, som vist på illustrasjonen, og plasser
sykkelen på hjulfordypningen.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.

58Oppbevaring og transport
3. Fest begge sykkelhjulfordypnin‐gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Feste sykkel nummer to
Ytterligere én sykkel festes på
samme måte som den første. Du må
ta hensyn til noen ytterligere trinn:
1. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.2. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
3. Juster den bakerste sykkelen et‐ ter den første. Hjulnavene på syk‐
lene må ikke berøre hverandre.
4. Fest den bakerste sykkelen med den lengste festebraketten og fe‐
stestroppene som beskrevet for
den forreste sykkelen. Festebra‐
kettene må festes parallelt.5. Fest også begge hjulene til den bakerste sykkelen i hjulutsparin‐
gene ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik
at du får tilgang til lasterommet.
