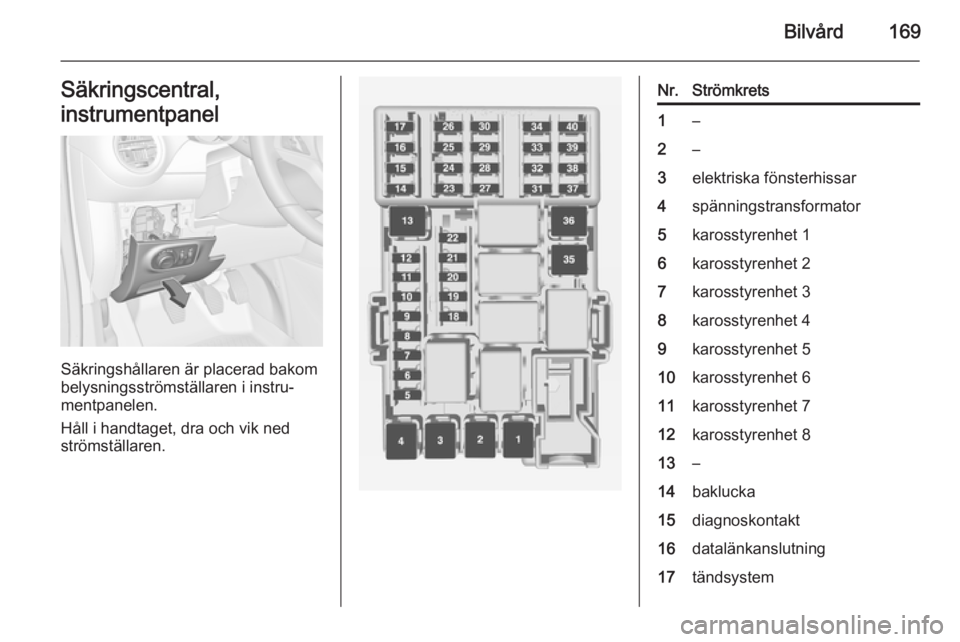

Bilvård169Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen.
Håll i handtaget, dra och vik ned
strömställaren.
Nr.Strömkrets1–2–3elektriska fönsterhissar4spänningstransformator5karosstyrenhet 16karosstyrenhet 27karosstyrenhet 38karosstyrenhet 49karosstyrenhet 510karosstyrenhet 611karosstyrenhet 712karosstyrenhet 813–14baklucka15diagnoskontakt16datalänkanslutning17tändsystem

170Bilvård
Nr.Strömkrets18luftkonditionering19ljudförstärkare20parkeringshjälp21bromsomkopplare22ljudsystem23display24–25–26instrumentpanel27sätesvärme, förare28–29–30instrumentpanel31signalhorn32sätesvärme, passagerare33rattvärme34–Nr.Strömkrets35–36–37bakre torkare38cigarettändare39–40–BilverktygVerktyg
Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan. I ver‐
sioner med förvaringslåda ska denna först tas bort 3 63.

Bilvård171

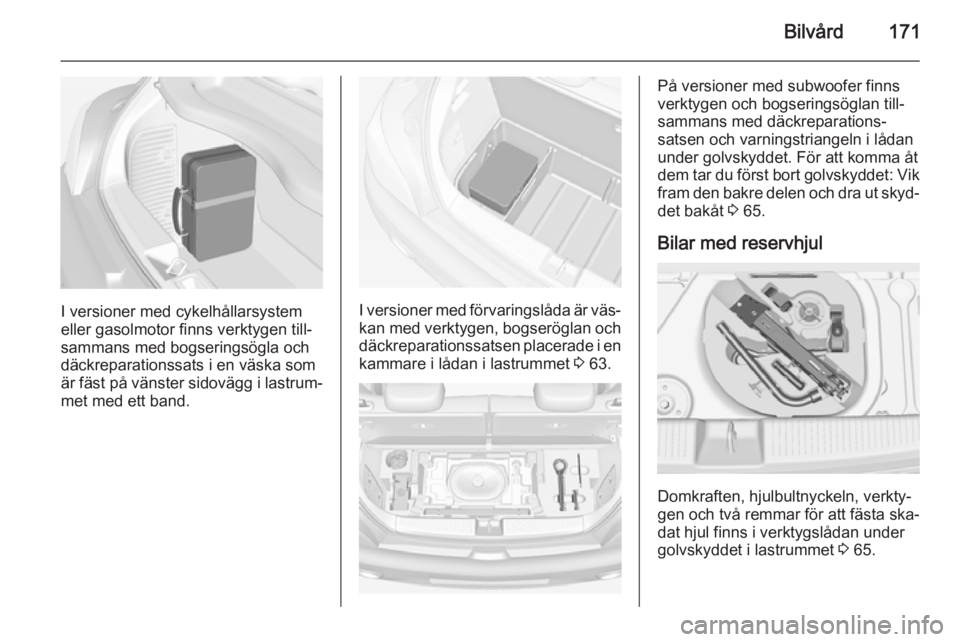

I versioner med cykelhållarsystem
eller gasolmotor finns verktygen till‐
sammans med bogseringsögla och
däckreparationssats i en väska som
är fäst på vänster sidovägg i lastrum‐
met med ett band.I versioner med förvaringslåda är väs‐ kan med verktygen, bogseröglan och
däckreparationssatsen placerade i en kammare i lådan i lastrummet 3 63.
På versioner med subwoofer finns
verktygen och bogseringsöglan till‐
sammans med däckreparations‐
satsen och varningstriangeln i lådan
under golvskyddet. För att komma åt
dem tar du först bort golvskyddet: Vik
fram den bakre delen och dra ut skyd‐ det bakåt 3 65.
Bilar med reservhjul
Domkraften, hjulbultnyckeln, verkty‐
gen och två remmar för att fästa ska‐
dat hjul finns i verktygslådan under
golvskyddet i lastrummet 3 65.

172BilvårdFälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 195/55 R 16 95 H195=däckets bredd, mm55=tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R=stomtyp: RadialRF=typ: RunFlat16=fälgdiameter, tum95=kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH=hastighetskodbokstav
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
Däck med föreskriven
rotationsriktning Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med ring‐ trycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 210.
Däck- och tryckinformationsetiketten
på höger dörram anger originaldäck‐ typ och tillhörande däcktryck.

Bilvård173

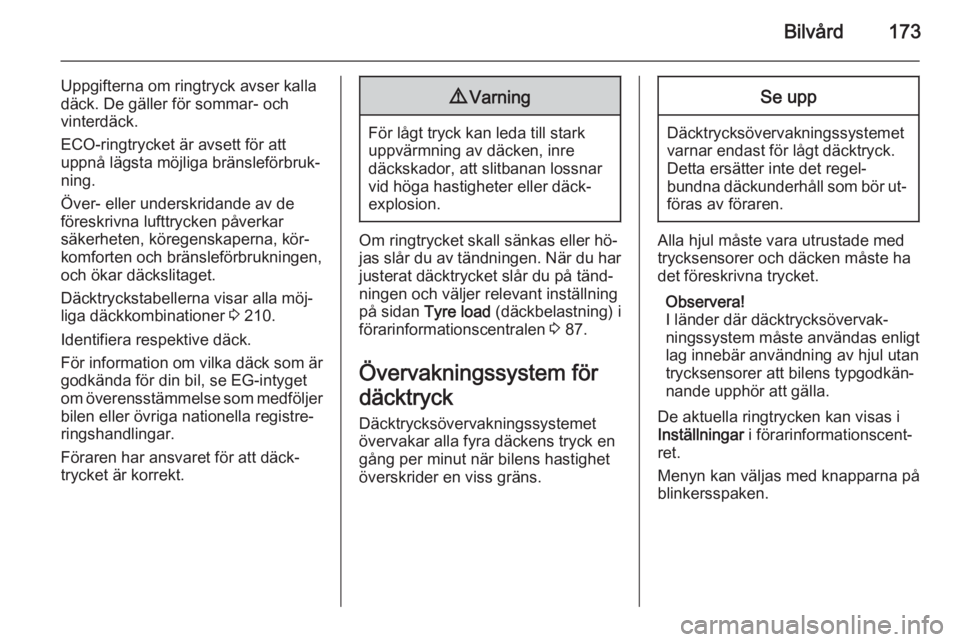

Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 210.
Identifiera respektive däck.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Tyre load (däckbelastning) i
förarinformationscentralen 3 87.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en gång per minut när bilens hastighet
överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas med knapparna på
blinkersspaken.

174Bilvård

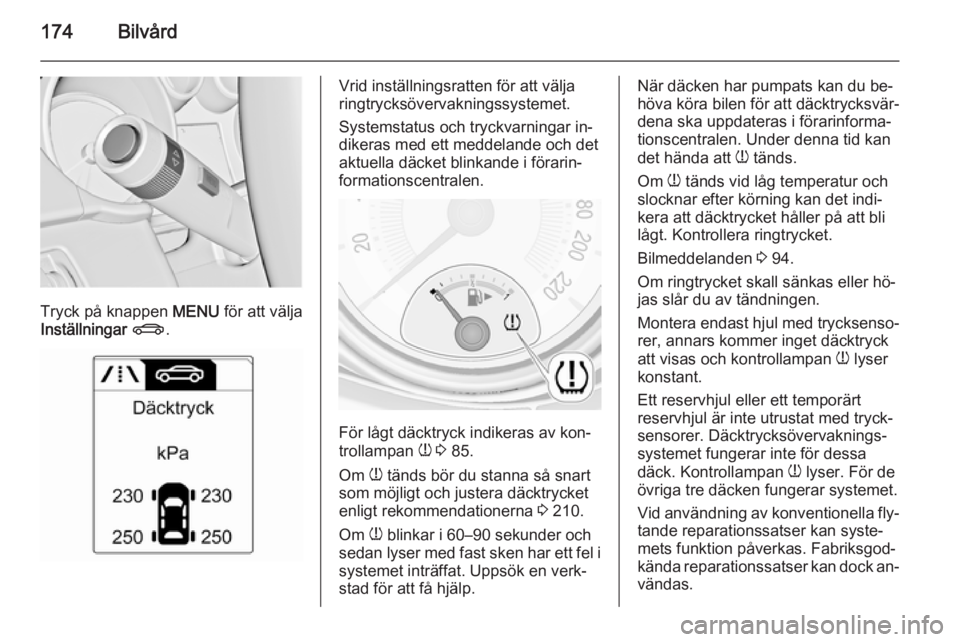

Tryck på knappen MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
För lågt däcktryck indikeras av kon‐
trollampan w 3 85.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 210.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 94.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.

Bilvård175
Externa radiosändare med hög effektkan störa kontrollsystemet för ring‐
tryck.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 210 och
välj motsvarande inställning i menyn Däckbelastning i förarinformations‐
centralen, Inställningar 3 87.
Välj:
■ Lätt för komforttryck upp till
3 personer.
■ Eko för Eko-tryck upp till
3 personer.
■ Max för full last.
TPMS-givarmatchningsprocess Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny däck-/hjul‐
position efter att däcken har roterats
eller efter att hela hjulparet har bytts
ut och om en eller flera TPMS-senso‐
rer har ersatts. TPMS-givarmatch‐
ningsprocessen bör också utföras sedan ett reservdäck har bytts ut mot
ett vanligt däck med TPMS-givare.
Felindikeringslampan och varnings‐
meddelandet eller koden ska släckas
vid nästa tändningscykel. Givarna
matchas mot däckens position med hjälp av ett TPMS-omlärningsverktyg, i följande ordning: vänster framdäck,
höger framdäck, vänster bakdäck och
höger bakdäck. Blinkerljuset vid den
aktuella aktiva positionen lyser tills
sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är två min‐
uter för att matcha det första däck/
hjulläget och fem minuter totalt för att matcha alla fyra däck/hjullägen. Om
det tar längre tid avbryts matchnings‐
processen och den måste startas om.
TPMS-givarmatchningsprocessen
består av:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.

176Bilvård
3. Använd MENU-knappen eller
blinkersspaken för att välja
Inställningar i förarinformations‐
centralen.
4. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
5. Tryck på knappen SET/CLR för
att starta givarmatchningsproces‐
sen. Ett meddelande visas där du
får bekräfta att processen ska
startas.
6. Bekräfta valet genom att trycka på
knappen SET/CLR igen. Signal‐
hornet ljuder två gånger för att be‐
kräfta att mottagaren är i omlär‐
ningsläge.
7. Börja med vänster framdäck.
8. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan två gånger på knappen för att aktiver TPMS-
givaren. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med det här
däck- och hjulläget.
9. Fortsätt till höger framdäck och upprepa processen i steg 8.10. Fortsätt till höger bakdäck och upprepa processen i steg 8.
11. Fortsätt till vänster bakdäck och upprepa processen i steg 8.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakdäck och att TPMS-match‐
ningsprocessen inte längre är ak‐
tiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det vala trycket3 87.
Temperaturförhållanden Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket.
Det ringtrycksvärde som visas i för‐
arinformationscentret visar det fak‐ tiska ringtrycket. Därför är det viktigt
att kontrollera ringtrycket med kalla
däck.Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.

Bilvård177

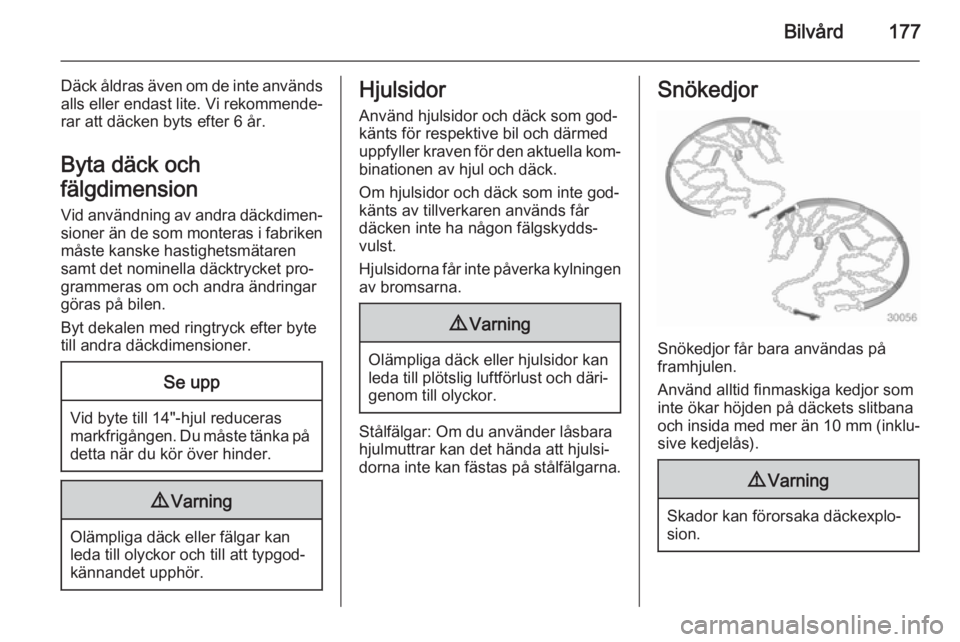

Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck och
fälgdimension
Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken måste kanske hastighetsmätarensamt det nominella däcktrycket pro‐
grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.Se upp
Vid byte till 14"-hjul reduceras
markfrigången. Du måste tänka på detta när du kör över hinder.
9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Stålfälgar: Om du använder låsbara
hjulmuttrar kan det hända att hjulsi‐
dorna inte kan fästas på stålfälgarna.
Snökedjor
Snökedjor får bara användas på
framhjulen.
Använd alltid finmaskiga kedjor som inte ökar höjden på däckets slitbana
och insida med mer än 10 mm (inklu‐
sive kedjelås).
9 Varning
Skador kan förorsaka däckexplo‐
sion.

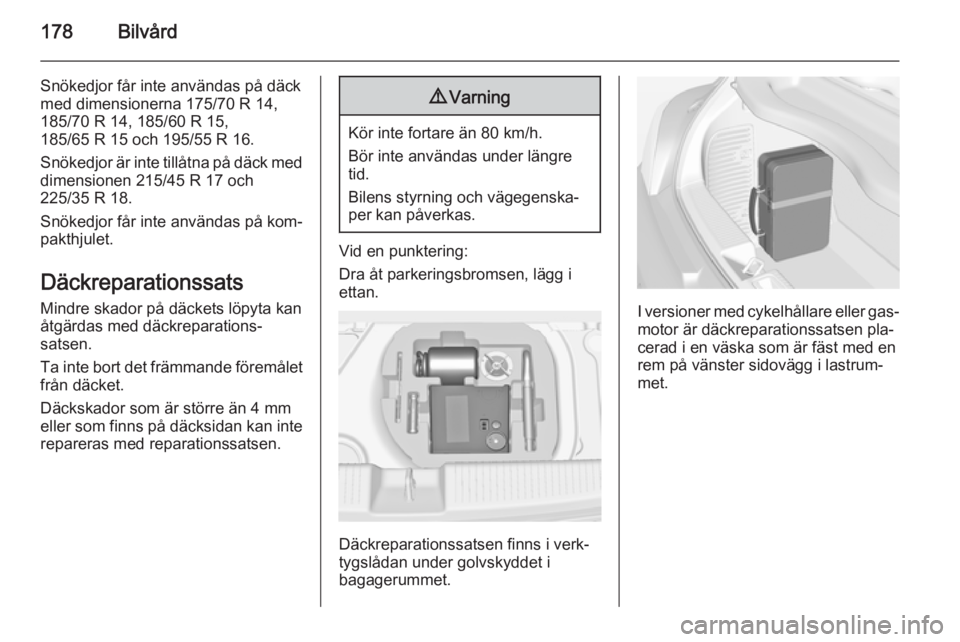

178Bilvård
Snökedjor får inte användas på däck
med dimensionerna 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 och 195/55 R 16.
Snökedjor är inte tillåtna på däck med
dimensionen 215/45 R 17 och
225/35 R 18.
Snökedjor får inte användas på kom‐
pakthjulet.
Däckreparationssats Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan.
Däckreparationssatsen finns i verk‐
tygslådan under golvskyddet i
bagagerummet.
I versioner med cykelhållare eller gas‐
motor är däckreparationssatsen pla‐
cerad i en väska som är fäst med en
rem på vänster sidovägg i lastrum‐
met.
