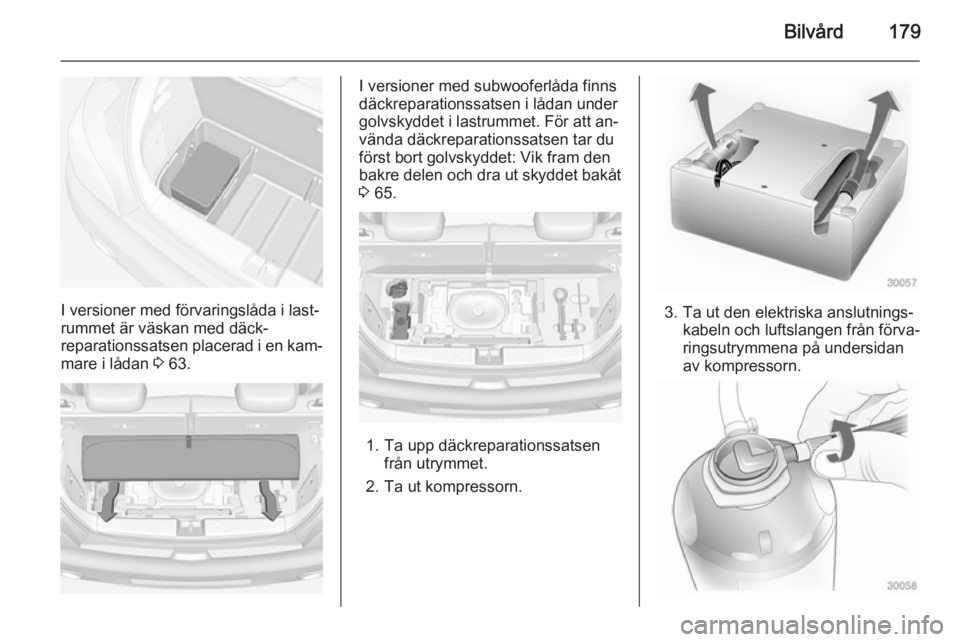

Bilvård179
I versioner med förvaringslåda i last‐
rummet är väskan med däck‐
reparationssatsen placerad i en kam‐
mare i lådan 3 63.
I versioner med subwooferlåda finns
däckreparationssatsen i lådan under
golvskyddet i lastrummet. För att an‐
vända däckreparationssatsen tar du
först bort golvskyddet: Vik fram den
bakre delen och dra ut skyddet bakåt
3 65.
1. Ta upp däckreparationssatsen
från utrymmet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.

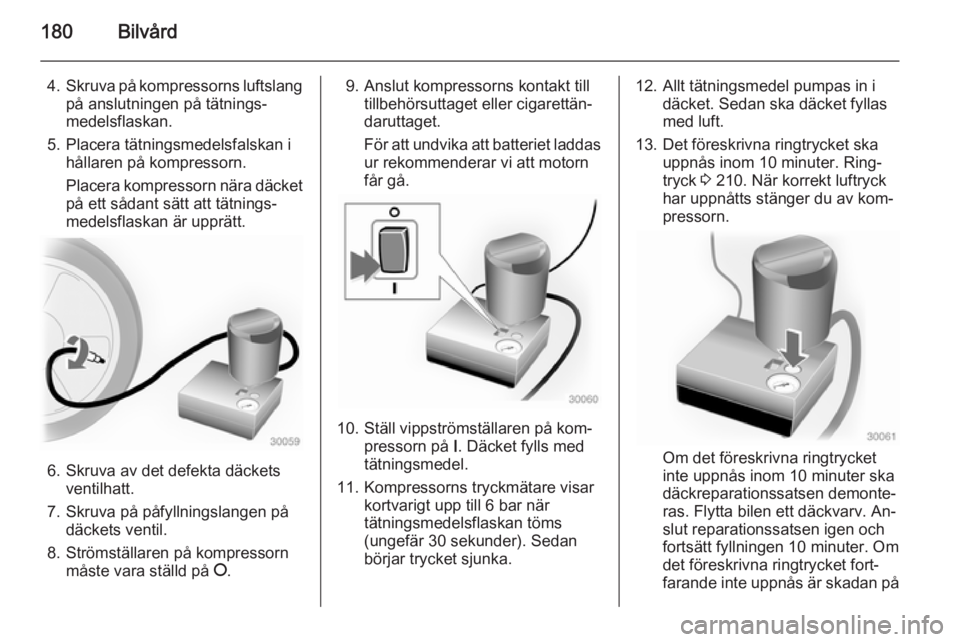

180Bilvård
4.Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till
tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.
10. Ställ vippströmställaren på kom‐ pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 210. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på

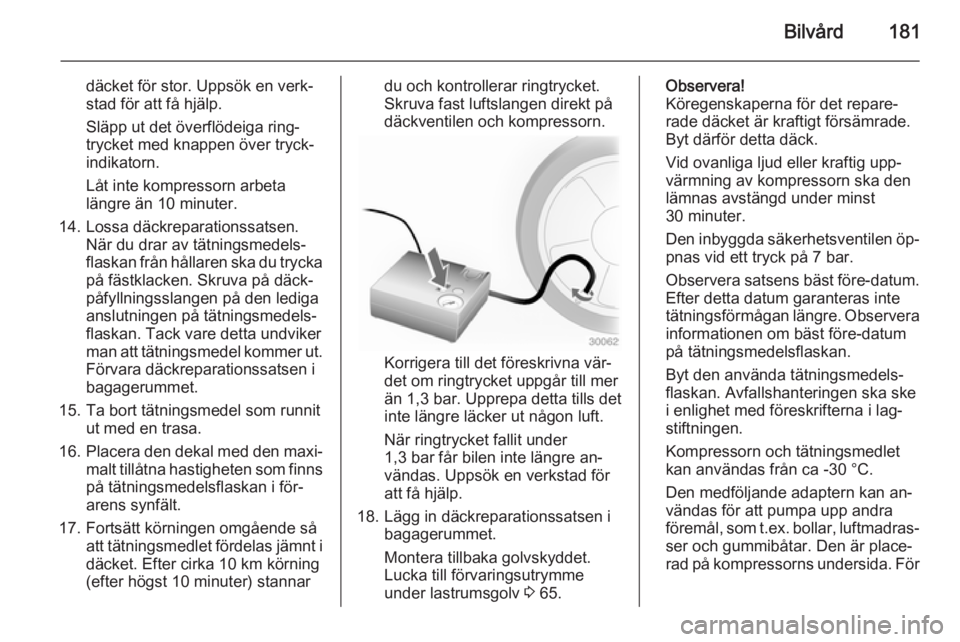

Bilvård181
däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödeiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut. Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter cirka 10 km körning
(efter högst 10 minuter) stannardu och kontrollerar ringtrycket.
Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Montera tillbaka golvskyddet.
Lucka till förvaringsutrymme
under lastrumsgolv 3 65.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För

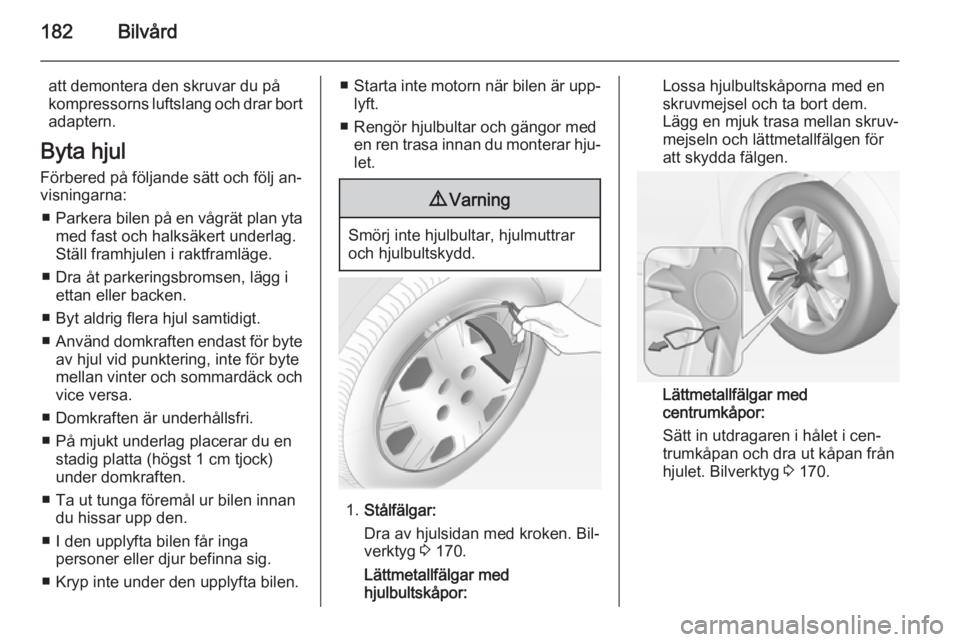

182Bilvård
att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.
Byta hjul Förbered på följande sätt och följ an‐
visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och
vice versa.
■ Domkraften är underhållsfri.
■ På mjukt underlag placerar du en stadig platta (högst 1 cm tjock)
under domkraften.
■ Ta ut tunga föremål ur bilen innan du hissar upp den.
■ I den upplyfta bilen får inga personer eller djur befinna sig.
■ Kryp inte under den upplyfta bilen.■ Starta inte motorn när bilen är upp‐
lyft.
■ Rengör hjulbultar och gängor med en ren trasa innan du monterar hju‐let.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Stålfälgar:
Dra av hjulsidan med kroken. Bil‐
verktyg 3 170.
Lättmetallfälgar med
hjulbultskåpor:
Lossa hjulbultskåporna med en
skruvmejsel och ta bort dem.
Lägg en mjuk trasa mellan skruv‐
mejseln och lättmetallfälgen för
att skydda fälgen.
Lättmetallfälgar med
centrumkåpor:
Sätt in utdragaren i hålet i cen‐
trumkåpan och dra ut kåpan från
hjulet. Bilverktyg 3 170.

Bilvård183

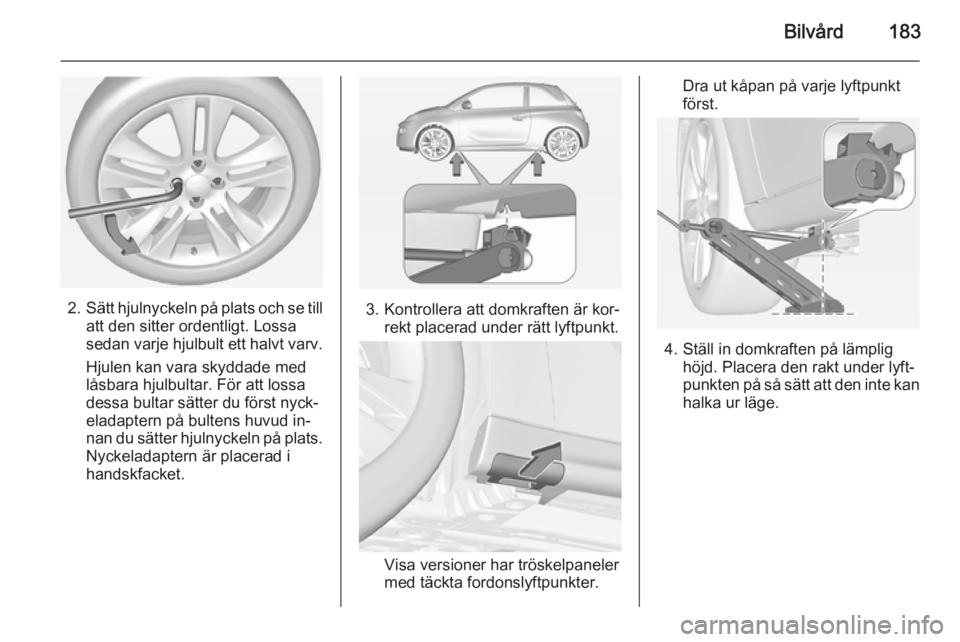

2.Sätt hjulnyckeln på plats och se till
att den sitter ordentligt. Lossa
sedan varje hjulbult ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulbultar. För att lossa
dessa bultar sätter du först nyck‐
eladaptern på bultens huvud in‐
nan du sätter hjulnyckeln på plats. Nyckeladaptern är placerad i
handskfacket.3. Kontrollera att domkraften är kor‐ rekt placerad under rätt lyftpunkt.
Visa versioner har tröskelpanelermed täckta fordonslyftpunkter.
Dra ut kåpan på varje lyftpunkt
först.
4. Ställ in domkraften på lämplig höjd. Placera den rakt under lyft‐
punkten på så sätt att den inte kan
halka ur läge.

184Bilvård

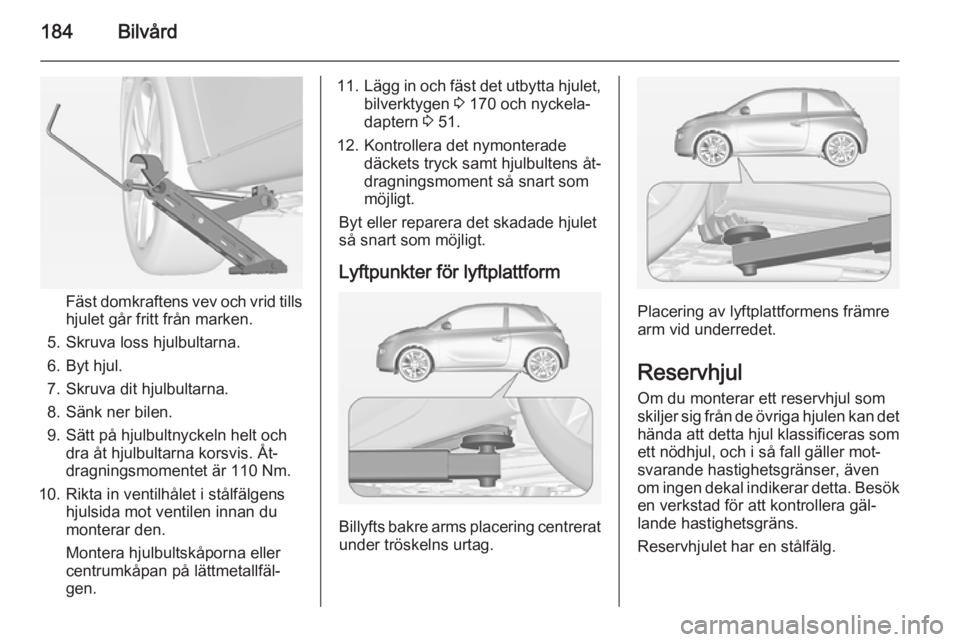

Fäst domkraftens vev och vrid tills
hjulet går fritt från marken.
5. Skruva loss hjulbultarna.
6. Byt hjul.
7. Skruva dit hjulbultarna.
8. Sänk ner bilen.
9. Sätt på hjulbultnyckeln helt och dra åt hjulbultarna korsvis. Åt‐
dragningsmomentet är 110 Nm.
10. Rikta in ventilhålet i stålfälgens hjulsida mot ventilen innan du
monterar den.
Montera hjulbultskåporna eller
centrumkåpan på lättmetallfäl‐
gen.
11. Lägg in och fäst det utbytta hjulet,
bilverktygen 3 170 och nyckela‐
daptern 3 51.
12. Kontrollera det nymonterade däckets tryck samt hjulbultens åt‐
dragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.
Lyftpunkter för lyftplattform
Billyfts bakre arms placering centrerat under tröskelns urtag.
Placering av lyftplattformens främre
arm vid underredet.
Reservhjul Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det
hända att detta hjul klassificeras som ett nödhjul, och i så fall gäller mot‐svarande hastighetsgränser, även
om ingen dekal indikerar detta. Besök
en verkstad för att kontrollera gäl‐
lande hastighetsgräns.
Reservhjulet har en stålfälg.

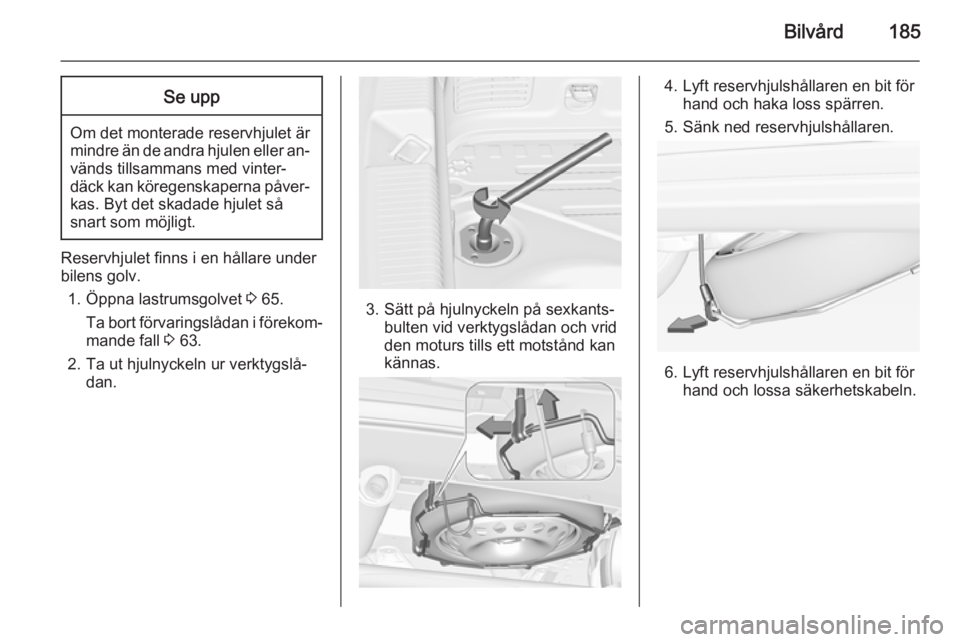

Bilvård185Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller an‐ vänds tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet finns i en hållare under
bilens golv.
1. Öppna lastrumsgolvet 3 65.
Ta bort förvaringslådan i förekom‐
mande fall 3 63.
2. Ta ut hjulnyckeln ur verktygslå‐ dan.
3. Sätt på hjulnyckeln på sexkants‐ bulten vid verktygslådan och vrid
den moturs tills ett motstånd kan
kännas.
4. Lyft reservhjulshållaren en bit för hand och haka loss spärren.
5. Sänk ned reservhjulshållaren.
6. Lyft reservhjulshållaren en bit för hand och lossa säkerhetskabeln.

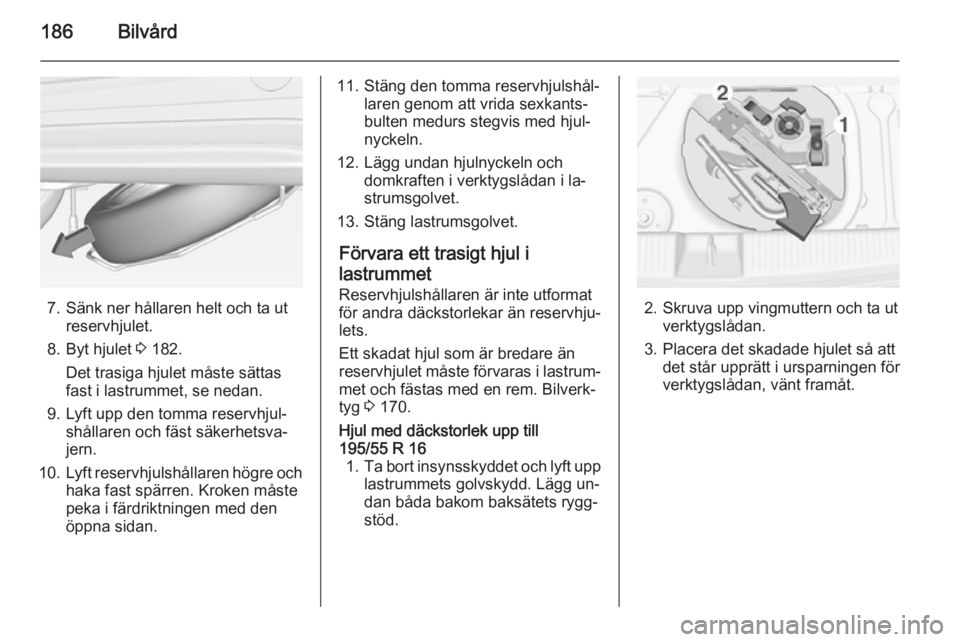

186Bilvård
7. Sänk ner hållaren helt och ta utreservhjulet.
8. Byt hjulet 3 182.
Det trasiga hjulet måste sättas
fast i lastrummet, se nedan.
9. Lyft upp den tomma reservhjul‐ shållaren och fäst säkerhetsva‐
jern.
10. Lyft reservhjulshållaren högre och
haka fast spärren. Kroken måste
peka i färdriktningen med den
öppna sidan.
11. Stäng den tomma reservhjulshål‐ laren genom att vrida sexkants‐
bulten medurs stegvis med hjul‐
nyckeln.
12. Lägg undan hjulnyckeln och domkraften i verktygslådan i la‐
strumsgolvet.
13. Stäng lastrumsgolvet.
Förvara ett trasigt hjul ilastrummet Reservhjulshållaren är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Ett skadat hjul som är bredare än reservhjulet måste förvaras i lastrum‐
met och fästas med en rem. Bilverk‐
tyg 3 170.Hjul med däckstorlek upp till
195/55 R 16 1. Ta bort insynsskyddet och lyft upp
lastrummets golvskydd. Lägg un‐
dan båda bakom baksätets rygg‐
stöd.
2. Skruva upp vingmuttern och ta ut verktygslådan.
3. Placera det skadade hjulet så att det står upprätt i ursparningen för
verktygslådan, vänt framåt.

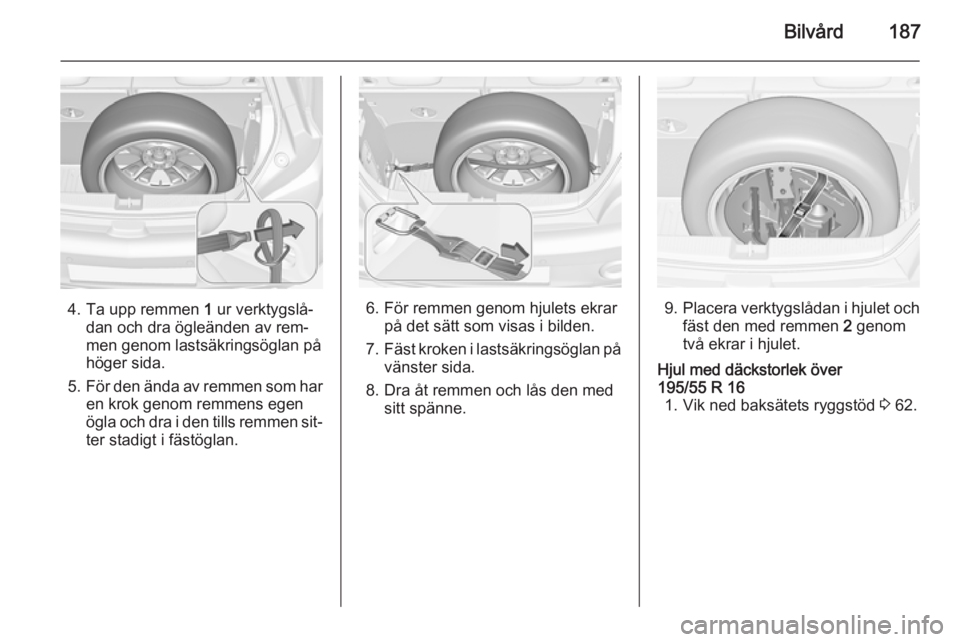

Bilvård187
4. Ta upp remmen 1 ur verktygslå‐
dan och dra ögleänden av rem‐
men genom lastsäkringsöglan på höger sida.
5. För den ända av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen sit‐
ter stadigt i fästöglan.6. För remmen genom hjulets ekrar på det sätt som visas i bilden.
7. Fäst kroken i lastsäkringsöglan på
vänster sida.
8. Dra åt remmen och lås den med sitt spänne.9.Placera verktygslådan i hjulet och
fäst den med remmen 2 genom
två ekrar i hjulet.
Hjul med däckstorlek över
195/55 R 16 1. Vik ned baksätets ryggstöd 3 62.

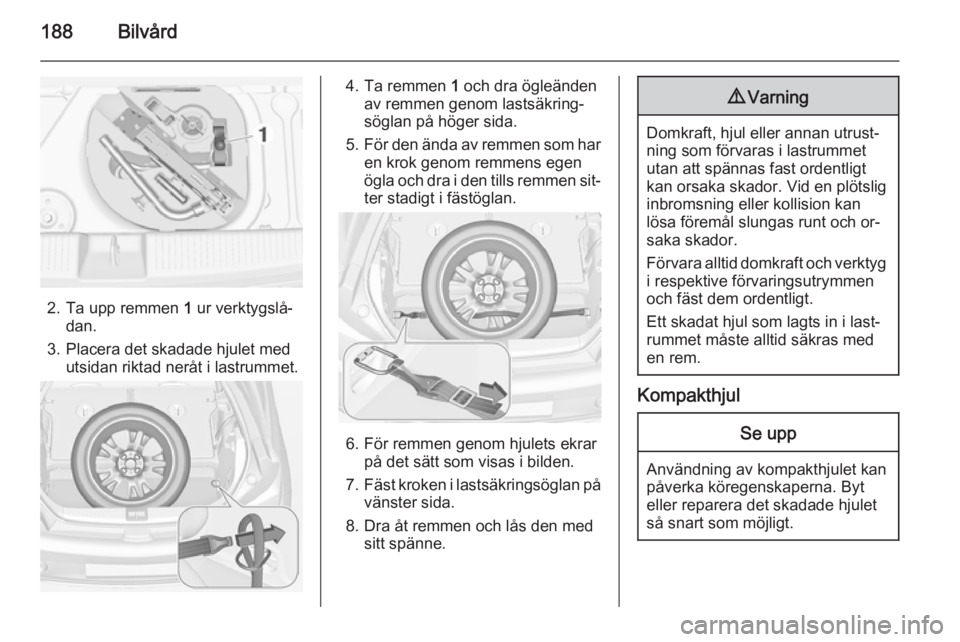

188Bilvård
2. Ta upp remmen 1 ur verktygslå‐
dan.
3. Placera det skadade hjulet med utsidan riktad neråt i lastrummet.
4. Ta remmen 1 och dra ögleänden
av remmen genom lastsäkring‐
söglan på höger sida.
5. För den ända av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen sit‐
ter stadigt i fästöglan.
6. För remmen genom hjulets ekrar på det sätt som visas i bilden.
7. Fäst kroken i lastsäkringsöglan på
vänster sida.
8. Dra åt remmen och lås den med sitt spänne.
9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och or‐
saka skador.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Ett skadat hjul som lagts in i last‐
rummet måste alltid säkras med
en rem.
Kompakthjul
Se upp
Användning av kompakthjulet kan
påverka köregenskaperna. Byt
eller reparera det skadade hjulet
så snart som möjligt.
