OPEL ADAM 2015 Omaniku käsiraamat (in Estonian)

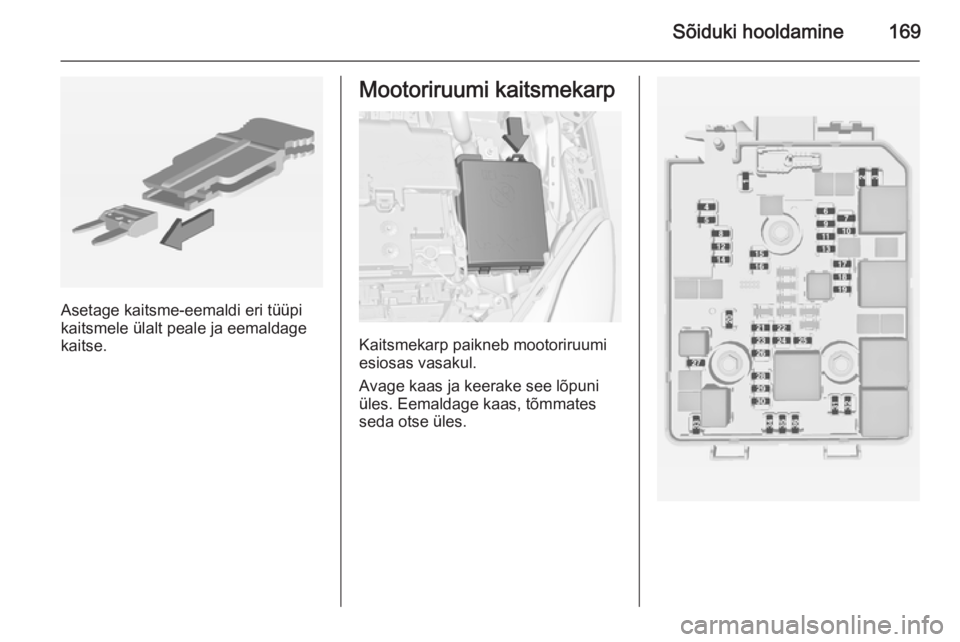

Sõiduki hooldamine169
Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt peale ja eemaldage
kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

170Sõiduki hooldamine
NrAhel1–2välispeegli lüliti3kere juhtmoodul4kokkupandav katuseluuk, kere
juhtmoodul5Blokeerumisvastane pidurisüs‐
teem (ABS)6vasakpoolne päevasõidutuli7–8kere juhtmoodul9sõiduki aku andur10esilaterna valgusvihu kõrguse
seadmine, TPMS, kokkupandav
katuseluuk11tagumine klaasipuhasti12akende kuivatamine13parempoolne päevasõidutuli14peegli kuivatamine15–NrAhel16kere juhtmoodul,
LPG-süsteem17sisepeegel18mootori juhtplokk19kütusepump20–21süütepool22–23sissepritsesüsteem24pesurisüsteem25valgustussüsteem26mootori juhtplokk27–28mootori juhtplokk29mootori juhtplokk30–31vasak esilatern32parem esilatern33mootori juhtplokkNrAhel34helisignaal35sidur36–

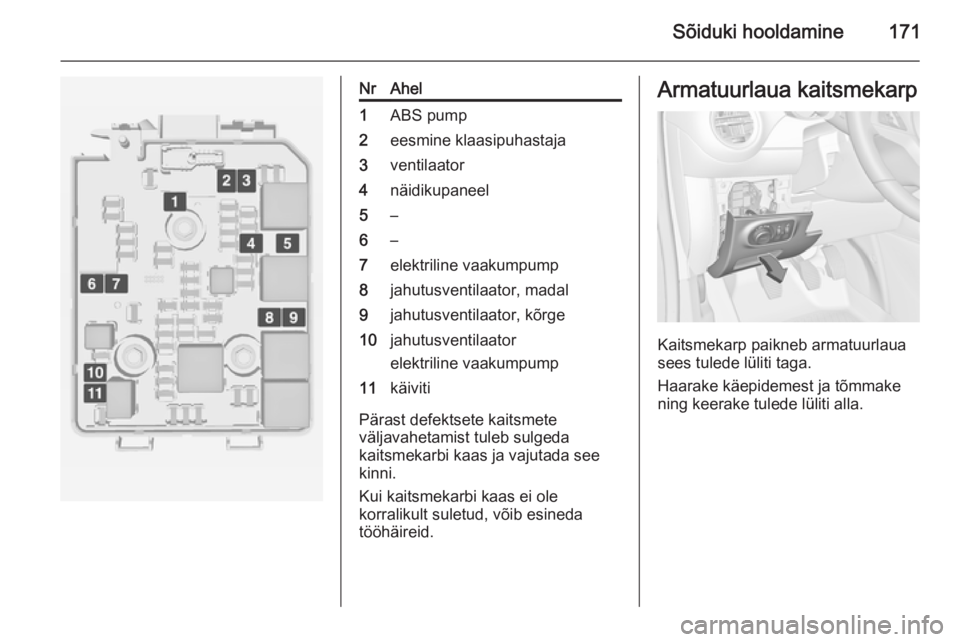

Sõiduki hooldamine171
NrAhel1ABS pump2eesmine klaasipuhastaja3ventilaator4näidikupaneel5–6–7elektriline vaakumpump8jahutusventilaator, madal9jahutusventilaator, kõrge10jahutusventilaator
elektriline vaakumpump11käiviti
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp paikneb armatuurlaua
sees tulede lüliti taga.
Haarake käepidemest ja tõmmake ning keerake tulede lüliti alla.

172Sõiduki hooldamine
NrAhel1–2–3elektriajamiga aknad4pingetrafo5kere juhtmoodul 16kere juhtmoodul 27kere juhtmoodul 38kere juhtmoodul 49kere juhtmoodul 510kere juhtmoodul 611kere juhtmoodul 712kere juhtmoodul 813–14tagaluuk15diagnostikapistik16andmelingi ühendus17süüdet18kliimaseadmesüsteem19helivõimendiNrAhel20parkimisabi21pidurilüliti22audiosüsteem23näidik24–25–26näidikupaneel27istmesoojendus, juhil28–29–30näidikupaneel31helisignaal32istmesoojendus, kaassõitjal33soojendusega rool34–35–36–37tagumine klaasipuhasti38sigaretisüütel

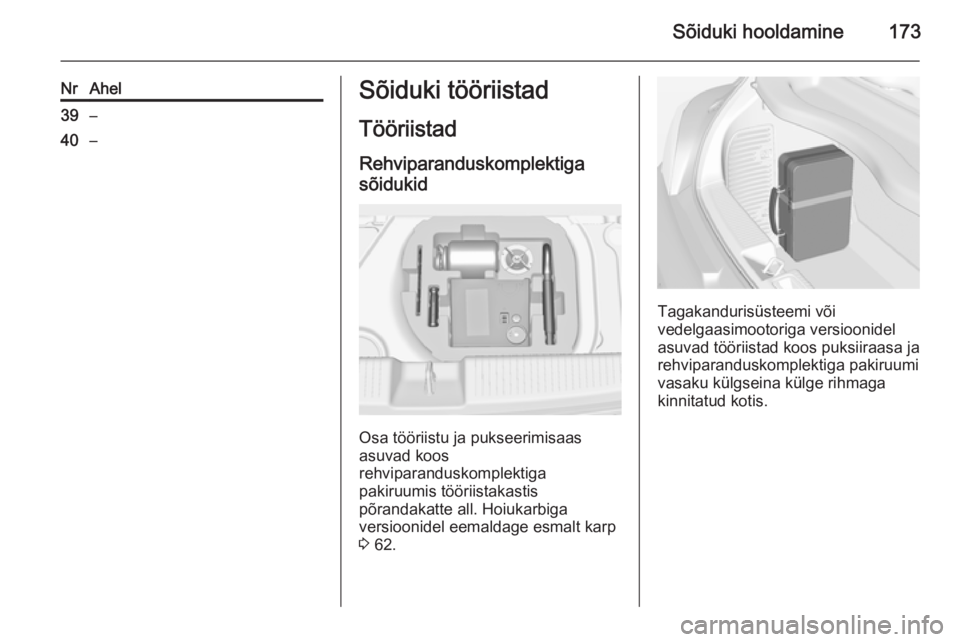

Sõiduki hooldamine173
NrAhel39–40–Sõiduki tööriistad
Tööriistad Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all. Hoiukarbiga
versioonidel eemaldage esmalt karp
3 62.
Tagakandurisüsteemi või
vedelgaasimootoriga versioonidel
asuvad tööriistad koos puksiiraasa ja
rehviparanduskomplektiga pakiruumi
vasaku külgseina külge rihmaga
kinnitatud kotis.

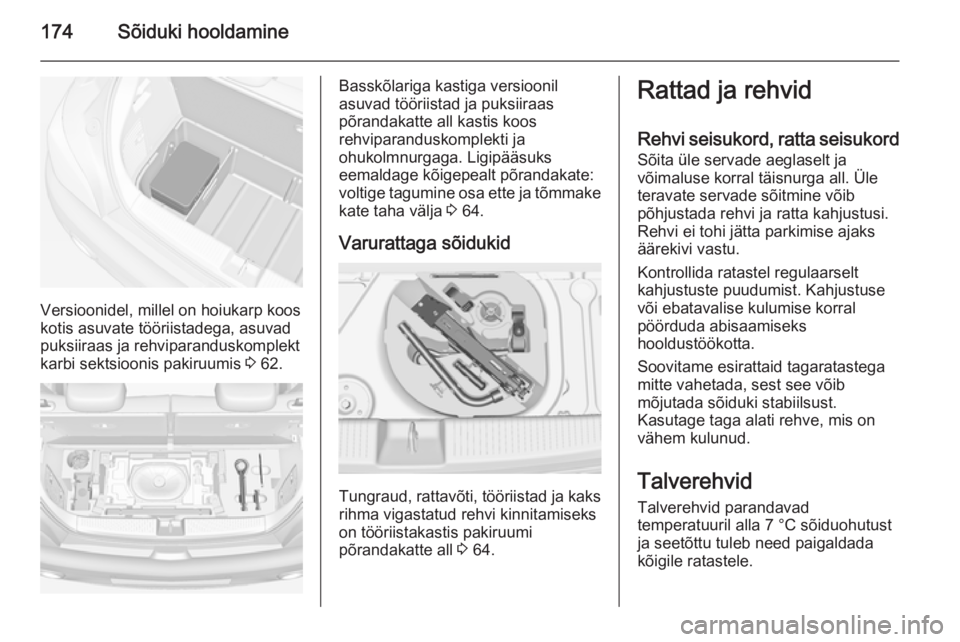

174Sõiduki hooldamine
Versioonidel, millel on hoiukarp koos
kotis asuvate tööriistadega, asuvad
puksiiraas ja rehviparanduskomplekt
karbi sektsioonis pakiruumis 3 62.
Basskõlariga kastiga versioonil
asuvad tööriistad ja puksiiraas
põrandakatte all kastis koos
rehviparanduskomplekti ja
ohukolmnurgaga. Ligipääsuks
eemaldage kõigepealt põrandakate:
voltige tagumine osa ette ja tõmmake kate taha välja 3 64.
Varurattaga sõidukid
Tungraud, rattavõti, tööriistad ja kaks
rihma vigastatud rehvi kinnitamiseks
on tööriistakastis pakiruumi
põrandakatte all 3 64.
Rattad ja rehvid
Rehvi seisukord, ratta seisukordSõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Talverehvid
Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust ja seetõttu tuleb need paigaldada
kõigile ratastele.

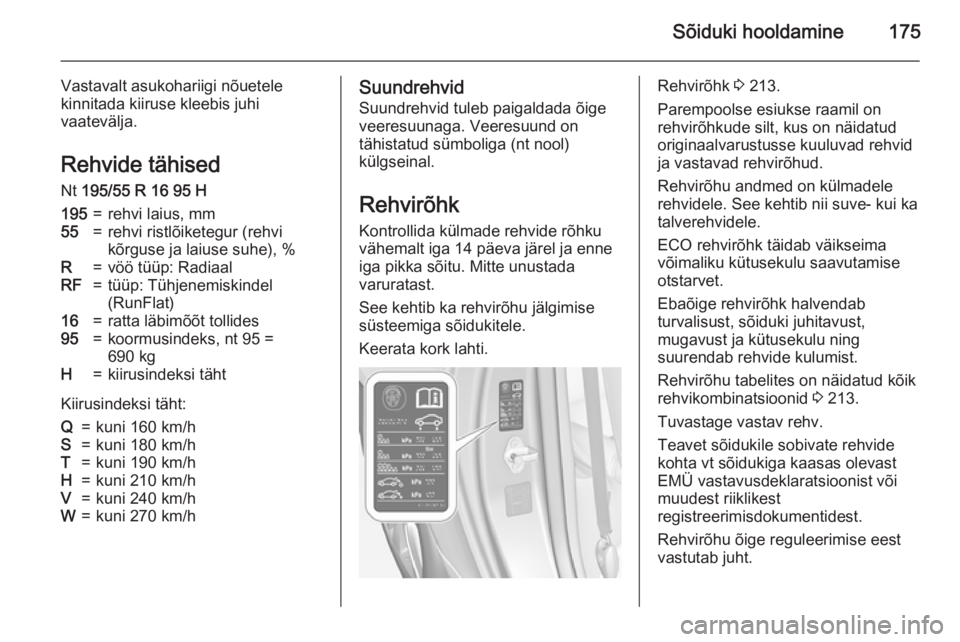

Sõiduki hooldamine175
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Rehvide tähised Nt 195/55 R 16 95 H195=rehvi laius, mm55=rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R=vöö tüüp: RadiaalRF=tüüp: Tühjenemiskindel
(RunFlat)16=ratta läbimõõt tollides95=koormusindeks, nt 95 =
690 kgH=kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/hSuundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
RehvirõhkKontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
See kehtib ka rehvirõhu jälgimise
süsteemiga sõidukitele.
Keerata kork lahti.Rehvirõhk 3 213.
Parempoolse esiukse raamil on
rehvirõhkude silt, kus on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise otstarvet.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhu tabelites on näidatud kõik
rehvikombinatsioonid 3 213.
Tuvastage vastav rehv.
Teavet sõidukile sobivate rehvide
kohta vt sõidukiga kaasas olevast
EMÜ vastavusdeklaratsioonist või
muudest riiklikest
registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.

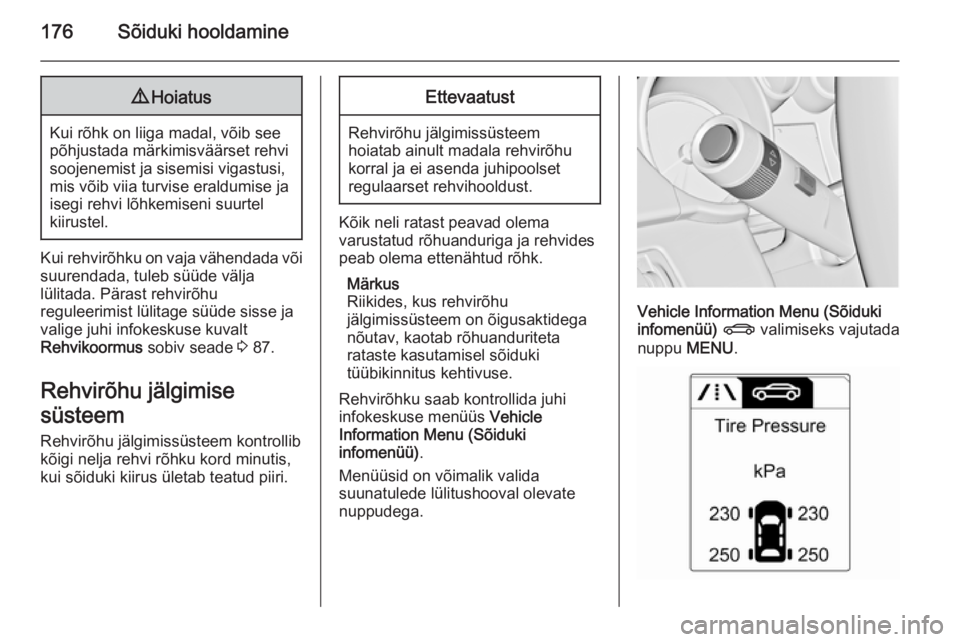

176Sõiduki hooldamine9Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse kuvalt
Rehvikoormus sobiv seade 3 87.
Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis,
kui sõiduki kiirus ületab teatud piiri.
Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse menüüs Vehicle
Information Menu (Sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate
nuppudega.
Vehicle Information Menu (Sõiduki
infomenüü) X valimiseks vajutada
nuppu MENU.

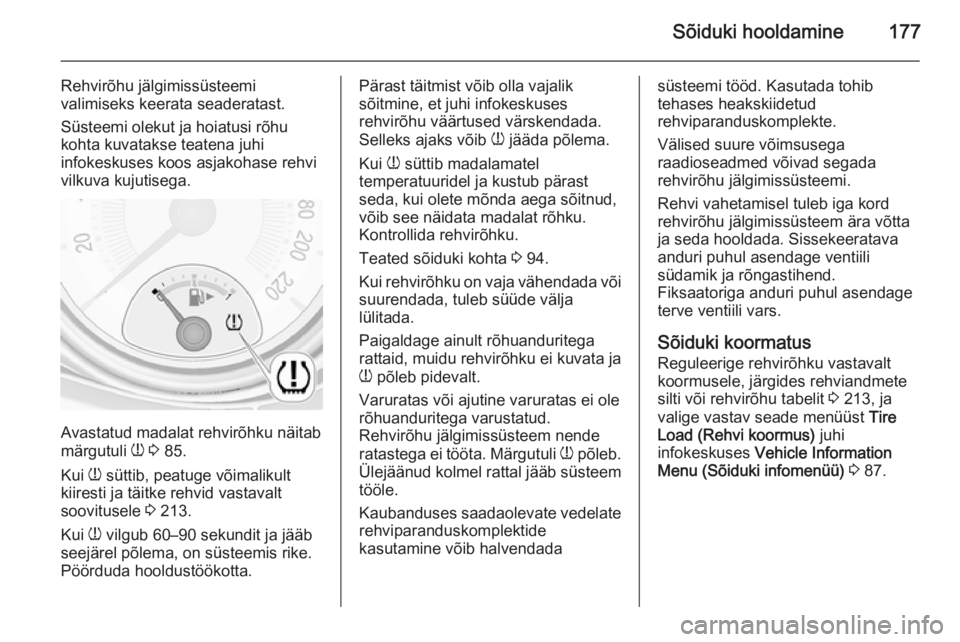

Sõiduki hooldamine177
Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi vilkuva kujutisega.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 85.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 213.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.
Pärast täitmist võib olla vajalik
sõitmine, et juhi infokeskuses
rehvirõhu väärtused värskendada.
Selleks ajaks võib w jääda põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast
seda, kui olete mõnda aega sõitnud,
võib see näidata madalat rõhku.
Kontrollida rehvirõhku.
Teated sõiduki kohta 3 94.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Varuratas või ajutine varuratas ei ole
rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nende
ratastega ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.
Kaubanduses saadaolevate vedelate rehviparanduskomplektide
kasutamine võib halvendadasüsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul asendage
terve ventiili vars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 213, ja
valige vastav seade menüüst Tire
Load (Rehvi koormus) juhi
infokeskuses Vehicle Information
Menu (Sõiduki infomenüü) 3 87.

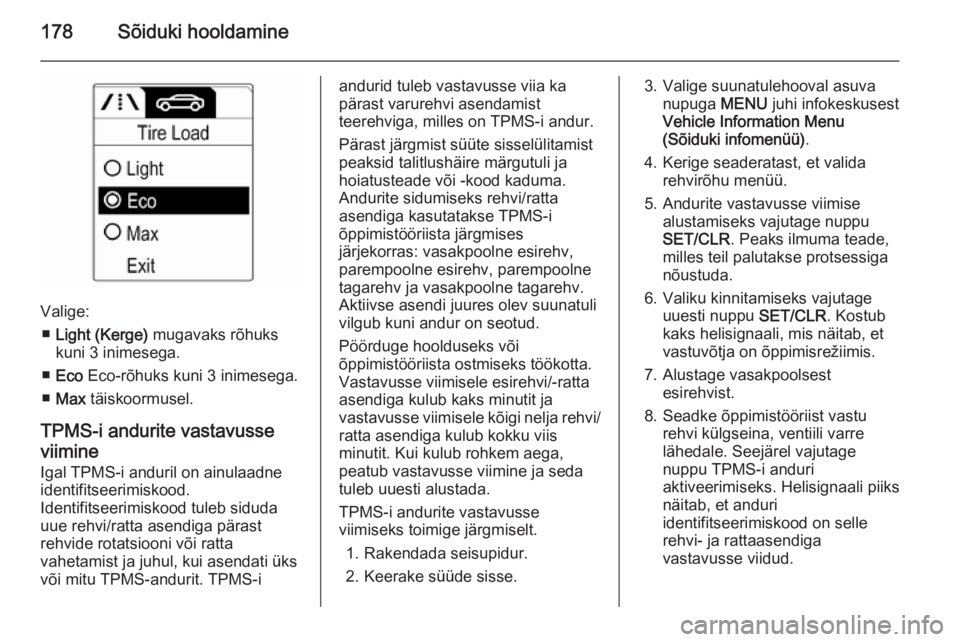

178Sõiduki hooldamine
Valige:■ Light (Kerge) mugavaks rõhuks
kuni 3 inimesega.
■ Eco Eco-rõhuks kuni 3 inimesega.
■ Max täiskoormusel.
TPMS-i andurite vastavusse viimine Igal TPMS-i anduril on ainulaadne
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue rehvi/ratta asendiga pärast
rehvide rotatsiooni või ratta
vahetamist ja juhul, kui asendati üks
või mitu TPMS-andurit. TPMS-i
andurid tuleb vastavusse viia ka
pärast varurehvi asendamist
teerehviga, milles on TPMS-i andur.
Pärast järgmist süüte sisselülitamist
peaksid talitlushäire märgutuli ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks rehvi/ratta
asendiga kasutatakse TPMS-i
õppimistööriista järgmises
järjekorras: vasakpoolne esirehv,
parempoolne esirehv, parempoolne
tagarehv ja vasakpoolne tagarehv.
Aktiivse asendi juures olev suunatuli
vilgub kuni andur on seotud.
Pöörduge hoolduseks või
õppimistööriista ostmiseks töökotta.
Vastavusse viimisele esirehvi/-ratta
asendiga kulub kaks minutit ja
vastavusse viimisele kõigi nelja rehvi/ ratta asendiga kulub kokku viis
minutit. Kui kulub rohkem aega,
peatub vastavusse viimine ja seda tuleb uuesti alustada.
TPMS-i andurite vastavusse
viimiseks toimige järgmiselt.
1. Rakendada seisupidur.
2. Keerake süüde sisse.3. Valige suunatulehooval asuva nupuga MENU juhi infokeskusest
Vehicle Information Menu
(Sõiduki infomenüü) .
4. Kerige seaderatast, et valida rehvirõhu menüü.
5. Andurite vastavusse viimise alustamiseks vajutage nuppu
SET/CLR . Peaks ilmuma teade,
milles teil palutakse protsessiga
nõustuda.
6. Valiku kinnitamiseks vajutage uuesti nuppu SET/CLR. Kostub
kaks helisignaali, mis näitab, et
vastuvõtja on õppimisrežiimis.
7. Alustage vasakpoolsest esirehvist.
8. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu TPMS-i anduri
aktiveerimiseks. Helisignaali piiks
näitab, et anduri
identifitseerimiskood on selle
rehvi- ja rattaasendiga
vastavusse viidud.
