Njega vozila169

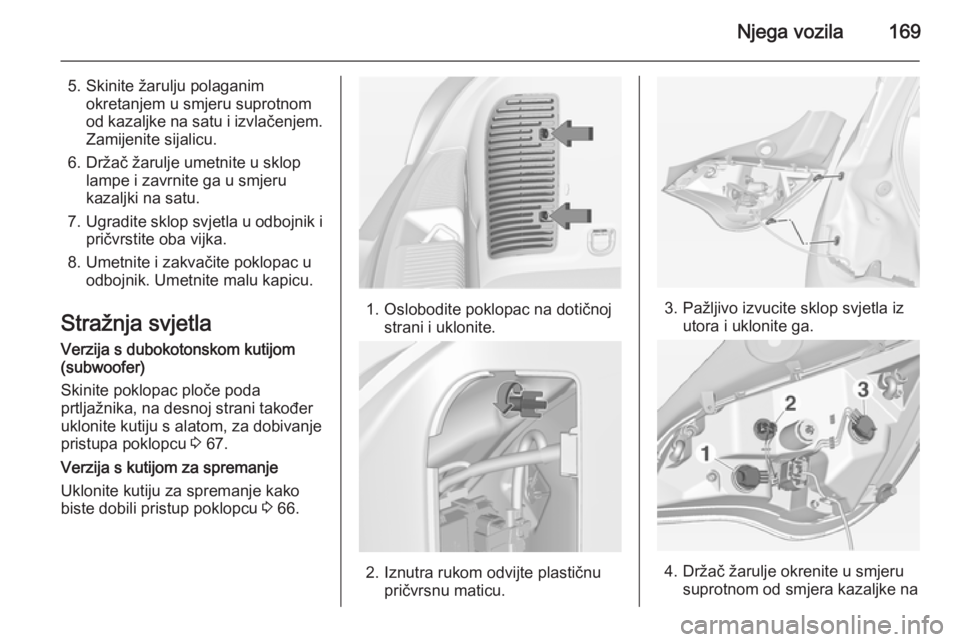

5. Skinite žarulju polaganimokretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Skinite poklopac ploče poda
prtljažnika, na desnoj strani također
uklonite kutiju s alatom, za dobivanje
pristupa poklopcu 3 67.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 66.
1. Oslobodite poklopac na dotičnoj
strani i uklonite.
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na

170Njega vozila

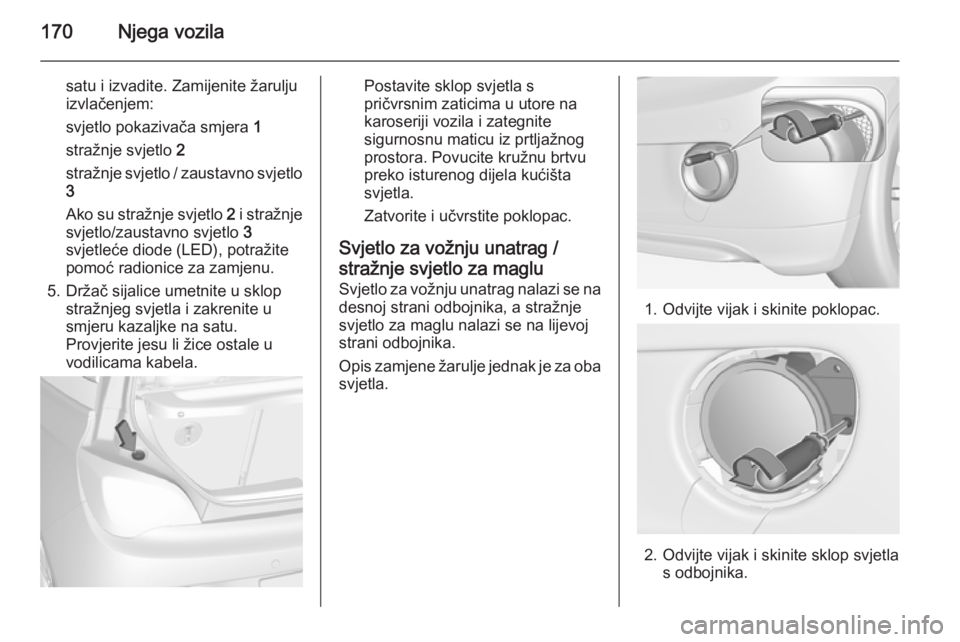

satu i izvadite. Zamijenite žarulju
izvlačenjem:
svjetlo pokazivača smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno svjetlo
3
Ako su stražnje svjetlo 2 i stražnje
svjetlo/zaustavno svjetlo 3
svjetleće diode (LED), potražite
pomoć radionice za zamjenu.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
sigurnosnu maticu iz prtljažnog
prostora. Povucite kružnu brtvu
preko isturenog dijela kućišta
svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba svjetla.
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.

Njega vozila171

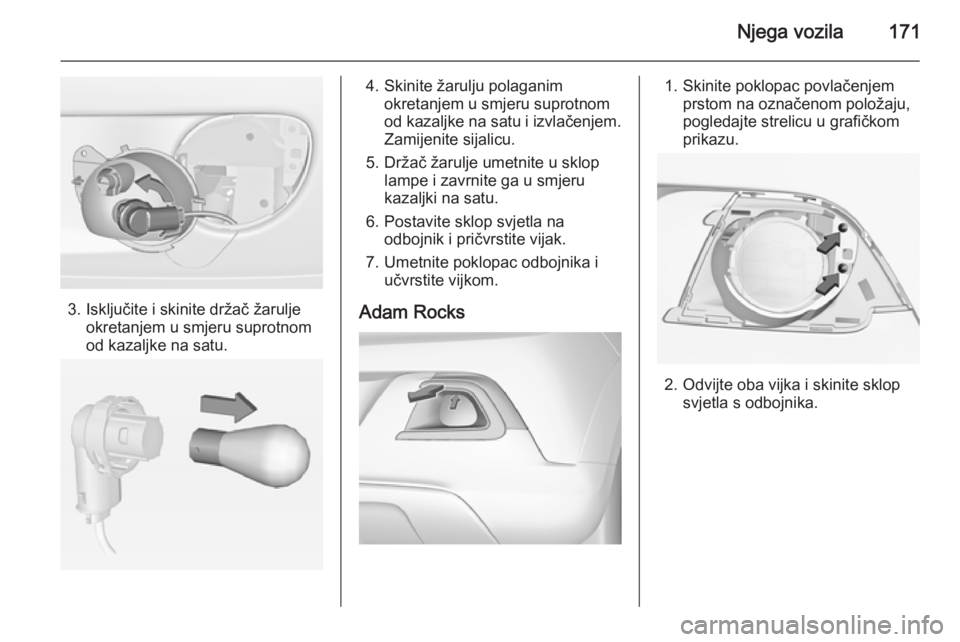

3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks1. Skinite poklopac povlačenjem prstom na označenom položaju,
pogledajte strelicu u grafičkom
prikazu.
2. Odvijte oba vijka i skinite sklop svjetla s odbojnika.

172Njega vozila

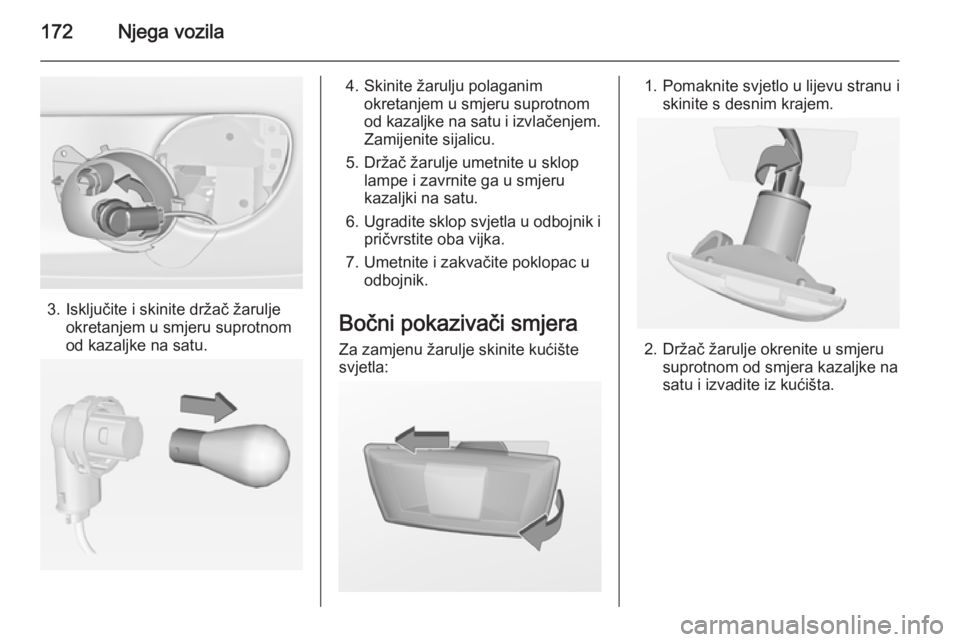

3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.

Njega vozila173

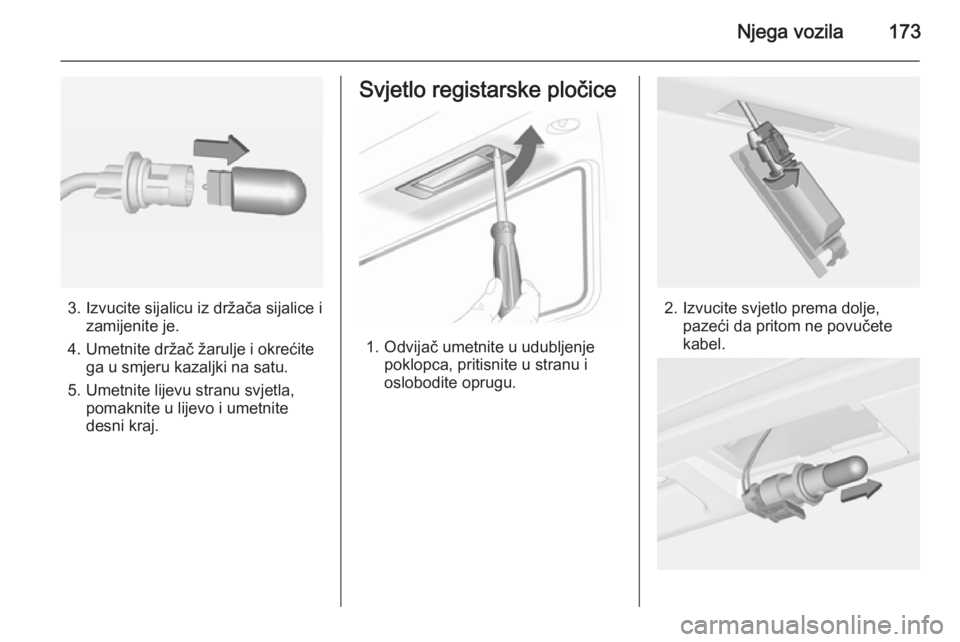

3. Izvucite sijalicu iz držača sijalice izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

174Njega vozila

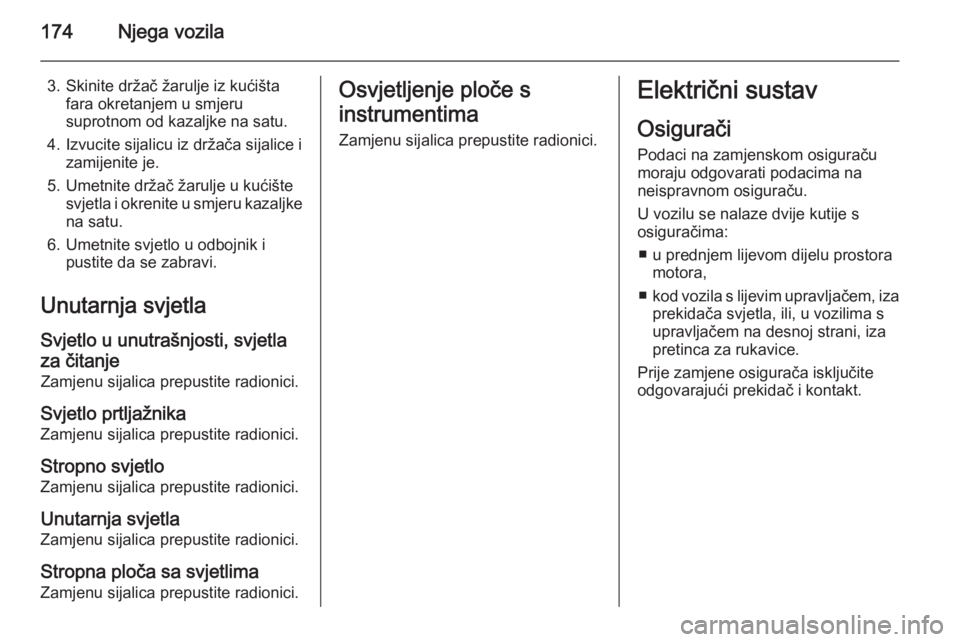

3. Skinite držač žarulje iz kućištafara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo Zamjenu sijalica prepustite radionici.
Unutarnja svjetla Zamjenu sijalica prepustite radionici.
Stropna ploča sa svjetlima
Zamjenu sijalica prepustite radionici.Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

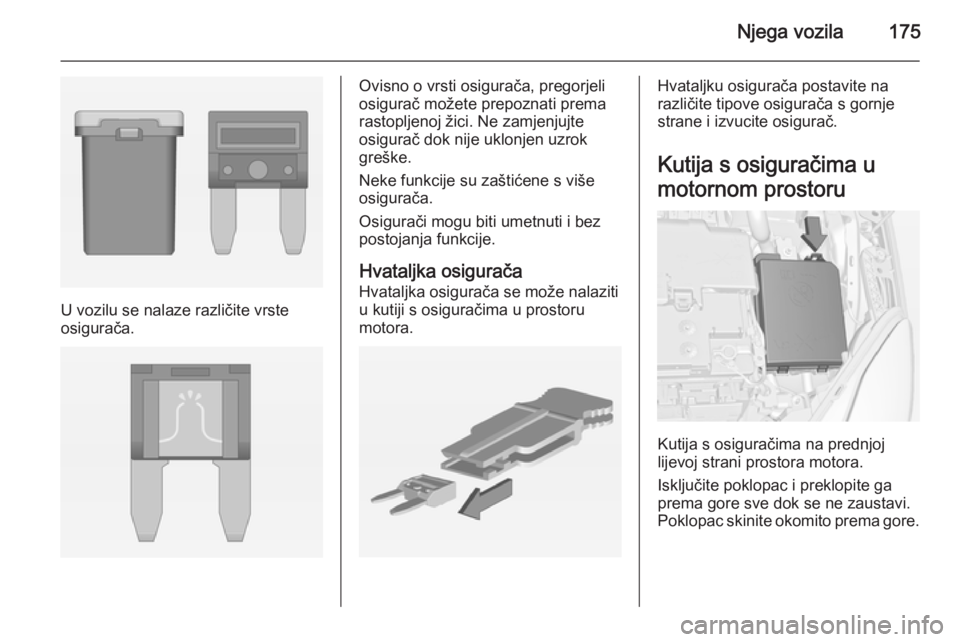

Njega vozila175
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

176Njega vozila
Br.Strujni krug1–2prekidač vanjskog ogledala3upravljački modul karoserije4sklopivi platneni krov, upravljački
modul šasije5ABS6svjetlo za vožnju po danu, lijevo7–8upravljački modul karoserije9osjetnik akumulatora vozila10podešavanje dometa prednjih
svjetala, TPMS, sklopivi platneni
krov11stražnji brisač12odmagljivanje prozora13svjetlo za vožnju po danu, desno14odmagljivanje retrovizora15–Br.Strujni krug16upravljački modul šasije
Sustav LPG17unutarnji retrovizor18upravljački modul motora19pumpa za gorivo20–21zavojnica ubrizgavanja22–23sustav ubrizgavanja24sustav za pranje25sustav za rasvjetu26upravljački modul motora27–28upravljački modul motora29upravljački modul motora30–31lijevo prednje svjetlo32desno prednje svjetlo

Njega vozila177

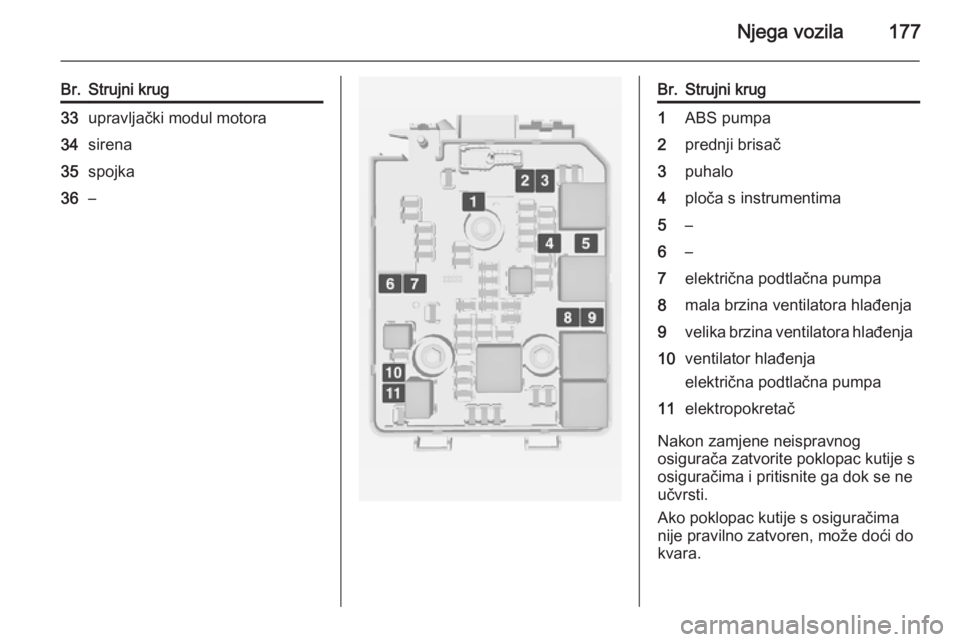

Br.Strujni krug33upravljački modul motora34sirena35spojka36–Br.Strujni krug1ABS pumpa2prednji brisač3puhalo4ploča s instrumentima5–6–7električna podtlačna pumpa8mala brzina ventilatora hlađenja9velika brzina ventilatora hlađenja10ventilator hlađenja
električna podtlačna pumpa11elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

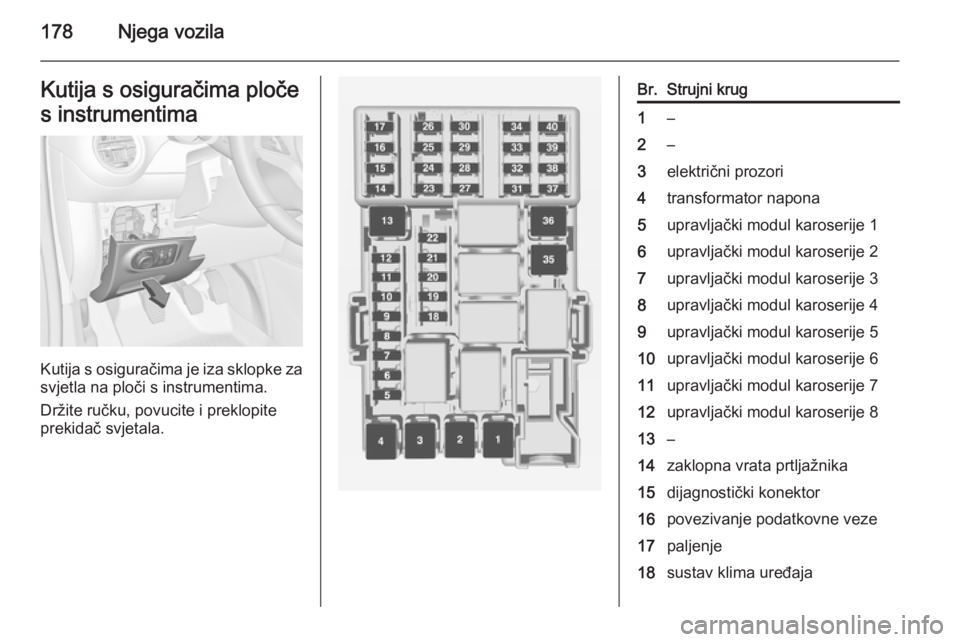

178Njega vozilaKutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
Br.Strujni krug1–2–3električni prozori4transformator napona5upravljački modul karoserije 16upravljački modul karoserije 27upravljački modul karoserije 38upravljački modul karoserije 49upravljački modul karoserije 510upravljački modul karoserije 611upravljački modul karoserije 712upravljački modul karoserije 813–14zaklopna vrata prtljažnika15dijagnostički konektor16povezivanje podatkovne veze17paljenje18sustav klima uređaja
