Page 167 of 257

Conduite et utilisation165Une fois la marche arrière enclen‐
chée, le système démarrera une ma‐
nœuvre de stationnement. S'assu‐
rer de vérifier la disponibilité de l'em‐
placement de stationnement sug‐
géré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.
Remarque
En cas d'engagement d'un rapport de marche avant et de dépassement d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signal sonore. Appuyer brièvement sur
r ou D pour désactiver le sys‐
tème d'aide au stationnement.
Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distancede conduite minimale de 10 km, no‐
tamment un certain nombre de vira‐
ges, est nécessaire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
L'alerte d'angle mort latéral utilise cer‐
tains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
● Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐ ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
Page 168 of 257

166Conduite et utilisationd'avertissement B du rétroviseur ex‐
térieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans l'affichage d'informations,
personnalisation du véhicule 3 107.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ trois mè‐
tres vers l'arrière et sur les côtés. La
hauteur de la zone est environ entre
0,5 mètre et deux mètres du sol.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res, par exemple les glissières de sé‐ curité, les poteaux, les bordures de
trottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans le sens inverse ne sont pas détectés.Défaillance
Occasionnellement, des alertes peu‐
vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit du pare-chocs arrière sont recouverts
de boue, saletés, neige, gel ou en cas de fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 222.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Page 169 of 257

Conduite et utilisation167Carburant
Carburant pour moteurs à essence
Utiliser uniquement du carburant
sans plomb conforme à la norme eu‐
ropéenne EN 228 ou E DIN 51626-1
ou équivalent.
Le moteur est capable de tourner
avec du carburant contenant jusqu'à
10% d'éthanol (par exemple du E10).
Utiliser du carburant avec l'indice
d'octane recommandé. Les exigen‐ ces spécifiques au moteur sont indi‐
quées dans la vue d'ensemble sur les
données de moteur 3 234. Une éti‐
quette spécifique au pays apposée
sur la trappe à carburant peut annuler et remplacer l'exigence.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐ ger le moteur.
Avertissement
L'utilisation de carburant non con‐
forme à EN 228 ou E DIN 51626-1, ou équivalent, peut produire dé‐
pôts ou endommager le moteur.
Avertissement
Du carburant à l'indice d'octane
trop bas peut entraîner une com‐
bustion incontrôlée et endomma‐
ger le moteur.
Carburant pour utilisation
au gaz liquéfié
Le gaz de pétrole liquéfié est connu
sous l'acronyme GPL en français ou LPG en anglais (liquefied petroleum
gas). Le GPL est également appelé
« Autogas » en anglais ou néerlan‐
dais.
Le GPL est principalement composé
de propane et de butane. L'indice
d'octane se situe entre 105 et 115, en
fonction de la proportion de butane.
Le GPL est stocké à l'état liquide sous une pression de cinq à dix bars envi‐
ron.
Le point d'ébullition dépend de la
pression et du rapport de mélange. À
la température ambiante, il se situe
entre -42 °C (propane pur) à -0,5 °C
(butane pur).Avertissement
Le système fonctionne à une tem‐
pérature ambiante comprise entre -8 °C et 100 °C environ.
Le fonctionnement parfait du système
GPL ne peut être garanti que si le gaz
liquéfié satisfait aux exigences mini‐
males de DIN EN 589.
Page 175 of 257

Conduite et utilisation173Consommation de
carburant - Émissions de
CO 2
La consommation de carburant (cycle
combiné) du modèle Opel Adam se
situe dans une plage comprise entre
7,0 et 4,2 l/100 km.
Les émissions de CO 2 (cycle com‐
biné) se situent dans une plage de
139 à 99 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO
2 se rap‐
portent au modèle de base européen muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa dernière versionen vigueur), en prenant en compte le
poids du véhicule en ordre de mar‐ che, comme spécifié dans la régle‐
mentation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de con‐
sommation et d'émission de CO 2 lé‐
gèrement supérieurs. La consomma‐
tion de carburant dépend dans une
large mesure du style de conduite
ainsi que des conditions routières et
du trafic.
Page 176 of 257

174Soins du véhiculeSoins du véhiculeInformations générales..............175
Accessoires et modifications du véhicule .................................. 175
Stockage du véhicule ..............175
Reprise des véhicules hors d'usage ................................... 176
Contrôles du véhicule ................176
Exécution du travail .................176
Capot ....................................... 176
Huile moteur ............................ 177
Liquide de refroidissement du moteur .................................... 178
Liquide de lave-glace ..............179
Freins ...................................... 179
Liquide de frein ........................179
Batterie du véhicule .................180
Remplacement des balais d'essuie-glace ........................ 181
Remplacement des ampoules ...182
Phares halogènes ...................182
Clignotants avant .....................184
Feux arrière ............................. 186
Clignotants latéraux .................189
Éclairage de plaque d'immatriculation ....................190Éclairage intérieur ...................191
Éclairage du tableau de bord ..191
Circuit électrique ........................191
Fusibles ................................... 191
Boîte à fusibles du compartiment moteur .............192
Boîte à fusibles du tableau de bord ........................................ 195
Outillage du véhicule .................196
Outillage .................................. 196
Jantes et pneus ......................... 198
Pneus d'hiver ........................... 198
Désignations des pneus ..........198
Pression des pneus .................199
Système de surveillance de la pression des pneus ................200
Profondeur de sculptures ........204
Changement de taille de pneus et de jantes ............................. 204
Enjoliveurs ............................... 205
Chaînes à neige ......................205
Kit de réparation des pneus ....205
Changement d'une roue ..........209
Roue de secours .....................212
Démarrage par câbles auxiliai‐
res .............................................. 217Remorquage.............................. 219
Remorquage du véhicule ........219
Remorquage d'un autre véhicule .................................. 221
Soins extérieurs et intérieurs .....222
Entretien extérieur ...................222
Entretien intérieur ....................225
Page 182 of 257

180Soins du véhiculeBatterie du véhiculeLa batterie du véhicule est sans main‐tenance pour autant que le profil de
conduite permet un rechargement
suffisant de la batterie. Les petits tra‐
jets et les démarrages fréquents peu‐ vent entraîner la décharge de la bat‐
terie du véhicule. Éviter l'utilisation de
consommateurs électriques non né‐
cessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut con‐
duire à une décharge de la batterie du
véhicule. Débrancher la cosse de la
borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 123.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut en‐ traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de
trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐
verte.
N'utiliser que des batteries qui per‐
mettent de monter la boîte à fusibles
au-dessus d'elles.
Dans les véhicules équipés d'une bat‐ terie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la bat‐ terie par une autre batterie AGM.
Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie Opel d'origine peut réduire les per‐
formances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 137.
Page 183 of 257

Soins du véhicule181Charge de la batterie du véhicule9Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie peut être endommagée.
Démarrage par câbles auxiliaires3 217.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut ren‐
dre aveugle ou causer de graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace jus‐
qu'il reste en position soulevée, en‐ foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.

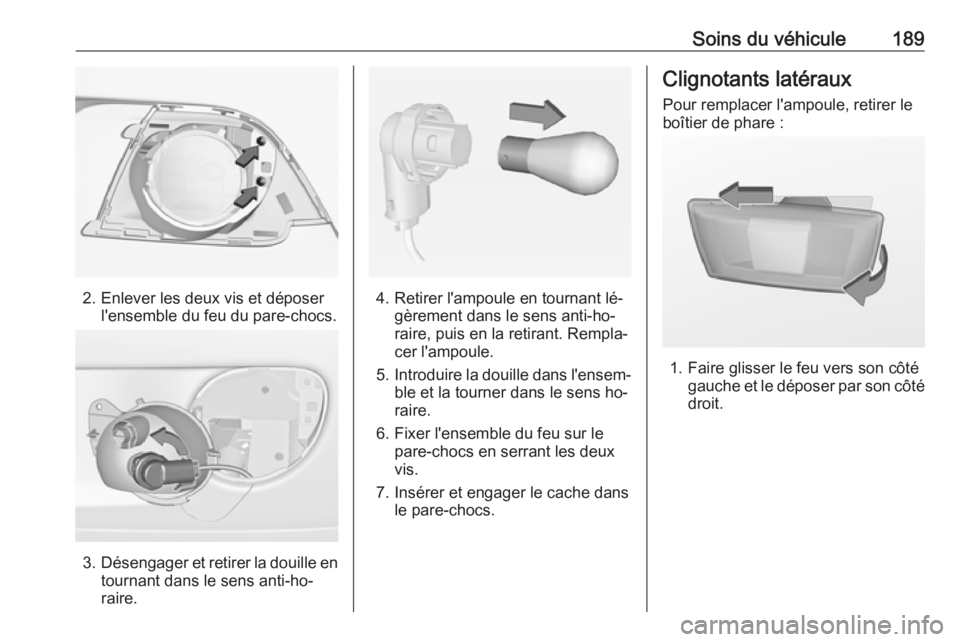

Page 191 of 257

Soins du véhicule189
2. Enlever les deux vis et déposerl'ensemble du feu du pare-chocs.
3.Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.
4. Retirer l'ampoule en tournant lé‐ gèrement dans le sens anti-ho‐
raire, puis en la retirant. Rempla‐
cer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
7. Insérer et engager le cache dans le pare-chocs.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
Page 193 of 257

Soins du véhicule1914. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer la lampe dans le pare- chocs et l'engager dans son loge‐
ment.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Plafonnier Faire remplacer les ampoules par un
atelier.
Éclairage véhicule Faire remplacer les ampoules par un
atelier.Panneau Starlight
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur ;
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les vé‐
hicules avec direction à droite,
derrière la boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Page 201 of 257

Soins du véhicule199Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 236.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens
de rotation correct est reconnaissable au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 240.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 240.
Identifier les pneus correspondants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
