176Soins du véhiculeReprise des véhicules horsd'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐
cyclage agréé.
Le recyclage des véhicules au gaz doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

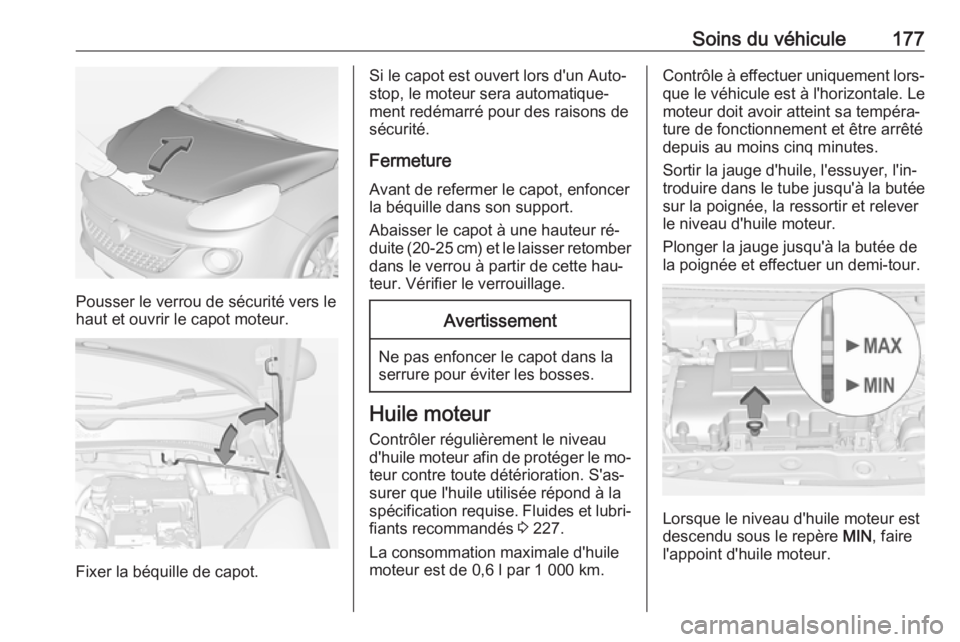

Soins du véhicule177
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Fixer la béquille de capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. S'as‐
surer que l'huile utilisée répond à la
spécification requise. Fluides et lubri‐
fiants recommandés 3 227.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.

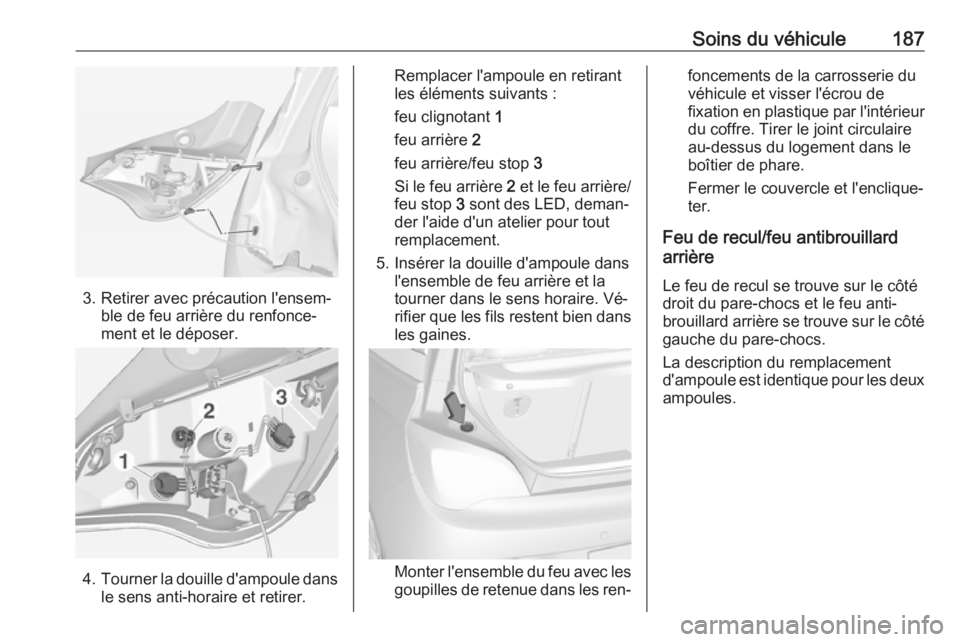

Soins du véhicule187
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
feu clignotant 1
feu arrière 2
feu arrière/feu stop 3
Si le feu arrière 2 et le feu arrière/
feu stop 3 sont des LED, deman‐
der l'aide d'un atelier pour tout
remplacement.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Vé‐
rifier que les fils restent bien dans les gaines.
Monter l'ensemble du feu avec les
goupilles de retenue dans les ren‐
foncements de la carrosserie du
véhicule et visser l'écrou de fixation en plastique par l'intérieur
du coffre. Tirer le joint circulaire
au-dessus du logement dans le
boîtier de phare.
Fermer le couvercle et l'enclique‐
ter.
Feu de recul/feu antibrouillard
arrière
Le feu de recul se trouve sur le côté
droit du pare-chocs et le feu anti‐
brouillard arrière se trouve sur le côté
gauche du pare-chocs.
La description du remplacement
d'ampoule est identique pour les deux
ampoules.

198Soins du véhiculeVéhicules avec roue de secours
Le cric, la clé de roue, les outils et
deux sangles de retenue de la roue
endommagée se trouvent dans la
boîte à outils sous le tapis de sol du
coffre 3 69.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient doncêtre montés sur toutes les roues.
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 240.La taille de pneu 185/60 R 15 est uni‐
quement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h

Soins du véhicule199Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 236.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens
de rotation correct est reconnaissable au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 240.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 240.
Identifier les pneus correspondants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.

204Soins du véhicule12.Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 96.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐ fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐ tronique ainsi que la pression de gon‐
flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.Avertissement
Lors de la conversion en roues
14", la garde au sol est réduite. Ce
point doit être pris en compte lors
du passage d'obstacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

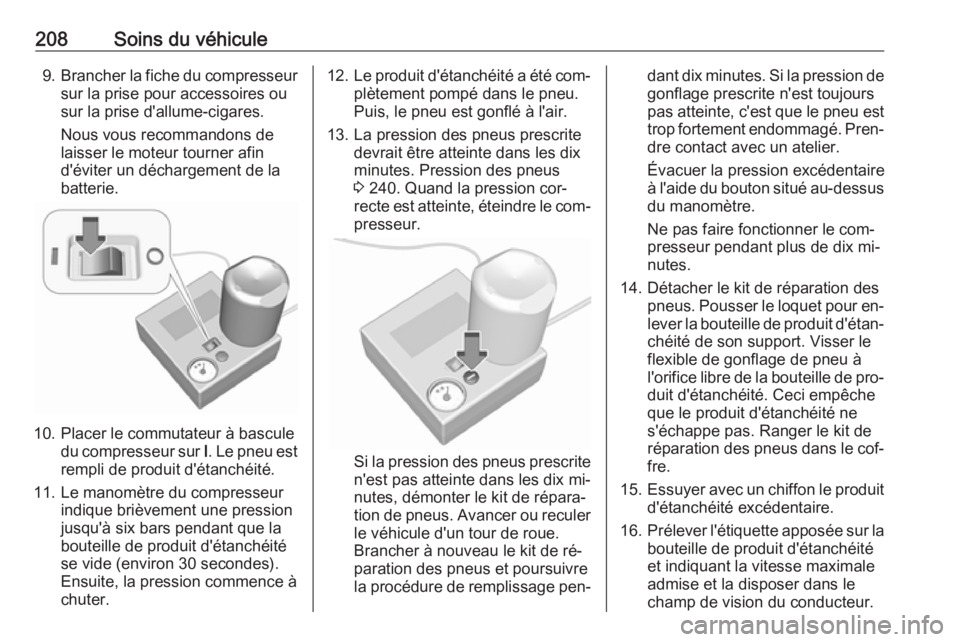

208Soins du véhicule9.Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
12. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression des pneus
3 240. Quand la pression cor‐
recte est atteinte, éteindre le com‐
presseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix mi‐
nutes, démonter le kit de répara‐
tion de pneus. Avancer ou reculer
le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration des pneus et poursuivre
la procédure de remplissage pen‐
dant dix minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de dix mi‐
nutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.

Soins du véhicule20917.Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix mi‐
nutes), s'arrêter et contrôler la
pression des pneus. À cet effet,
visser directement le flexible d'air
sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol. Recou‐
vrement des rangements dans le
plancher arrière 3 69.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer le flacon de produit de colmatage. Mettre la bouteille au re‐ but conformément aux prescriptions
légales.Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des canots pneumatiques. Ils sont situés
sur le dessous du compresseur.
Pour les enlever, les visser sur le fle‐
xible d'air du compresseur et les sor‐ tir.
Changement d'une roue
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère ou la marche ar‐rière.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.

Soins du véhicule213Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans
une niche sous le plancher du
véhicule.
1. Ouvrir le tapis de coffre 3 69.
Si la boîte de rangement fait partie de l'équipement, la déposer 3 68.
2. Retirer la clé de roue de la boîte à
outils.
3. Poser la clé de roue sur le boulon
hexagonal à côté de la boîte à ou‐ tils et la tourner dans le sens anti-
horaire jusqu'à ce qu'une certaine
résistance soit ressentie.
4. Soulever un peu le support de roue de secours à la main et dé‐
tacher le loquet.
5. Abaisser le support de roue de se‐
cours.
6. Soulever un peu le support de roue de secours à la main et dé‐
tacher le câble de sécurité.

214Soins du véhicule
7. Baisser complètement le supportet retirer la roue de secours.
8. Changer la roue 3 209.
La roue endommagée doit être fi‐
xée dans le coffre, voir ci-des‐
sous.
9. Soulever le support de la roue de secours vide et accrocher le câble
de sécurité.
10. Lever davantage le support de roue de secours et engager le lo‐
quet. Le côté ouvert du crochet
doit pointer dans le sens de la
marche.
11. Fermer le support de roue de se‐ cours vide en tournant le boulonhexagonal dans le sens horaire
de manière successive à l'aide de la clé de roue.
12. Ranger la clé de roue et le cric dans la boîte à outils du plancher
du véhicule.
13. Fermer le tapis de coffre.
Rangement d'une roue
endommagée dans le coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de roue que celle de la roue de secours.
Une roue endommagée plus large
que la roue de secours doit être ran‐
gée dans le coffre et fixée par une
sangle. Outillage de bord 3 196.Roues avec une taille de pneu allant
jusqu'à 195/55 R16 1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Ranger les deux derrière les dos‐
siers relevés des sièges arrière.
2. Détordre l'écrou à oreilles et reti‐ rer la boîte à outils.
3. Placer la roue endommagée en position verticale droite dans la
boîte de roue de secours, orientée
vers l'avant.
