OPEL ADAM 2016.5 Omaniku käsiraamat (in Estonian)

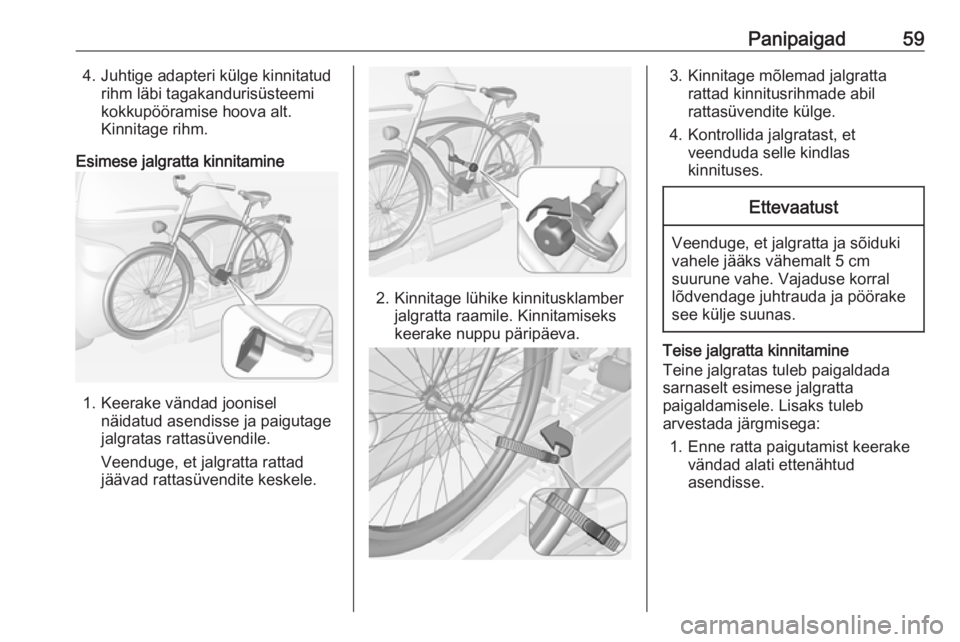

Panipaigad594. Juhtige adapteri külge kinnitatudrihm läbi tagakandurisüsteemi
kokkupööramise hoova alt.
Kinnitage rihm.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Teise jalgratta kinnitamine
Teine jalgratas tuleb paigaldada
sarnaselt esimese jalgratta
paigaldamisele. Lisaks tuleb
arvestada järgmisega:
1. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.

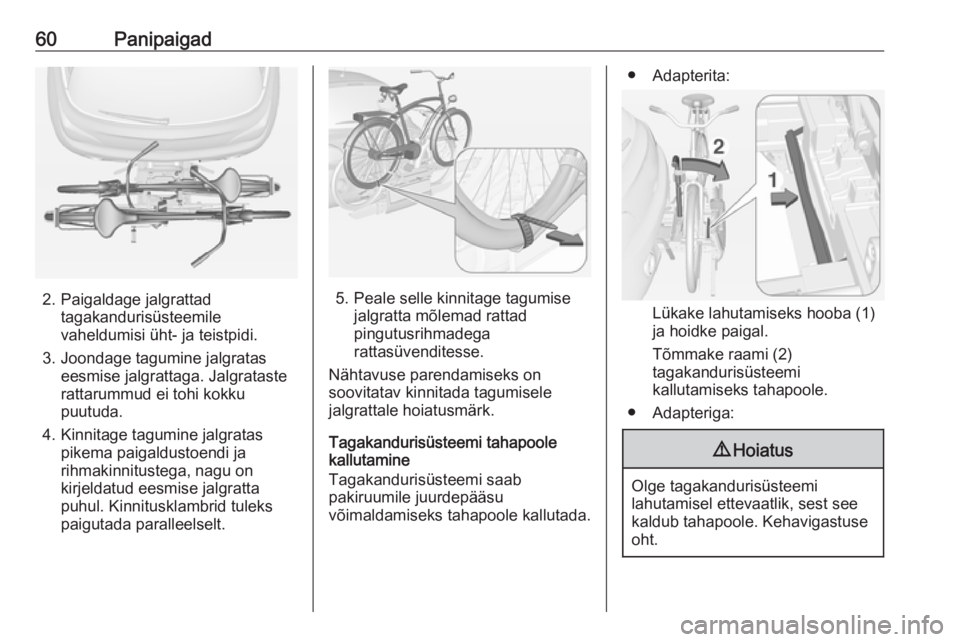

60Panipaigad
2. Paigaldage jalgrattadtagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
3. Joondage tagumine jalgratas eesmise jalgrattaga. Jalgrataste
rattarummud ei tohi kokku
puutuda.
4. Kinnitage tagumine jalgratas pikema paigaldustoendi ja
rihmakinnitustega, nagu on
kirjeldatud eesmise jalgratta puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.5. Peale selle kinnitage tagumise jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba (1)
ja hoidke paigal.
Tõmmake raami (2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.

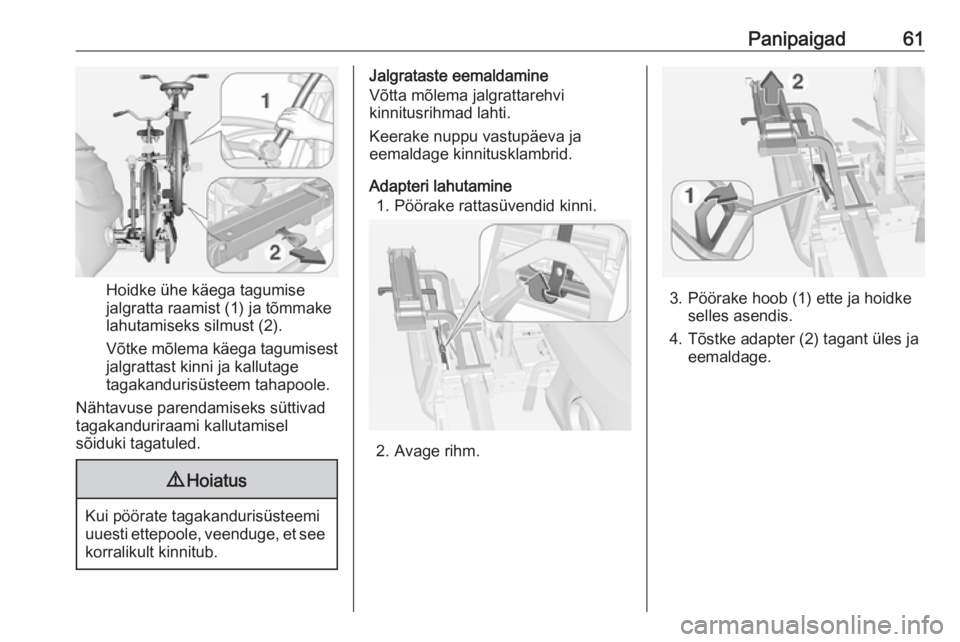

Panipaigad61
Hoidke ühe käega tagumise
jalgratta raamist (1) ja tõmmake
lahutamiseks silmust (2).
Võtke mõlema käega tagumisest
jalgrattast kinni ja kallutage
tagakandurisüsteem tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see
korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine 1. Pöörake rattasüvendid kinni.
2. Avage rihm.
3. Pöörake hoob (1) ette ja hoidke selles asendis.
4. Tõstke adapter (2) tagant üles ja eemaldage.

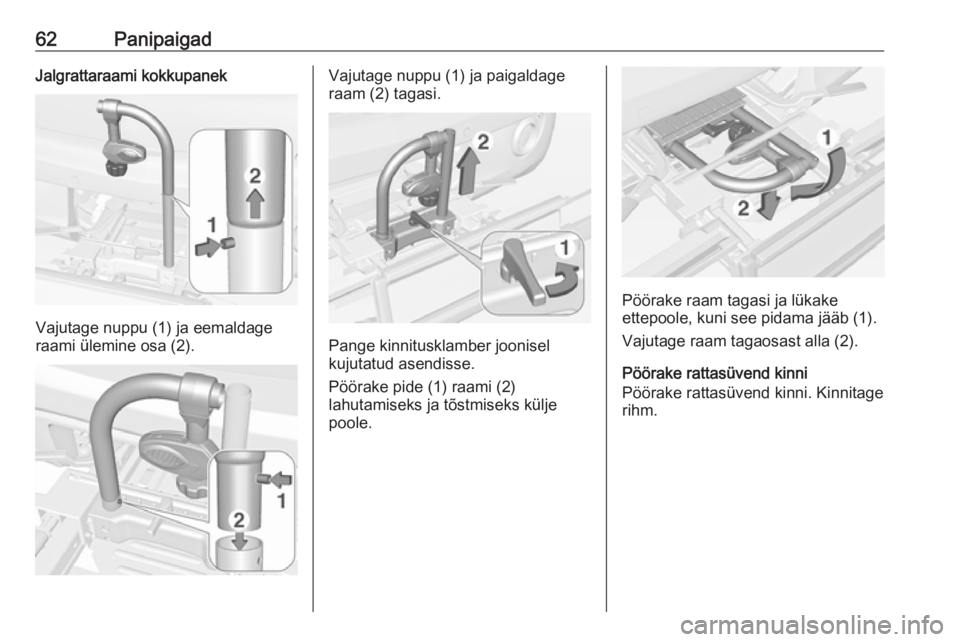

62PanipaigadJalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa (2).
Vajutage nuppu (1) ja paigaldage
raam (2) tagasi.
Pange kinnitusklamber joonisel
kujutatud asendisse.
Pöörake pide (1) raami (2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb (1).
Vajutage raam tagaosast alla (2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.

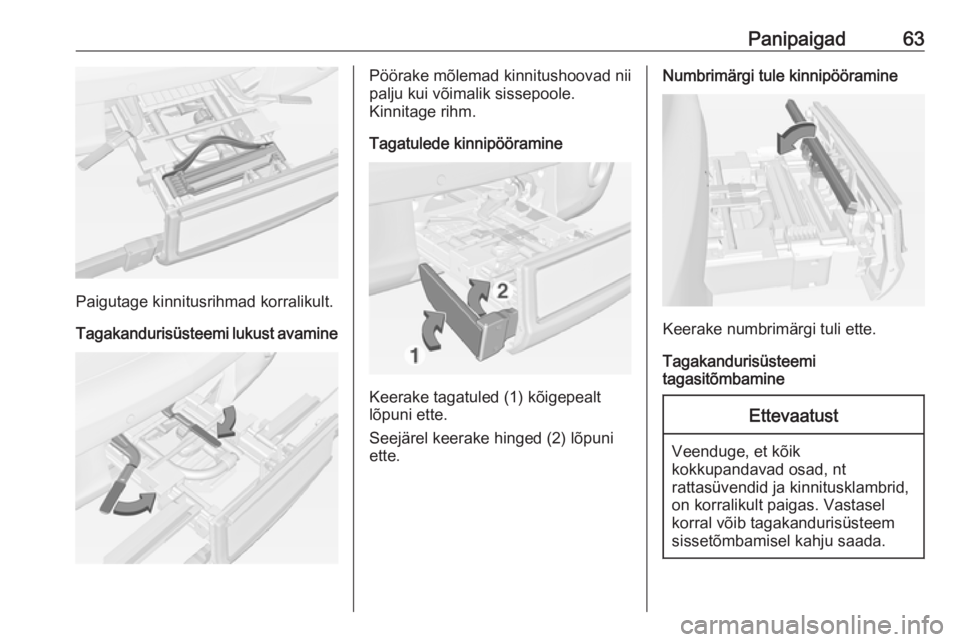

Panipaigad63
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede kinnipööramine
Keerake tagatuled (1) kõigepealt
lõpuni ette.
Seejärel keerake hinged (2) lõpuni
ette.
Numbrimärgi tule kinnipööramine
Keerake numbrimärgi tuli ette.
Tagakandurisüsteemi
tagasitõmbamine
Ettevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.

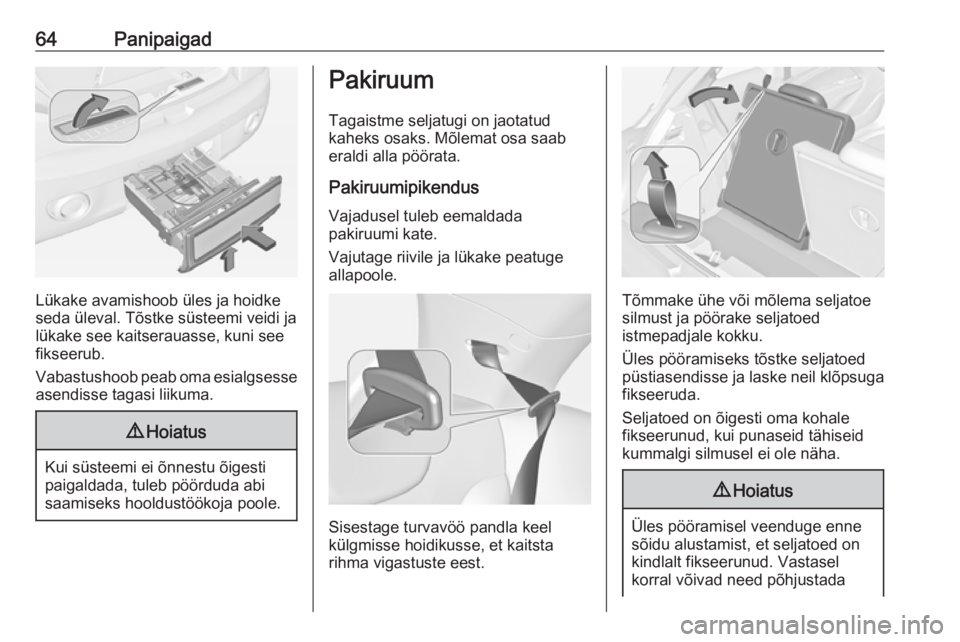

64Panipaigad
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab
eraldi alla pöörata.
Pakiruumipikendus
Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutage riivile ja lükake peatuge
allapoole.
Sisestage turvavöö pandla keel
külgmisse hoidikusse, et kaitsta
rihma vigastuste eest.
Tõmmake ühe või mõlema seljatoe
silmust ja pöörake seljatoed
istmepadjale kokku.
Üles pööramiseks tõstke seljatoed
püstiasendisse ja laske neil klõpsuga
fikseeruda.
Seljatoed on õigesti oma kohale
fikseerunud, kui punaseid tähiseid
kummalgi silmusel ei ole näha.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada

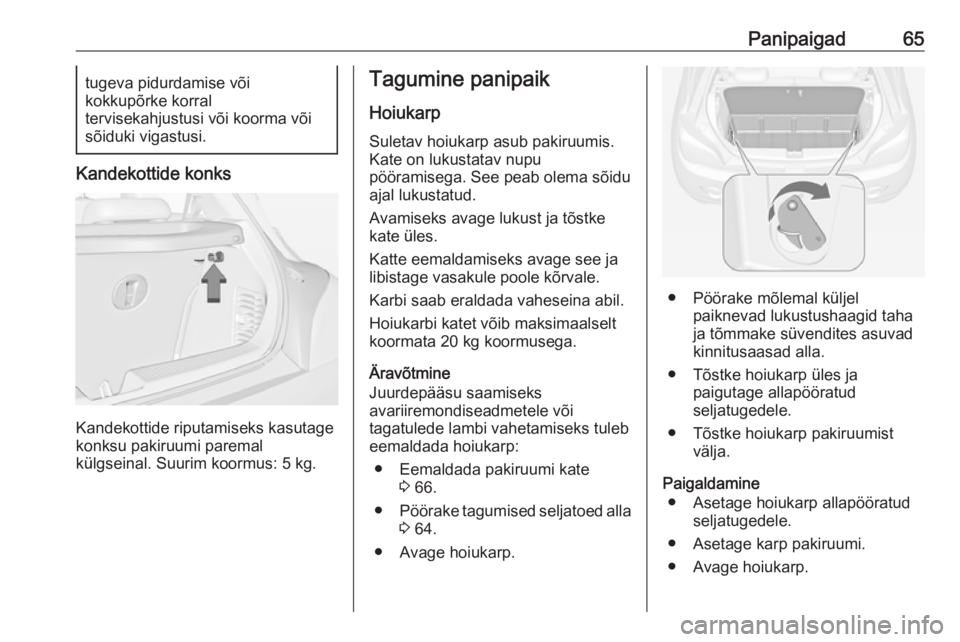

Panipaigad65tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Kandekottide konks
Kandekottide riputamiseks kasutage
konksu pakiruumi paremal
külgseinal. Suurim koormus: 5 kg.
Tagumine panipaik
Hoiukarp Suletav hoiukarp asub pakiruumis.Kate on lukustatav nupu
pööramisega. See peab olema sõidu
ajal lukustatud.
Avamiseks avage lukust ja tõstke kate üles.
Katte eemaldamiseks avage see ja libistage vasakule poole kõrvale.
Karbi saab eraldada vaheseina abil.
Hoiukarbi katet võib maksimaalselt
koormata 20 kg koormusega.
Äravõtmine
Juurdepääsu saamiseks
avariiremondiseadmetele või
tagatulede lambi vahetamiseks tuleb
eemaldada hoiukarp:
● Eemaldada pakiruumi kate 3 66.
● Pöörake tagumised seljatoed alla
3 64.
● Avage hoiukarp.
● Pöörake mõlemal küljel paiknevad lukustushaagid taha
ja tõmmake süvendites asuvad
kinnitusaasad alla.
● Tõstke hoiukarp üles ja paigutage allapööratud
seljatugedele.
● Tõstke hoiukarp pakiruumist välja.
Paigaldamine ● Asetage hoiukarp allapööratud seljatugedele.
● Asetage karp pakiruumi.
● Avage hoiukarp.

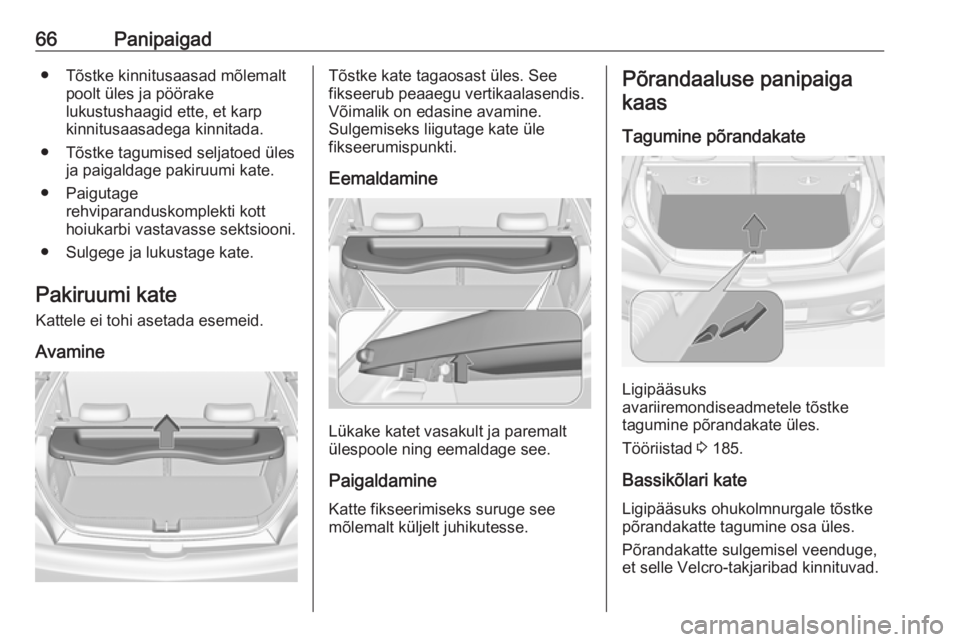

66Panipaigad● Tõstke kinnitusaasad mõlemaltpoolt üles ja pöörake
lukustushaagid ette, et karp
kinnitusaasadega kinnitada.
● Tõstke tagumised seljatoed üles ja paigaldage pakiruumi kate.
● Paigutage rehviparanduskomplekti kott
hoiukarbi vastavasse sektsiooni.
● Sulgege ja lukustage kate.
Pakiruumi kate Kattele ei tohi asetada esemeid.
AvamineTõstke kate tagaosast üles. See
fikseerub peaaegu vertikaalasendis.
Võimalik on edasine avamine.
Sulgemiseks liigutage kate üle
fikseerumispunkti.
Eemaldamine
Lükake katet vasakult ja paremalt
ülespoole ning eemaldage see.
Paigaldamine Katte fikseerimiseks suruge see
mõlemalt küljelt juhikutesse.
Põrandaaluse panipaiga
kaas
Tagumine põrandakate
Ligipääsuks
avariiremondiseadmetele tõstke
tagumine põrandakate üles.
Tööriistad 3 185.
Bassikõlari kate
Ligipääsuks ohukolmnurgale tõstke
põrandakatte tagumine osa üles.
Põrandakatte sulgemisel veenduge,
et selle Velcro-takjaribad kinnituvad.

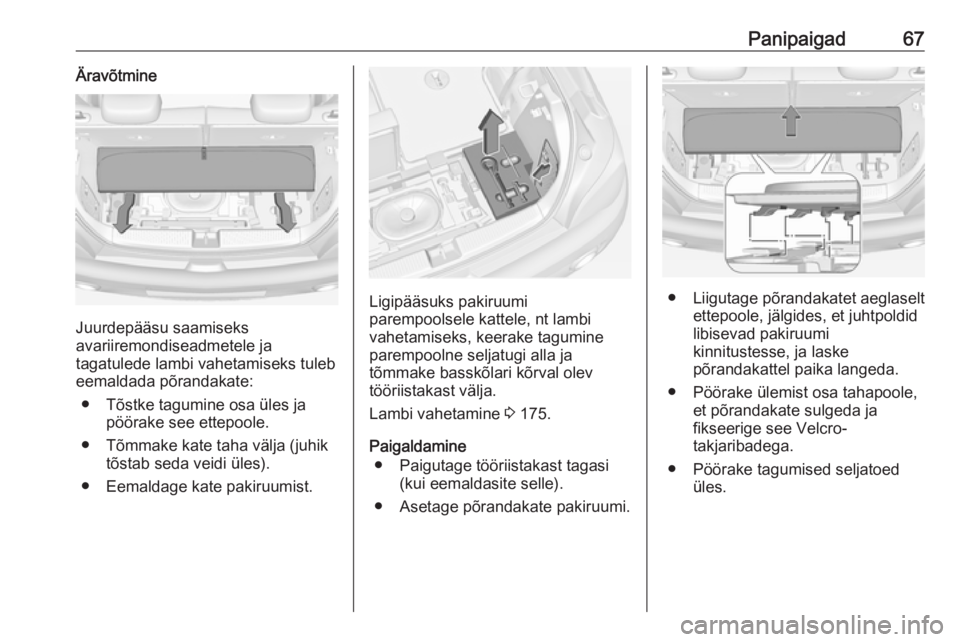

Panipaigad67Äravõtmine
Juurdepääsu saamiseks
avariiremondiseadmetele ja
tagatulede lambi vahetamiseks tuleb
eemaldada põrandakate:
● Tõstke tagumine osa üles ja pöörake see ettepoole.
● Tõmmake kate taha välja (juhik tõstab seda veidi üles).
● Eemaldage kate pakiruumist.
Ligipääsuks pakiruumi
parempoolsele kattele, nt lambi
vahetamiseks, keerake tagumine
parempoolne seljatugi alla ja
tõmmake basskõlari kõrval olev
tööriistakast välja.
Lambi vahetamine 3 175.
Paigaldamine ● Paigutage tööriistakast tagasi (kui eemaldasite selle).
● Asetage põrandakate pakiruumi.● Liigutage põrandakatet aeglaselt ettepoole, jälgides, et juhtpoldid
libisevad pakiruumi
kinnitustesse, ja laske
põrandakattel paika langeda.
● Pöörake ülemist osa tahapoole, et põrandakate sulgeda ja
fikseerige see Velcro-
takjaribadega.
● Pöörake tagumised seljatoed üles.

68PanipaigadÜldine nõuanne9Hoiatus
Ohutuse mõttes hoidke kõiki osi
pakiruumis oma kohtadel, hoidke
tagumine põrandakate sõidu ajal
alati suletud ja võimalusel
tagumised peatoed üleval.
Vastasel juhul võivad järsul
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõitjaid
vigastada.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.
Ohukolmnurk
Ohukolmnurk on kinnitatud elastsete
rihmadega pakiruumi tagaluugi alla.
Kui sõiduk on varustatud pakiruumis
asuva hoiukarbiga, siis eemaldage
hoiukarp ohukolmnurgale
juurdepääsuks 3 65.
Basskõlari kastiga versioon
Tõstke põrandakatte tagumine osa
üles. Ohukolmnurga eemaldamiseks
tõmmake käepidet.
Pakiruumi põrandaaluse panipaiga
kate 3 66.
