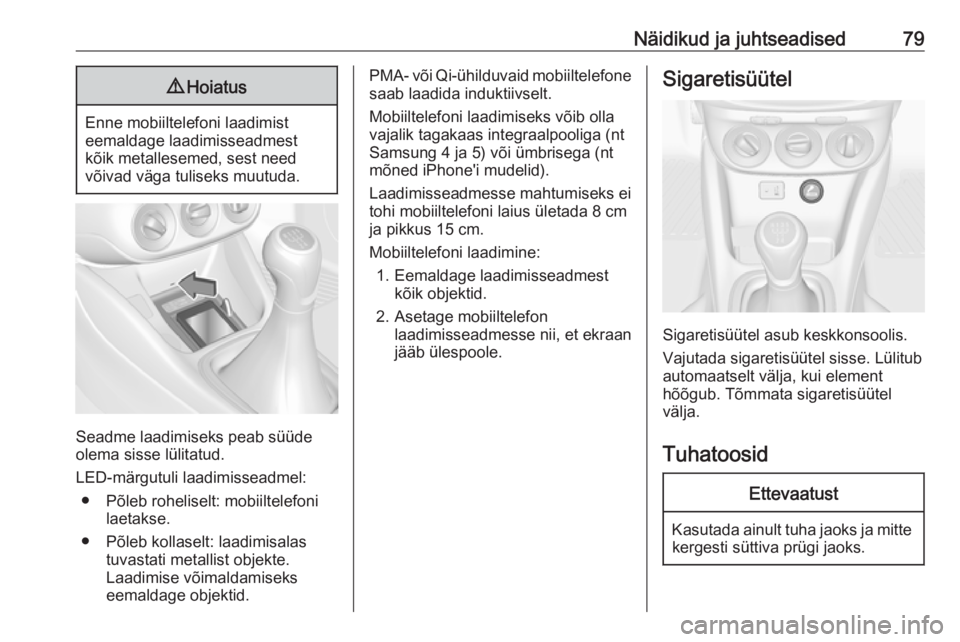

Näidikud ja juhtseadised799Hoiatus
Enne mobiiltelefoni laadimist
eemaldage laadimisseadmest
kõik metallesemed, sest need
võivad väga tuliseks muutuda.
Seadme laadimiseks peab süüde olema sisse lülitatud.
LED-märgutuli laadimisseadmel: ● Põleb roheliselt: mobiiltelefoni laetakse.
● Põleb kollaselt: laadimisalas tuvastati metallist objekte.
Laadimise võimaldamiseks
eemaldage objektid.
PMA- või Qi-ühilduvaid mobiiltelefone saab laadida induktiivselt.
Mobiiltelefoni laadimiseks võib olla
vajalik tagakaas integraalpooliga (nt
Samsung 4 ja 5) või ümbrisega (nt
mõned iPhone'i mudelid).
Laadimisseadmesse mahtumiseks ei
tohi mobiiltelefoni laius ületada 8 cm
ja pikkus 15 cm.
Mobiiltelefoni laadimine: 1. Eemaldage laadimisseadmest kõik objektid.
2. Asetage mobiiltelefon laadimisseadmesse nii, et ekraan
jääb ülespoole.Sigaretisüütel
Sigaretisüütel asub keskkonsoolis.
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.

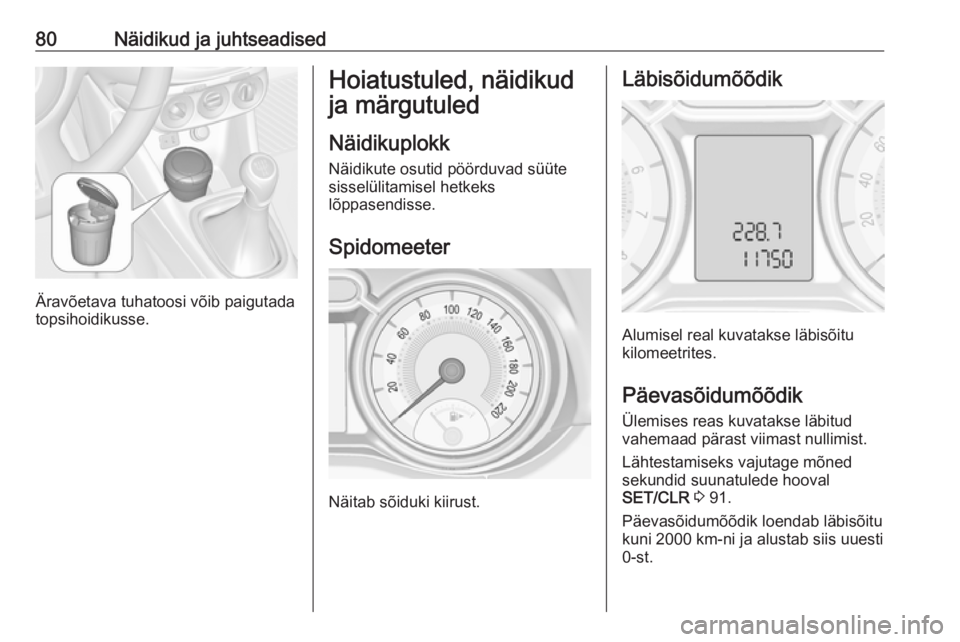

80Näidikud ja juhtseadised
Äravõetava tuhatoosi võib paigutada
topsihoidikusse.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Näidikute osutid pöörduvad süüte
sisselülitamisel hetkeks
lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage mõned
sekundid suunatulede hooval
SET/CLR 3 91.
Päevasõidumõõdik loendab läbisõitu
kuni 2000 km-ni ja alustab siis uuesti
0-st.

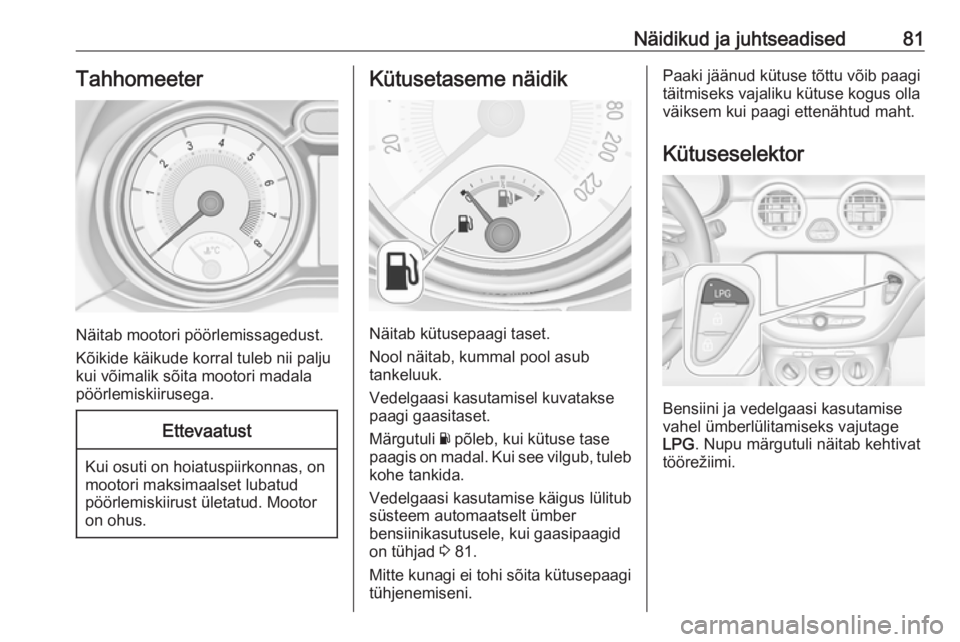

Näidikud ja juhtseadised81Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Nool näitab, kummal pool asub
tankeluuk.
Vedelgaasi kasutamisel kuvatakse
paagi gaasitaset.
Märgutuli Y põleb, kui kütuse tase
paagis on madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 81.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
LPG . Nupu märgutuli näitab kehtivat
töörežiimi.

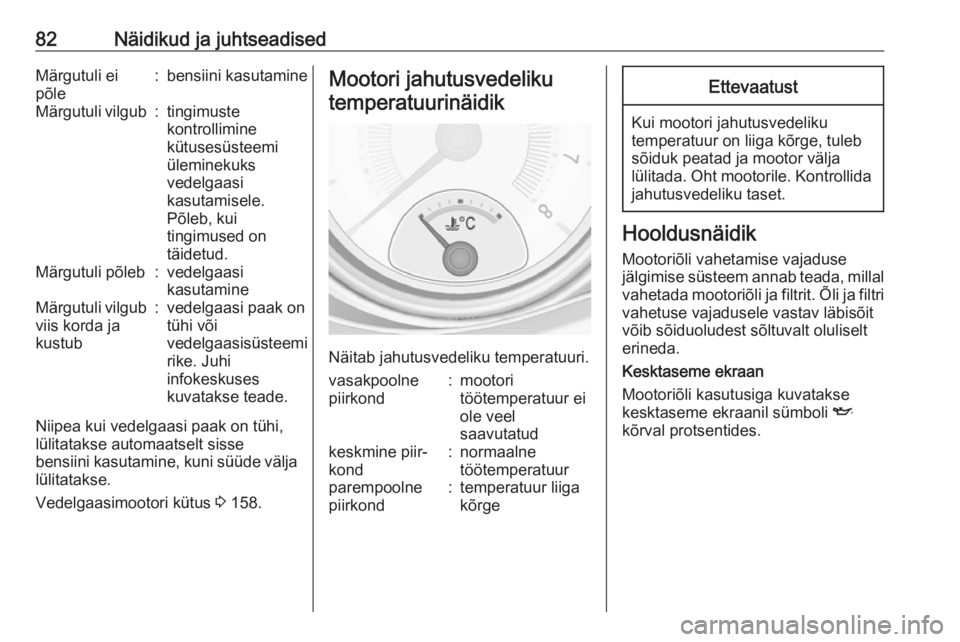

82Näidikud ja juhtseadisedMärgutuli ei
põle:bensiini kasutamineMärgutuli vilgub:tingimuste
kontrollimine
kütusesüsteemi
üleminekuks
vedelgaasi
kasutamisele.
Põleb, kui
tingimused on
täidetud.Märgutuli põleb:vedelgaasi
kasutamineMärgutuli vilgub
viis korda ja
kustub:vedelgaasi paak on
tühi või
vedelgaasisüsteemi
rike. Juhi
infokeskuses
kuvatakse teade.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 158.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt oluliselt
erineda.
Kesktaseme ekraan
Mootoriõli kasutusiga kuvatakse
kesktaseme ekraanil sümboli I
kõrval protsentides.

Näidikud ja juhtseadised83

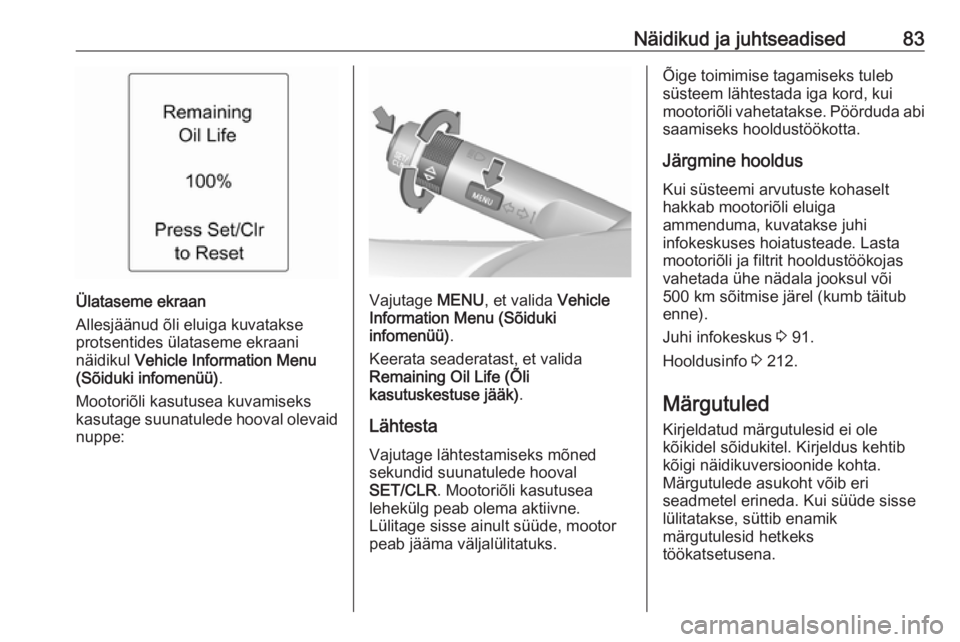

Ülataseme ekraan
Allesjäänud õli eluiga kuvatakse
protsentides ülataseme ekraani
näidikul Vehicle Information Menu
(Sõiduki infomenüü) .
Mootoriõli kasutusea kuvamiseks
kasutage suunatulede hooval olevaid
nuppe:Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Lähtesta
Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli kasutusea
lehekülg peab olema aktiivne.
Lülitage sisse ainult süüde, mootor
peab jääma väljalülitatuks.
Õige toimimise tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi saamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta
mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 91.
Hooldusinfo 3 212.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.

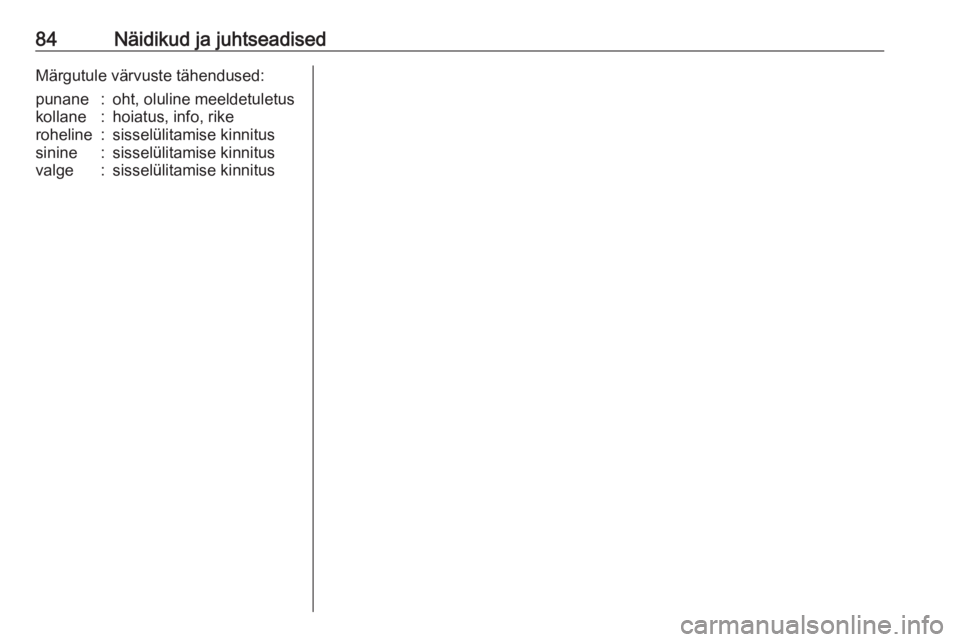

84Näidikud ja juhtseadisedMärgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

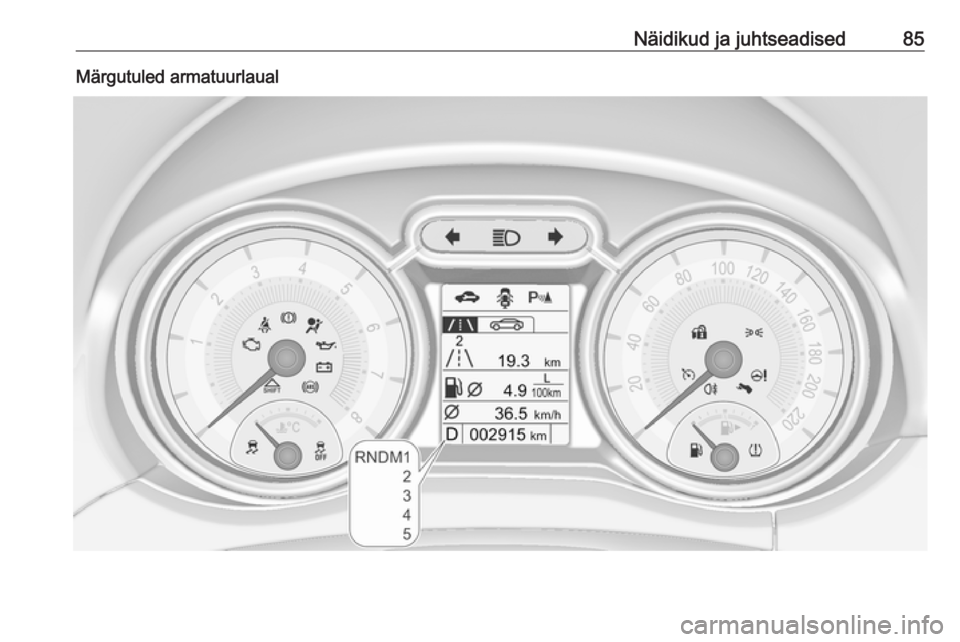

Näidikud ja juhtseadised85Märgutuled armatuurlaual

86Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 86XTurvavöö kinnitamise meelde‐
tuletus 3 86vTurvapadjad ja turvavööpin‐
gutid 3 87VTurvapadja väljalülitamine
3 87pAkulaadimissüsteem 3 87ZTöötõrke märgutuli 3 88gSõiduki peatse hooldusvaja‐
duse märgutuli 3 88RPiduri- ja sidurisüsteem 3 88-Vajutada pedaali 3 88uABS-i pidurisüsteem 3 88[Kõrgema käigu sisselülitamine
3 89cRoolivõimendi 3 89rUltraheli-parkimisabi 3 89nElektrooniline stabiilsuskontroll
on välja lülitatud 3 89bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 89wRehvirõhu jälgimissüsteem
3 89IMootoriõli surve 3 90YMadal kütusetase 3 90dKäivitustõkesti 3 908Välisvalgustus 3 90CKaugtuli 3 90rTagumine udutuli 3 90mPüsikiiruse regulaator 3 91hUks on lahti 3 91Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisselülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Lambi vahetamine 3 171, kaitsmed
3 180.
Suunatuled 3 112.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme puhul põleb või vilgub
tahhomeetril X.
Kui kaassõitja istmel istub reisija,
põleb või vilgub keskkonsoolil punane
sümbol k.

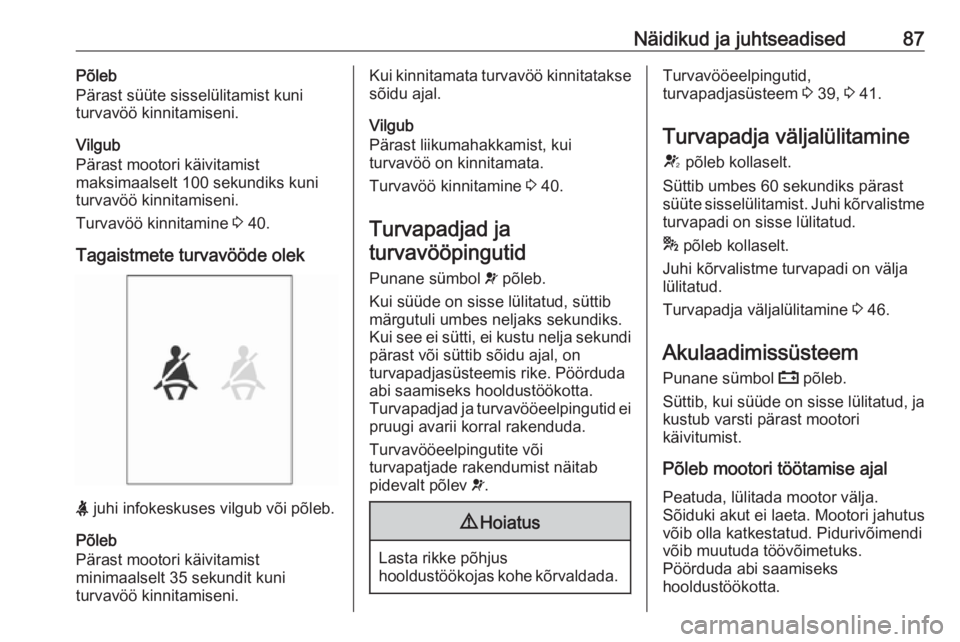

Näidikud ja juhtseadised87Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 40.
Tagaistmete turvavööde olek
X juhi infokeskuses vilgub või põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 40.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu nelja sekundi pärast või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 39, 3 41.
Turvapadja väljalülitamine V põleb kollaselt.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 46.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.

88Näidikud ja juhtseadisedTöötõrke märgutuliKollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
g põleb kollaselt.
Lisaks kuvatakse juhi infokeskuses
hoiatusteadet.
Sõiduk vajab hooldust.Pöörduda abi saamiseks
hooldustöökotta.
Teated sõiduki kohta 3 98.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal, kui käsitsi seisupidurit ei
rakendata 3 169.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 139.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 130.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 17, 3 129.
Mõne versiooni korral kuvatakse juhi infonäidikul pedaali vajutamise teadet
3 98.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastne pidurisüsteem
3 138.
