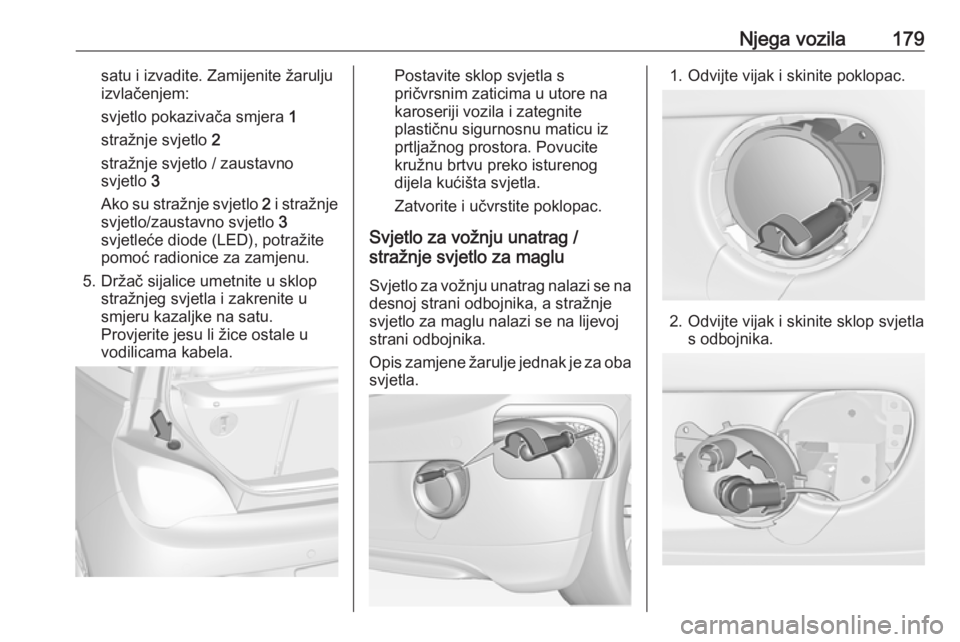

Njega vozila179satu i izvadite. Zamijenite žarulju
izvlačenjem:
svjetlo pokazivača smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno
svjetlo 3
Ako su stražnje svjetlo 2 i stražnje
svjetlo/zaustavno svjetlo 3
svjetleće diode (LED), potražite
pomoć radionice za zamjenu.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastičnu sigurnosnu maticu iz
prtljažnog prostora. Povucite
kružnu brtvu preko isturenog
dijela kućišta svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba svjetla.1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.

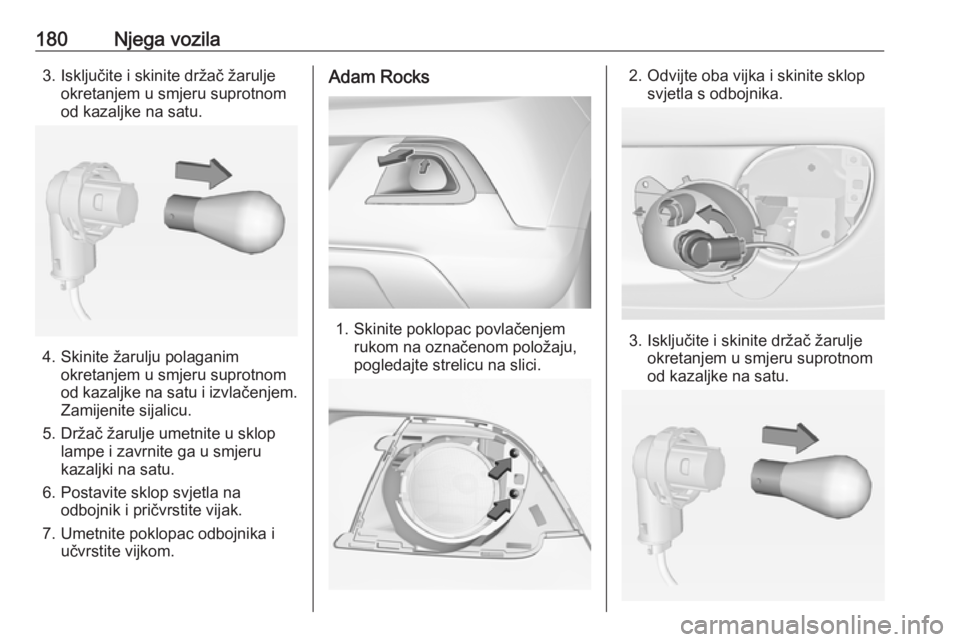

180Njega vozila3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks
1. Skinite poklopac povlačenjem rukom na označenom položaju,
pogledajte strelicu na slici.
2. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.

Njega vozila1814. Skinite žarulju polaganimokretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

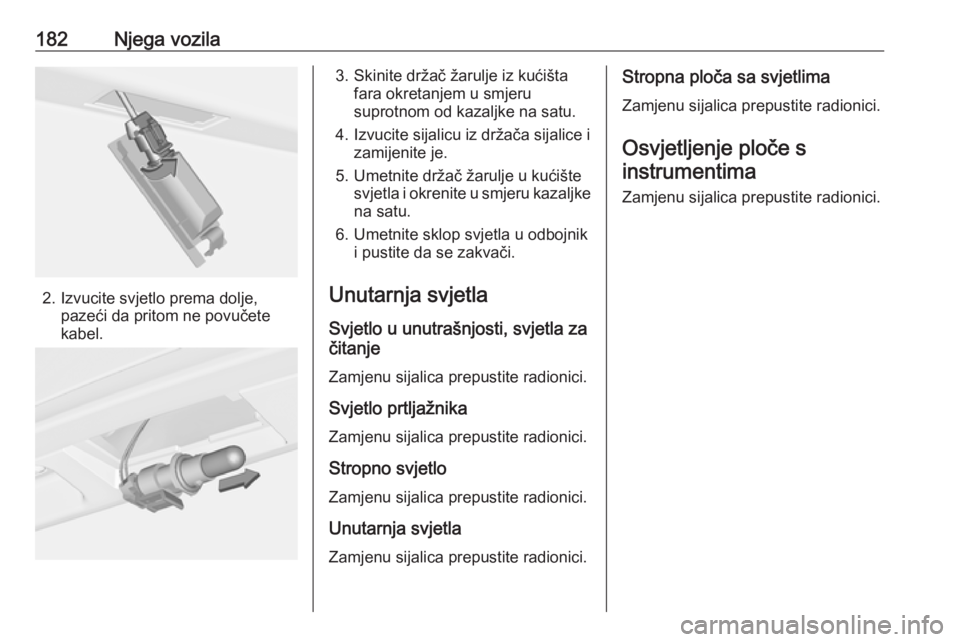

182Njega vozila
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite sklop svjetla u odbojnik i pustite da se zakvači.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo
Zamjenu sijalica prepustite radionici.
Unutarnja svjetla Zamjenu sijalica prepustite radionici.Stropna ploča sa svjetlima
Zamjenu sijalica prepustite radionici.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.

Njega vozila183Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora,
● kod vozila s lijevim upravljačem, iza prekidača svjetla, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.

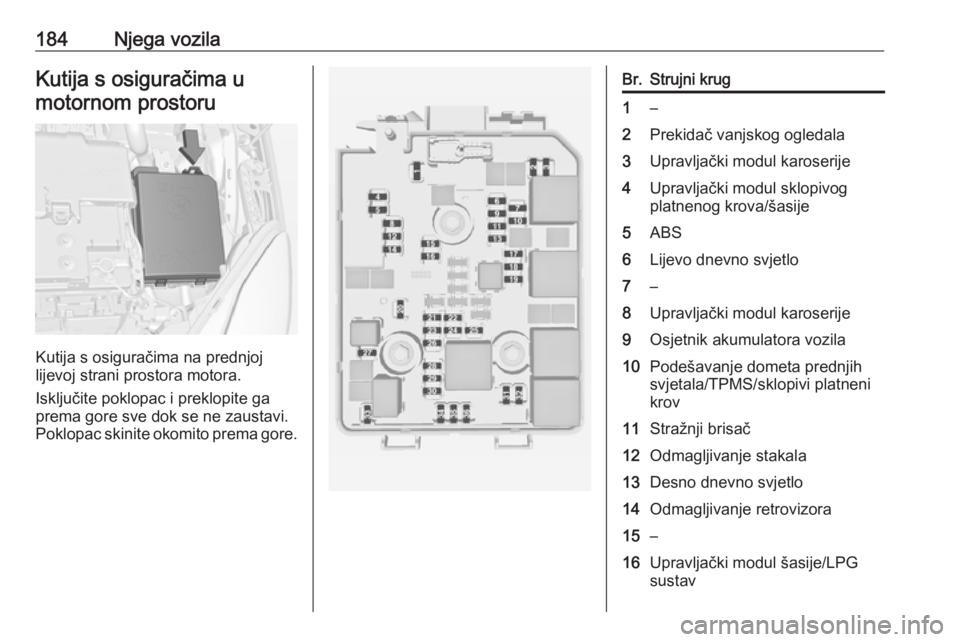

184Njega vozilaKutija s osiguračima umotornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1–2Prekidač vanjskog ogledala3Upravljački modul karoserije4Upravljački modul sklopivog
platnenog krova/šasije5ABS6Lijevo dnevno svjetlo7–8Upravljački modul karoserije9Osjetnik akumulatora vozila10Podešavanje dometa prednjih
svjetala/TPMS/sklopivi platneni
krov11Stražnji brisač12Odmagljivanje stakala13Desno dnevno svjetlo14Odmagljivanje retrovizora15–16Upravljački modul šasije/LPG
sustav

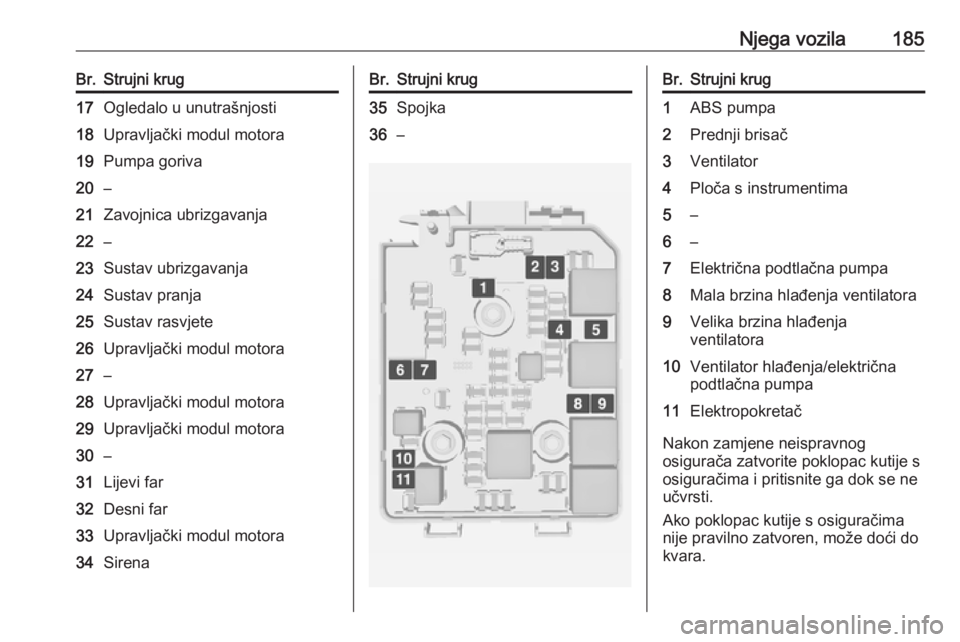

Njega vozila185Br.Strujni krug17Ogledalo u unutrašnjosti18Upravljački modul motora19Pumpa goriva20–21Zavojnica ubrizgavanja22–23Sustav ubrizgavanja24Sustav pranja25Sustav rasvjete26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Lijevi far32Desni far33Upravljački modul motora34SirenaBr.Strujni krug35Spojka36–Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5–6–7Električna podtlačna pumpa8Mala brzina hlađenja ventilatora9Velika brzina hlađenja
ventilatora10Ventilator hlađenja/električna
podtlačna pumpa11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

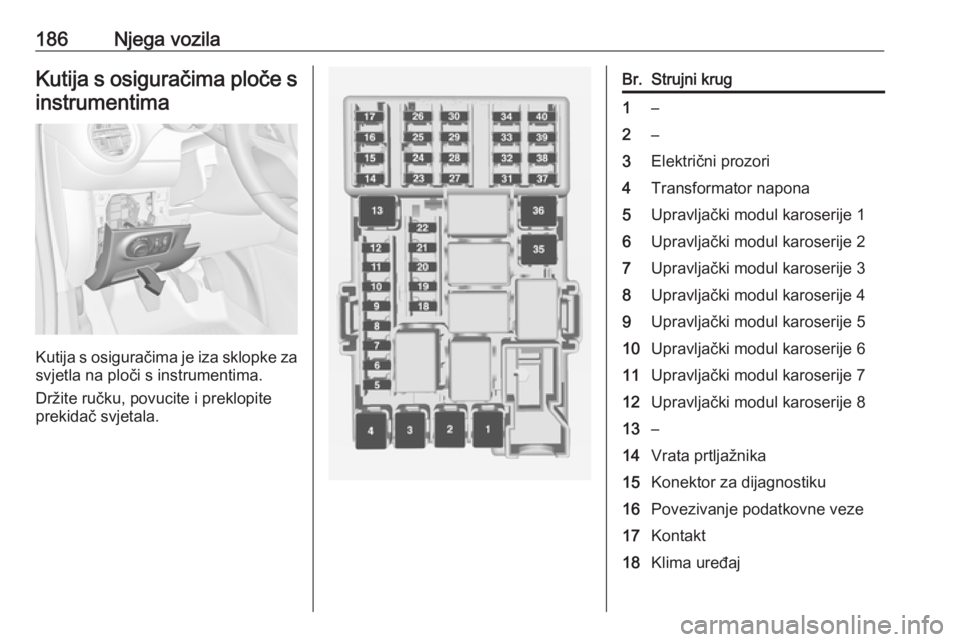

186Njega vozilaKutija s osiguračima ploče sinstrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
Br.Strujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Konektor za dijagnostiku16Povezivanje podatkovne veze17Kontakt18Klima uređaj

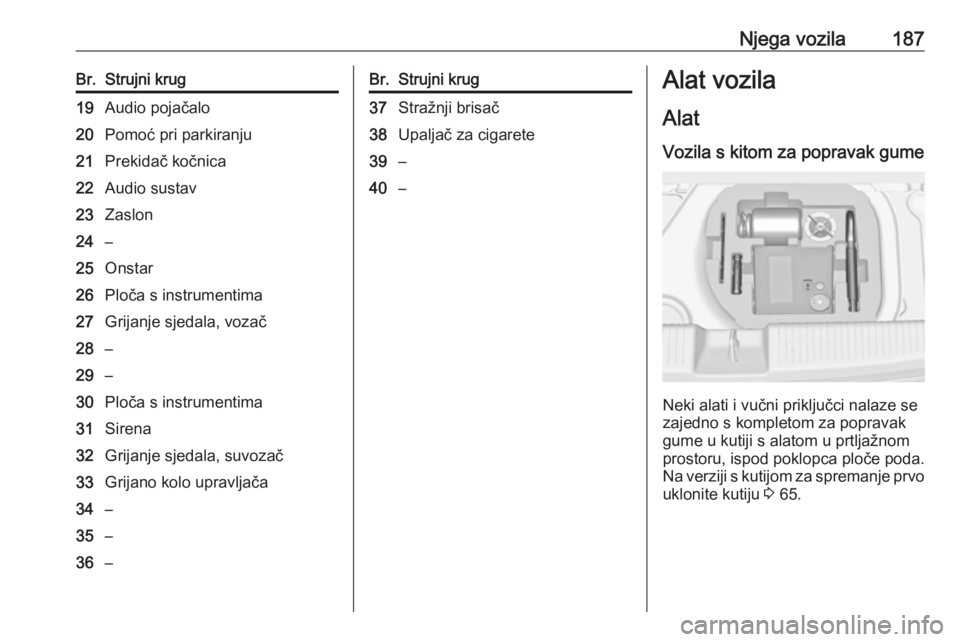

Njega vozila187Br.Strujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Audio sustav23Zaslon24–25Onstar26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–Br.Strujni krug37Stražnji brisač38Upaljač za cigarete39–40–Alat vozila
Alat Vozila s kitom za popravak gume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Na verziji s kutijom za spremanje prvo uklonite kutiju 3 65.

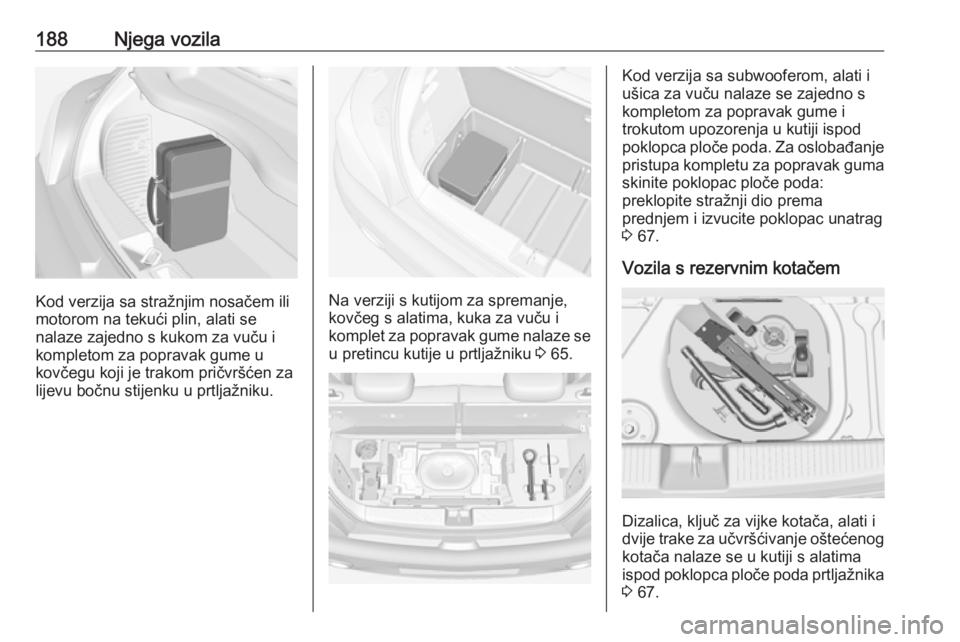

188Njega vozila
Kod verzija sa stražnjim nosačem ili
motorom na tekući plin, alati se
nalaze zajedno s kukom za vuču i kompletom za popravak gume u
kovčegu koji je trakom pričvršćen za
lijevu bočnu stijenku u prtljažniku.Na verziji s kutijom za spremanje,
kovčeg s alatima, kuka za vuču i
komplet za popravak gume nalaze se
u pretincu kutije u prtljažniku 3 65.
Kod verzija sa subwooferom, alati i
ušica za vuču nalaze se zajedno s
kompletom za popravak gume i
trokutom upozorenja u kutiji ispod
poklopca ploče poda. Za oslobađanje pristupa kompletu za popravak guma
skinite poklopac ploče poda:
preklopite stražnji dio prema
prednjem i izvucite poklopac unatrag
3 67.
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača, alati i
dvije trake za učvršćivanje oštećenog
kotača nalaze se u kutiji s alatima
ispod poklopca ploče poda prtljažnika
3 67.
