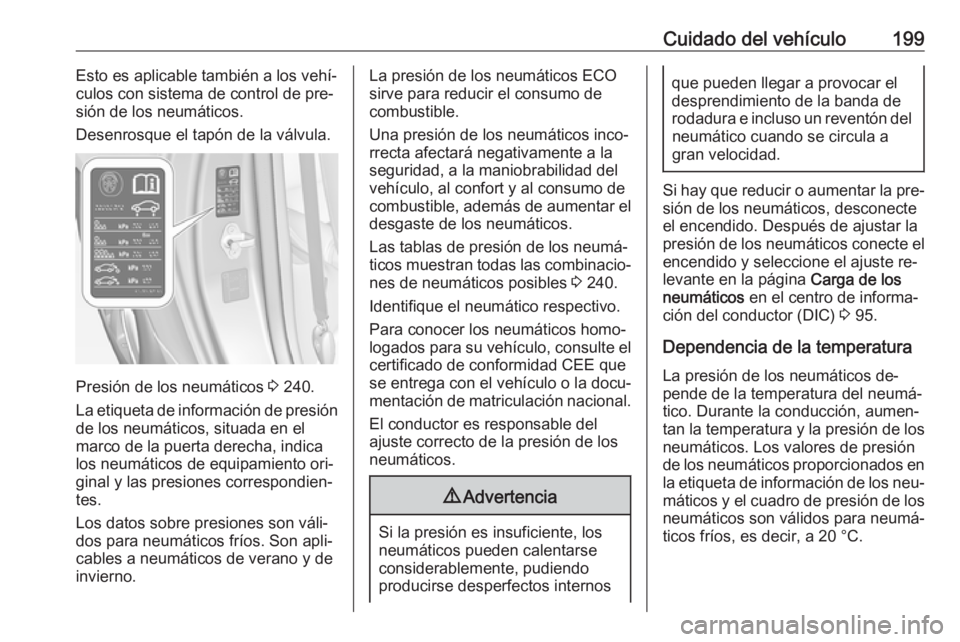

Cuidado del vehículo199Esto es aplicable también a los vehí‐
culos con sistema de control de pre‐
sión de los neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 240.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta derecha, indica
los neumáticos de equipamiento ori‐
ginal y las presiones correspondien‐
tes.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La presión de los neumáticos ECO sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el desgaste de los neumáticos.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 240.
Identifique el neumático respectivo.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos conecte el
encendido y seleccione el ajuste re‐
levante en la página Carga de los
neumáticos en el centro de informa‐
ción del conductor (DIC) 3 95.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos. Los valores de presión
de los neumáticos proporcionados en
la etiqueta de información de los neu‐ máticos y el cuadro de presión de los
neumáticos son válidos para neumá‐
ticos fríos, es decir, a 20 °C.

200Cuidado del vehículoLa presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐
máticos. Un neumático frío mostrará
un valor inferior, lo cual no significa
que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de los cuatro neumáticos una vez al
minuto, cuando la velocidad del ve‐
hículo supera un determinado límite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar pul‐
sando los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .

Cuidado del vehículo201Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 198.Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 93.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 240.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para ac‐
tualizar los valores de presión de los
neumáticos en el centro de informa‐
ción del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Comprobar la pre‐
sión de los neumáticos.
Mensajes del vehículo 3 102.
Si hay que reducir o aumentar la pre‐
sión de los neumáticos, desconecte
el encendido.Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de con‐ trol de presión de los neumáticos no
funciona para este tipo de neumáti‐
cos. Se enciende el testigo de control
w . El sistema sigue funcionando para
los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐ bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐
lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso

202Cuidado del vehículodel sensor atornillado, sustituya el nú‐
cleo de la válvula y el anillo de se‐ llado. En el caso del sensor con pin‐
zas; sustituya el vástago de válvula
completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 240 y seleccione el
ajuste correspondiente en el menú
Carga neumáticos del centro de in‐
formación del conductor, Menú de
información del vehículo 3 95. Este
ajuste es la referencia para las adver‐
tencias de presión de los neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con cam‐ bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de ajuste del sensor de presión de los neumáticos
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación se debe correspon‐
der con la posición de la nueva rueda/
neumático después de girar los neu‐
máticos o intercambiar el juego com‐
pleto de rueda o se han sustituido
más sensores de TPMS. Asimismo, el proceso de emparejamiento de los sensores del TPMS debería reali‐zarse después de sustituir la rueda de
repuesto por una rueda de carretera
con el sensor del TPMS.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐
sera del lado derecho y rueda trasera del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Consulte con un taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.

Cuidado del vehículo203El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. En vehículos con cambio manual automatizado: Mantenga pisadoel pedal de freno. Mueva y man‐
tenga la palanca selectora du‐
rante cinco segundos en la posi‐
ción N hasta que se muestre P en
el centro de información del con‐
ductor. P indica que se puede ini‐
ciar el proceso de ajuste del sen‐ sor.
En vehículos con cambio manual: seleccione punto muerto.
4. Use MENU en la palanca de los
intermitentes para seleccionar el
Menú de información del
vehículo en el centro de informa‐
ción del conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería mostrarse
un mensaje solicitando la acepta‐
ción del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la bo‐
cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con la rueda tra‐
sera izquierda y que el proceso de emparejamiento de los sensores
de presión de los neumáticos no
está activo.
13. Desconecte el encendido. 14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 95.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).

204Cuidado del vehículoPor motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con la presión de los neumáticos.Atención
Al cambiar a llantas de 14", se re‐
ducirá la separación hasta el
suelo. Esto debe tenerse en
cuenta al pasar sobre obstáculos.
9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Llantas de acero: Si utiliza tornillos de
bloqueo de rueda, no coloque tapa‐
cubos.

Cuidado del vehículo205Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Las cadenas solamente pueden mon‐
tarse en neumáticos de tamaño
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 y
195/55 R 16.
No se pueden montar cadenas en neumáticos de tamaño 215/45 R 17 y 225/35 R 18.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera.

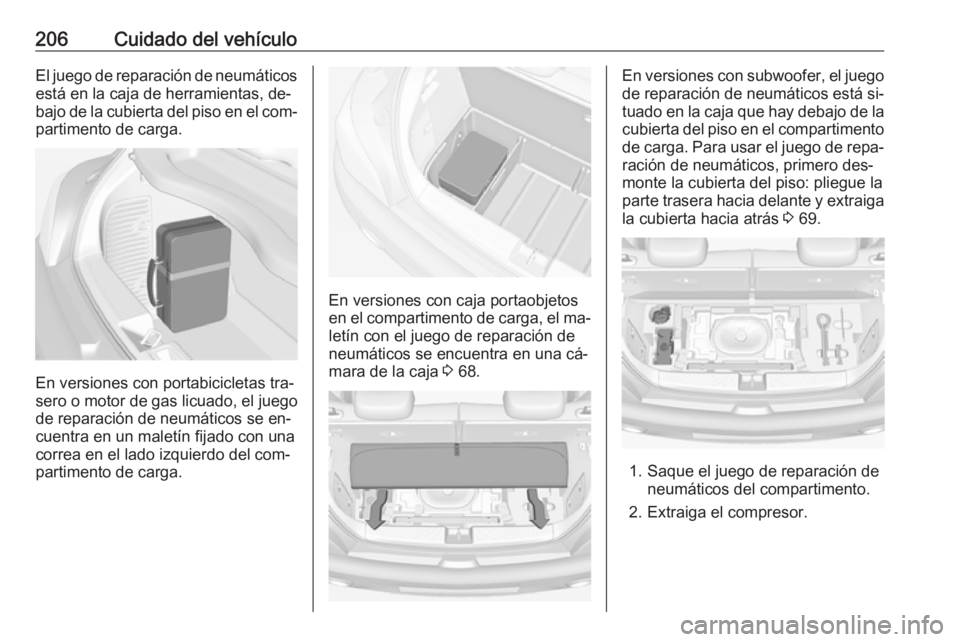

206Cuidado del vehículoEl juego de reparación de neumáticosestá en la caja de herramientas, de‐
bajo de la cubierta del piso en el com‐
partimento de carga.
En versiones con portabicicletas tra‐
sero o motor de gas licuado, el juego
de reparación de neumáticos se en‐
cuentra en un maletín fijado con una
correa en el lado izquierdo del com‐
partimento de carga.
En versiones con caja portaobjetos
en el compartimento de carga, el ma‐ letín con el juego de reparación de
neumáticos se encuentra en una cá‐
mara de la caja 3 68.
En versiones con subwoofer, el juego
de reparación de neumáticos está si‐
tuado en la caja que hay debajo de la cubierta del piso en el compartimento
de carga. Para usar el juego de repa‐
ración de neumáticos, primero des‐
monte la cubierta del piso: pliegue la
parte trasera hacia delante y extraiga la cubierta hacia atrás 3 69.
1. Saque el juego de reparación de
neumáticos del compartimento.
2. Extraiga el compresor.

Cuidado del vehículo207
3. Saque el cable de conexión eléc‐trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐
sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos), el ma‐nómetro del compresor puede lle‐
gar a mostrar brevemente presio‐
nes de hasta seis bar. Posterior‐
mente, la presión empieza a des‐
cender.

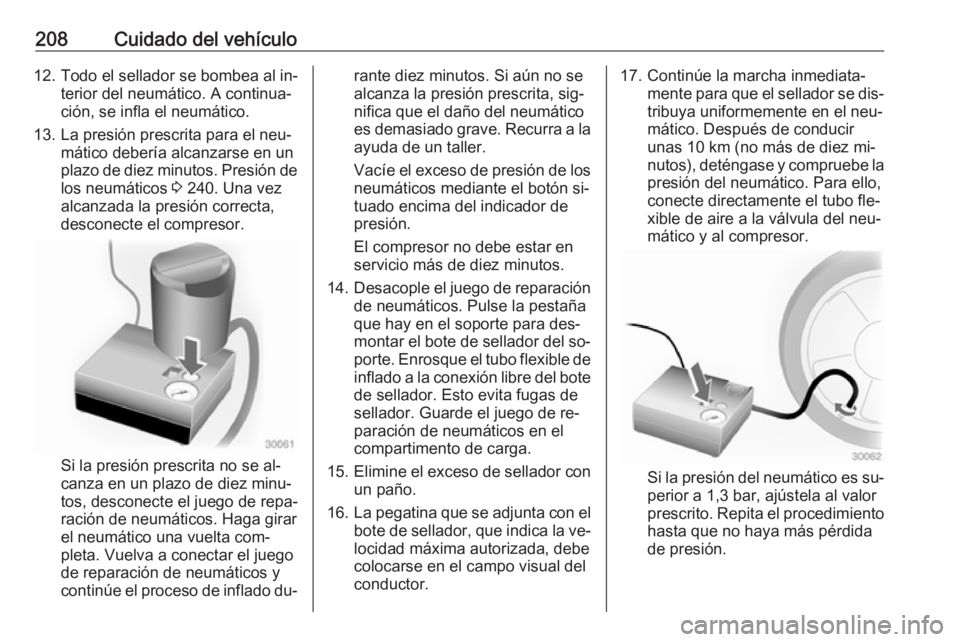

208Cuidado del vehículo12. Todo el sellador se bombea al in‐terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de diez minutos. Presión de
los neumáticos 3 240. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de diez minu‐
tos, desconecte el juego de repa‐
ración de neumáticos. Haga girar
el neumático una vuelta com‐
pleta. Vuelva a conectar el juego de reparación de neumáticos y
continúe el proceso de inflado du‐
rante diez minutos. Si aún no se
alcanza la presión prescrita, sig‐
nifica que el daño del neumático
es demasiado grave. Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐ tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de diez minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de
inflado a la conexión libre del bote de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unas 10 km (no más de diez mi‐
nutos), deténgase y compruebe la
presión del neumático. Para ello,
conecte directamente el tubo fle‐
xible de aire a la válvula del neu‐
mático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
