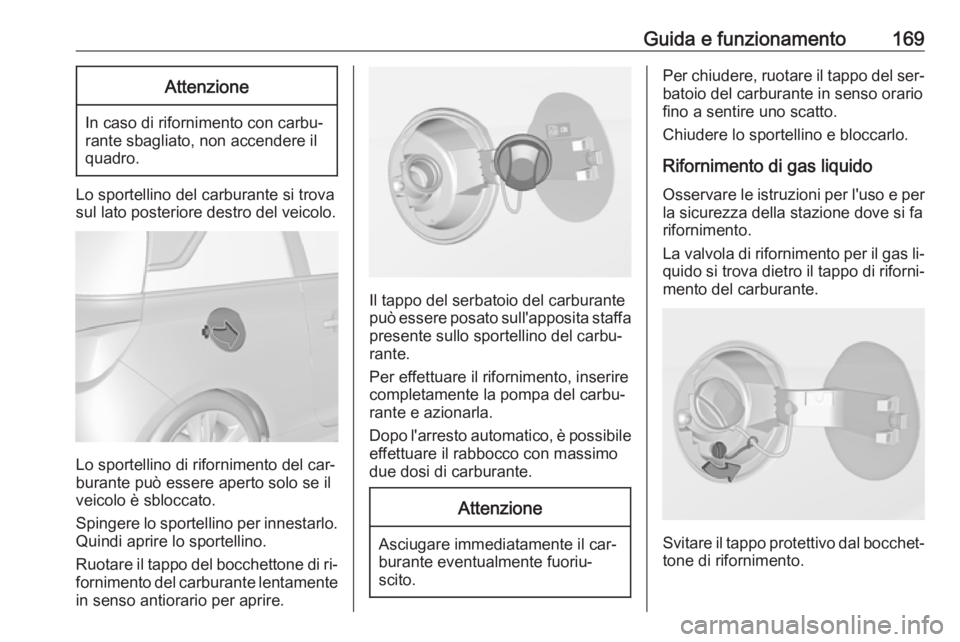

Guida e funzionamento169Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino di rifornimento del car‐
burante può essere aperto solo se il
veicolo è sbloccato.
Spingere lo sportellino per innestarlo. Quindi aprire lo sportellino.
Ruotare il tappo del bocchettone di ri‐
fornimento del carburante lentamente
in senso antiorario per aprire.
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.
Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del ser‐ batoio del carburante in senso orario
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Rifornimento di gas liquidoOsservare le istruzioni per l'uso e per
la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas li‐ quido si trova dietro il tappo di riforni‐
mento del carburante.
Svitare il tappo protettivo dal bocchet‐
tone di rifornimento.

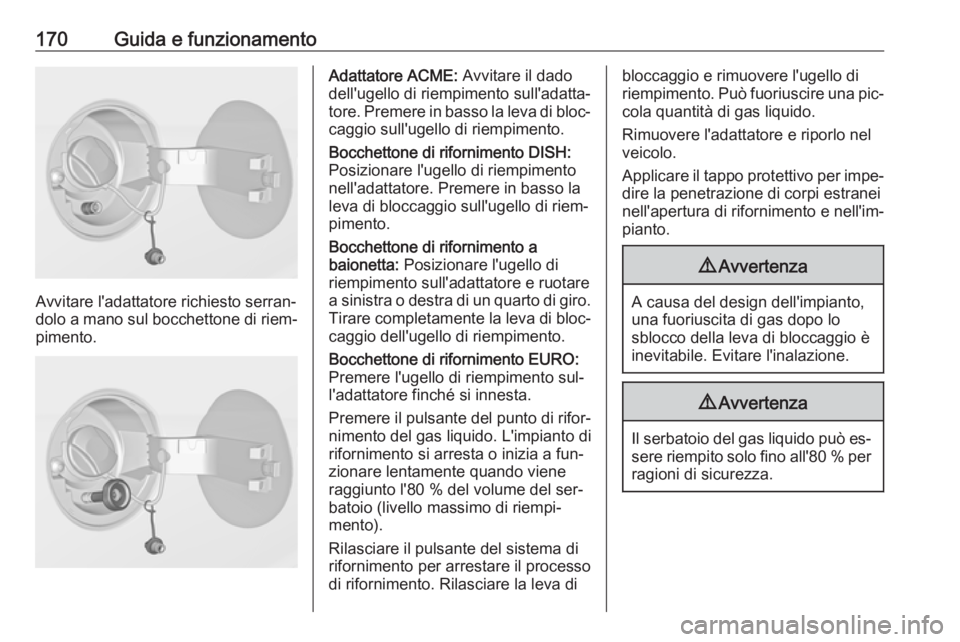

170Guida e funzionamento
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di riempimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di riempimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di riempimento
nell'adattatore. Premere in basso la
leva di bloccaggio sull'ugello di riem‐
pimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
a sinistra o destra di un quarto di giro.
Tirare completamente la leva di bloc‐
caggio dell'ugello di riempimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di riempimento sul‐ l'adattatore finché si innesta.
Premere il pulsante del punto di rifor‐
nimento del gas liquido. L'impianto di
rifornimento si arresta o inizia a fun‐ zionare lentamente quando viene
raggiunto l'80 % del volume del ser‐
batoio (livello massimo di riempi‐
mento).
Rilasciare il pulsante del sistema di
rifornimento per arrestare il processo di rifornimento. Rilasciare la leva dibloccaggio e rimuovere l'ugello di
riempimento. Può fuoriuscire una pic‐
cola quantità di gas liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.

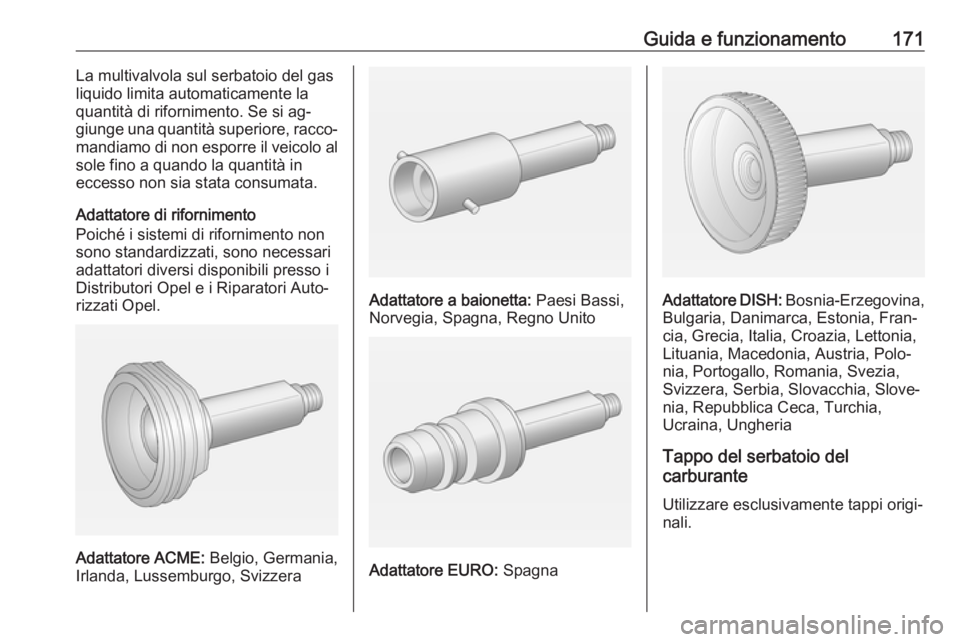

Guida e funzionamento171La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità superiore, racco‐
mandiamo di non esporre il veicolo al sole fino a quando la quantità in
eccesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH: Bosnia-Erzegovina,
Bulgaria, Danimarca, Estonia, Fran‐ cia, Grecia, Italia, Croazia, Lettonia,
Lituania, Macedonia, Austria, Polo‐
nia, Portogallo, Romania, Svezia,
Svizzera, Serbia, Slovacchia, Slove‐
nia, Repubblica Ceca, Turchia,
Ucraina, Ungheria
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali.

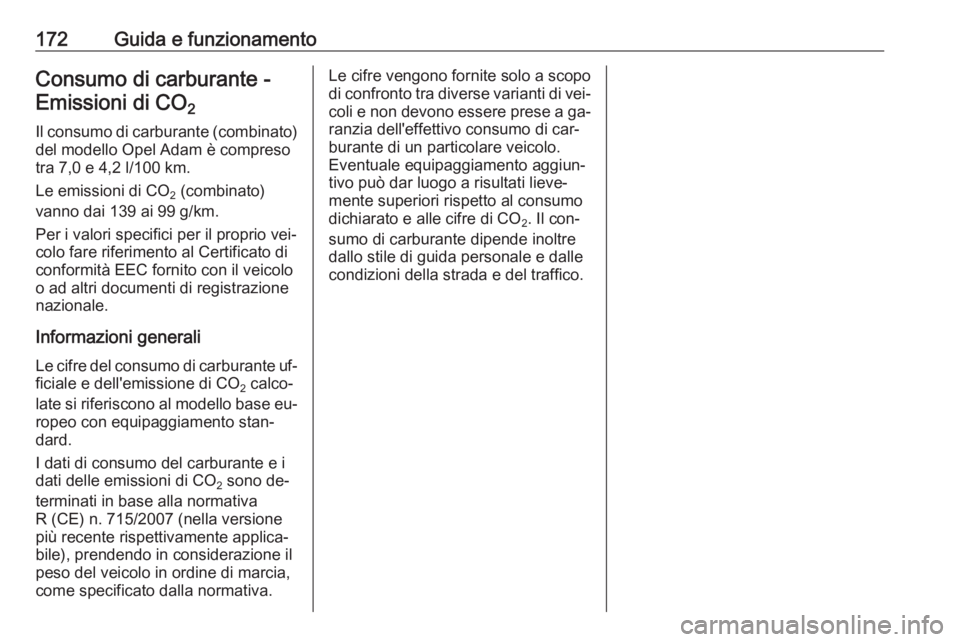

172Guida e funzionamentoConsumo di carburante -Emissioni di CO 2
Il consumo di carburante (combinato)
del modello Opel Adam è compreso
tra 7,0 e 4,2 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 139 ai 99 g/km.
Per i valori specifici per il proprio vei‐
colo fare riferimento al Certificato di
conformità EEC fornito con il veicolo
o ad altri documenti di registrazione
nazionale.
Informazioni generali Le cifre del consumo di carburante uf‐ ficiale e dell'emissione di CO 2 calco‐
late si riferiscono al modello base eu‐ ropeo con equipaggiamento stan‐
dard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.Le cifre vengono fornite solo a scopo
di confronto tra diverse varianti di vei‐ coli e non devono essere prese a ga‐
ranzia dell'effettivo consumo di car‐
burante di un particolare veicolo.
Eventuale equipaggiamento aggiun‐
tivo può dar luogo a risultati lieve‐
mente superiori rispetto al consumo
dichiarato e alle cifre di CO 2. Il con‐
sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.

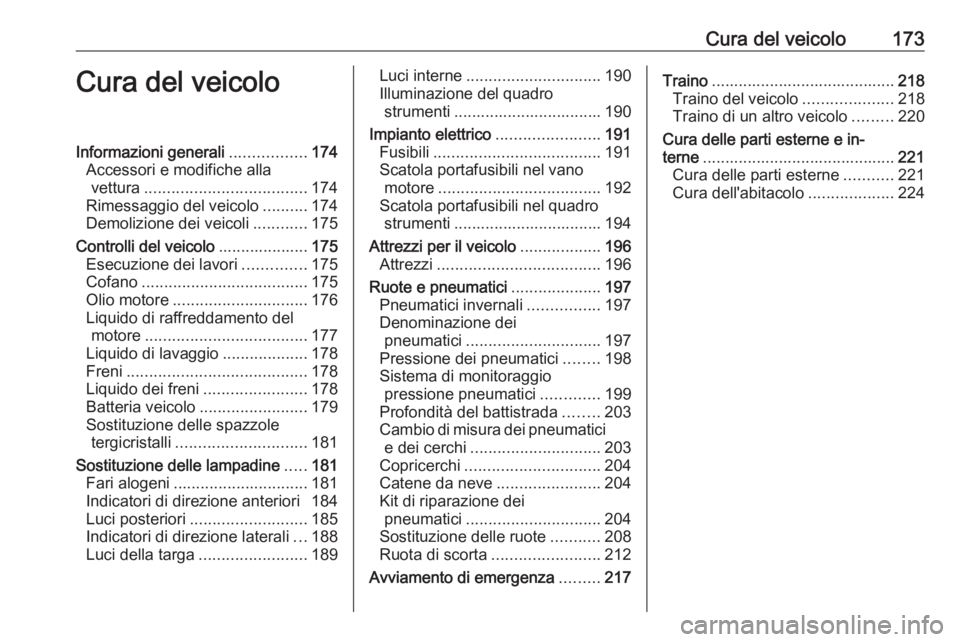

Cura del veicolo173Cura del veicoloInformazioni generali.................174
Accessori e modifiche alla vettura .................................... 174
Rimessaggio del veicolo ..........174
Demolizione dei veicoli ............175
Controlli del veicolo ....................175
Esecuzione dei lavori ..............175
Cofano ..................................... 175
Olio motore .............................. 176
Liquido di raffreddamento del motore .................................... 177
Liquido di lavaggio ...................178
Freni ........................................ 178
Liquido dei freni .......................178
Batteria veicolo ........................179
Sostituzione delle spazzole tergicristalli ............................. 181
Sostituzione delle lampadine .....181
Fari alogeni .............................. 181
Indicatori di direzione anteriori 184
Luci posteriori .......................... 185
Indicatori di direzione laterali ...188
Luci della targa ........................ 189Luci interne.............................. 190
Illuminazione del quadro strumenti ................................. 190
Impianto elettrico .......................191
Fusibili ..................................... 191
Scatola portafusibili nel vano motore .................................... 192
Scatola portafusibili nel quadro strumenti ................................. 194
Attrezzi per il veicolo ..................196
Attrezzi .................................... 196
Ruote e pneumatici ....................197
Pneumatici invernali ................197
Denominazione dei pneumatici .............................. 197
Pressione dei pneumatici ........198
Sistema di monitoraggio pressione pneumatici .............199
Profondità del battistrada ........203
Cambio di misura dei pneumatici e dei cerchi ............................. 203
Copricerchi .............................. 204
Catene da neve .......................204
Kit di riparazione dei pneumatici .............................. 204
Sostituzione delle ruote ...........208
Ruota di scorta ........................ 212
Avviamento di emergenza .........217Traino ......................................... 218
Traino del veicolo ....................218
Traino di un altro veicolo .........220
Cura delle parti esterne e in‐ terne ........................................... 221
Cura delle parti esterne ...........221
Cura dell'abitacolo ...................224

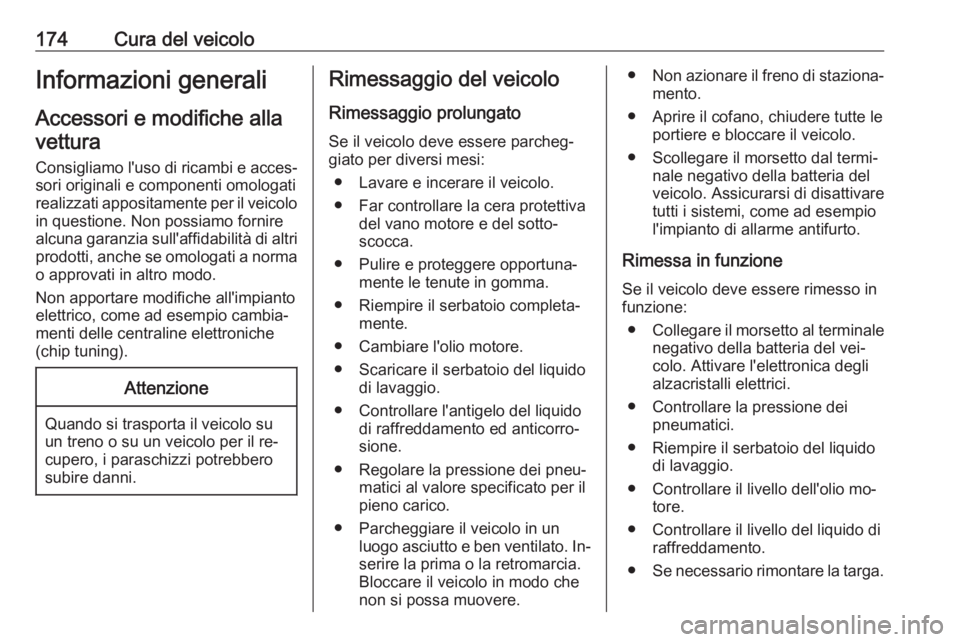

174Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
serire la prima o la retromarcia.
Bloccare il veicolo in modo che
non si possa muovere.● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del vei‐
colo. Attivare l'elettronica degli
alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.

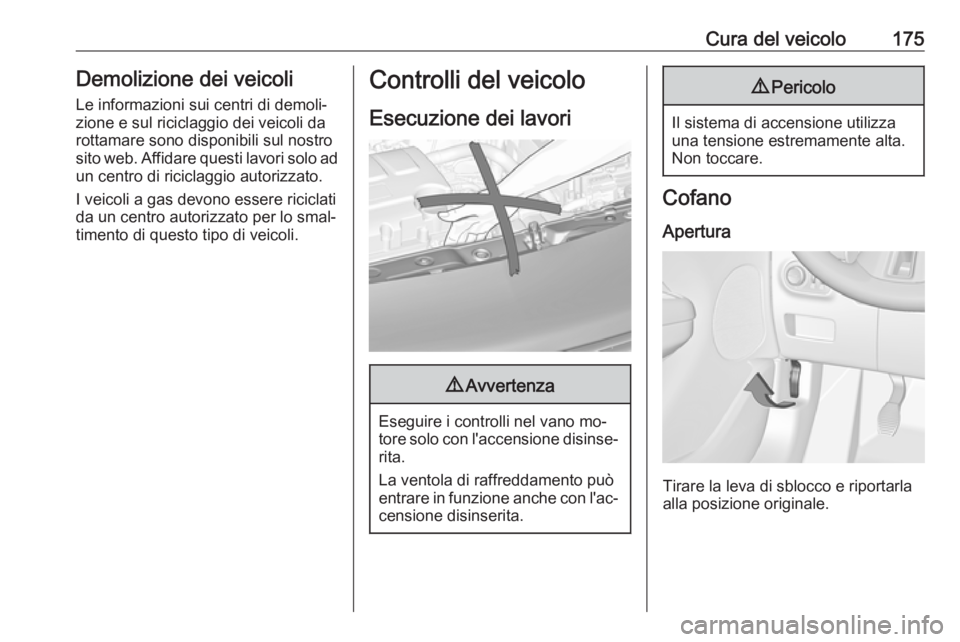

Cura del veicolo175Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

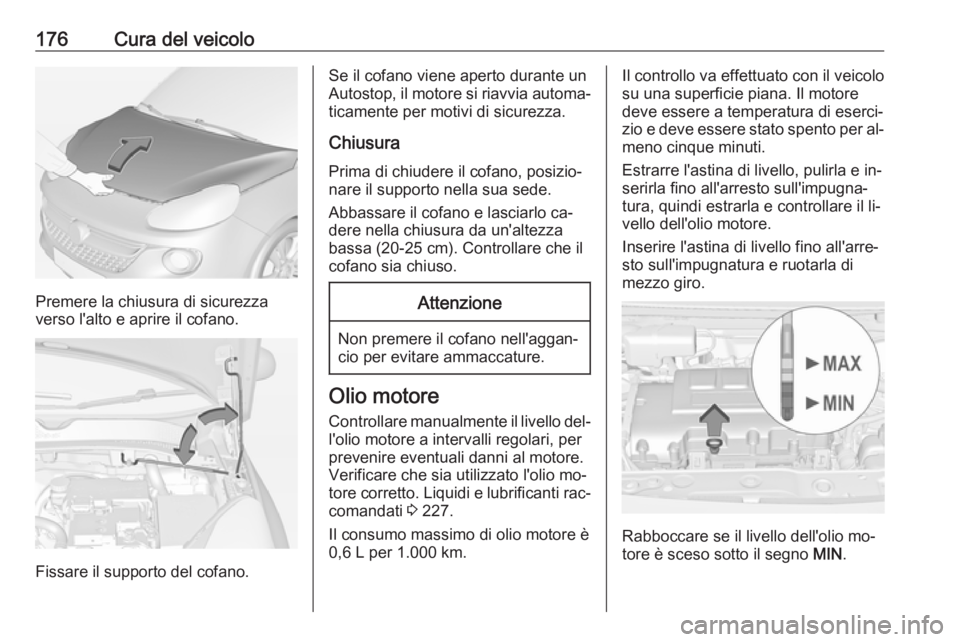

176Cura del veicolo
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Fissare il supporto del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo ca‐
dere nella chiusura da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari, per
prevenire eventuali danni al motore.
Verificare che sia utilizzato l'olio mo‐
tore corretto. Liquidi e lubrificanti rac‐
comandati 3 227.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐ meno cinque minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.

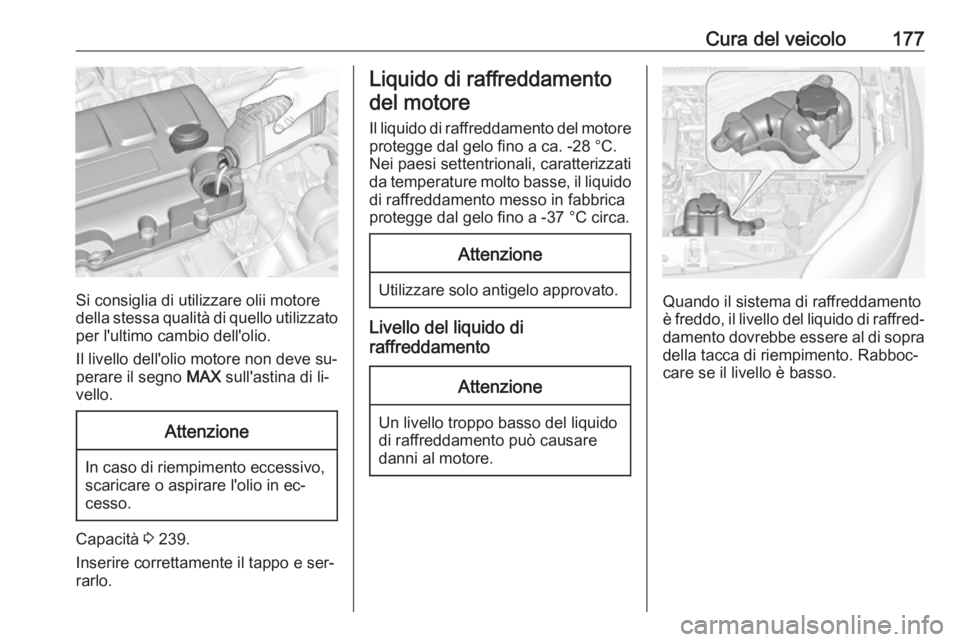

Cura del veicolo177
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX sull'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 239.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento del motore
protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.

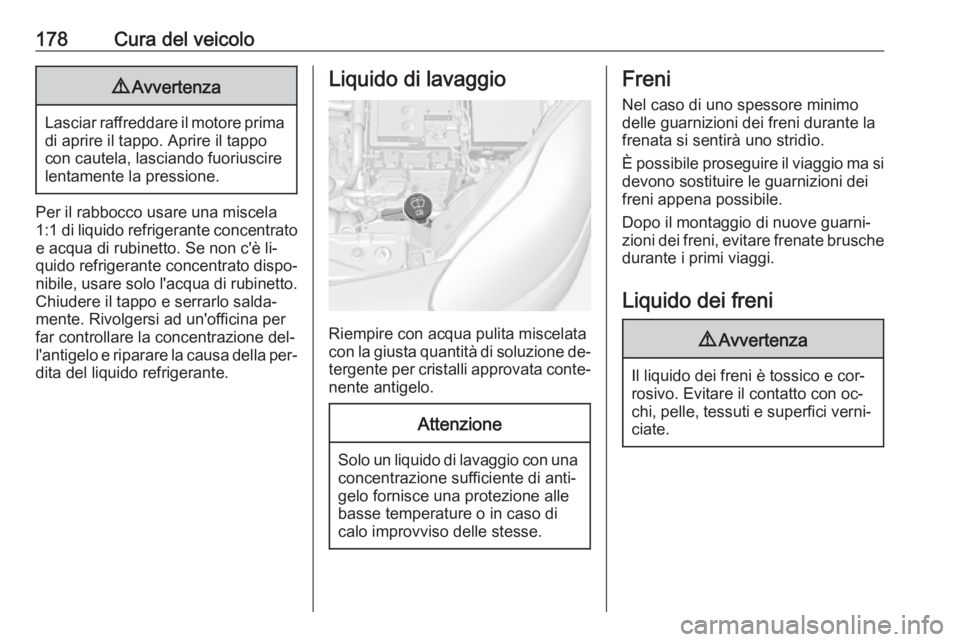

178Cura del veicolo9Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli approvata conte‐ nente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.
